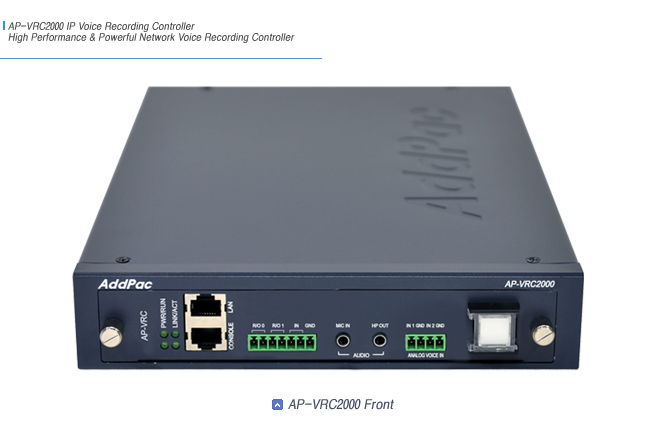

AP-VRC2000 IP 음성 녹취 컨트롤러는 애드팍의 IP 음성 녹취 서버(AP-NR5000)와 함께 사용되어, 기존 마이크 시스템의 아날로그 보이스 출력으로부터 들어온 음성신호를 VoIP 기술을 사용하여 네트워크 저장서버로 전송하는 고품질 IP 음선 녹취 컨트롤러입니다. 회의룸이나 대화 음성 녹취를 필요로 하는 장소에서 설치되어 아날로그 음성신호를 네트워크 기반으로 전송하는 기능을 수행합니다. 아날로그 보이스 입력 포트와 외부 마이크 입력을 위한 오디오 In/out포트를 제공하여 고음질 마이크를 선택사양으로 할 수 있으며 이더넷 기반의 네트워크 인터페이스를 통해 다양한 인터넷 환경에서 첨단 IP 음성 녹취 서비스를 최적으로 지원합니다.
네트워크 기반의 IP 음성녹취 컨트롤러
AP-VRC2000 IP 음성 녹취 컨트롤러는 애드팍 외부 마이크로부터 들어오는 아날로그 음성데이터를 VoIP 기반으로 녹취 서버로 전송하는 기능을 담당합니다. RISC CPU + 프로그래머블 DSP 구조로 되어 있으며, 지속적인 소프트웨어 개발 및 기능추가로 업그레이드가 가능한 구조로 되어있어 다양한 고객의 환경 및 요구사항에 적극 대응할 수 있습니다. 음성 녹취 제어 기능은 별도의 서버에서 웹 기반으로 설계되어 원격에서 사이트 별로 여러 대의 시스템을 제어할 수 있게 데스크톱 PC 에서 터치스크린 기반으로 손쉽게 디자인 되었습니다. AP-VRC2000 의 릴레이 포트를 이용하여 외부 마이크 ON/OFF 원격에서 제어 할수 있습니다.
VoIP 코덱 및 전송 기술
AP-VRC2000 IP음성 녹취 컨트롤러는 고성능 첨단 DSP를 사용하여 뛰어난 성능과 안정성을 기반으로 지금까지의 솔루션에서 꿈꾸기 어려웠던 실시간 고품질의 음성녹취 솔루션을 제공합니다. 지원 가능한 VoIP 코덱은G. 711, G.726 등으로 AP-VRC2000에서 압축되거나, Capturing 된 음성 녹취 데이터는 네트워크를 통해 음성 녹취 서버에 전송되어 저장되고, MS-Window 프로그램에서 운영되는 음성 녹취 소프트웨어에서 녹취된 음성을 청취할 수 있습니다.
마이크 원격 제어 기능
AP-VRC2000 IP음성 녹취 컨트롤러는 별도의 웹기반의 관제 소프트웨어를 사용하여 외부 마이크 시스템 ON/OFF 를 제어할 수 있도록 설계되었습니다. 외부 마이크 시스템과 AP-VRC2000 시스템의 릴레이 아웃 포트를 사용하여 컨트롤 할 수 있습니다. 별도의 웹기반의 관제 소프트웨어는 사이트별로 여러대의 장비를 제어 할수 있도록 UI 설계 되었으며, 터치스크린 모니터도 옵션으로 사용할 수 있게 GUI 적인 요소를 고려하여 디자인 되었습니다.
애드팍의 다양한 VoIP 제품군과 멀티미디어 네트워크 장비들은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는AP-VRC2000은 차세대 IP 음성녹취 솔루션을 요구하는 고객에게 높은 만족을 드릴 것입니다.

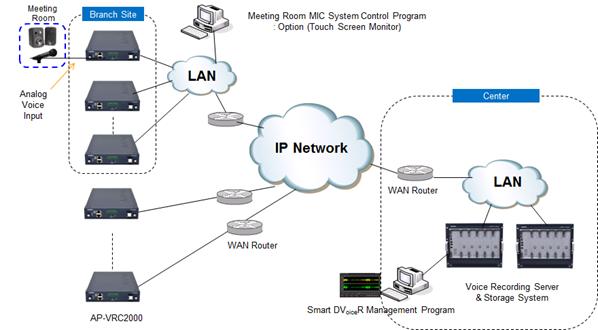

Network Diagram
Overall Features
네트워크 기반의 IP 음성 녹취 컨트롤러
애드팍 IP 음성 녹취 솔루션과 연동기능
외부 마이크 아날로그 출력 보이스를 VoIP 인코딩하여 IP 녹취서버로 전달
웹 기반의 GUI 기능, 터치스크린 기능 (옵션)
G.711, G.726 VoIP 음성 코덱 지원
외부 마이크 원격 제어 기능 (알람, 릴레이 포트)
PoE(Power over Ethernet) 기능 지원 : Option
네트워크 인터페이스 : 10/100Mbps 패스트 이더넷 인터페이스
Network Services
High-performance IP-Routing Capability with
Reliability
Static and IEEE 802.1Q VLAN Routing Protocols
including VRRP
Traffic Queuing, and SNMP MIB v2 for Network
Management Features
Standard & Extended Access List for Security
Functions
Essential Scalability Features such as DHCP Server
& Relay, NAT/PAT, IEEE Transparent Bridging, IP Accounting, and
Debugging/Diagnostics, etc.
DNSProxy, UPnP, MAC Address Filter Service
CPU
High Performance RISC CPU Architecture
Memory
Flash Memory
4Mbyte
Main Memory
32Mbyte
Network Interface Module
LAN Port
One(1) 10/100Mbps Fast Ethernet
Console Port
One(1) RS232C Port (RJ45)
Analog Voice Interface
External MIC
Interface
Two(2) Analog Voice Input (Terminal Block)
3.5mm Audio In/Out Port
MIC Control
External MIC
On/Off Control
2-Port Alarm Input
2-Port Relay Out
Power & Operation Environments
Power Requirement
External Power VAC 110~220 VAC, 50/60Hz, 10Watt, Optional PoE
Function
Operating Temperature
0°C ~ 50°C (32° ~ 122°F)
Storage Temperature
-40°C ~ +85°C (-40° ~ +185°F)
Relative Humidity
5% ~ 95% (Non-condensing)
Dimension
H x W x D (mm)
53mm x 240mm x 307mm
Weight (Kg)
2.3Kg
LAN Protocol
Static and IEEE 802.1Q VLAN Routing
WAN Protocol
Point-to-Point Protocol (PPPoE for ADSL), etc.
Voice Recording Features
Audio In/Out Interface for External Microphone
Web based GUI (Voice Recording Start, Stop, etc)
Inter-working with IP Voice Recording Server
(AP-NR5000,etc)
System Performance Analysis for Process, CPU, Connection I/F
Configuration Backup & Restore for APOS Managements
Debugging, System Auditing, and Diagnostics Support
System Booting and Auto-rebooting with Watchdog Feature
System Managements with Data Logging
IP Traffic Statistics with Accounting
Other Scalability Features
DHCP Server & Relay Functions
Network Address Translation (NAT) Function
Port Address Translation (PAT) Function
Transparent Bridging (IEEE Standard) Function
→ Spanning Tree Bridging Protocol Support
→ Remote Bridging Support
→ Concurrent Routing and Bridging Support
