AP650 120W 네트워크 PA 앰프

AP650 120와트급 하이임피던스 PA앰프탑재 고품질 IP 방송 터미널은 애드팍 IP 방송 서버와 함께 사용되어 금융기관, 기업, 관공서, 학내-망등에 설치되어 원격지에 있는 지사, 지점 및 장소에 IP프로토콜을 사용하여 로컬랜 또는 인터넷 망을 통하여 오디오 및 음성 방송 서비스를 제공하는 고품질 IP 방송 터미널입니다. 고성능 프로세서를 채택 사용하여 OPUS, OGG vorbis 같은 오디오 급 코덱부터 G.711, G.726같은 PSTN 급 음성 코덱을 지원할 수 있도록 설계되었습니다. 네트워크 오디오 코덱 모듈 (AP-PA6000) 은 전면부에 모듈 카드 형태로 설계되어 향후에 다향한 응용서비스에 따라 확장성을 높일수 있도록 설계되었습니다. AP650 120와트급 PA 앰프내장 방송 터미널은 특히 침입탐지 경고방송 같은 통합 시큐리티 환경에서 로컬랜을 통한 IP 방송 동보 업무지원에 탁월한 솔루션을 제공하며 뛰어난 성능으로 사용자가 최대의 만족을 가질 수 있도록 설계된 제품입니다. 설치 및 운용보전이 매우 간단하여 초보자도 쉽게 운용이 가능합니다.

고성능 하이임피던스 앰프내장 IP 방송터미널

AP650 고품질IP 방송 터미널은 외부 앰프없이 스피커를 바로 연결하여 방송을 제공할 수 있도록 설계되었습니다. 120와트급 PA 앰프 (100V, 70V, 4오옴) 을 지원하여 하이임피던스 스피커등 다양한 형태의 외부 스피커 직접 연결 할 수 있어 다양한 IP 방송 환경에 적합한 솔루션입니다. AC 전원입력 및 정전시 UPS 파워를 통한백업 DC 전원 입력도 지원 할수 있습니다.

하드웨어 타입의 고성능 IP 고품질 오디오급 방송터미널

애드팍 IP오디오급 방송 솔루션은 애드팍 IP 동보 방송서버 (AP-WBS 등) AP650 IP 오디오급 방송 터미널들로 구성됐습니다. AP650 IP 오디오급 방송 터미널 옵션에 따라 디지털앰프를 탑재할 수 있게 설계되어 외부 앰프없이 스피커를 바로 연결하여 오디오 및 음성 방송을 제공할 수 있도록 설계되었습니다. AP650 IP 오디오급 방송 터미널은 OPUS, OGG vorbis 디코더 같은 오디오 코덱 및 G.711, G.726과 같은 PSTN 음성 코덱을 수용할 수 있도록 설계되었습니다. AP650 IP 오디오급 방송터미널은 애드팍이 직접 설계 · 개발한 고성능 DSP 하드웨어와 고성능 프로세서를 결합해 VoIP 음성 신호를 실시간으로 디코딩·플레이 할 수 있습니다.
전면부에 위치한 모듈타입의 AP-PA6000 네트워크 방송 카드는 RISC+DSP 칩셑을 사용하여 설계되었으며, 볼륨 조절 로터리 스위치를 제공하여 사용자 선택에 따라 원하는 방송 음량을 조절 할 수 있도록 제공할수 있습니다. LAN 포트외에 외부 장치 제어 포트 지원 합니다. 알람입력포트(1포트), 릴레이출력포트(2포트) 지원하며 기본적인 방송기능외에 경광등(싸이렌)이나 비상호출 버튼을 연결하여 다양한 용도로도 사용할수 있습니다. 또한 ON-AIR 블루램프를 지원하여 실시간 방송 상태를 표시할 수 있습니다. AP-PA6000 카드에 있는 3.5 MIC. 마이크 입력 인터페이스는 원격지에서 현장의 방송출력 상태를 진단하거나 모니터링 할때 사용될수 있으며, 외부에서 마이크를 연결하면, 센터 관제실에서 실시간 방송 소리를 청취할 수 있으며, 방송 장애는 상태파악할 수 있는 중요한 기능 중의 하나입니다.

Unicasting/Multicasting Protocol 지원

AP650 하이임피던스 IP 오디오급 방송 터미널은 Multiple Point-to-Point 방식의 유니케스팅 IP 오디오 방송 동보 기능과 IGMP 기반의 Multicasting Routing 기능을 제공할 수 있습니다. 사용자의 망 운용에 따라 적절하게 설정 사용할 수 있으며, 초고속 인터넷 접속용 IP 방송 시스템으로는 가장 경제적이고 효과적인 솔루션을 제공하는 제품입니다.

강력한 네트워크·CPU 인터페이스

AP650 IP 오디오급 방송 터미널은 하드웨어 아키텍처 측면에서 임베디드 전용 시스템으로 설계되어 고품질/고성능 서비스를 제공할 수 있도록 설계됐습니다. 1개의 10/100Mbps 패스트 이더넷 포트와 RS232C 콘솔 인터페이스는 다양한 네트워크 서비스를 제공하는 기반이 됩니다. 또한 알람포트, 릴레이포트 인터페이스를 지원합니다. 릴레이포트 같은 경우는 싸이렌 경광등을 연결할수 있어 다양한 용도로 사용할 수 있습니다. 기본적인 방송기능외에 경광등(싸이렌)이나 비상호출 버튼을 연결하여 다양한 용도로도 사용할수 있습니다.

높은 만족도의 오디오급 방송기능과 부가 서비스

애드팍의 다양한 IP 방송장비 시리즈는 VoIP 제품군과 더불어 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 AP650 IP 오디오급 동보 방송 터미널은 애드팍 IP 방송 서버와 함께 IP기반의 음성 방송 서비스를 원하는 고객의 요구를 충족하기 위한 다양한 서비스 측면에서도 높은 만족을 드릴 것입니다. 일반 QoS(Quality of Service)에 애드팍 고유의 QoS 알고리즘 기능 등을 사용하여 지터 및 패킷손실 변화가 존재할 수 밖에 없는 인터넷 망에서 안정적인 서비스를 제공할 수 있습니다.

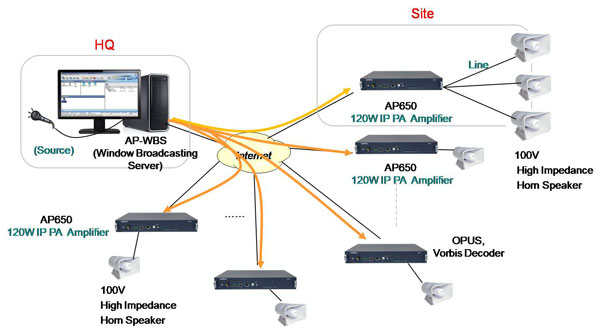

Network Diagram

Overall Features

RISC + 고성능 DSP 를 사용한 고품질 IP 방송

OPUS, OGG vorbis 디코더 오디오급코덱 및 PSTN 급 G.711, G.726 음성 코덱 지원

모듈타입 네트워크 오디오코덱 장착 (CPU 카드)

120와트급 하이임피던스 PA 앰프 (100V, 70V, 4Ohm, GND)

Multiple Point-to-Point 방식 IP 오디오 방송 기능 지원

IGMP 등 IP Multicasting 라우팅 기능 및 IEEE802.1Q VLAN 지원

1포트의 10/100Mbps 패스트 이더넷 인터페이스 (CPU 카드)

1포트 알람입력포트, 2포트 릴레이출력포트 (CPU 카드)

전면부 마이크 입력 인터페이스 및 볼륨조절 (CPU 카드)

전면부 ON-AIR 블루램프 램프 (CPU 카드)

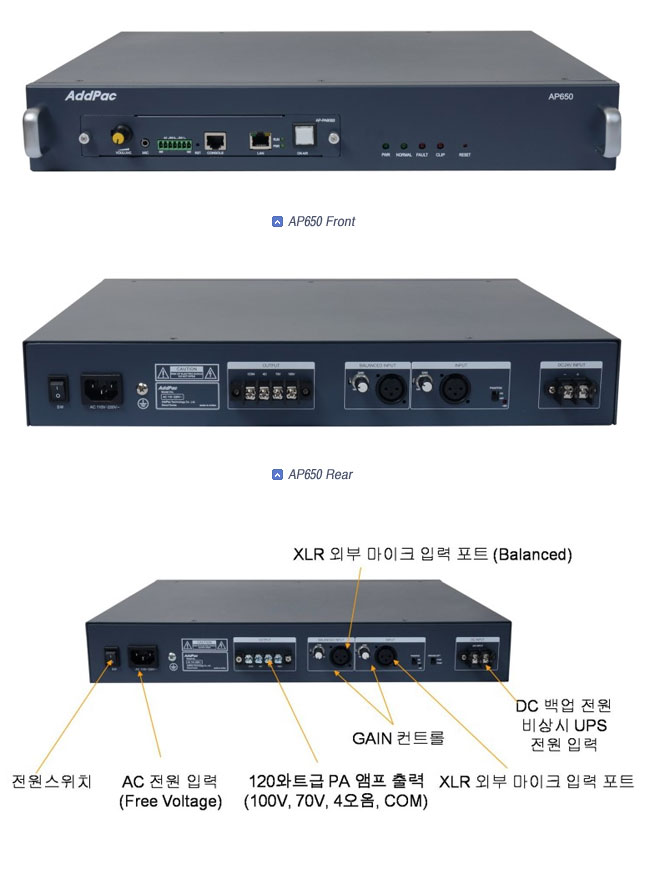

후면부 : 120와트급 하이임피던스 PA 앰프 오디오 출력 (100V, 70V, 4Ohm, GND)

후면부 : XLR 마이크입력 (Balanced Input) 및 볼륨조절 스위치

후면부 : XLR 마이크입력 및 볼륨조절 스위치

후면부 : 비상시 백업용 24V DC 입력 (UPS 전원연결)

High-performance IP-Routing Capability with Reliability

Static and IEEE 802.1Q VLAN Routing Protocols including VRRP

Traffic Queuing, and SNMP MIB v2 for Network Management Features

Standard & Extended Access List for Security Functions

FTP 및 TFTP를 통한 원격 소프트웨어 업-그레이드 기능 지원

망-관리자를 위한 디버깅 환경제공

사용이 편리한 CLI 설정환경 제공
