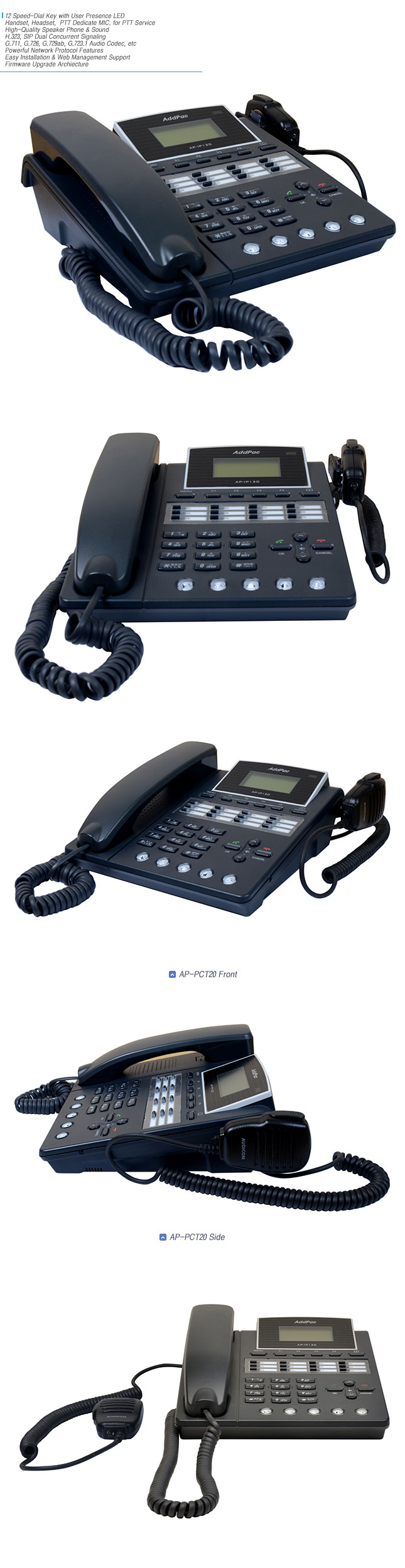

AP-PCT20 RoIP PTT IP전화기는 인터넷 및 위성통신망을 이용해 무전기 연동 푸시 투 토크 기능을 지원하는 IP 단말기입니다. 이제 PTT 관제단말기의 선택 기준은 다양한 PTT서비스 지원 방법(헨드셑, 헤드셑, PTT전용마이크) 과 긴급비상시에 필요한 SIP 기반의 음성 통화서비스와 단축다이얼기능 및 고속 이더넷 인터페이스입니다.
고음질 IP 통신의 새로운 세상이 열립니다.
애드팍 AP-PCT20 PTT IP 전화기는 인터넷 음성통신과 푸시투토크 PTT 서비스을 결합한 새로운 IP 전화기입니다. SIP, H.323멀티플 VoIP 시그널링 프토콜을 비롯해 G.722, G.711, G.726, G729ab, G723.1음성 코덱등, 스테레오 오디오 인/아웃 입출력 인터페이스, Large Size 그래픽 액정 디스플레이, 다양한 기능키 지원, 두개의 고속 이더넷 포트, QoS 기능, 공인 IP 공유기능 등 첨단 기능과 서비스를 제공합니다.
IP폰의 새로운 선택 기준 " 텔레포니+ PTT 푸시투토크 PTT서비스 "
AP-PCT20 PTT IP전화기는 애드팍이 그동안 VoIP 및 RoIP(Radio over IP분야에서 축적해온 음성처리 기술에 첨단 IP 음성 방송 처리기술을 추가한 고성능 다기능의 IP 전화기입니다. 여러 기능에서 AP-PCT20은 확실하게 다릅니다. 4 라인 LCD를 채택해 정보표시 능력을 지원하고, PTT 핸드마이크 인터페이스, 외부 MIC/LINE IN, LINE OUT 인터페이스를 이용해 헤드셑, 스피커 등을 이용해 텔레포니 서비스는 물론이고 RoIP무전기 연동 서비스, PTT서비스 등을 즐길 수 있는 단말이기 때문입니다. AP-PCT20은 대역폭에 따라 다양한 코덱을 지원하기 때문에 인터넷으로 연결된 곳이라면 어디서나 사용할 수 있습니다. 특히 제한된 대역폭 상황에서 인터넷 상의 다양한 지연 및 패킷 오류에 대응하기 위해 QoS기술을 적용해 최적의 음질을 보장합니다. 애드팍 IP-PBX + PTT서버 통합 솔루션인 IPNext180PTT, IPNext600PTT 등과 연동하여 기본적인 IP 텔레포니 서비스외에 무전기연동서비스, 푸시투토크 PTT 서비스를 지원할 수 있습니다.
사용자 프리젠스 기능을 제공하는 스피드 다이얼 버튼
AP-PCT20 PTT IP전화기는 애드팍의 IP-PBX 솔루션인 IPNext 콜메니져(Call Manager) 또는 프리젠스 서버 (AP-PS2000) 와 연동하여 사용자 프리젠스 기능 및 단축다이얼 기능을 제공합니다. 단축 다이얼 버튼은 12(3행 x 4열)개까지 제공 합니다. 사용자 등록은 웹기반 관리프로그램을 통하여 프로파일 형대로 손쉽게 등록 가능하며, 사용자 별로 편집 기능도 지원합니다. 프리젠스 기능은 통화중, 착발신중 등을 LED LAMP에 사용자 별로 표시할 수 있으며, 프리젠스 기능과 더불어 직접 원하는 상대방에게 버튼을 눌러 스피드 다이얼링을 할 수 있는 첨단 기능을 제공합니다.
기초가 튼튼한 IP폰
AP-PCT20 PTT IP전화기는 라우팅 서비스, NAT/PAT, DHCP Server/Relay, 공인 IP 공유, QoS 기능 등을 내장한 하나의 통합 네트워크 장비이기도 합니다. xDSL, 케이블 네트워크, FTTH 등 초고속 개인 가입자망과 메트로 이더넷, 메트로 ATM, 전용회선, 유동 IP 환경 등 다양한 네트워크 환경에 적응하기 위해서는 풍부한 네트워크 서비스와 더불어 첨단 QoS(Quality of Service) 기능, 보안기능 등이 통합 지원돼야 합니다. 이 차원에서 AP-IP120은 2개의 10/100Mbps 패스트 이더넷을 포트를 갖고 있습니다. 이를 기반으로 고성능 LAN-to-LAN 라우팅 서비스, 브리지 서비스, NAT/PAT 등 풍부한 네트워크 서비스와 보안 서비스를 통합 지원합니다.
이와 함께 AP-PCT20은 호 제어 프로토콜 측면에서 H.323, SIP 등을 컨커런트하게 지원합니다. 2개의 호 제어 프로토콜을 한 장비에서 동시 지원하는 장비라는 측면에서도 AP-PCT20은 기존 장비와 확실하게 기술 차별화가 됩니다. 따라서 호 제어 프로토콜이 다른 ITSP(Internet Telephony Service Provider)로 옮기더라도 장비의 변경 없이 간단하게 새로운 환경에 적응할 수 있습니다. 이렇듯 AP-PCT20은 외부로 드러나는 기술뿐 아니라 기초가 튼튼한 솔루션이기도 합니다.
프라이버시 기능과 보안기능
AP-PCT20은 네트워크 접근 보안뿐 아니라 탄탄한 서비스 레벨 보안을 지원합니다. CID(Caller ID Detection) 기능을 통해 전화를 받기 전에 상대측 번호를 확인하고, 통화기능을 간단하게 차단할 수 있습니다.
애드팍의 다양한 VoIP 및 비디오 솔루션 등은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 AP-PCT20는 은 차세대 위성통화용 RoIP커뮤니케이션을 요구하는 고객에게 높은 만족을 드리는 솔루션이 될 것입니다.

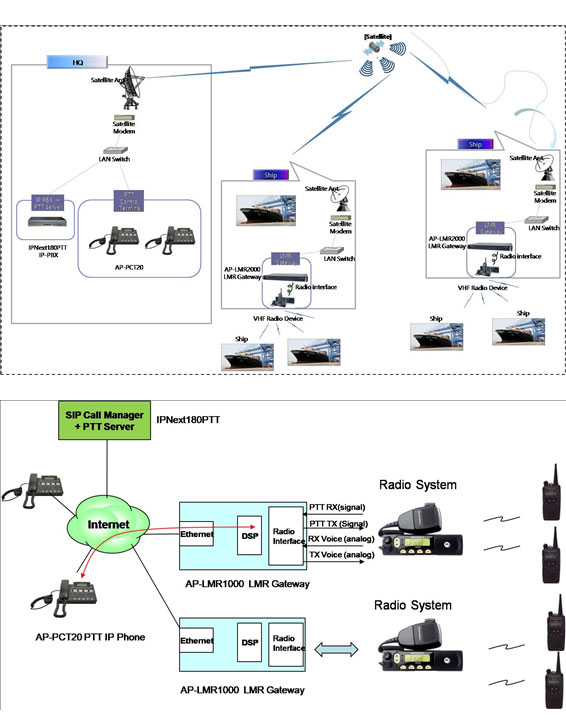

Network Diagram
Overall Features
스피커폰 기능 제공
사용자 프리젠스 LED 를 지원하는 12개 단축다이얼 버튼 제공
Power over Ethernet (POE)기능, PSTN FXO 기능 : 옵션
다양한 기능 키 지원
애드팍 IP-PBX 를 통한 Voice Mail 기능
3자 통화 기능 지원
SIP, H.323 Concurrent Stack
인터넷 상의 다양한 지연 및 패킷 오류에 대응하기 위한QoS기술을 적용해 최적의 음질 제공
Graphic LCD 를 사용 : 다양한 언어에 대한 SMS 지원
Flash Memory 4MByte, SDRAM 16MByte
확장 오디오 입출력 인터페이스: 3.5mm Stereo Female Audio In/Out×2
네트워크 인터페이스: 10/100Mbps 패스트 이더넷 인터페이스×2
Audio Features
지원 코덱 : Voice Band – G.711, G.711PLC, G.726, G.729ab, G.723.1, 등
연결 인터페이스: 3.5mm Stereo Female Audio-In. supporting direct MIC-In
3.5mm Stereo Female Audio-Out for connecting external speaker
Telephone Features
Speed-Dial, Phone-book
Caller ID & Hold, Call Scenarios
VAD, DTMF,CNG,G.168
G.711,G.726, G.729ab, G.723.1, etc. Voice Compressions
Power over Ethernet (PoE) 기능: Option
SIP, H.323 Concurrent Stack
Network Services
High-performance IP-Routing Capability with Reliability
Static, IEEE 802.1Q VLAN Routing Protocols
Traffic Queuing, and SNMP MIB v2 for Network Management Features
Standard & Extended Access List for Security Functions
Essential Scalability Features such as DHCP Server & Relay, NAT/PAT, IEEE Transparent Bridging,
IP Accounting, and Debugging/Diagnostics, etc.
DNSProxy, UPnP, MAC Address Filter Service
CPU
High Performance RISC CPU Architecture
Memory
Flash Memory
4Mbyte
Main Memory
16Mbyte
Network Interface
LAN0 Port
One(1) 10/100Mbps Fast Ethernet
LAN1 Port
One(1) 10/100Mbps Fast Ethernet
PoE
PoE
Option : Power over Ethernet Support
PTT Interface
PTT MIC.
External PTT(Push to Talk) Hand MIC. Interface
Audio Interface
Input
One(1)-3.5mm Stereo-In Connector for Audio In
Output
One(1)-3.5mm Stereo-Out Connector for Audio Out
Power & Operation Environments
Power Requirement
External Power VAC 110~220 VAC, 50/60Hz, 10Watt (5V, 2A)
Operating Temperature
0°C to + 45°C (32° to 112°F)
Storage Temperature
-40°C ~ +85°C (-40° ~ +185°F)
Relative Humidity
5% ~ 95% (Non-condensing)
Dimension(H x W x D)
75 x 200 x 210mm
Weight
1.15Kg
LAN Protocol
Static and IEEE 802.1Q VLAN Routing
WAN Protocol
Point-to-Point Protocol (PPPoE for ADSL), etc.
Audio Service
&
Signaling Protocol
Voice Codec
- G.711, G.726, G.729ab, G.723.1,etc.
H.323, SIP Concurrent Stack Support
ITU-T H.323 v3 VoIP Protocol with ITU-T H.235 Security Feature
Voice Processing Features Supports
- VAD, DRMF, CNG, G.168
ITU-T H.323 Gateway, Gatekeeper Support
Enhanced QoS Management Features for Voice Traffics
System Performance Analysis for Process, CPU, Connection I/F
Configuration Backup & Restore for APOS Managements
Debugging, System Auditing, and Diagnostics Support
System Booting and Auto-rebooting with Watchdog Feature
System Managements with Data Logging
IP Traffic Statistics with Accounting
Other Scalability Features
DHCP Server & Relay Functions
Network Address Translation (NAT) Function
Port Address Translation (PAT) Function
Transparent Bridging (IEEE Standard) Function
→ Spanning Tree Bridging Protocol Support
→ Remote Bridging Support
→ Concurrent Routing and Bridging Support
Cisco Style Command Line Interface(CLI) via Telnet
