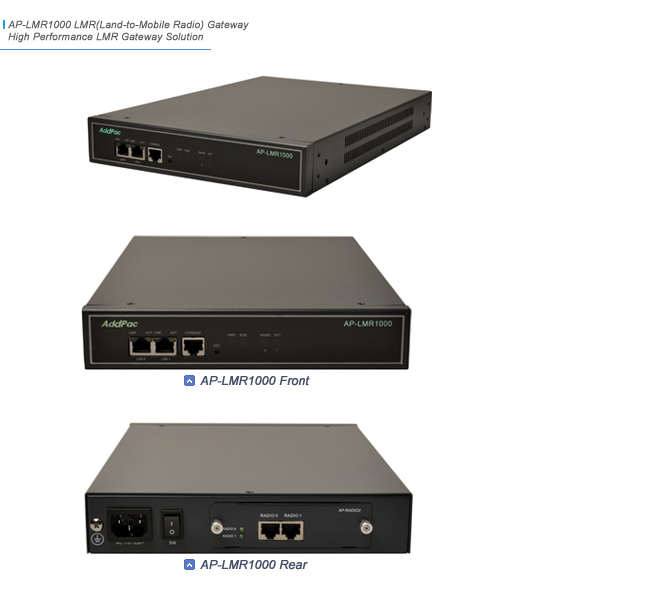

LMR(Land-to-Mobile Radio) 게이트웨이 AP-LMR1000은 Radio 인터페이스 모듈을 장착할 수 있는 1개의 모듈 슬롯을 지원하는 첨단 사양의 LMR 게이트웨이입니다. AP-LMR1000 은 LAN 포트 및 Radio 인터페이스 포트는 IP-PBX와 무전기 연동시 최적의 콜 시나리오를 제시하며, 메모리 확장성과 환경 적응성 측면에서도 지금까지 LMR 게이트웨이에서 만날 수 없었던 기능과 성능을 제공합니다. 군, 경찰, 소방소 등 무전기 활용이 많은 기관들에서 효율적인 무전기-인터넷 망 연동 시스템 구축을 위해 반드시 필요한 장비입니다.
모듈타입의Radio인터페이스 지원
이제 LMR 게이트웨이는 IP-PBX, PTT 서버, PTT 용 IP 전화기 등과 결합해 기존의 Island 타입의 무전기 시스팀 Coverage을 에지 영역에서 탈피해 메인 커뮤니케이션 솔루션으로서 새로운 모델을 제시하고 있습니다. VoIP 통신 물결에 순조롭게 합류하기 위해서는 무전기 연동시스템인 LMR게이트웨이부터 확실한 제품을 선택해야 하는 이유가 바로 여기에 있는 것입니다. 애드팍의 AP-LMR1000은 라디오 인터페이스 기준으로 총 2포트를 제공하며, 라디오 인터페이스 모듈 1개를 장착할 수 있는 슬롯을 장착하는 LMR 게이트웨이입니다. 따라서 군, 경찰, 소방서, 건설 현장등 무전기 활용이 많은 장소에서 AP-LMR1000을 적용하면, IP-PBX/PTT 서버 와 무전기 시스템과 연동되는 미디어 게이트웨이로서 기능뿐 아니라 무전기 망간 연동등 최적의 Radio over IP 커뮤니케이션이 가능해 집니다.
강력한 네트워크·CPU 인터페이스
AP-LMR1000은 하드웨어 아키텍처 측면에서 NGN LMR게이트웨이로서 고성능 서비스를 제공할 수 있도록 설계됐습니다. 장비 전면에 위치한 상태 체크용 LED를 제공해 라인상태, LAN 인터페이스상태, CPU 상태 등을 한눈에 확인할 수 있도록 했습니다. 2개의 10/100Mbps 패스트 이더넷 포트와 RS232C 콘솔 인터페이스는 LAN-to-LAN 라우팅 서비스, 브리지 서비스, NAT/PAT 서비스 등 다양한 네트워크 서비스를 제공하는 기반이 됩니다.
높은 만족도의 통화 품질과 부가 서비스
애드팍의 다양한 LMR게이트웨이 시리즈는 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 AP-LMR1000 LMR 게이트웨이는 고품질 Radio over IP 서비스를 원하는 고객의 요구를 충족하기 위한 다양한 서비스 측면에서도 높은 만족을 드릴 것입니다. H323, SIP등 컨커런트 VoIP 호 제어 프로토콜 지원, 우수한 통화품질 지원을 위한 일반 QoS(Quality of Service)에 애드팍 고유의 QoS 알고리즘 추가 등 LMR 서비스 측면에서도 매력적인 사양을 제시합니다.

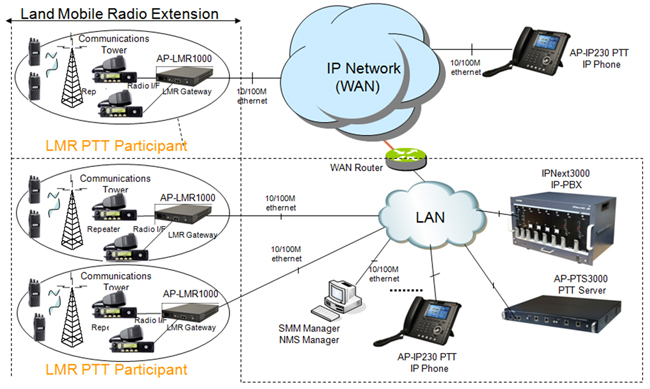

Network Diagram
Overall Features
Powerful RISC Microprocessor + DSP Architectures
High Performance Modular H/W Architecture
One(1) Radio Interface Slot
①
AP-RADIO2
2-Port E&M Interface Module for Radio Interface (2 x RJ45)
High-performance IP-Routing Capability with
Reliability
TLS, SRTP based RoIP Security
Traffic Queuing, and SNMP MIB v2 for Network
Management Features
Standard & Extended Access List for Security
Functions
Essential Scalability Features such as DHCP
Server & Relay, NAT/PAT, IEEE Transparent Bridging,
IP Accounting, and Debugging/Diagnostics, etc.
- DNSProxy Support
- UPnP Support
- MAC Address Filter Service
Microprocessor
High Performance RISC Microprocessor
Memory
Flash Memory
4Mbyte
SDRAM Memory
32Mbyte
Boot Memory
512Kbyte Flash Memory
Network Interface
LAN0 Port
One(1) 10/100Mbps Fast Ethernet
LAN1 Port
One(1) 10/100Mbps Fast Ethernet
Console Port
Two(2) RS-232C Interface
Radio Interface Module Slots
One(1) Module Slots
Radio Interface Module
AP-RADIO2
2-Port Radio Interface Module (2 x RJ45)
Power Requirement
VAC 110~220V, 50/60Hz, 25Watt
Operating Temperature
0°C ~ 50°C (32° ~ 122°F)
Storage Temperature
-40°C to + 85°C (-40° to 176°F)
Relative Humidity
5% ~ 95%
Dimensions(H x W x D)
43 x 222 x 332 (mm) - 19" Rack Mountable Chassis
Weight(kg)
2.2Kg
Routing Protocol
Static and IEEE 802.1Q VLAN Routing
WAN Protocol
Point-to-Point Protocol (PPPoE for ADSL), etc.
Voice over IP Services
H.323, SIP VoIP Stack Support
ITU-T H.323 v3 VoIP Protocol with ITU-T H.235 Security
Feature
SIP protocol support compliant with IETF RFC3261(or RFC2543)
G.723.1, G.729.A, G.711 Voice Compressions
Voice Processing Features Supports
- VAD, DRMF, CNG, G.168 and T.38 FAX Relay
ITU-T H.323 Gateway, Gatekeeper Support
Enhanced QoS Management Features for Voice Traffics
Network Management
Standard SNMP Agent (MIB v2) Support
Traffic Queuing and Frame-Relay Flow Control
Remote Management using Console, Rlogin, Telnet
Web based Managements using HTTP Server Interface
Secure VoIP Protocols
TLS Features
Support for TLS 1.1, TLS 1.0 and SSL 3.0 protocols
Since SSL 2.0 is insecure it is not supported.
TLS 1.2 is supported but disabled by default.
Support for TLS extensions: server name indication, max record size, opaque
PRF input, etc.
Support for authentication using the SRP protocol.
Support for authentication using both X.509 certificates and OpenPGP keys.
Support for TLS Pre-Shared-Keys (PSK) extension.
Support for Inner Application (TLS/IA) extension.
Support for X.509 and OpenPGP certificate handling.
Support for X.509 Proxy Certificates (RFC 3820).
Supports all the strong encryption algorithms (including SHA-256/384/512),
including Camellia (RFC 4132).
Supports compression (optional).
CRLs
- CRL (Certificate Revocation List)
- OCSP (Online Certificate Status Protocol, RFC2560) (via HTTP)
Hash Algorithm : SHA-1, MD5
SRTP (Secure Real-time Transport Protocol)
Features
RFC4568, Standards Track, Session Description Protocol (SDP)
Security Descriptions for Media Streams
RFC 3711, Proposed Standard, The Secure Real-time Transport Protocol (SRTP)
RFC 3551, Standard 65, RTP Profile for Audio and Video Conferences with
Minimal Control
RFC 3550, Standard 64, RTP: A Transport Protocol for Real-Time Applications
RFC 2104, Informational, HMAC: Keyed-Hashing for Message Authentication
Cipher Algorithm : AES, DES(*), 3DES(*)
System Performance Analysis for Process, CPU, Connection I/F
Configuration Backup & Restore for APOS Managements
Debugging, System Auditing, and Diagnostics Support
System Booting and Auto-rebooting with Watchdog Feature
System Managements with Data Logging
IP Traffic Statistics with Accounting
PC based Key management scheme
Other Scalability Features
DHCP Server & Relay Functions
Network Address Translation (NAT) Function
Port Address Translation (PAT) Function
Transparent Bridging (IEEE Standard) Function
→ Spanning Tree Bridging Protocol Support
→ Remote Bridging Support
→ Concurrent Routing and Bridging Support
