VoiceFinder AP-MG5000은 3U사이즈에 최대 480채널(16 E1·T1)의 VoIP 콜을 지원하는 ISP 및 엔터프라이즈 시장 타겟의 중형급 미디어 게이트웨이입니다. 하나의 임베디드 OS에서 H323, SIP, MGCP 등 VoIP 호 제어 프로토콜을 컨커런트하게 지원할 뿐 아니라 표준 QoS와 애드팍 고유의 QoS 알고리즘을 통해 어떠한 IP 네트워크 환경에서도 높은 품질의 통화를 보장합니다.

3U 사이즈에 최대 480 채널의 VoIP 콜 수용

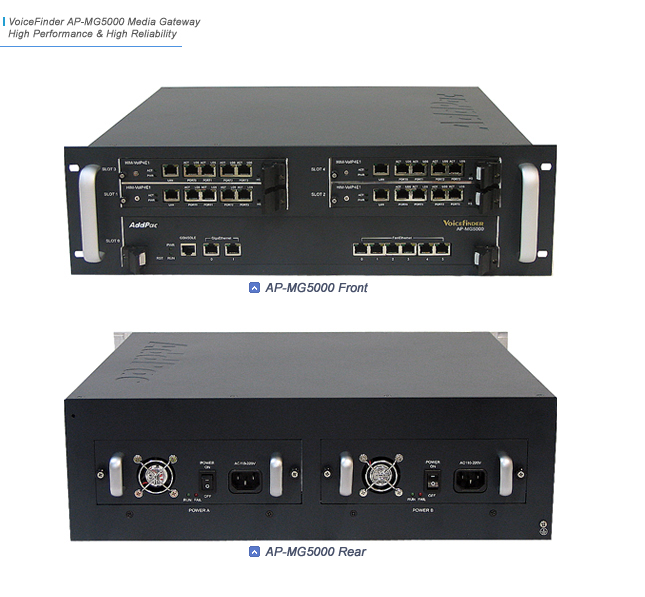

AP-MG5000은 19인치 표준 랙에 장착할 수 있는 3U 사이즈에 480채널의 고품질 VoIP 콜을 지원합니다. 표준 QoS(Quality of Service)뿐 아니라 애드팍 고유의 QoS 알고리즘을 통해 어떠한 IP 네트워크 환경에서도 높은 품질의 통화를 보장합니다. AP-MG5000 은 한개의 시스템 보드 슬롯과 슬롯당 120채널 VoIP 콜(4 E1·T1 = 4x30)을 처리하는 최대4개까지 장착할 수 있는 VoIP I/O 모듈들로 구성됩니다. 시스템 보드는 6 포트 이더넷 스위치를 내장하고 있으며 H323, SIP, MGCP 같은 VoIP 콜 제어 프로토콜을 처리하는 기능을 수행합니다. 4 E1·T1 VoIP I/O 모듈은 고성능 임베디드 CPU가 시스템 보드와 별도로 내장되어 있으며, DSP 핸들링, RTP 처리, R2, ISDN-PRI, SS7* 등을 독립적으로 처리할 수 있는 기능을 가지고 있습니다. VoIP I/O 보드모듈에 장착된 이더넷 포트를 통해서 시스템 보드를 통하지 않고 직접 네트워크에 접속 VoIP RTP 데이터를 송수신할 수 있습니다.

후회 없는 탁월한 선택

애드팍의 수많은 VoIP 게이트웨이 시리즈는 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 녹아 있는 AP-MG5000은 대용량 고품질 VoIP 서비스를 원하는 고객의 요구를 확실하게 충족해줄 것입니다. 특히 AP-MG5000 미디어 게이트웨이는 하나의 임베디드 OS에서 H323, SIP, MGCP 등 VoIP 호 제어 프로토콜을 컨커런트하게 지원합니다.

안정성과 생존성을 강조한 구조

AP-MG5000 은 480채널의 VoIP 콜을 동시에 처리할수 있는 대용량 VoIP 미디어 게이트웨이 입니다. 동시에 시스템을 사용하는 사용자수가 많기 때문에 장비의 생존성과 안정성이 무엇보다도 중요한 요구사항입니다. AP-MG5000 은 이러한 안정성을 위해서 모듈 슬롯 구조의 전원이중화 구조를 채택하였습니다. 모듈구조의 이중화 전원 공급장치의 장점은 전원모듈중의 하나가 장애를 일으킬 경우에 서비스의 중단 없이 모듈의 교체를 통해서 지속적인 서비스가 가능한 구조입니다. 또한 4 E1·T1 VoIP I/O 모듈 슬롯도 ComPact PCI Hot-Swap 구조를 채택하여 인서비스 중에도 보드를 탈 부착할 수 있게 설계되었습니다. 이러한 기능은 모듈의 장애발생시나 모듈 증설시 시스템의 Shut-Down 없이도 안전하게 서비스를 가능하게 합니다.

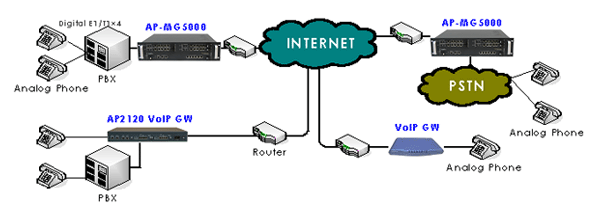

Network Diagram

	Powerful 64bit RISC Multi-microprocessor Architectures
	High scalability system supporting 480 channel VoIP calls in real-time with 19 inch 3U size
	System board : Flash Memory 16MB, SDRAM 128MB, Boot Memory 512K
	4 E1·T1 DSP board : SDRAM 64MB
	New Trunk Interface Module : 4-E1, 4-T1

① HIM-VoIP4E1 4-E1 VoIP Digital Interface Module

	- ISDN-PRI, R2, SS7* Signaling Protocol Support
	System board : 64bit high performance RISC Microprocessor
	2-port 10/100/1000Mbps gigabit ethernet interface
	6-port 10/100Mbps fast ethernet switch
	4 E1·T1 I/O board : 64bit high performance Communication Microprocessor
	1port 10/100Mbps fast ethernet interface
	4 port E1·T1 RJ45 interface
	Module slot type Dual PSU
	4 E1·T1(120 channels) DSP board : ComPact PCI style hot-swap mode
	G.723.1, G.726, G.729A, G.711 Voice Compressions
	H.323 v3 VoIP Protocol with ITU-T H.235 Security Feature
	ITU-T H.323 v3 VoIP Protocol with ITU-T H.235 Security Feature
	SIP, H.323 and MGCP Concurrent Triple Stack
	Support Voice Processing Features
	- VAD, DTMF,CNG,G.168, and T.38 G3 Fax Relay
	- G.723.1,G.729A,G.711 Voice Compressions
	High-performance IP-Routing Capability with Reliability
	Static, RIP v1/2, OSPF v2 and IEEE 802.1Q VLAN Routing Protocols
	Traffic Queuing, and SNMP MIB v2 for Network Management Features
	Standard & Extended Access List for Security Functions
	Essential Scalability Features such as DHCP Server & Relay, NAT/PAT, IEEE Transparent Bridging, IP Accounting, and Debugging/Diagnostics, etc.
