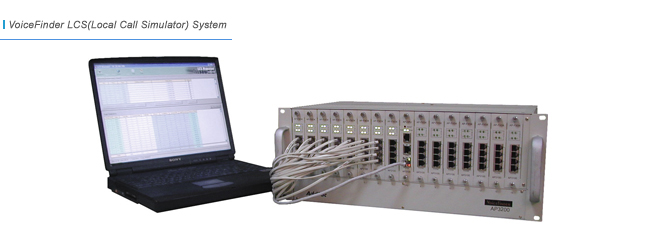

VoiceFinder AP3200 LCS (Local Call Simulator) 시스템은 VoIP 게이트웨이, IP 전화기등 아나로그 인터페이스를 가지는 VoIP 가입자 장비의 트래픽 처리능력 측정 및 분석을 위해서 사용되는 시스템이다. 특히 다채널 (최대 60 Port) VoIP 게이트웨이의 트래픽 처리 능력 분석이나 VoIP CPE 장비를 양산할 때 동시(1Port 기준으로 60대)에 여러대의 VoIP 장비의 이상여부, QC 검사등을 위해서 사용될 수 있는 고성능 LCS 시스템입니다.

AP3200 LCS 시스템은 PC 에서 Window 소프트웨어로 운용되는 LCS manager 와 AP3200 Embedded 시스템으로 구성되며 다양한 테스트 사나리오를 지원하며, FXS, FXO, E&M 같은 아나로그 인터페이스를 지원합니다.

또한 AP3200 LCS 시스템은 VoIP 장비 테스트 결과에 대한 통계 및 분석 기능도 제공하며, Window based GUI 구조로 되어있는 LCS manager 소프트웨어를 통하여 사용자 환경에 따라 적절한 테스트 선택을 할 수 있으며, 설치 및 운용보전이 매우 간단하여 초보자도 쉽게 운용이 가능할 뿐 아니라 VoIP 트래픽 처리능력 및 분석 시스템으로는 가장 경제적이고 효과적인 솔루션을 제공하는 제품입니다.

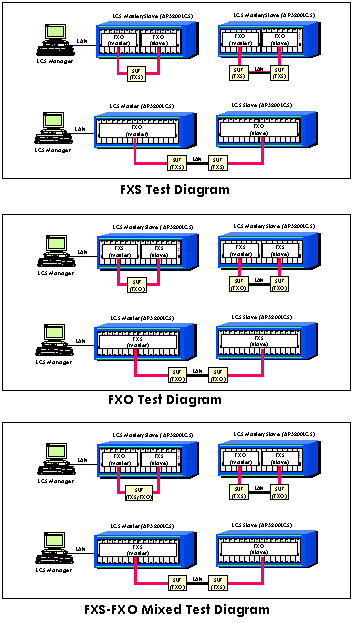

Network Diagram

마스터(PC 기반의 LCS Manager) /슬래이브( AP3200 LCS Equipment ) 구조

15개의 음성 인터페이스 slot 제공 (AP3200 LCS)

15개의 Voice Interface Slot ① AP-FXS4 4-Port FXS Voice Processing Module (4 x RJ11) ② AP-FXO4 4-Port FXO Voice Processing Module (4 x RJ11) ③ AP-E&M4 4-Port E&M Voice Processing Module (4 x RJ11) ④ AP-FXS4H 4-Port FXSH Voice Processing Module (4 x RJ11) 1개의 Network Interface Slot ① AP-CPU 2-Port 10/100Mbps Ethernet Interface(2 x RJ45)/ 1-Port Async Serial Interface Module

1개의 10Mbps 이더넷 포트 (WAN)

1개의 10/100Mbps 이더넷 포트 (LAN)

4개의 음성채널 FXS, FXO, E&M Voice Module 제공 (AP3200 LCS)

최대 60 채널 동시 테스트 지원(AP3200 LCS)

초고성능 Data 처리를 위한 RISC CPU 구조 (AP3200 LCS)

VoIP 장비 test를 위한 고성능 LCS(Local Call Simulator) 시스템

다양한 테스트 환경과 콜 시나리오를 구성

Window 기반의 GUI 관리 시스템

콜 셋업 및 DTMF 시험 기능

콜 상태 점검 및 분석 기능
