AP-ACS500차세대 IP 기반 비디오 도어폰 제어 시스템은 PSTN 인터페이스 및 애드팍의 다양한 사용자 비디오 터미널 장비 (AP-VAC50 IP 비디오 도어폰, AP-VP300 IP 영상전화기, etc), 등과 연동하여 IP 비디오 교환 서비스 기능, Legacy PBX 연동기능 및 비디오 도어폰 관리 서비스 기능을 제공하는 솔루션입니다. 펌웨어 업그레이드를 지원하는 고성능 임베디드 RISC를 기반으로 설계되었으며, 중소규모 사업장에 적합한 제품입니다. 애드팍의 다양한 비디오 제품들과 연동되어 IP 기반으로 효과적인 비디오 도어폰 제어 서버 기능을 제공합니다.

Table 1. AP-ACS1000 IP 비디오 교환기능 및 Legacy PBX 연동기능

IP 비디오 도어폰 관리 기능 및 응용서비스 기능

애드팍 IP 비디오 도어폰은 현관 및 사무실 출입문에서 외부인을 위해 비디오을 통한 신원 확인후 도어 개폐 기능을 수행하는 장비입니다. 애드팍 비디오 도어폰은 알람 및 릴레이 출력포트, RS485 인터페이스 기능을 탑재하여, 자동문 기능과 연동하여 원격에서 출입문을 제어할 수 있읍니다. 또한 내부직원들은 비밀번호, RF 카드, 지문인식 기능을 통하여 현관 및 사무실을 출입하는 기능을 제공합니다. 애드팍 DACS (Door Access Control System) 기능은 크게 비디오 도어 폰 관리 및 응용서비스를 담당하는 부분과 SIP 기반의 IP 비디오 교환기능을 제공합니다. 비디오 도어폰 관리기능은 사용자관리기능, 그룹관리기능, 설정관리기능, RF 카드 등록 및 관리기능, 지문인식 등록 및 관리기능*, 출입 로그 기능 등을 기본적으로 제공하고, 근태 관리기능 같은 응용서비스를 확장적으로 지원할 수 있도록 설계되었습니다.

IP 비디오 교환기능 및 Legacy PBX 연동기능

IP 비디오 교환기능은 현관에 설치된 여러 개의 비디오 도어폰과 내부 관리자 데스크에 설치되어 있는 영상전화기를 SIP 표준 호처리 기술을 사용하여 접속시켜 주는 기능을 제공합니다. 또한 기존의 Legacy PBX 에 접속하여 일반 전화기(비디오는 PC 에 설치)를 통해서 현관 비디오 도어폰를 제어하는 기능을 제공합니다.

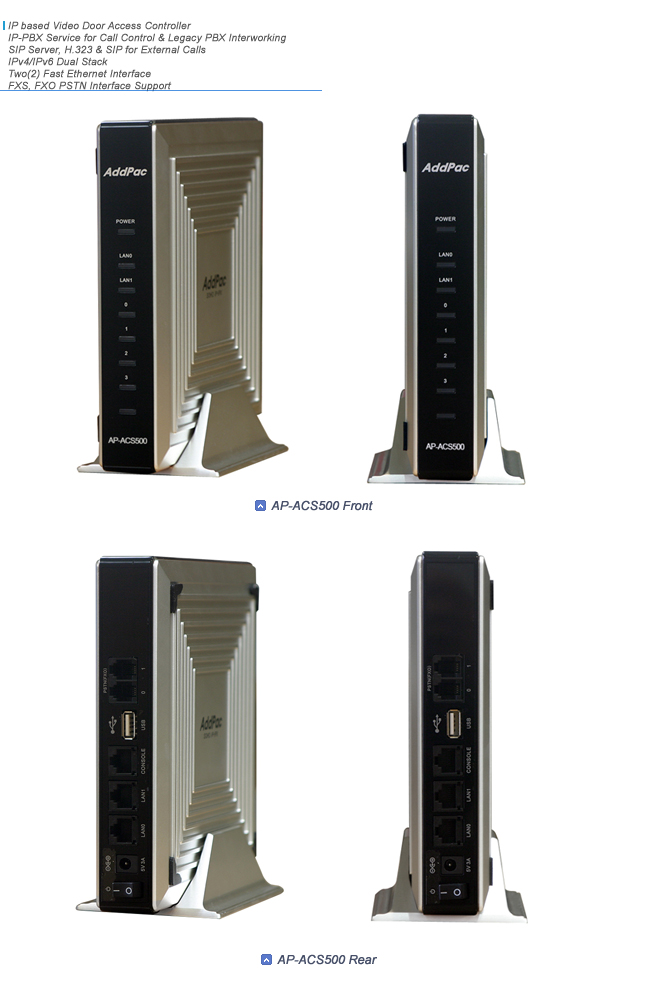

애드팍 AP-ACS500 DACS(Door Access Control System) 는 전면부에 시스템의 상태를 표시하는 LED 들로 구성되며, 후면부에는 두개의 10/100Mbps패스트 이더넷 포트와 CLI(Command Line Interface) 위한 한 개의 RS-232C 콘솔 포트를 지원합니다. 또한 후면부에는 FXO, FXS 아날로그 인터페이스를 지원하여 미디어 게이트웨이 기능을 동시에 수용할 수 있습니다. AP-ACS500 에서 제공하는 Call 시나리오는 Basic Call, Coloring Service, Music on Hold, Blind Transfer, Call Pickup, Group Call Pickup, Consult Call, Switching Call, Consult Transfer, Call Waiting, Call Waiting Notify, Call Park, Call Pickup Remote, Hunt Group 등을 제공하며 SIP, H.323 을 동시에 지원할 수 있도록 설계되었습니다. 내부에 대용량 Flash Memory를 장착하여 안정성을 높이면서도 비디오 도어폰 관리기능 등 대용량 메모리가 필요한 각종 응용서비스를 제공할 수 있도록 설계되었습니다.

음성 미디어 서비스 기능 내장

애드팍 AP-ACS500 DACS 시스템은 네트워크 기반의 미디어 서비스기능을 제공합니다. 차세대 비디오 도어폰 환경에서 IP 비디오 도어폰, IP 비디오 전화기와 연동되어 안내멘트(Announcement), 링백톤 (RingBack Tone), Music on Hold 기능을 수행하는 IP 미디어 서버 기능을 수행하는 솔루션입니다. 개인별/그룹별 링백톤 및 Music On Hold 기능을 지원할 수 있으며, 스케줄에 의해서 링백톤 및 Music On Hold 파일을 변경할 수도 있습니다.

펌웨어 업그레이드 가능한 구조

AP-ACS500 DACS 시스팀의 고성능 RISC CPU 는 모두 프로그래머블 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 기능추가, 변경이 있을 때마다 직접 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요 없이 최신의 기능을 이용할 수 있습니다. 또한 애드팍 AP-ACS500 DACS 시스팀 솔루션에서 사용되는 비디오 도어폰 등의 펌웨어 또는 버전 업그레이드는 독립적으로도 직접 홈페이지에서 다운받거나 IP키폰 시스템에서 다운로드 받아 업그레이드 할 수 있는 구조로 되어 있습니다.

애드팍 IP 비디오 도어폰 토털 솔루션

애드팍테크놀로지는 사용자 만족을 위해서 단순한 비디오 도어폰 및 비디오 폰 제어서버 만을 제공하는 벤더가 아니라, 고객의 네트워크 환경에 적합한 다양한 VoIP 및 미디어 게이트웨이, 각종 오디오/비디오 단말기, 외장형 오디오/비디오 MCU, IP 오디오/비디오 방송, VoD 솔루션, 네트워크 DVR, 오디오/비디오 녹취 솔루션, 트래픽 컨트롤러 QoS 장비 솔루션 등 다양한 장비군을 함께 지원합니다. 다가오는 ALL IP 기반의 비디오 텔레포니 환경은 다양한 오디오/비디오 자원들이 IP 네트워크 상에서 같이 사용되고 공유되어야 하기 때문에 영역별 솔루션 통합 및 전체 솔루션 통합이 매우 중요하게 됩니다. 애드팍 IP 비디오 도어폰 솔루션은 이러한 멀티미디어 통합 솔루션 고려하여 설계되며 고객의 다양한 서비스 욕구를 만족 시킬 수 있습니다.

애드팍의 다양한 멀티미디어 네트워크 장비들은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그 동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 비디오 도어 폰 솔루션은 차세대 IP 기반의 차세대 비디오 도어 폰 솔루션을 을 요구하는 고객에게 높은 만족을 드릴 것입니다.

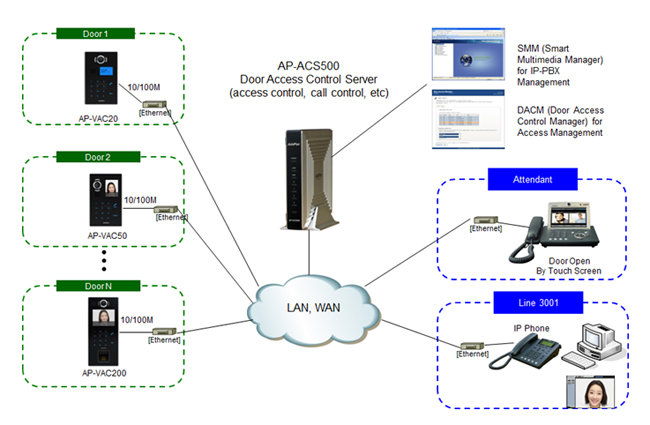

Network Diagram

Overall Features
	High Performance RISC Microprocessor Structure
	Network Interface: 10/100Mbps Fast Ethernet Interface X 2
	User Interface: 1Port RS-232C Serial Console Interface
	User Terminals: AP-VP500, AP-VP300, AP-VP280, AP-VP150, AP-VP120 Video Phone, AP-VAC200, AP-VAC100, AP-VAC50, AP-VAC20 Video Door Phone.
	AP-VP500 AP-VP500 Video Phone High Performance & Powerful Communication Method AP-VP300 AP-VP300 Video Phone High Performance & Powerful Communication Method AP-VP280 AP-VP280 Video Phone High Performance & Powerful Communication Method AP-VP150 AP-VP150 Video Phone High Performance & Powerful Communication Method AP-VP120 AP-VP120 Video Phone High Performance & Powerful Communication Method 　AP-VAC200 AP-VAC200 IP Video Door Phone for Enterprise High Performance IP Video Door Phone Solution 　AP-VAC100 AP-VAC100 IP Video Door Phone for Enterprise High Performance IP Video Door Phone Solution 　AP-VAC50 AP-VAC50 IP Video Door Phone for Enterprise High Performance IP Video Door Phone Solution 　AP-VAC20 AP-VAC20 IP Video Door Phone for Enterprise High Performance IP Video Door Phone Solution
	Call Manager Functions: Various Call Scenario, Coloring Service, Music on Hold.
	Support SIP, H.323 Signaling
	Video Door Phone Management Function, Group Management Function, Setup Download, RF Card Management Function, Finger Print Function Management, Access Log Function, etc.
	Voice Media Service Function Including: Announcement, Ring Back Tone, Music on Hold.
	Media Gateway Function for Legacy PBX Interface
