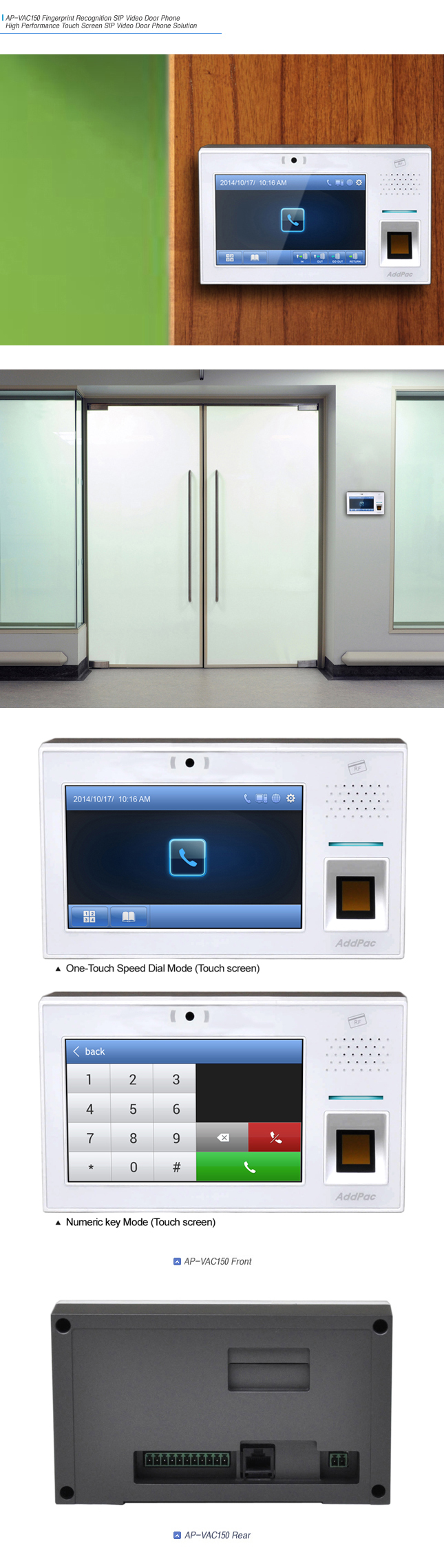

AP-VAC150 기업용 지문인식 IP 비디오 도어폰은 현관 또는 입구에 설치되어 인터넷을 이용해 비디오 화면을 보면서 출입통제 기능을 수행하는 IP 비디오 도어폰입니다. SIP표준 VoIP 신호처리 기능을 사용하여 애드팍 IP-PBX, 비디오 전화기, 소프트폰 과 연동하여 확장성이 뛰어납니다. 또한 최신의 오디오/비디오 코덱을 최적으로 지원합니다. 이제 IP 비디오 도어폰의 선택 기준은 VoIP 표준신호 체계 수용과 편리성입니다. AP-ACS1500 도어 엑세스 제어 시스템과 함께 기업용 IP 비디오 출입통제 솔루션을 제공합니다. 다양한 응용서비스를 위해서 AP-VAC150은 터치스크린 기반의 5인치 TFT-LCD 를 탑재하였습니다.
IP 비디오 도어폰의 새로운 선택 기준 “영상통화기능“
AP-VAC150 IP 비디오 도어폰은 애드팍이 그동안 VoIP 분야에서 축적해온 시그널링 기술과 음성처리 기술에 첨단 비디오 처리기술을 추가한 IP 비디오 도어폰입니다. AP-VAC150은 64Kbps ~ 1Mbps급의 네트워크까지 지원하기 때문에 인터넷으로 연결된 곳이라면 어디서나 사용할 수 있습니다. 특히 제한된 대역폭 상황에서 최적의 화질과 프레임 레이트 보장을 위한 'rate control' 기능과 인터넷 상의 다양한 패킷 오류에 대응하기 위한 하이엔드 error resilience 기술을 적용해 최적의 화질을 보장합니다. 사용자가 비디오 도어폰에서 내부 통화자의 화면을 볼수 있는 쌍방향 영상통화 기능은 선택적으로 지원할 수 있도록 설계되었습니다. MPEG4 외에 최신의 H.264 비디오 코덱를 지원합니다.
SIP 기반의 표준 VoIP 신호프로토콜
AP-VAC150은 호 제어 프로토콜 측면에서 SIP 표준 프로토콜을 지원합니다. 따라서 호 제어 프로토콜이 다른 비디오 전화기 같은 다양한 VoIP 단말과의 연동성이 뛰어납니다. 또한 점차 도입이 증가하고 있는 IP-PBX, SIP 프록시 서버와의 연동성은 물론 기존의 아날로그 타입의 PBX 와의 연동을 위해서 애드팍 도어 제어 시스템들과 함께 제공되어 IP 환경이 아닌 사내 망에서도 영상을 보면서 출입통제 할 수 있는 서비스를 제공할 수 있습니다.
지문인식 및 RF 카드 기능 내장
AP-VAC150 IP 비디오 도어폰은 기업의 현관 또는 로비에 설치되어 기본적으로 외부 출입자에 대하여 기업내부에서 영상을 통한 출입통제 기능을 지원합니다. 내부 직원들을 위한 편리한 출입통제를 위해서 지문인식 및 RF 카드를 통한 방법과 비밀번호를 통한 출입기능을 제공합니다.
펌웨어 업그레이드 가능한 구조
AP-VAC150의 고성능 RISC CPU와 DSP는 모두 programmable 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 기능추가, 변경이 있을 때마다 직접 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요없이 최신의 기능을 이용할 수 있습니다.
스마트 웹 메니져 기능
AP-VAC150 IP 비디오 도어폰은 관리기능을 위해 Smart Web Manager 기능을 탑재하였습니다. 사용자 PC, 스마트폰, 테블릿 장치등에서 웹을 통하여 손쉽게 IP 비디오 도어폰의 장비 설정 및 관리 기능을 수행할 수 있습니다.
애드팍의 다양한 VoIP 및 비디오 솔루션 등은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 AP-VAC150은 애드팍의 IP 텔레포니 솔루션과 함께 차세대 커뮤니케이션을 요구하는 고객에게 높은 만족을 드리는 솔루션이 될 것입니다.

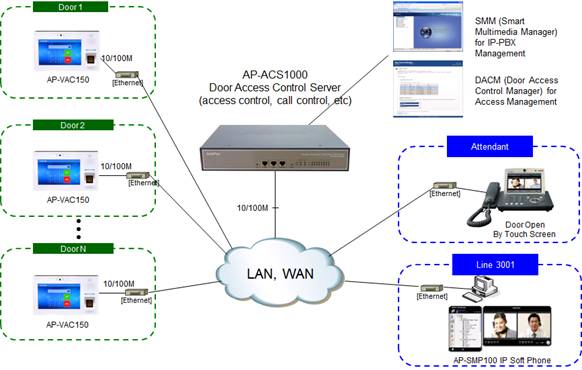

Network Diagram
Overall Features
Touch Screen SIP Video Door Phone Solution
Support various IP-PBX, SIP video phone
Support QoS control to secure the optimum level of voice quality
Apply high end error resilience to cope with various packet errors in
network
Support 5 inch TFT color LCD with touch screen feature
High Performance Programmable DSP
SIP/H.323 dual stack
Flash memory 512Mbyte, SDRAM 128Mbyte
Support speaker phone
Support back light
Support access control with RF card and
Fingerprint Recognition Module
Network interface: 10/100Mbps fast Ethernet interface x 1
Support RS232/RS422/RS485 interface, alarm input, relay output port
Support PoE
Audio and Telephone Features
Voice Call Button
G.7.22, G.711, G.726, Voice Codec
SIP/H.323 Dual Stack
CPU
High Performance RISC+DSP H/W Architecture
Memory
Flash Memory
512Mbyte
Main Memory
256Mbyte DDR
Network Interface Module
LAN Port
One(1) 10/100Mbps Fast Ethernet
Fingerprint Recognition
Capacitive Fingerprint Recognition Sensor
Sensor Type : Capacitive
Resolution(dpi) : 508
Sensing Area(mm) : 12.8 x18.0
Image Size(pixel) : 256 x 360
CPU : 400MHz DSP
Flash Memory : 4MB
ERR : < 0.1%
Enrollment Time : 800msec
1:1 Verification Time : 800msec
1:1000 Identification Time : 970msec
Template Size : 256~384bytes (configurable, 384bytes default)
Template Capacity : 9,000
Encryption : 256bit AES
Control & Display
5 Inch TFT Color LCD
One-Chip Solution for TFT-LCD
Hardware On-Screen Display (OSD)
Support resolution up to 240xRGBx320
Up to 24-bit RGB888 Digital Interface
Resize Function ( x 1/16, x8)
BT.60/BT.66 Digital YCbCr 4:2:2(8-/16-bit) Interface
RF Card Interface
RF Card Tags
ISO14443A/B all bit rates : 106/212/424/848kbps,
MiFare Series, etc
Acoustic Echo Canceller
Full Duplex AEC
Full-duplex operation during double-talk
situations
One channel AEC, one channel LEC up to 256ms shared
Cancels echoes with up to 10dB echo return
Advanced noise reduction(up to 20dB)
Speaker
Internal Speaker
Impedance : 8 +-15%ohm at 1kHz, 1.0 Vrms
Sound Pressure : 90 +- 3dB at 0.1W/10 CM
at 800Hz, 1.0kHz, 1.2kHz, 1.5kHz
Resonance Level : 550Hz +- 20%Hz at Fo Hz, 1.0Vrms
Frequency Range : Fo Hz ~20kHz
Input Power : Normal : 1.0 W, Max : 2.0W
Audio Amplifier
Internal Audio AMP.
1-W BTL Output(5V, 0.11 % THD+N)
Uncompensated Gains of 2 to 20 (BTL Mode)
Thermal and Shot-circuit Protection
High Supply Ripple Rejection Ratio
Audio Interface
Input
Internal MIC In
Output
Internal Speaker Out
I/O Interface
I/O Port
RS232/RS422/RS485 Interface : 2-Port
Alarm Input : 2 Port
Relay Out : 2 Port
Power & Operation Environments
Power Requirement
External Power VAC 110~220 VAC, 50/60Hz, 12V 1A
PoE (Power over Ethernet)
IEEE802.3af compliant
Input voltage range 36V to 57V
Short-circuit Protection
