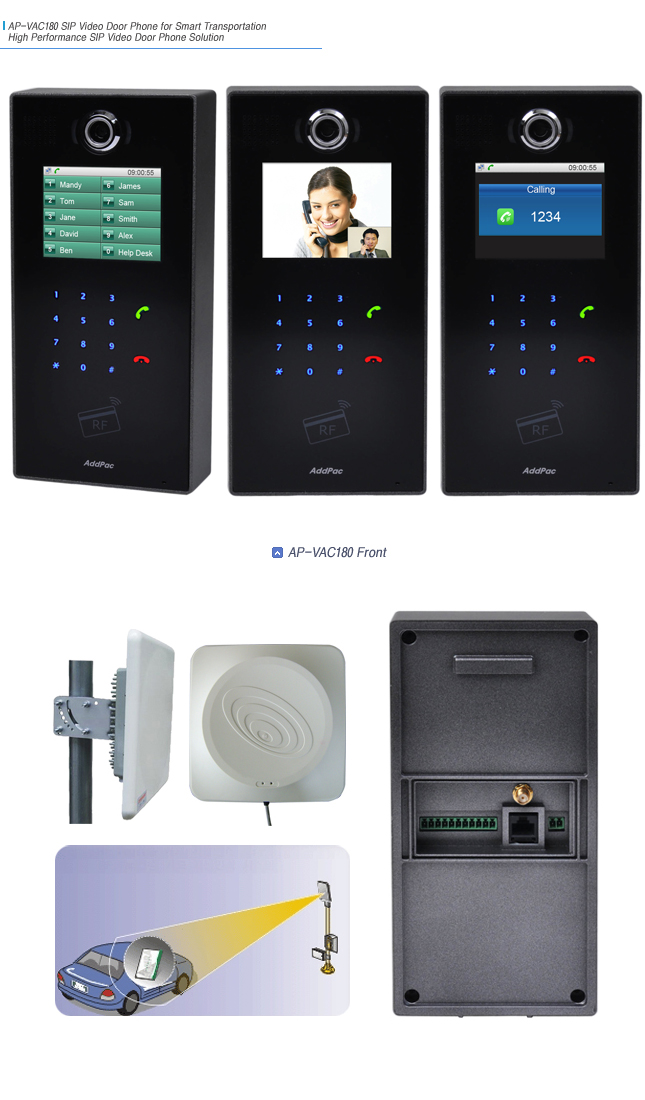

AP-VAC180 IP 비디오 도어폰(차량출입)

AP-VAC180 SIP 비디오 도어폰은 IP 네트워크을 이용해 비디오 화면을 보면서 출입통제 기능을 수행하는 IP 비디오 도어폰입니다. SIP 표준 VoIP 신호처리 기능을 사용하여 애드팍 IP-PBX, 비디오 전화기, 소프트폰 과 연동하여 확장성이 뛰어납니다 최신의 오디오/비디오 코덱을 최적으로 지원합니다. 이제 IP 비디오 도어폰의 선택 기준은 VoIP 표준신호 체계 수용과 편리성입니다. 여러대의 AP-VAC180 이 사용되는 경우에는 애드팍의 DACS (Door Access Control System : IP-PBX + ㅅTime Attendance) 시스템과 함께 사용하여 IP 기반의 차량 출입 제어 솔루션을 제공할수 있습니다.
주차장같은 아웃도어 스마트 차량 출입통제 같은 응용서비스를 위해서, AP-VAC180은 내부에 탑재된 RF 모듈과 외부의 고성능UHF 안테나를 사용하여 차량 출입 제어를 할수 있는 시스템입니다. 스마트 차량 출입시스템의 RF 태그 인식 거리는 RF 모듈의 성능과 장비 외부에 장착된 UHF 안테나의 성능에 따라 결정됩니다.

스탠드얼론 SIP 비디오 도어폰 + 스마트 차량 출입 서비스

AP-VAC180 SIP 비디오 도어폰은 방문자를 식별한후에 게이트를 오픈 및 클로즈 하는 장비입니다. 이장비는 원격에서 출입문을 통제하기 위하여 알람 입력 및 릴레이 출력 (Alarm In, Relay Out ) 인터페이스와 RS485 인터페이스를 지원합니다. 내부 사용자를 위한 RF 카드 인식도 제공합니다. 또한 주차장 입구 같은 아웃도어 스마트 차량 출입통제 같은 응용서비스를 위해서, AP-VAC180은 내부에 탑재된 RF 모듈과 외부의 고성능UHF 안테나를 사용하여 차량 출입 제어를 할 수 있는 기능을 제공합니다. 스마트 차량 출입시스템의 RF 태그 인식 거리는 RF 모듈의 성능과 장비 외부에 장착된 UHF 안테나의 성능에 따라 결정됩니다. 스마트 차량을 위한 RF 태그는 차량내부의 운전석 앞 유리창 왼쪽에 부착되어 사용됩니다.
AP-VAC180 은 시스템 관리 기능을 지원합니다. 사용자 관리기능, 그룹 관리 기능, 설정 관리 기능, 차량용 RF 카드 관리 기능, 엑세스 로그 기능등을 지원합니다.

SIP 비디오 도어폰의 새로운 표준 “ 전이중화 통신 + Acoustic Echo Canceller”

AP-VAC180 SIP 비디오 도어폰은 애드팍이 그동안 VoIP 분야에서 축적해온 SIP시그널링기술과 음성처리 기술에 첨단 비디오 처리기술을 추가한 IP 비디오 도어폰입니다. AP-VAC250은 64Kbps ~ 1Mbps급의 네트워크까지 지원하기 때문에 인터넷으로 연결된 곳이라면 어디서나 사용할 수 있습니다. 특히 제한된 대역폭 상황에서 최적의 화질과 프레임 레이트 보장을 위한 'rate control' 기능을 통한 최적의 화질을 보장합니다. 사용자가 비디오 도어폰에서 내부 통화자의 화면을 볼수 있는 쌍방향 영상통화 기능은 선택적으로 지원할 수 있도록 설계되었습니다. 최신의 H.264 비디오 코덱를 지원합니다. 또한 기존의 아날로그 비디오 도어폰 방식과 비교해서 차별화된 향상된 통화 음질을 위해서 전이중 방식의 음성 통화 방식과 어코스틱 에코 켄슬러 기능을 제공 합니다.

펌웨어 업그레이드 가능한 구조

AP-VAC180 SIP 비디오 도어폰의 고성능 RISC CPU와 DSP는 모두 프로그래머블 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 기능추가, 변경이 있을 때마다 직접 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요없이 최신의 기능을 이용할 수 있습니다.

스마트 웹 메니져 기능

AP-VAC180 SIP 비디오 도어폰은 관리기능을 위해 스마트 웹 매니져 기능을 탑재하였습니다. 사용자 PC, 스마트폰, 테블릿 장치등에서 웹을 통하여 손쉽게SIP 비디오 도어폰 과 네트워크RF컨트롤러 장비 설정 및 관리 기능을 수행할 수 있습니다.

애드팍의 다양한 VoIP 및 비디오 솔루션 등은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 AP-VAC180은 애드팍의 IP 텔레포니 솔루션과 함께SIP 비디오 도어폰과 네트워크 기반의 RF 차량 출입 제어 솔루션을 요구하는 고객에게 높은 만족을 드리는 솔루션이 될 것입니다.

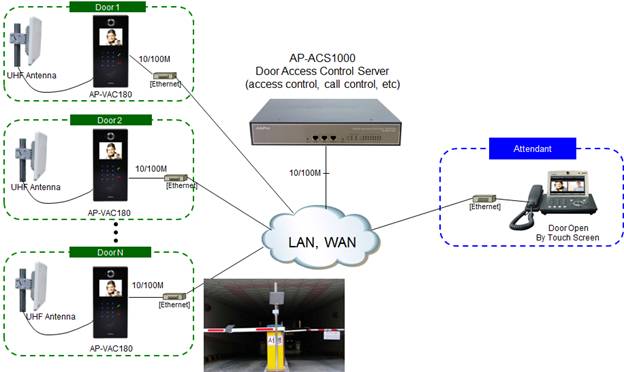

Network Diagram

CPU	High Performance RISC+DSP H/W Architecture
Memory	Flash Memory	512Mbyte
Memory	Main Memory	128Mbyte DDR
Network Interface Module	LAN Port	One(1) 10/100Mbps Fast Ethernet
Control & Display	3.5 Inch TFT Color LCD	One-Chip Solution for amorphous TFT-LCD Support resolution up to 240xRGBx320 Built-in 172800 bytes internal RAM 6,8,16, and 18-bit RGB Interface Resize Function ( x ½, x ¼) On-Chip Power Management System
RF Card Interface	RF Card Tags	ISO14443A/B all bit rates : 106/212/424/848kbps, MiFare Series, etc
Smart Transportation RF Interface	Protocol	ISO18000-6C, EPC class1 Gen 2
Smart Transportation RF Interface	RF Specification	Frequency Range 860~960 MHz Modulation System PR-ASK Kind of antenna Circular Polarization Antenna Air Protocol ISO18000-6C, EPC Global Class1 GEN Type FHSS Read Range <5m (dependent on reader placement and Tag type) Channel Number 6 Channel
Acoustic Echo Canceller	Full Duplex AEC	Full-duplex operation during double-talk situations One channel AEC, one channel LEC up to 256ms shared Cancels echoes with up to 10dB echo return Advanced noise reduction(up to 20dB)
Speaker	Internal Speaker	Impedance : 8 +-15%ohm at 1kHz, 1.0 Vrms Sound Pressure : 90 +- 3dB at 0.1W/10 CM at 800Hz, 1.0kHz, 1.2kHz, 1.5kHz Resonance Level : 550Hz +- 20%Hz at Fo Hz, 1.0Vrms Frequency Range : Fo Hz ~20kHz Input Power : Normal : 1.0 W, Max : 2.0W
Audio Amplifier	Internal Audio AMP.	1-W BTL Output(5V, 0.11 % THD+N) Uncompensated Gains of 2 to 20 (BTL Mode) Thermal and Shot-circuit Protection High Supply Ripple Rejection Ratio
Audio Interface	Input	Internal MIC In
Audio Interface	Output	Internal Speaker Out
I/O Interface	I/O Port	RS232/RS422/RS485 Interface : 2-Port
I/O Interface	I/O Port	Alarm Input : 2 Port Relay Out : 2 Port
Power & Operation Environments	Power Requirement	External Power VAC 110~220 VAC, 50/60Hz, 12V 1A
	PoE (Power over Ethernet)	IEEE802.3af compliant Input voltage range 36V to 57V Short-circuit Protection
	Operating Temperature	0°C to + 45°C (32° to 112°F)
	Storage Temperature	-40°C ~ +85°C (-40° ~ +185°F)
	Relative Humidity	5% ~ 95% (Non-condensing)

Basic Network Protocol	ARP, IP, IPv6, TCP, UDP, ICMP, ICMPv6, SCTP, IGMP, MLD
Routing Protocol	IPv4 : Static, IPv6 : Static
IPv4 Address Configuration	Fixed (Static)
	EUI-64
	Autoconfig (Neighbor Advertisement and Solicitation)
IPv6 Address Configuration	Fixed (Static)
	EUI-64
	Autoconfig (Neighbor Advertisement and Solicitation)
Service Protocol	FTP, Telnet, TFTP, DHCP Server/Relay, SNMP Server DNS Resolver , DDNS(nsupdate)
	Syslog
	IPv4/IPv6 policy control (QoS)
	VPDN (Virtual Provate Dial-up Network : L2TP Server)
Video Service	Video Codec : H,264, MPEG4
	Resolution : QVGA, etc. QVGA(320x240), etc
	Frame Rate : Up to 30fps with Wide QVGA-Resolution Up to 30fps with Wide QVGA-Resolution (MPEG-4)
	Operating Bandwidth : 64Kbps~1Mbps
Audio Service & Signaling Protocol	Voice Codec - G.711,G.726, etc.
	H.323/SIP Signaling Stack Support
	Enhanced QoS Management Features for Voice Traffics
Miscellaneous	Cisco Style CLI
	Standard & Extended IPv4/IPv6 Access List
	Multi-level User Account Management
	IP accounting
	STUN Client
Security Functions	Standard & Extended IP Access List
	Access Control and Data Protections
	Enable/Disable for Specific Protocols
	Multi-Level User Account Management
	Auto-disconnect for Telnet Sessions
Operation & Management	System Performance Analysis for Process, CPU, Connection I/F
	Configuration Backup & Restore
	Debugging, System Auditing, and Diagnostics Support
	System Booting and Auto-rebooting with Watchdog Feature
	System Managements with Data Logging
	IP Traffic Statistics with Accounting
Other Scalability Features	Network time Protocol(NTP) Support
