AP-NRC100 네트워크 차량출입 제어용RF 컨트롤러는 내부에 탑재된 RF 모듈과 외부의 고성능UHF 안테나를 사용하여 차량 출입 제어를 할수 있는 시스템입니다. 이 시스템은 네트워크 기반의 스탠드얼론 모드 (독립모드 : Standalone Mode) 를 위해서 LAN 인터페이스를 지원합니다. 또한 기존의 애드팍 IP 비디오 도어폰의 클론모드 (Clone Mode) 사용을 위해서 RS232/RS485 인터페이스를 동시에 지원합니다. 여러대의 AP-NRC100 이 사용되는 경우에는 애드팍의 DACS (Door Access Control System : IP-PBX + Time Attendance) 시스템과 함께 사용하여 IP 기반의 차량 출입 제어 솔루션을 제공할수 있습니다.
스탠드얼론 모드 및 클론 모드 (Standalone Mode and Clone Mode)
AP-NRC100 네트워크 차량출입 제어용 RF 컨트롤러는 RF 무선인터페이스를 통하여 차량을 식별한후에 차량용 게이트를 오픈 및 클로즈 하는 장비입니다. 이장비는 원격에서 자동 출입문을 통제하기 위하여 알람 입력 및 릴레이 출력 (Alarm In, Relay Out ) 인터페이스와 RS485 인터페이스를 지원합니다. AP-NRC100 은 시스템 관리 기능을 지원합니다. 사용자 관리기능, 그룹 관리 기능, 설정 관리 기능, 차량용 RF 카드 관리 기능, 엑세스 로그 기능등을 지원합니다. 차량 출입 정보 같은 응용서비스 확장을 위해서AP-NRC100 은 애드팍의 DACS (Door Access Control System : IP-PBX + Time Attendance) 시스템과 함께 사용하여 IP 기반의 차량 출입 제어 솔루션을 제공할수 있습니다. 애드팍 DACS 시스템은 로그인 제어, 차량 출입 정보 저장, 스마트홈 월패드로 차량정보 전달 기능, 스마트폰으로 차량정보 전달기능, 관리자 보고 기능들을 지원할 수 있습니다.
이 시스템은 스탠드얼론 모드 (독립모드 : Standalone Mode) 를 위해서 LAN 인터페이스를 지원합니다.또한 기존의 애드팍 IP 비디오 도어폰의 클론모드 (Clone Mode) 사용을 위해서 RS232/RS485 인터페이스를 동시에 지원합니다.
펌웨어 업그레이드 가능한 구조
AP-NRC100 네트워크 차량출입 제어용 RF 컨트롤러의 고성능 RISC CPU와 DSP는 모두프로그래머블 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 기능추가, 변경이 있을 때마다 직접 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요없이 최신의 기능을 이용할 수 있습니다.
스마트 웹 메니져 기능
AP-NRC100 네트워크 차량출입 제어용 RF 컨트롤러는관리기능을 위해 스마트 웹 매니져 기능을 탑재하였습니다. 사용자 PC, 스마트폰, 테블릿 장치등에서 웹을 통하여 손쉽게네트워크RF컨트롤러 장비 설정 및 관리 기능을 수행할 수 있습니다.
애드팍의 다양한 VoIP 및 비디오 솔루션 등은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 AP-NRC100은 애드팍의 IP 텔레포니 솔루션과 함께 네트워크 기반의 RF 차량 출입 제어 솔루션을 요구하는 고객에게 높은 만족을 드리는 솔루션이 될 것입니다.

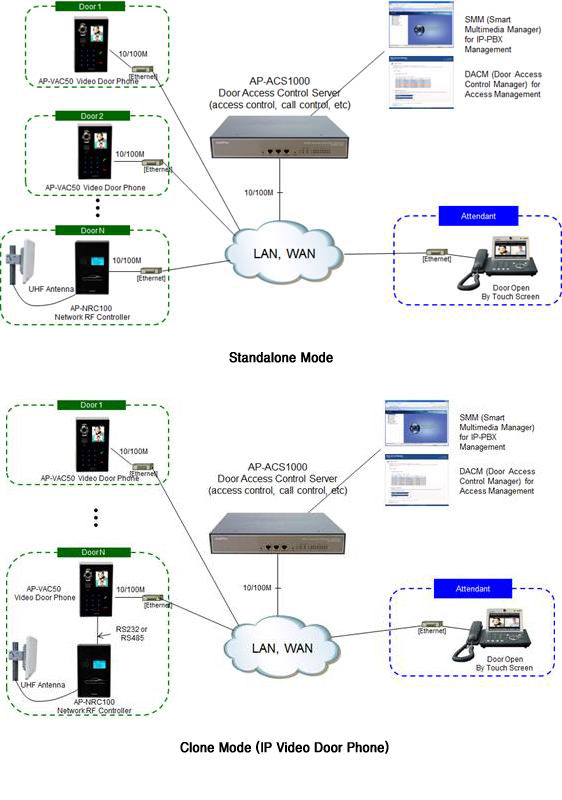

Network Diagram
Overall Features
High performance RF controller solution for
smart transportation
Network (LAN) based RF Controller Solution :
Standalone Mode
RS232/RS485 Interface Support for AddPac IP
Video Door Phone Interworking : Clone Mode
Interworking with AddPac ACS(Access Control
Server) for RF Registration
RF Controller Interface using High Performance
External UHF Antenna
Blue LED backlight LCD, 128 x 64 display
resolution
Network interface: 10/100Mbps fast Ethernet
interface x 1
Support RS232/RS422/RS485 interface, alarm
input, relay output port
Support Power over Ethernet (PoE) : Option
Microprocessor
High Performance RISC H/W Architecture
Memory
Flash Memory
4Mbyte
SDRAM Memory
32Mbyte DDR
Network Interface
LAN Port
One(1) 10/100Mbps Fast Ethernet
Control & Display
LCD
Display Type : FSTN, Positive
Built-in Controller : ST7567
Blue LED Backlight
Active Area : 35.48(W) x 22.38(H)
Number of Dots : 128 x 64
RF Interface for Vehicle Entrance Control
Protocol Supported
ISO18000-6C, EPC class1 Gen 2
RF Specification
Frequency Range
860~960 MHz
Modulation System
PR-ASK
Kind of antenna
Circular Polarization Antenna
Air Protocol
ISO18000-6C, EPC Global Class1 GEN
Type
FHSS
Read Range
<5m (dependent on reader placement and Tag type)
Channel Number
6 Channel
Speaker
Internal Speaker
Impedance : 8 +-15%ohm at 1kHz, 1.0 Vrms
Sound Pressure : 90 +- 3dB at 0.1W/10 CM
at 800Hz, 1.0kHz, 1.2kHz, 1.5kHz
Resonance Level : 550Hz +- 20%Hz at Fo Hz, 1.0Vrms
Frequency Range : Fo Hz ~20kHz
Input Power : Normal : 1.0 W, Max : 2.0W
I/O Interface
I/O Port
RS232/RS485 Interface
Alarm Input : 2 Port
Relay Out : 2 Port
Power Requirement
External Power VAC 110~220 VAC, 50/60Hz, 12V 1A
PoE (Power over Ethernet)
IEEE802.3af compliant
Input voltage range 36V to 57V
Short-circuit Protection
