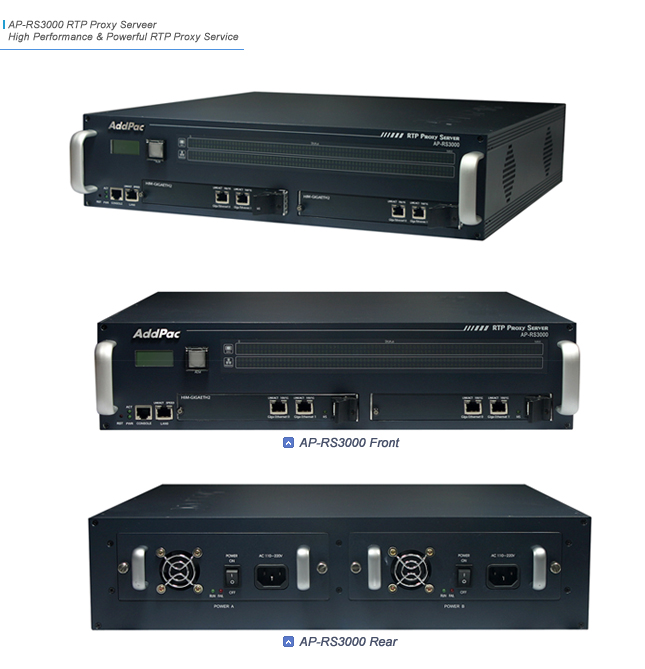

AP-RS3000 RTP Proxy 서버는 SIP 서버와 같은 Call Manager 환경에서 공인 IP, 사설 IP 가 혼용되어 사용할 때 사설 IP 문제를 해결하기 위해 사용되는 Application Aware 고성능 네트워크 장비입니다. RTP 프록시 기능을 위해서 10/100/1000Mbps 기가비트 이더넷을 지원하는 2개의 모듈을 장착할 수 있으며, 시스템 관리를 위해서 10/100Mbps 패스트 이더넷 인터페이스와 CLI(Command Line Interface) 를 위한 RS-232C 인터페이스를 지원하여 다양한 IP 네트워크 환경에서 사용될 수 있습니다.

SIP 서버와 IP 전화기로 구성되는 다양한 엔터프라이즈 네트워크 환경은 많은 개수의 IP 전화기가 필요하기 때문에 공인 IP 어드레스의 자원고갈로 인해 IP version6 나 NAT 환경의 사설 IP 어드레스의 지원을 반드시 필요로 합니다. 이러한 사설 IP 어드레스 환경에서 End-to-End 단말 사이에 원활한 멀티미디어 통신을 위해서는 RTP 프록시 기능을 필요로 합니다.

애드팍 테크놀러지의 AP-RS3000 RTP 프록시 서버는 IP 전화기 같은 Edge 단말기 사이에서 사설 IP 단말기 와 공인 IP 단말기 사이의 통신, NAT 환경하의 사설 IP 단말과 공인 IP 단말기 사이의 통신, 사설 IP 단말기 사이의 통신, 사설 IP 및 공인 IP 환경에서 오디오/비디오 방송 기능, 사설 IP 및 공인 IP 환경에서 오디오/비디오 Conference 기능을 제공할 수 있도록 설계되었습니다. AP-RS3000 은 VoIP 시그널링 프로토콜에 상관없이 즉 H.323, SIP, MGCP 같은 시그널링 프로토콜과 무관하게 동작할 수 있으며 IP version4/IP version6 듀얼 어드레스 체계를 지원할 수 있습니다.

주요 RTP 프록시 기능

사설 IP 단말기와 공인 IP 단말기 통신

애드팍 SIP 서버, 애드팍 RTP 프록시 서버가 사설 IP 어드레스와 공인 IP 어드레스를 동시에 가지고 있는 경우에 사용될수 있는 네트워크 구성입니다. 예를들어 RTP 프록시 서버가 LAN0 는 공인 IP 어드레스, LAN1 은 사설 IP 어드레스를 가지고 있는 경우에 해당되며, RTP 프록시 서버를 통해서 사설망에 있는 IP 전화기나 영상 IP 전화기와 공인망에 있는 IP 멀티미디어 단말사이에 통신이 가능합니다. SIP 서버와 RTP 프록시 서버는 사설망과 공인망사이에 위치할 수 있습니다.

NAT 환경하의 사설 IP 단말기와 공인 IP 단말기 통신

애드팍 SIP 서버, 애드팍 RTP 프록시 서버가 공인망에 위치하는 경우입니다.
RTP 프록시 서버는 공인 IP 어드레스를 가지고 있으며, 사설 IP 멀티미디어 단말기는 NAT 라우터 후단에 위치합니다. RTP 프록시 서버의 LAN0 는 공인 IP 어드레스를 가지고 있는 경우에 해당되며, RTP 프록시 서버를 통해서 NAT라우터 후단에 있는 사설망 IP 단말기와 공인망에 있는 IP 멀티미디어 단말사이에 통신이 가능합니다.



NAT 환경하의 사설 IP 단말기 사이의 통신

애드팍 SIP 서버, 애드팍 RTP 프록시 서버가 공인망에 위치하는 경우입니다.
RTP 프록시 서버는 공인 IP 어드레스를 가지고 있으며, 사설 IP 멀티미디어 단말기는 NAT 라우터 후단에 위치합니다. RTP 프록시 서버의 LAN0 는 공인 IP 어드레스를 가지고 있는 경우에 해당되며, RTP 프록시 서버를 통해서 NAT라우터 후단에 있는 사설망 IP 단말기와 또 다른 NAT 라우터 후단에 있는 사설망 IP 단말사이에 통신이 가능합니다.



공인 IPv6 단말기와 IPv4 사이의 통신

애드팍 SIP 서버, 애드팍 RTP 프록시 서버가 공인 IP version4 어드레스와 공인 IP version6 어드레스를 동시에 가지고 있는 경우에 사용될수 있는 네트워크 구성입니다. 예를 들어 RTP 프록시 서버가 LAN0 는 공인 IP version6 어드레스, LAN1 은 공인 IP version4 어드레스를 가지고 있는 경우에 해당되며, RTP 프록시 서버를 통해서 IP version6 망에 있는 IP 멀티미디어 단말기와 공인 IP version4 망에 있는 IP 멀티미디어 단말사이에 통신이 가능합니다. SIP 서버와 RTP 프록시 서버는 IP version4 와 IP version6 망 사이에 위치할 수 있습니다.



사설 IP 및 공인 IP 단말기 RTP 방송 기능

애드팍 SIP 서버, 애드팍 RTP 프록시 서버가 공인망에 위치하는 경우입니다.
RTP 프록시 서버는 공인 IP 어드레스를 가지고 있으며, 사설 IP 멀티미디어 단말기는 NAT 라우터 후단에 위치합니다. RTP 프록시 서버의 LAN0 는 공인 IP 어드레스를 가지고 있는 경우에 해당되며, 방송장비는 RTP 프록시 서버를 통해서 공인 IP 단말기 뿐만 아니라 NAT라우터 후단에 있는 사설망 IP 단말기들에게 RTP 방송기능을 수행할 수 있습니다. SIP 서버는 컨트롤 메시지(control message) 를 통해서 방송 소스단말과 방송 수신단말들을 설정할 수 있습니다.



펌웨어 업그레이드 가능한 DSP 기반의 HW 코덱

향후 기술 변화에 유연하게 대처할 수 있으며 기능추가, 변경이 있을 때마다 직접 애드팍 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요 없이 최신의 기능을 이용할 수 있습니다.

다양한 네트워크 기능 및 어드밴스 QoS 기능

애드팍 다양한 네트워크 프로토콜과 섬세한 QoS(Quality of Service), 에러 은닉(Concealment) 기술 등 영상 통신 서비스 환경에 특화 한 서비스뿐 아니라, 장애대비 및 로드 밸런싱을 위한 VRRP(Virtual Router Redundancy Protocol) 서비스에 이르기까지 첨단 기능과 서비스를 지원합니다. 따라서 네트워크 환경에 따라 나타날 수 있는 다양한 유형의 이슈를 유연하게 수용 가능합니다.
