VoiceFinder AP-MG10000은 19랙사이즈에 장착하여 VoIP 콜을 지원하는 ISP및 엔터프라이즈 시장 타겟의 중대형급 미디어 게이트웨이입니다. 하나의 임베디드 OS에서 H323, SIP, MGCP 등 VoIP 호 제어 프로토콜을 컨커런트하게 지원할 뿐 아니라 표준 QoS와 애드팍 고유의 QoS 알고리즘을 통해 어떠한 IP 네트워크 환경에서도 높은 품질의 통화를 보장합니다.

확장성이 용이한 시스템 구조

AP-MG10000은 19인치 표준 랙에 장착할 수 있도록 설계되었습니다. 다양한 아날로그 인터페이스 기능, 디지털인터페이스기능 및 콜매니져 기능을 탑재하여 높은 안정성을 지원합니다. 또한 각 어셈블리별로 분리형 구조로 설계되어 아날로그 어셈블리, 디지털 어셈블리등으로 용량 확장을 Scalable 하게 지원할수 있습니다. 다양한 보이스 미디어 인터페이스를 지원하며, 추가적으로 전통적인 레거시(Legacy) 한 아날로그 인터페이스를 각 어셈블리별로 확장할수 있는 구조로 설계되었습니다. 표준 QoS(Quality of Service)뿐 아니라 애드팍 고유의 QoS 알고리즘을 통해 어떠한 IP 네트워크 환경에서도 높은 품질의 통화를 보장합니다. AP-MG10000 의 아날로그 어셈블리는 기본적으로 최대 512 VoIP 콜을 지원할수 있도록 설계되었으며 FXS, FXO, E&M 등 다양한 아날로그 인터페이스를 지원합니다. 아날로그 어셈블리는 장비의 안정성을 위해서 CPU 이중화 및 모듈타입의 전원이중화 기능을 옵션으로 지원 가능 합니다. 디지털어셈블리는 최대 120채널 (4E1 = 4 x 30) VoIP 콜을 지원할수 있도록 설계되었습니다. E1, 2E1 모듈들이 있으면 확장성을 설계가능하며, 추가 증설이 가능하도록 디자인 되었습니다. 또한 전원이중화를 채택하여 안정성을 높였으며 디지털 E1/T1 모듈도 핫-스왑(Hot-Swap) 기능을 제공하여 사용중에도 모듈교환이 가능하게 설계되었습니다.

후회 없는 탁월한 선택

애드팍의 수많은 VoIP 게이트웨이 시리즈 및 미디어게이트웨이는 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 녹아 있는 AP-MG10000은 대용량 고품질 VoIP 서비스를 원하는 고객의 요구를 확실하게 충족해줄 것입니다. 특히 AP-MG10000 미디어 게이트웨이는 하나의 임베디드 OS에서 H323, SIP, MGCP 등 VoIP 호 제어 프로토콜을 컨커런트하게 지원합니다.

안정성과 생존성을 강조한 구조

AP-MG10000 은 기본설정이 아날로그512채널 + 디지털120채널의 VoIP 콜을 동시에 처리할수 있는 대용량 VoIP 미디어 게이트웨이 입니다. 동시에 시스템을 사용하는 사용자수가 많기 때문에 장비의 생존성과 안정성이 무엇보다도 중요한 요구사항입니다. AP-MG10000 은 이러한 안정성을 위해서 전원이중화 구조를 채택하였습니다. 모듈구조의 이중화 전원 공급장치의 장점은 전원모듈중의 하나가 장애를 일으킬 경우에 서비스의 중단 없이 모듈의 교체를 통해서 지속적인 서비스가 가능한 구조입니다. 또한 VoIP I/O 모듈 슬롯도 Hot-Swap 구조를 채택하여 인서비스 중에도 보드를 탈 부착할 수 있게 설계되었습니다. 이러한 기능은 모듈의 장애발생시나 모듈 증설시 시스템의 Shut-Down 없이도 안전하게 서비스를 가능하게 합니다. 또한 콜매니져 IP 교환기 기능을 지원하는 CMA (Call Manager Assembly) 어셈블리를 제공하여 마스터 IP 교환기가 장애가 발생하여도 백업기능을 통해 독립적인 기능을 수행할수 있도록 설계되었습니다.

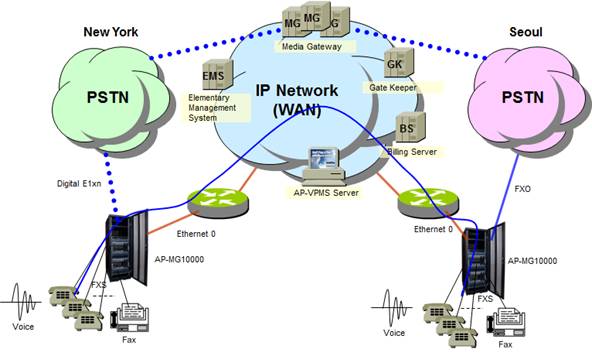

Network Diagram

	Scalable 한 대용량 미디어게이트웨이 시스템 아케텍쳐

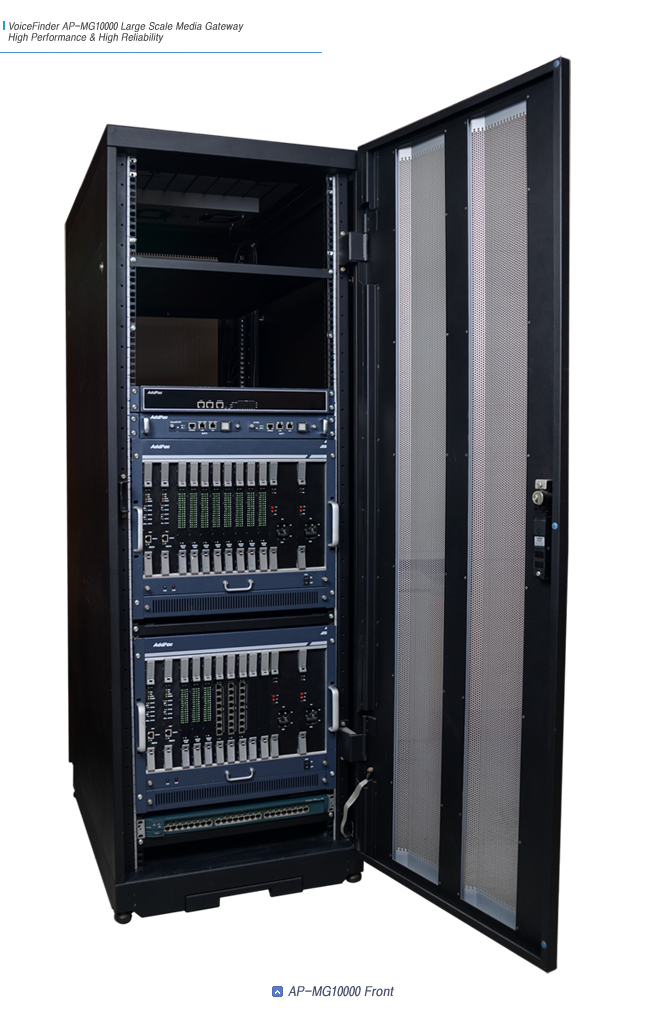

	19인치 랙 마운트에 장착하여 VoIP 콜을 지원하는 고집적 시스템

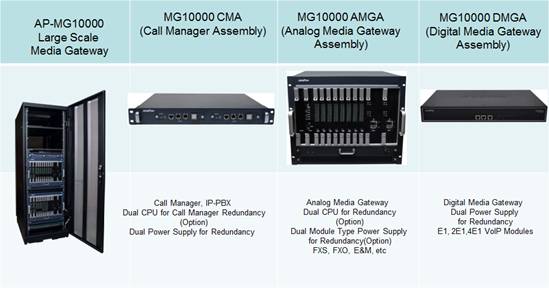

	아날로그 인터페이스, 디지털 인터페이스, 콜매니져 IP 교환기 기능 동시 탑재
	512채널 아날로그 인터페이스 제공 : 32-포트FXS, 32-포트FXO, 8-포트E&M, etc
	120채널 디지털 인터페이스: 1E1/T1, 2E1/T1 모듈지원, 확장기능
	- ISDN-PRI, R2, etc 시그널링 프로토콜 지원
	아날로그 어셈블리 CPU 이중화, 전원이중화
	디지털 어셈블리 전원이중화
	콜메니져 어셈블리 CPU 이중화, 전원이중화
	Hot-Swap 스타일의 핫스왑 구조
	G.723.1, G.726, G.729A, G.711 Voice Compressions
	H.323 v3 VoIP Protocol with ITU-T H.235 Security Feature
	ITU-T H.323 v3 VoIP Protocol with ITU-T H.235 Security Feature
	SIP, H.323 Concurrent Stack
	Support Voice Processing Features
	- VAD, DTMF,CNG,G.168, and T.38 G3 Fax Relay
	- G.723.1,G.729A,G.711 Voice Compressions
	High-performance IP-Routing Capability with Reliability
	Static and IEEE 802.1Q VLAN Routing Protocols
	Traffic Queuing, and SNMP MIB v2 for Network Management Features
	Standard & Extended Access List for Security Functions
	Essential Scalability Features such as DHCP Server & Relay, NAT/PAT, IEEE Transparent Bridging, IP Accounting, and Debugging/Diagnostics, etc.
