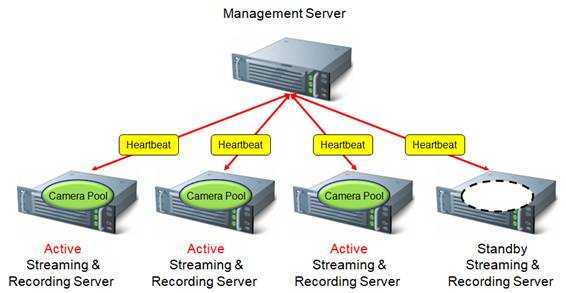

차세대 애드팍 Smart VMS 는 중대형 규모의 네트워크 CCTV 솔루션에서 지자체, 공공기관, 군등 다양한 분야에서 대규모의 IP 카메라를 종합적으로 운영 관리 하는 핵심 비디오 관리시스템 입니다. 시스템 안정성 및 Fault Tolerant 서비스 대비를 위해서 주요기능을 담당하는 서버들은 이중화 구성 및 모듈로 구성으로 설계 되었습니다. 주요서버들은 비디오 스트리밍 분배 서버, 외부 연계 비디오 스트리밍 서버, 비디오 저장을 담당하는 서버, 카메라 PTZ제어, 투어링, 오토메이션 를 담당하는 제어서버, 도메인 관리 및 각각의 사용자 인터페이스를 담당하는 관리 서버, CCTV 관리자들이 운영하는 영상표출 같은 관제 PC 소프트웨어 들로 구성되어 있습니다.

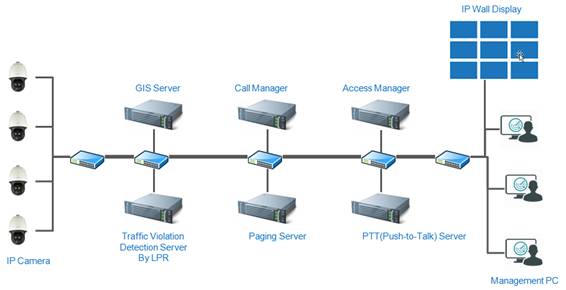

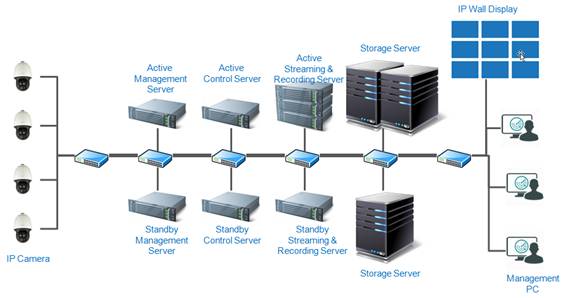

Smart VMS 시스템 구조

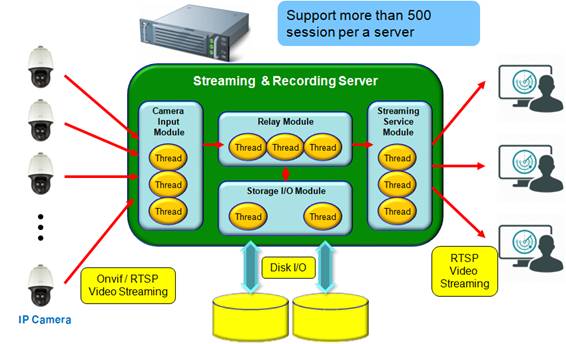

Smart VMS 어플리케이션 서버 구성

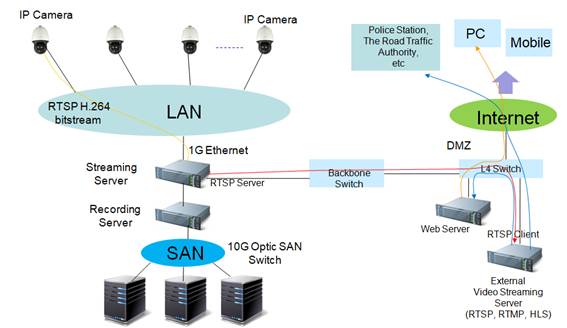

외부 연계 영상분배 서버
외부 연계 영상분배서버는 애드팍의 CCTV Smart VMS 솔루션에서 가장 가장 중요한 핵심 기능중의 하나입니다.
대국민 서비스를 위한 웹서버 인터페이스나 CCTV 영상을 필요로 하는 외부기관에 비디오 스트리밍을 전송하는 영상분배 기능은 RTSP 프로토콜 기반으로 내부망용 RTSP 영상분배서버와 연동하여 Full HD/HD/D1 등 비디오 비트 스트림을 외부망에 분배전달하는 기능을 지원합니다. D1, HD, 풀 HD 비디오 비트 스트림을 입력 64채널 출력 128채널 까지 기본적으로 지원합니다. 대용량 네트워크 CCTV 구축에 최적화 되도록 모듈 기반으로 설계되어 확장성이 뛰어납니다. 외부 연동 비디오 스트리밍 프로토콜은 RTSP, RTMP,HLS 등을 지원합니다.
애드팍 외부 연계 영상 분배서버는 웹서버와 결합해 영상감시·도로교통관리·환경 방재감시 등 다양한 분야에 적용할 수 있습니다. 외부 연계 영상 분배서버는 RTSP, RTMP, HLS 기반의 PC 클라이언트 플레이어, 스마트 폰 (IOS, Android) 등 다양한 영상 솔루션과 호환되기 때문에 응용 범위 또는 분야에 따라 다양한 장비를 적용해 효율적인 대용량 HD 네트워크 CCTV 시스템 환경을 구축할 수 있습니다.
외부 연계 영상 분배서버는 내부망 RTSP 영상 분배서버에서 발생되는 비디오 비트 스트림을 수신하는 입력단에서는 RTSP 클라이언트 기능을 수행하며 출력단에서는 RTSP 서버 기능, RTMP 서버 기능, HLS 서버기능 들을 수행하여 비디오 디코더 단에서 온디맨드(On-Demand) 로 비디오 비트 스트림을 전송할 수 있도록 설계되었습니다.
외부 연계 비디오 스트리밍 분배서버는 RTSP 표준 프로토콜을 입력 기반으로 N:M 입출력 구조로 설계되어 확장성이 뛰어납니다. Large Scale Network CCTV 설계 시에 적합한 구조로 최적화 되어있습니다. 외부 연계 영상 분배서버는 Parallel, Cascade 구조로 연결하여 사용할 수 있으며 다양한 Topology 을 적용 사용할 수 있습니다. 하나의 Master 에 여러 개의 Slave 분배서버를 관리하는 기능도 가능하고, 각 분배서버를 독립적으로 관리 운용하는 기능도 지원합니다.
