비디오 스트리밍을 담당하는 영상분배 기능은 RTSP 프로토콜 기반으로 비디오 인코더와 비디오 디코더 사이에 위치하여 Full HD/HD/D1 등 비디오 비트 스트림을 분배하는 기능을 지원합니다. 10Mbps 급의 풀 HD 비디오 비트 스트림을 입력 64채널 출력 128채널 까지 지원합니다. 대용량 네트워크 CCTV 구축에 최적화 되도록 모듈 기반으로 설계되어 확장성이 뛰어납니다. 애드팍 영상 분배서버는 저장서버,제어서버, 관리서버, 풀 HD 비디오코덱, 풀 HD 디스플레이 장치, 풀 HD 자막기, 풀 HD 화면분할기등과 결합해 영상감시?도로교통관리?환경 방재감시 등 다양한 분야에 적용할 수 있습니다. 영상 분배서버는 RTSP 기반의 다양한 영상 솔루션과 호환되기 때문에 응용 범위 또는 분야에 따라 다양한 장비를 적용해 효율적인 대용량 HD 네트워크 CCTV 시스템 환경을 구축할 수 있습니다.

비디오 스트리밍 분배서버는 RTSP 표준 프로토콜을 기반으로 N:M 입출력 구조로 설계되어 확장성이 뛰어납니다. Large Scale Network CCTV 설계 시에 적합한 구조로 최적화 되어있습니다.

IP 카메라 비디오 스트림 저장을 담당하는 영상저장 기능은 차세대 고성능 네트워크 기반의 디지털 비디오 레코딩 및 프로세싱 장비로 상용서버 기반의 비디오 저장 서버입니다. RTSP 프로토콜 기반으로 영상 분배서버에 접속하여 멀티채널 CCTV 카메라 비디오 스트림을 저장하는 기능을 수행합니다. 대용량 네트워크 CCTV 구축에 최적화 되도록 설계되어 확장성이 뛰어납니다.
IP 네트워크 기반의 고성능 영상통신에 대한 높은 관심만큼 IP 기반의 네트워크 CCTV 영상장비에 대한 인기도 올라가고 있습니다. 애드팍의 IP 카메라 저장서버는 애드팍의 영상분배서버, 제어서버, 관리서버, 풀 HD 비디오 코덱, 디스플레이 장치, 풀 HD 자막기, 풀HD 화면분할기등과 결합해 영상감시?도로교통관리?환경 방재감시 등 다양한 분야에 적용할 수 있습니다. 특히 영상 저장서버는 RTSP 기반의 다양한 영상 솔루션(분배서버, 풀 HD 인코더,풀 HD 디코더 등) 과 호환되기 때문에 응용 범위 또는 분야에 따라 다양한 장비를 적용해 효율적인 대용량 HD 네트워크 CCTV 시스템 환경을 구축할 수 있습니다.

영상 저장 서버는 비디오 인코더(RTSP Server) 에서 발생되는 비디오 비트스트림(bit stream)을 수신하는 입력단에서는 RTSP Client 기능을 수행합니다. 비디오 인코더 장비나 분배서버를 통해서 수신된 압축된 영상정보는 영상 저장서버의 하드디스크에서 저장됩니다. 저장된 영상정보를 재생하기 위해서 영상 저장서버의 출력단에서는 RTSP Server 기능을 수행하여 비디오 디코더 (RTSP Client) 에 On-Demand 로 비디오 비트 스트림을 전송할 수 있도록 설계되었습니다. 입력단에서의 Transport Layer 프로토콜은 안정된 패킷 수신을 위해서는 Mandatory 로 TCP 프로토콜을 사용하고, RTSP Server 출력단에서는 비디오 디코더 같은 수신단의 다양한 응용서비스에 유연하게 대응할 수 있도록 Option 으로 TCP 또는 UDP 프로토콜을 동시에 제공할 수 있도록 설계되었습니다.

애드팍 IP 카메라 영상 저장서버는 Network CCTV 시스템구조에서 RTSP 기반으로 비디오 인코딩 비트 스트림을 하드디스크에 저장/재생하는 기능을 수행합니다. 리눅스 기반의 상용서버 플렛폼을 사용하며 분배서버 일체형과 분리형 타입을 둘 다 지원할 수 있도록 설계되었습니다.

Smart VMS 제어서버

Smart VMS 제어서버는 상용서버기반의 HD 네트워크 CCTV 제어서버입니다. 카메라 제어, 센서 제어, 이벤트제어, 카메라 투어링, 액션플랜 핸들링, 자막제어등 대용량 네트워크 CCTV에서 카메라 제어, 센서제어, 이벤트수집 및 핸들링 하는 기능을 수행하는 장비입니다. 대용량 CCTV 시스템 에서 컨트롤 타워 역할을 하는 장비로서 영상감시?교통관리?환경/방재감시 등 다양한 실시간 영상 응용분야에 적용할 수 있습니다.

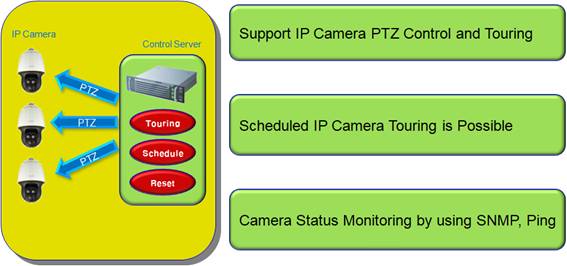

Smart VMS 제어서버는 CCTV 카메라 제어기를 통하여 IP 카메라 PAN, TILT, ZOOM, Focus 기능을 제공합니다. PTZ Reset 기능, PTZ Sequence 제어기능, 카메라 PTZ 제어시 Live 영상확인 기능도 제공합니다.

Smart VMS 제어서버는 CCTV 영상정보에 Overlay 된 자막정보에 대한 제어 기능을 제공합니다. 문자, 이미지 출력 기능 및 좌표 지정, 문자 스크롤, 폰트 설정, 외곽선 등을 지원하며 다양한 자막 표출기능을 제공합니다.
또한 온도/습도 센서 연동 기능, 연동 정보 자막 표출 기능, 자동 자막 기능 (PTZ 좌표에 따른 변동 자막 표출 기능) 등 외부장비와의 연동 기능도 제공할 수 있으며, 자막 상태를 저장하여 필요시 차후에 복원하는 기능도 제공합니다.
Smart VMS 제어서버는 비디오 디코더 및 화면 분할기의 화면 제어 및 상태 관리 기능을 제공합니다. 화면 분할기는 4화면, 9화면 분할기를 지원하며, 특정 카메라에 대한 영상을 비디오 디코더에 할당하는 기능도 지원합니다. 또한 비디오 디코더 단에서 영상 시퀀스 관리 기능을 제공하여 하나의 비디오 디코더에서 여러 대의 카메라 비디오 화면을 순차적으로 디스플레이 할 수 있는 기능을 지원합니다. 영상 Sequence 생성/삭제/변경 기능, Sequence 할당 기능을 제공합니다.
Smart VMS 제어서버는 시스템 유지보수, 디버깅 및 상태관리를 위해 운영자 이벤트 관리 기능, 디바이스 상태 관리 기능, 제어 이력 관리 기능, 로그 관리 기능을 제공합니다. 운영자 관리기능은 운영관리자에 대한 등록/변경/삭제기능, 계정 활성화/비활성화 기능, 권한별 접근 제어 기능, 접속 이력 관리 기능을 제공합니다.

Smart VMS 관리 서버

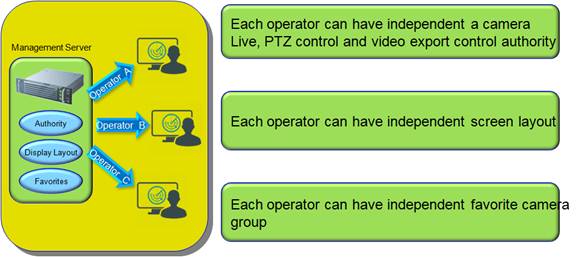

Smart VMS 관리서버는 상용서버기반의 HD 네트워크 CCTV 관리서버입니다. 영상분배 및 저장서버 도메인 그룹관리, 사용자 카메라 컨트롤, 비디오 반출기능 권한관리, 사용자 영상표출 레이아웃관리, 카메라 그룹 즐겨찾기 관리, 카메라 공유 기능, 그룹 공유기능, 영상표출 레이아웃 공유기능 들을 지원합니다.

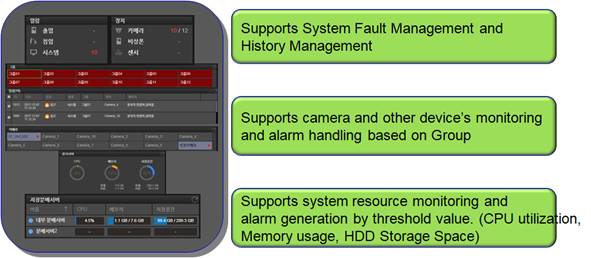

Smart VMS 관리서버는 시스템 장애 관리 및 장애 이력관리들을 지원합니다. 그룹 단위별 카메라 및 디바이스 상태 모니터링 기능, 알람 핸들링 기능을 지원합니다. 또한 시스템 리소스 (CPU, 메모리 사용량, HDD 저장공간) 모니터링 및 기준값에 의한 알람 발생 기능들을 지원합니다.

애드팍 Smart VMS 관제 PC 소프트웨어는 윈도우 기반으로 설계되어 Smart VMS 영상표출 소프트웨어, 각종 센서 알람관리, 방송관리를 위한 통합 관제 소프트웨어, 전자지도 기반 소프트웨어로 구성되어 있습니다.

Smart VMS 영상표출 소트프웨어는 애드팍의 차세대 네트워크 VMS 솔루션에서 MS Window 기반의 PC 플랫포옴 환경에서 멀티채널 IP 카메라 영상 표출 소프트웨어 입니다. 사용자의 장시간 CCTV 카메라 모니터 노출시 시각적 피로도를 줄이기 위해 다크 칼라로 디자인 되었습니다. H.264, MJPEG, MPEG4 비디오 코덱 뿐만 아니라 Low BitRate 인 차세대 비디오 코덱인 H.265 비디오 코덱도 옵션으로 지원할 수 있도록 설계되었습니다. 또한 기본적인 Full HD 영상표출 시스템 인터페이스외에 4K UHD 영상표출 시스템 인터페이스도 선택적으로 지원할 수 있습니다.

애드팍 Smart VMS Viewer 는 분배서버 및 저장서버로부터 RTSP 전송 프로토콜을 사용해서 라이브 동영상 비트스트림을 수신한 다음 디코딩하여 화면에 출력하는 기능을 수행합니다. Smart DVR Viewer 는 최대 16개의 네트워크 카메라로부터 수신된 H264 기반의 멀티채널 라이브 영상 비트스트림을 RTSP TCP/IP 수신, 비디오 디코딩, 윈도우 화면에 디스플레이 할 수 있습니다. MS-Window 기반의 설계되어 전체화면 크기를 다양하게 조절할 수 있으며, 왼쪽 창에 있는 라이브 영상 카메라 리스트에서 마우스 드래깅을 사용하여 IP 카메라의 감시노드를 활성화 시킬 수 있습니다. Smart DVR Viewer 는 DVR 서버에 저장된 개별 아카이브(Archive) 영상을 플레이 할 수 있는 기능을 제공합니다. 네트워크 카메라 별로 저장된 날짜별, 시간대별 미디어 파일을 디코딩하는 플레이어를 제공합니다. Smart DVR Viewer 에서 아카이브 영상 플레이어는 네크워크 카메라의 대역폭, 프레임레이트, 비디오 해상도 같은 상세한 정보를 보여주며, 화면 스킵, 저속 감기(1/4,1/2 배속) 및 빨리 감기(2배속, 4배속, 8배속등) 기능들을 제공합니다.

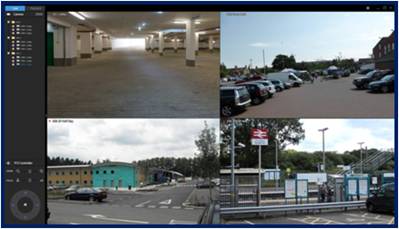

Smart VMS Viewer 는 다양한 화면 레이아웃 기능을 제공합니다. 1자화면, 4자 화면, 9자 화면, 16자 화면 및 여러 개의 주화면 모드 등을 지원합니다. 화면 크기는 윈도우의 오른쪽 하단부분을 마우스를 사용해서 디스플레이 화면크기를 조절할 수 있습니다. 왼쪽과 상단에 있는 제어판도 카메라 영상과 함께 선택적으로 화면에 디스플레이 할 수 있습니다.

Smart VMS Viewer 는 4자화면, 9자화면 같은 멀티채널 비디오 화면 표출 기능을 다양한 화면 레이아웃 기능을 통해서 제공합니다. 또한 각 비디오 화면(IP카메라) 에 대한 위치 및 카메라 정보를 영상표출에 오버레이 디스플레이하는 자막기능을 제공합니다. 또한 비디오 화면 내에서 자막정보가 위치하는 지점을 설정하는 기능을 제공하여 사용자가 원하는 위치에 자막정보를 표시할 수 있도록 설계되었습니다.

Smart VMS Viewer 는 각 IP 카메라에 대한 Onvif PAN/TILT/ZOOM 제어를 수행합니다. Smart DVR Manager 를 통한 제어권을 통해서 Smart DVR Viewer 의 특정 IP 카메라에 대한 화면 선택에 의해 PAN/TILT/ZOOM 기능과 함께 카메라의 밝기제어, Mirror 기능, Reset 기능 등을 부가적으로 지원 가능합니다.

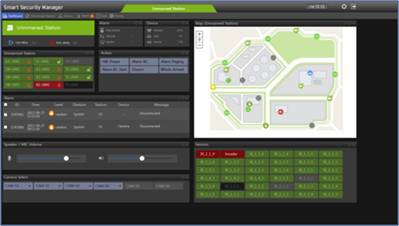

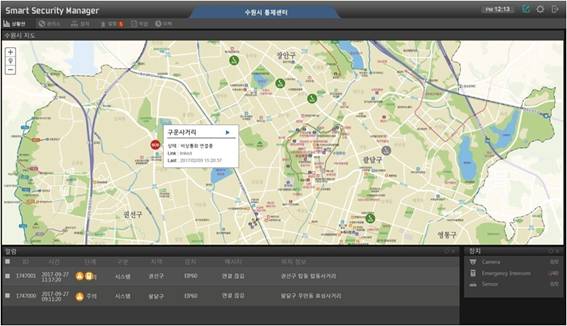

지도맵(MAP) 기반의 관제시스템소프트웨어는 보안구역을 표시하는지도상에 IP 카메라, 침입탐지센서들, 알람, IP 경고방송터미널, 비디오 출입제어시스템등 다양한 IP 기반의 단말기를 오버레이 (Overlay) 배치하여 실시간으로 시큐리티상황을 한눈에 파악하도록 설계되었습니다.

지도맵(MAP) 기반의 관제시스템소프트웨어는 시큐리티 관제 모니터링 기능과 지도맵 상에 장비를 배치하는 맵 편집기 기능으로 두가지로 구성되어있습니다. 모니터링 기능과 지도화면을 타일(Tile) 형태로 여러개 화면을 배치할 수 있으며 부분 확대 화면을 동시에 표출하는 기능도 제공합니다.
