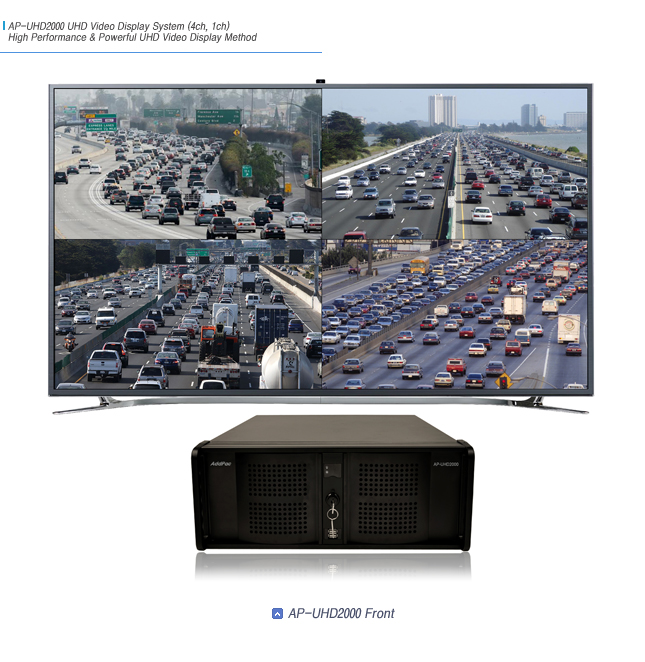

AP-UHD2000 장치는 네트워크 CCTV 용 RTSP 기반의 4K UHD (3840 x 2160) 영상표출 장비입니다. UHD TV 와 연결하여 사용할 수 있으며, 비교적 낮은 대역폭으로 고화질을 제공하는 차세대 비디오 코덱인 H264 비디오 코덱을 지원합니다. 도로감시, 환경감시, 항만감시 등 다양한 IP 기반의 실시간 UHD 급 CCTV 디스플레이 장치로 사용할 수 있습니다.
IP 네트워크 기반의 CCTV 에 대한 높은 관심만큼 UHD 급 고성능 CCTV 에 대한 인기도 올라가고 있습니다. 그동안 IP 기반의 풀 HD급 NVDR (Network DVR)은 대역폭, 네트워크 인프라, 도입비용 문제 때문에 UHD 고품질 CCTV 영상을 지원하는 하드웨어 영상장비는 뛰어난 성능에도 불구하고 쉽게 접근하기 어려웠던 게 사실입니다. 이제 적당한 가격에 그동안 생각하지 못했던 낮은 전송 대역폭에 고화질을 지원하는 IP 기반의 UHD CCTV 솔루션이 펼쳐집니다. 그 가운데에 H.264 코덱을 지원하는 AP-UHD2000 UHD 영상표출 장치가 있습니다. 초고속 인터넷?전용회선?메트로 이더넷 등 다양한 WAN 환경과 결합해 도로감시, 교통감시, 환경감시, 항만감시 등 UHD CCTV 솔루션이 필요한 다양한 분야에 적용할 수 있습니다.
특히 AP-UHD2000 은 애드팍의 네트워크 CCTV 솔루션인 풀 HD 비디오 코덱, RTSP 분배서버 등 애드팍의 다양한 풀 HD CCTV 솔루션과 연동되기 때문에 응용 범위 또는 분야에 따라 다양한 장비를 적용해 효율적인 CCTV 환경을 구축할 수 있습니다.
H.264 코덱 지원하는 UHD CCTV 영상표출 솔루션
애드팍 AP-UHD2000 IP 기반 UHD 영상표출 장치는 인텔 고성능 프로세서를 사용하여 뛰어난 성능과 안정성을 기반으로 지금까지의 솔루션에서 꿈꾸기 어려웠던 실시간 고품질의 UHD CCTV급 Live 디스플레이 장치입니다. 비디오 코덱은 풀 HD급 H.264 코덱을 지원합니다. UHD TV 와의 연결을 위해서 HDMI 인터페이스를 지원합니다.
풀 HD 급 멀티채널 동시 지원 기능 제공
애드팍 AP-UHD2000 UHD 영상표출 장치는 최대 4개의 풀 HD 급 비디오 영상을 디코딩 할 수 있는 능력을 제공합니다. 풀 HD 및 HD 영상도 동시 지원할 수 있으며 채널별로 HD(720P) 영상을 선택적으로 지원가능 할 수 있습니다. HDMI 출력단은 다운스케일링 없이 4개의 H.264 디코딩된 풀 HD 화면을 믹싱하여 그대로 UHD 화면에 디스플레이 할수 있도록 설계 되었습니다. 4 화면 출력 기능이 내장되어 UHD 급으로 한 개의 화면 또는 4개의 화면을 동시에 볼 수 있도록 설계되었습니다.
RTSP 기반의 HD급 실시간 비디오 디코더
RTSP 프로토콜은 Large-Scale 네트워크 CCTV 시스템에서 사용되는 가장 기본적인 프로토콜입니다. 확장성이 용이해서 이기종간의 연동성이 뛰어납니다. 애드팍의 네트워크 풀 HD CCTV 솔루션중의 하나인 RTSP 분배서버는 비디오 비트 스트림을 수신하는 입력단에서는 RTSP Client 기능을 수행하며 출력단에서는 RTSP Server 기능을 수행하여 비디오 디코더 (RTSP Client) 에 On-Demand 로 비디오 비트 스트림을 전송할 수 있도록 설계되었습니다. 입력단에서의 Transport Layer 프로토콜은 안정된 패킷 수신을 위해서는 Mandatory 로 TCP 프로토콜을 사용하고, RTSP Server 출력단에서는 비디오 디코더 같은 수신단의 다양한 응용서비스에 유연하게 대응할 수 있도록 Option 으로 TCP 또는 UDP 프로토콜을 동시에 제공할 수 있도록 설계되었습니다. 이러한 풀 HD 분배서버는 RTSP 기반으로 설계되어 다양한 응용서비스에 활용할 수 있습니다. 분배서버의 출력단은 RTSP Server 기능을 탑재하여 다양한 RTSP Client 단말들을 연결하여 사용할 수 있습니다.
인텔프로세서 기반의 풀 HD 비디오 디코더 및 UHD 라이브 디스플레이 장비인 AP-UHD2000 장비가 4채널 RTSP Client 가 될 수 있으며, On-Demand 형식으로 비디오 스트리밍 전송서비스를 수행할 수 있습니다.
초당 30프레임의 4개의 풀 HD 급 영상 처리 및 UHD 화면 표출기능
AP-UHD2000 은 H.264 압축코덱 기준으로 풀 HD(1920 x1080)급 영상을 초당 30프레임까지 처리하며, 네트워크 상태에 따라 프레임 레이트와 적절한 비트 레이트를 지정할 수 있습니다. 다운스케일링 없이 4개의 풀 HD 화면을 믹싱하여 그대로 UHD 화면에 디스플레이 할수 있도록 설계 되었습니다. 방송 대역폭은 풀 HD 급인 경우 최대 15Mbps 의 대역폭을 지정 제어 할 수 있습니다.

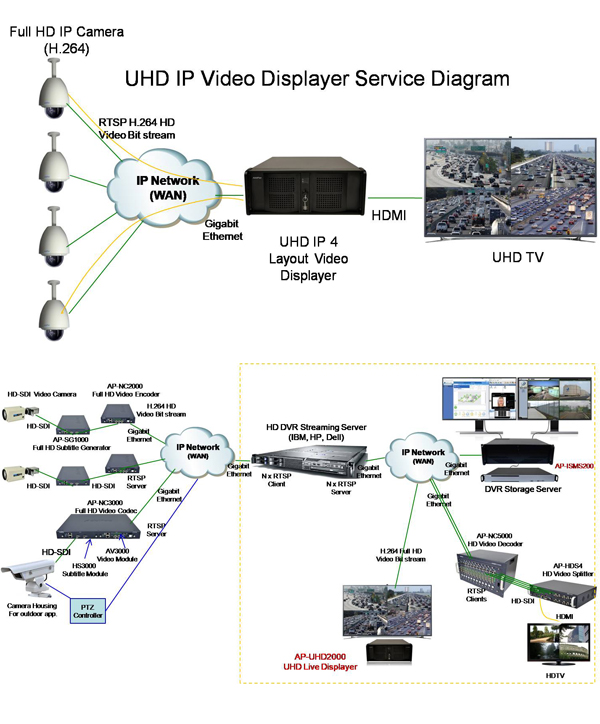

Network Diagram
Overall Features
UHD 급 실시간 비디오 디스플레이 장치에 특화한 아키텍처
4개의 풀 HD H.264 비디오 디코더 기능, 스케일링기능, 4화면 믹싱 기능 , 4분할기 기능
Presentation
