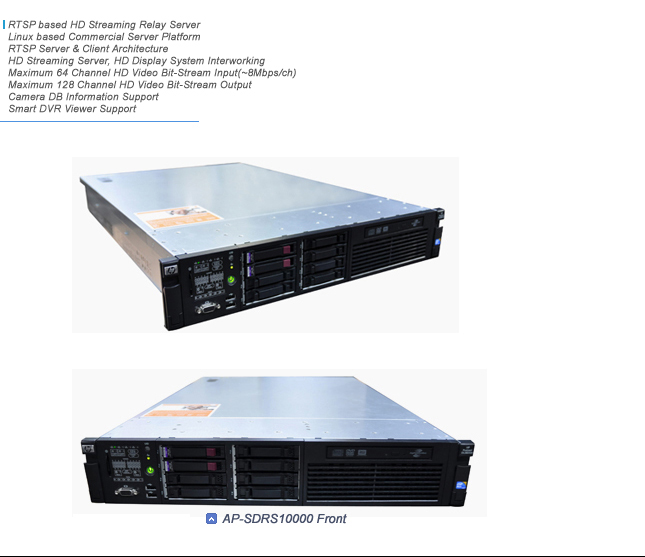

AP-SDRS10000 HD 저장 서버

AP-SDRS10000 은 차세대 고성능 네트워크 기반의 디지털 비디오 레코딩 및 프로세싱 장비로 상용서버 기반의 HD급 비디오 저장 서버입니다. RTSP 프로토콜 기반으로 HD 분배서버에 접속하여 멀티채널 HD 영상정보를 저장하는 기능을 수행하는 서버입니다. AP-SDRS10000 은 Large Scale Network DVR 구축에 최적화 되도록 설계되어 확장성이 뛰어납니다. 영상감시·교통관리·환경/방재감시 등 다양한 실시간 영상 응용분야에 적용할 수 있습니다.

IP 네트워크 기반의 고성능 영상통신에 대한 높은 관심만큼 IP 기반의 네트워크 DVR 영상장비에 대한 인기도 올라가고 있습니다. 애드팍의 AP-SDRS10000 HD 저장서버는 애드팍의 HD 비디오코덱, HD 분배장치, HD 디스플레이 장치, HD 자막기, HD 화면분할기등과 결합해 영상감시·도로교통관리·환경 방재감시 등 다양한 분야에 적용할 수 있습니다. 특히 AP-SDRS10000 HD 저장서버는 RTSP 기반의 다양한 영상 솔루션(HD 분배서버, HD 인코더, HD 디코더 등) 과 호환되기 때문에 응용 범위 또는 분야에 따라 다양한 장비를 적용해 효율적인 대용량 HD 네트워크 DVR 시스템 환경을 구축할 수 있습니다.

고성능 대용량 HD 저장 서버

AP-SDRS10000 HD 저장서버는 Network DVR 시스템구조에서 RTSP 기반으로 비디오 인코딩 비트 스트림을 하드디스크에 저장/재생하는 기능을 수행합니다. AP-SDRS10000 HD 저장서버는 8Mbps 급의 HD 비디오 비트 스트림을 입력채널 32채널, 1Mbps 급의 D1 비디오 비트 스트림인 경우 128개 채널을 기본적으로 지원합니다. 리눅스 기반의 상용서버 플렛폼을 사용하며 분배서버 일체형과 분리형 타입을 둘 다 지원할 수 있도록 설계되었습니다.

RTSP Server-Client 개념의 HD 저장 서버

AP-SDRS10000 HD 저장 서버는 HD 비디오 인코더(RTSP Server) 에서 발생되는 비디오 비트스트림(bit stream)을 수신하는 입력단에서는 RTSP Client 기능을 수행합니다. 비디오 인코더 장비나 분배서버를 통해서 수신된 압축된 영상정보는 HD 저장서버의 하드디스크에서 저장됩니다. 저장된 영상정보를 재생하기 위해서 HD 저장서버의 출력단에서는 RTSP Server 기능을 수행하여 비디오 디코더 (RTSP Client) 에 On-Demand 로 비디오 비트 스트림을 전송할 수 있도록 설계되었습니다. 입력단에서의 Transport Layer 프로토콜은 안정된 패킷 수신을 위해서는 Mandatory 로 TCP 프로토콜을 사용하고, RTSP Server 출력단에서는 비디오 디코더 같은 수신단의 다양한 응용서비스에 유연하게 대응할 수 있도록 Option 으로 TCP 또는 UDP 프로토콜을 동시에 제공할 수 있도록 설계되었습니다.

저장서버 + 분배서버 일체형

저장서버, 분배서버 분리형

다양한 RTSP Client 접속 기능

AP-SDRS10000 HD 저장서버는 RTSP 기반으로 설계되어 라이브 영상 및 저장된 영상정보를 재생하기 위하여 표준화된 프로토콜을 제공합니다. 저장 서버의 출력단은 RTSP Server 기능을 탑재하여 다양한 RTSP Client 단말들을 연결하여 사용할 수 있습니다. 하드웨어 기반의 HD 비디오 디코더, 각종 미디어플레이어 (애드팍 Smart DVR Viewer, VLC, GOM Player, etc) 들이 RTSP Client 가 될 수 있으며, On-Demand 형식으로 비디오 스트리밍 전송서비스를 수행할 수 있습니다.

Large Scale NDVR 망에 적합한 뛰어난 확장성

AP-SDRS10000 HD 저장 서버는 RTSP 표준 프로토콜을 기반으로 설계되어 확장성이 뛰어납니다. Large Scale NDVR (Network DVR) 설계 시에 적합한 구조로 최적화 되어있습니다. AP-SDRS10000 HD 저장 서버는 Parallel, Hierarchical 구조로 연결하여 사용할 수 있으며 다양한 Topology 을 적용 사용할 수 있습니다. 예를 들면 본지사간에 구조에서 본사에서는 대용량 저장서버를 두고 지사에서는 소용량 저장서버를 두어 RTSP 기반으로 지사의 영상데이터를 본사 저장서버 에서 백업할 수도 있습니다. 하나의 Master 에 여러 개의 Slave 저장서버를 관리하는 기능도 가능하고, 각 저장서버를 독립적으로 관리 운용하는 기능도 지원합니다.

펌웨어 업그레이드 가능한 상용서버 기반의 HD 저장서버

AP-SDRS10000 상용서버 기반의 HD 저장서버는 Linux Platform 을 사용합니다. 응용 소프트웨어 모두 프로그래머블 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 향후 기술 변화에 유연하게 대처할 수 있습니다. 기능추가, 변경이 있을 때마다 직접 애드팍 홈페이지에서 다운받거나 시스템 업그레이드를 통해 최신의 분배서버 기능을 이용할 수 있습니다.

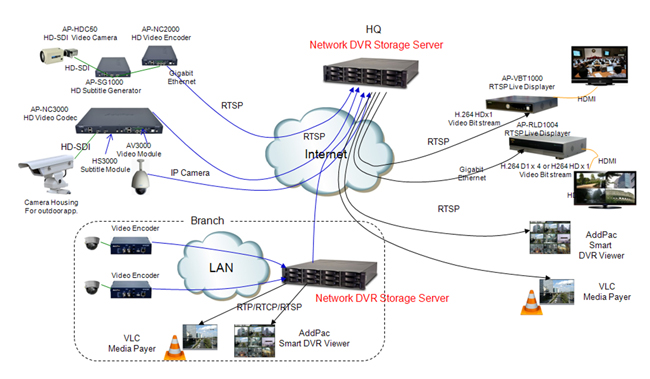

Network Diagram

Presentation
