차세대 IP 키폰 기능 +

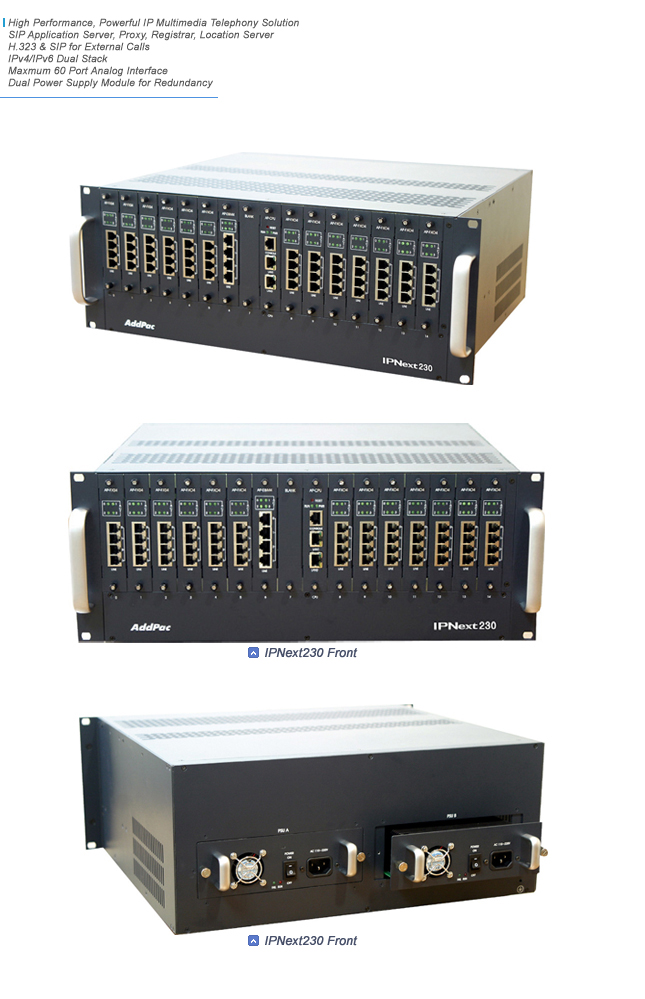

애드팍 IPNext230 NGN(Next Generation Network) IP 키폰 시스템은 전면부에 한 개의 시스템제어 보드와 최대 15개의 VOIP 인터페이스 모듈로 구성되어 있습니다. 시스템 제어 보드는 두개의 10/100Mbps패스트 이더넷 포트와 CLI(Command Line Interface) 위한 한 개의 RS-232C 콘솔 포트를 지원합니다. 최대 60 포트의 아날로그 인터페이스를 지원할 수 있는 VoIP 인터페이스 모듈은 4채널을 지원하는 VoIP 카드(4-Port FXS, 4-Port FXO 모듈) 로 구성되어 있어 사용자의 요구사항에 따라 가변적인 채널 구성이 가능합니다. 후면부에는 탈장착이 가능한 Power Supply Module 을 사용하여 이중화 형상으로 구성되어 있어 장비의 안전성을 높였습니다.

IPNext230 에서 제공하는 Call 시나리오는 Basic Call, Coloring Service, Music on Hold, Blind Transfer, Call Pickup, Group Call Pickup, Consult Call, Switching Call, Consult Transfer, Call Waiting, Call Waiting Notify, Call Park, Call Pickup Remote, Hunt Group 등을 제공하며 SIP, H.323 을 동시에 지원할 수 있도록 설계되었습니다. 내부에 대용량 NAND Flash Memory를 장착하여 안정성을 높이면서도 Voice Mail 등 대용량 메모리가 필요한 각종 응용서비스를 제공할 수 있도록 설계되었습니다.

RTP 프록시 기능 내장

SIP 서버와 IP 전화기로 구성되는 다양한 엔터프라이즈 네트워크 환경은 많은 개수의 IP 전화기가 필요하기 때문에 공인 IP 어드레스의 자원고갈로 인해 IP version6 나 NAT 환경의 사설 IP 어드레스의 지원을 반드시 필요로 합니다. 이러한 사설 IP 어드레스 환경에서 End-to-End 단말 사이에 원활한 멀티미디어 통신을 위해서는 RTP 프록시 기능을 필요로 합니다. IPNext230의 RTP 프록시 서버 기능은 IP 전화기 같은 Edge 단말기 사이에서 사설 IP 단말기 와 공인 IP 단말기 사이의 통신, NAT 환경하의 사설 IP 단말과 공인 IP 단말기 사이의 통신, 사설 IP 단말기 사이의 통신, 사설 IP 및 공인 IP 환경에서 오디오/비디오 방송 기능, 사설 IP 및 공인 IP 환경에서 오디오/비디오 Conference 기능을 제공할 수 있도록 설계되었습니다. RTP 프록시 기능은 VoIP 시그널링 프로토콜에 상관없이 즉 H.323, SIP, MGCP 같은 시그널링 프로토콜과 무관하게 동작할 수 있으며 IP version4/IP version6 듀얼 어드레스 체계를 지원합니다.

Unified Communication 을 위한 사용자 프리젠스 기능

애드팍 사용자 프리젠스 기능은 애드팍의 차세대 IP 텔레포니 솔루션에서 사용자 프리젠스 기능을 제공하는 IP 터미널 (비디오, 음성IP 폰) 이나 MS Window 기반의 PC 플랫포옴 환경에서 운영되는 Smart Messenger 프로그램에서 실시간으로 통화 중 표시 같은 사용자 Presence 기능을 제공합니다. 사용자 프리젠스 기능은 IP 키폰 시스템과 와 IP 단말 사이(또는 Smart Messenger 프로그램)에서 애드팍 자체 프로토콜인 SSCP (Smart Service Control Protocol) 기반으로 운영됩니다. 사용자 Presence 기능은 사용자가 On-line 상태에 있는지, 외출 중인지, 통화 중인지를 표시하는 기능으로 각 End-Point 에 있는 단말로부터 수집된 정보를 그룹별 또 사용자 프리젠스 Capability 가 있는 전체 단말로 브로드케스팅하는 기능을 수행합니다. 다른 단말의 통화 중 표시 기능은 매초단위로 전체 다른 IP 터미널로 전송해야 하므로 부하가 많이 발생하며, 처리 성능이 매우 뛰어나야 합니다.

인텔리젼트한 IVR 기능

IP 키폰 시스템 기능에서 가장 중요한 기능중의 하나는 ARS 기능 또는 IVR기능입니다. IVR 기능은 일반기업, 관공서, Call Center 등 각기 분야에서 각각 다른 IVR 기능들을 필요로 합니다. 애드팍 IP 키폰 시스템 솔루션들은 이러한 사용자 요구 사항에 대용하기 위해서 IVR 시나리오 Editor 를 제공하여 사용자가 직접 원하는 Call 시나리오 대로 설계하고 IP 키폰 시스템에 운용할 수 있도록 IVR 기능 지원 툴들을 제공합니다.

음성 미디어 서비스 기능 내장

애드팍 IPNext230 IP 키폰시스템은 네트워크 기반의 미디어 서비스기능을 제공합니다. 차세대 멀티미디어 텔레포니 환경에서 VoIP 게이트웨이, IP 비디오 전화기, IP 음성 전화기와 연동되어 안내멘트(Announcement), 링백톤 (RingBack Tone), Music on Hold 기능을 수행하는 IP 미디어 서버 기능을 수행하는 솔루션입니다. 개인별/그룹별 링백톤 및 Music On Hold 기능을 지원할 수 있으며, 스케쥴에 의해서 링백톤 및 Music On Hold 파일을 변경할 수도 있습니다. 비디오 코덱은 MPEG-4 를 기본적으로 지원하고, 멀티미디어 링백톤 서비스, 멀티미디어 CID (MCID)* 같은 서비스를 지원할 수 있도록 설계 되었습니다.

음성 사서함 등 Unified Messaging Service 기능

IPNext230의 네트워크 통합 메시징 기능은 애드팍테크놀러지의 차세대 멀티미디어 텔레포니 솔루션에서 VoIP 게이트웨이, IP 영상 전화기, IP 음성전화기 등과 연동되어 IP 음성 및 영상 사서함 기능을 수행하는 솔루션입니다. SIP VoIP 시그널링을 지원하며, 음성 및 영상 메시지 저장 과 Retrieval 를 위해서 IVR 시나리오를 지원합니다. MS-Window 상에서 운용되는 VXML 기반의 IVR 시나리오 에디터 프로그램을 사용하여 사용자가 원하는 IVR 음성 사서함 환경을 직접 구성할 수 있습니다. 사용자 별 음성 메시지 저장을 위한 메모리 Quota 설정기능을 지원하며, Email 을 통한 음성 메시지 통지 기능을 지원합니다. PSTN, VoIP, Email, 애드팍 Smart Messenger 프로그램 등에서 음성 사서함을 Play 할 수 있습니다.

펌웨어 업그레이드 가능한 구조

IPNext230의 고성능 RISC CPU 는 모두 프로그래머블 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 기능추가, 변경이 있을 때마다 직접 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요 없이 최신의 기능을 이용할 수 있습니다. 또한 애드팍 IP키폰 시스템 솔루션에서 사용되는 비디오 폰, IP 폰, Smart Messenger 프로그램 등의 펌웨어 또는 버전 업그레이드는 독립적으로도 직접 홈페이지에서 다운받거나 IP키폰 시스템에서 다운로드 받아 업그레이드 할 수 있는 구조로 되어 있습니다. 예를 들어 IP폰 같은 단말기의 비서 역할을 하는 PC 소프트웨어인 Smart Messenger프로그램은 IPNext230 에서 버전 체크를 하여 업그레이드를 할 수 있도록 설계되었습니다. IP 키폰 시스템 관리자가 IP 폰 같은 단말기의 소프트웨어 버전을 관리하여 업그레이드를 하면 IP 폰 Power On 시 또는 부팅시에 버전 체크를 통해 IP 키폰 시스템 에 있는 신규 펨웨어를 가져다 업그레이드 할 수 있습니다. IP 키폰 시스템과 단말기들은 버전 업그레이드 시에 소프트웨어 변경이 동시에 될 가능성이 크기 때문에 Top-Down 구조로 소프트웨어 버전 관리 체계를 효율적으로 할 수 있도록 설계하였습니다.

기초가 튼튼한 IP-PBX 솔루션

IPNext230 은 라우팅 서비스, NAT/PAT, DHCP Server/Relay, QoS 기능 등을 내장한 하나의 통합 네트워크 장비입니다. xDSL, 케이블 네트워크, FTTH 등 초고속 개인 가입자 망과 메트로 이더넷, 메트로 ATM, 전용회선, 유동 IP 환경 등 다양한 네트워크 환경에 적응하기 위해서는 풍부한 네트워크 서비스와 더불어 첨단 QoS(Quality of Service) 기능, 보안기능 등이 통합 지원돼야 합니다. 이 차원에서 IPNext230은 2개의 10/100Mbps 패스트 이더넷 인터페이스를 지원합니다. 이를 기반으로 고성능 LAN-to-LAN 라우팅 서비스, 브리지 서비스, NAT/PAT 등 풍부한 네트워크 서비스와 보안 서비스를 통합 지원합니다. 이렇듯 애드팍 IPNext230 키폰 시스템은 외부로 드러나는 기술뿐 아니라 기초가 튼튼한 솔루션이기도 합니다.

프라이버시 걱정 '끝"

IPNext230 NGN IP-PBX는 'Standard & Extended IP Access List' 등 장비 접근통제 차원의 네트워크 보안뿐 아니라 서비스 보안까지 지원합니다. VPN, Secure RTP 기능을 지원할 수 있으며 애드팍 VoIP 단말기와 연동하여 데이터 보안, 음성/비디오 보안 통화 기능까지도 지원할 수 있습니다.

애드팍 IP 텔레포니 토털 솔루션

애드팍 테크놀로지는 사용자 만족을 위해서 단순한 IP 키폰 시스템 BOX 만을 제공하는 벤더가 아니라, 고객의 네트워크 환경에 적합한 다양한 VoIP 및 미디어 게이트웨이, 각종 오디오/비디오 단말기, 외장형 오디오/비디오 MCU, IP 오디오/비디오 방송, VoD 솔루션, 네트워크 DVR, 오디오/비디오 녹취 솔루션, 트래픽 컨트롤러 QoS 장비 솔루션 등 다양한 장비군을 함께 지원합니다. 다가오는 ALL IP 기반의 멀티미디어 텔레포니 환경은 다양한 오디오/비디오 자원들이 IP 네트워크 상에서 같이 사용되고 공유되어야 하기 때문에 영역별 솔루션 통합 및 전체 솔루션 통합이 매우 중요하게 됩니다. 애드팍 IP 텔레포니 솔루션은 이러한 멀티미디어 통합 솔루션 고려하여 설계되며 고객의 다양한 서비스 욕구를 만족 시킬 수 있습니다.

애드팍의 다양한 VoIP 게이트웨이 시리즈와 멀티미디어 네트워크 장비들은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 IPNext230은 차세대 IP 텔레포니 솔루션을 을 요구하는 고객에게 높은 만족을 드릴 것입니다.

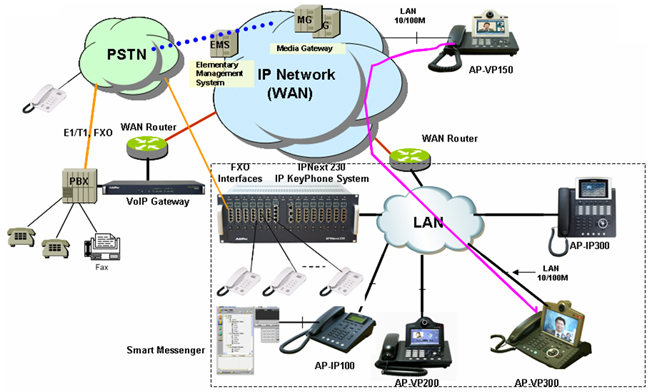

Network Diagram
