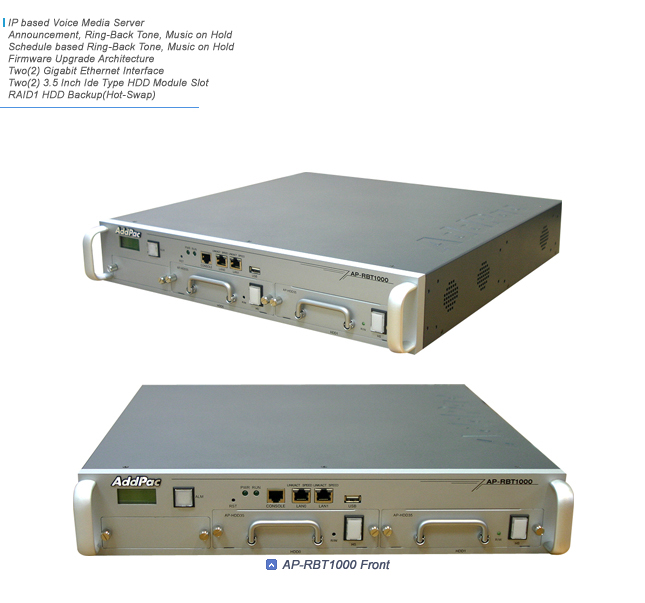

애드팍 AP-RBT1000 네트워크 미디어 서버시스템은 애드팍테크놀러지의 차세대 멀티미디어 텔레포니 솔루션에서 IP-PBX, VoIP 게이트웨이, IP 비디오 전화기, IP 음성 전화기와 연동되어 안내멘트(Announcement), 링백톤 (RingBack Tone), Music on Hold 기능을 수행하는 IP 미디어 서버 기능을 수행하는 솔루션입니다. 차세대 IP 텔레포니 환경에서 애드팍 IP-PBX 에 내장되어 있는 기본적인 음성 미디어 기능 외에 네트워크 기반의 고성능/다기능 전용 멀티 미디어 서비스를 필요로 하는 정부기관, 공공기관, 기업체 등에서 사용될 수 있습니다. 2포트의 10/100/1000Mbps 기가 비트 인터페이스, 2개의 IDE 타입의 3.5 인치 HDD 모듈 슬롯으로 구성되어 있습니다. RAID1 하드 디스크 이중화 구성도 가능한 네트워크 음성 미디어 서버 장비 입니다.
ADSL, VDSL, FTTH 같은 초고속 인터넷 네트워크의 광대역화 (BcN; Broadband convergence Network)에 따라 기존 PSTN 전화 통신망의 대체수단으로 인터넷전화 같은 IP 기반의 음성 통화 수단이 급속하게 확산, 발전되고 있습니다. PSTN 전화망과 All-IP 기반의 인터넷 VoIP 전화망은 상호 공존하면서 통신망의 진화 과정을 거쳐서 점진적으로 브로드밴드 IP 통합 망으로 발전되고 있습니다.
IP 기반의 미디어 서버분야에서도 ALL IP 인터넷 전화망 뿐만 아니라 PSTN망과 인터넷 전화망의 상호 공존하는 망 구조에서의 음성 통화 연결음, 멀티미디어 통화 연결음, Announcement 같은 미디어 서버 솔루션에 대한 수요가 점점 더 증가하고 있습니다. 애드팍 차세대 IP 미디어 서버 솔루션은 이러한 망 진화에 따른 기능 확장성을 고려하여 설계 되었습니다.
애드팍의 IP 미디어서버 솔루션은 아날로그/디지털VoIP 게이트웨이, IP 전화기, 비디오 전화기, IP-PBX 등 애드팍의 다양한 IP 기반의 VoIP 장비들과 함께 인 서비스되는 광대역 IP 통합 망에서 운영되는 차세대 IP 미디어 서버 솔루션입니다.
임베디드 타입의 IP 음성 미디어 서버
애드팍 AP-RBT1000 IP 미디어 서버는 애드팍이 직접 설계 ? 개발한 고성능 CPU 모듈과 임베디드 OS 및 하드웨어를 결합해 네트워크 기반의 멀티 미디어 서비스를 제공하는 첨단 장비입니다. 기가비트 이더넷을 지원하는 고성능 임베디드 RISC 프로세서와 안정된 임베디드 OS 를 사용해 성능과 효율을 극대화 하였습니다.
하드디스크는 IDE 타입을 지원하며, 하드 디스크 이중화를 위해서 RAID1 구성을 지원합니다. 또한 인 서비스 중에 하드디스크 교체를 위해서 Push Button 식 Hot-Swap 를 지원합니다. Secondary 저장매체 (DVD, etc)를 통한 backup 기능을 위해서 네트워크 공유기능을 지원합니다.
IP 기반의 미디어 서비스
애드팍 AP-RBT1000 IP 미디어 서버는 애드팍의 IP 텔레포니 솔루션과 연동되어 운영됩니다. 애드팍 IP-PBX 와의 Remote 미디어 서비스를 위해서 자체 프로토콜인 SSCP(Smart Service Control Protocol) 프로토콜을 사용합니다. 음성 코덱은 기본적으로 G.711 을 지원하며, 추후에 G.729 음성 파일도 지원 예정입니다. 별도의 미디어 인코더(아날로그 입력)를 사용하여 링백톤 같은 음성 파일을 레코딩 할수 있도록 설계 되었읍니다. 개인별/그룹별 링백톤 및 Music On Hold 기능을 지원할 수 있으며, 스케쥴에 의해서 링백톤 및 Music On Hold 파일을 변경할 수도 있습니다. 비디오 코덱은 MPEG-4 를 기본적으로 지원하고, 멀티미디어 링백톤 서비스, 멀티미디어 CID (MCID)* 같은 서비스를 지원할 수 있도록 설계 되었습니다.
AP-RBT1000 소프트웨어 구조
펌웨어 업그레이드 가능한 하드웨어 아키텍쳐
AP-RBT1000 에 장착된 고성능 RISC 프로세서 모듈은 모두 프로그래머블 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 향후 기술 변화에 유연하게 대처할 수 있으며 기능추가, 변경이 있을 때마다 직접 애드팍 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요 없이 최신의 기능을 이용할 수 있습니다.

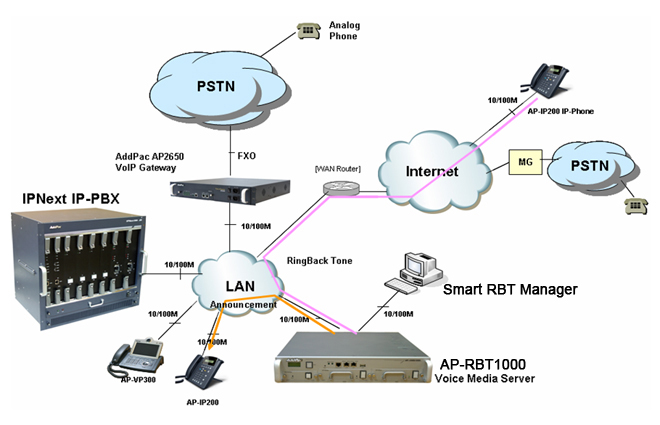

Network Diagram
Overall Features
Embedded system based on high performance RISC CPU
Network Media Service for Announcement, Ring-Back Tone, Music on Hold
