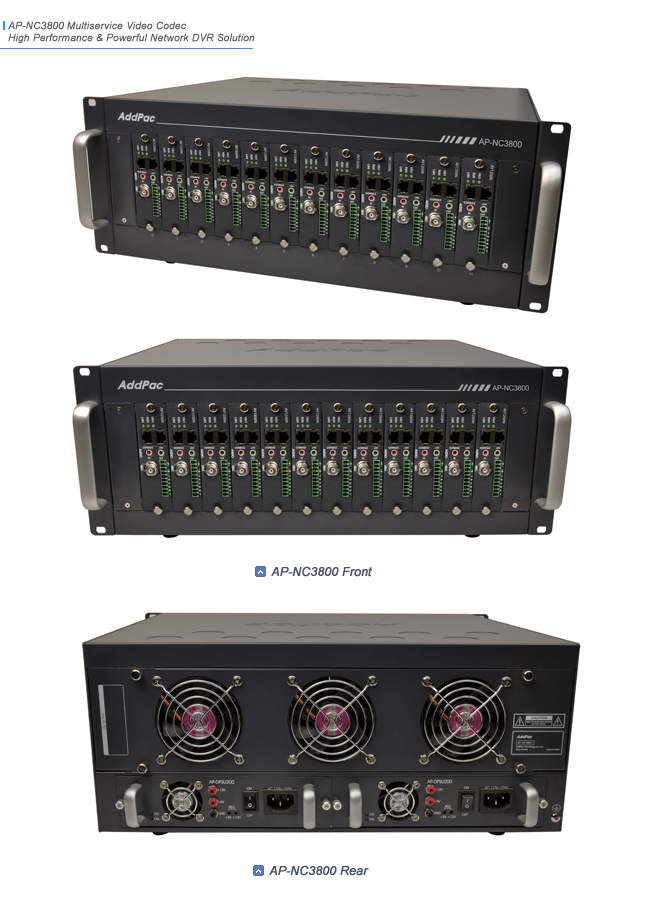

AP-NC3800 멀티서비스 비디오 코덱은 첨단 DSP 기반의 차세대 고성능 다채널 비디오 인코더 장비로, 최대 12개의 비디오/오디오/제어 모듈을 장착할 수 있습니다. H.264 기반의 고화질을 영상감시·교통관리·환경/방재감시 등 다양한 실시간 영상 전송 분야에 적용할 수 있습니다.
IP 네트워크 기반의 고성능 영상장비에 대한 높은 관심만큼 IP 기반의 네트워크 DVR 영상장비에 대한 인기도 올라가고 있습니다. 애드팍의 AP-NC3800은 xDSL 초고속회선· 케이블 ·전용회선 메트로이더넷 등 다양한 WAN 환경과 결합해 영상감시·교통관리·환경 방재감시 등 다양한 분야에 적용할 수 있습니다. 특히 AP-NC3800은 네트워크 DVR 솔루션 같은 애드팍의 다양한 영상 솔루션과 호환되기 때문에 응용 범위 또는 분야에 따라 다양한 장비를 적용해 효율적인 NDVR 통신환경을 구축할 수 있습니다.
펌웨어 업그레이드 가능한 DSP 기반의 HW 코덱
AP-NC3800용 비디오 코덱 모듈은 최신의 영상 코덱인 H.264를 기반으로 오디오/비디오 인코딩을 동시에 지원합니다. 그 중에서도 비디오 코덱에서 사용되는 DSP는 모두 프로그래머블 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 향후 기술 변화에 유연하게 대처할 수 있읍니다. 기능추가, 변경이 있을 때마다 직접 애드팍 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요 없이 최신의 기능을 이용할 수 있습니다.
멀티서비스를 지원하는 다양한 A/V 모듈 지원
AP-NC3800 다채널 멀티서비스 비디오 코덱은 D1 급 비디오인코더 모듈, HD 급 비디오 인코더 모듈(HD-SDI), 앰프내장형 오디오 방송모듈, 자막기 모듈, PAN/TILT 제어기 모듈등 다양한 멀티서비스 기능이 지원 가능하도록 설계되었습니다. 특히 비디오 인코더 기능, 오디오 방송 기능, 다양한 부가기능 장비들을 모듈 타입으로 설계하여 다양한 사용자 환경에 유연하게 대응할 수 있도록 하였습니다.
모든 기능을 원격 관리
AP-NC3800의 비디오 모듈들은 독립적으로 운영되며, 장비의 안정성 확보 차원에서 telnet 이나 ftp 등을 통해 원격에서 장비의 상태 점검과 기능설정 및 소프트웨어 업그레이드가 가능합니다. 또한 여러 지점에서 여러 대의 AP-NC3800을 운영중인 환경을 위해 별도 GUI 기반의 관리 시스템을 제공합니다. AP-NC3800의 작동 상태를 점검하고, 원하는 지점으로 오디오 송출이 가능합니다.
다양한 응용분야
애드팍의 고성능 DSP 기반의 H.264 비디오 코덱은 AP-NC3800의 적용 범위의 제한을 없앴습니다. 적용 분야로는 D1 급 고화질 영상감시, 방범 CCTV, 교통관리, 환경·방재감시 서비스 등 제한이 없습니다.
D1 급 영상감시: AP-NC3800는 12개의 비디오 모듈 슬롯을 지원합니다. 앰프내장형 음성 방송모듈, D1 비디오 인코더모듈등 다영한 비디오 코덱 모듈 들을 제공할 수 있습니다. 지점으로부터 입력된 오디오 및 영상은 본사의 애드팍 네트워크 DVR에 실시간 전송·저장되며, 이때 담당자는 모니터를 통해 실시간 감시를 할 수 있습니다. 무인당직·교통제어·환경감시·재난대비 분야에 활용이 가능하며, 모니터링 중에 이벤트가 발생한 지점으로 실시간으로 음성방송을 송출해 즉각적인 조치 또한 가능합니다..

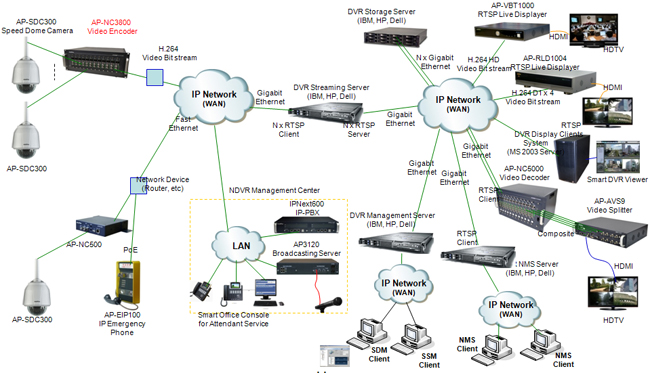

Network Diagram
Overall Features
Architecture Structure for IP based Real Time Video Surveillance
12 Multiple Service Module Slots
Various Video Codec Module
D1 (NTSC, PAL) Video Subtitle Module
Built-In IP Voice Broadcasting Module
Programmable High Performance DSP based Hardware Video Codec
Programmable High Performance DSP based Voice Broadcasting Hardware
Module
High Performance RISC CPU and RTOS based Embedded System
Enable to Transmit Video Images to Multi Sites with QoS
Integrated Structure for Network
Surveillance Function and Audio Broadcasting
12 Module Slots for Multiservice NDVR
Application
AV1500N Two(2) Channel D1 Video Encoder Module
AV1200N One(1) Channel D1 Video Encoder Module
AA1000N AMP. Built-In Audio Broadcasting Module
AS1000N Analog Subtitle Generator Module
Power & Operation Environments
Power Requirement
Power VAC 110~220V, 50/60Hz,
Operating Temperature
0°C to + 45°C (32° to 112°F)
Storage Temperature
-40°C to + 85°C (-40° to 176°F)
Relative Humidity
5% to 95% (Non-condensing)
Dimensions
H x W x D(mm)
227mm x 440mm x 374mm – 19” Rack Mountable Chassis
Network Protocols
LAN Protocol
Static and IEEE 802.1Q VLAN Routing
WAN Protocol
Point-to-Point Protocol (PPPoE for ADSL), etc.
Video Service
Codec
H.264
Frame Rate
D1 : Up to 30fps, NSTC(720x480), PAL Mode, H.264
Dual Bit Stream
D1: (D1, CIF)
Operating Bandwidth
256Kbps ~ Several Mbps
Audio Service & Signaling Protocol
Voice Codec
- G.711 & G.726 for Voice Quality Audio Service
QoS
Enhanced QoS Management Features for Audio/Video Traffics
System Performance Analysis for Process, CPU, Connection I/F
Configuration Backup & Restore for APOS Managements
Debugging, System Auditing, and Diagnostics Support
System Booting and Auto-rebooting with Watchdog Feature
System Managements with Data Logging
IP Traffic Statistics with Accounting
Other Scalability Features
DHCP Server & Relay Functions
VRRP Service for Load Balancing & Auto Recovery
Network Address Translation (NAT) Function
Port Address Translation (PAT) Function
Transparent Bridging (IEEE Standard) Function
→ Spanning Tree Bridging Protocol Support
→ Remote Bridging Support
→ Concurrent Routing and Bridging Support
D1 급 영상감시: AP-NC3800는 12개의 비디오 모듈 슬롯을 지원합니다. 앰프내장형 음성 방송모듈, D1 비디오 인코더모듈등 다영한 비디오 코덱 모듈 들을 제공할 수 있습니다. 지점으로부터 입력된 오디오 및 영상은 본사의 애드팍 네트워크 DVR에 실시간 전송·저장되며, 이때 담당자는 모니터를 통해 실시간 감시를 할 수 있습니다. 무인당직·교통제어·환경감시·재난대비 분야에 활용이 가능하며, 모니터링 중에 이벤트가 발생한 지점으로 실시간으로 음성방송을 송출해 즉각적인 조치 또한 가능합니다..
