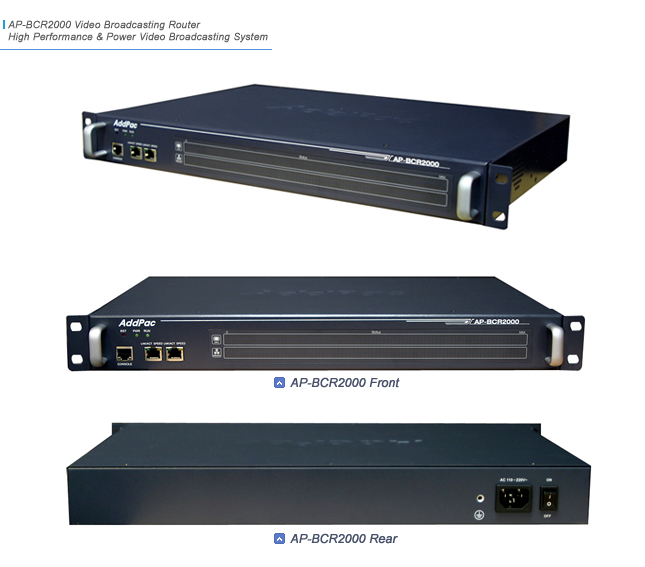

AP-BCR2000 HD 방송 라우터는 IP 기반의 HD 비디오 방송 라우터 장비로 AP-VBS5000 HD 비디오 방송서버와 같이 함께 운영되어 영상 압축된 IP 비디오 비트 스트림을 1:N 형태로 브로드캐스팅 방송 또는 멀티개스팅 방송기능을 제공하는 장비입니다. 애드팍 HD 방송 솔루션은 HD 비디오 방송 터미널 (H.264 비디오 코덱)외에 MPEG4 기반의 VGA 급 기존 방송 터미널(영상전화기, 영상 방송 터미널)에 멀티캐스팅 이나 브로드캐스팅 형태로 싱글 소스 듀얼 인코딩 비디오 방송 기능을 제공하는 솔루션입니다.전면부에 2포트 10/100/1000Mbps 기가비트 이더넷 인터페이스와 CLI (Command Line Interface) 기능을 제공하는 RS-232C 콘솔 인터페이스와 CPU 및 네트워크 사용률(utilization)을 실시간으로 표시하는 LED 디스플레이를 제공합니다. 의회중계. 설교방송. 원격강의. 사내방송 등 다양한 IP 기반의 실시간 HD 급 영상 방송 분야에 HD 방송서버와 HD 방송터미널 함께 적용할 수 있습니다.
IP 네트워크 기반의 HD 고성능 영상방송에 대한 높은 관심만큼 Video over IP 영상장비에 대한 인기도 올라가고 있습니다. 그동안 IP 기반의 HD 방송은 대역폭, 네트워크 인프라, 도입비용 문제 때문에 HD 고품질 영상방송을 지원하는 하드웨어 영상장비는 뛰어난 성능에도 불구하고 쉽게 접근하기 어려웠던 게 사실입니다. 이제 적당한 가격에 그동안 생각하지 못했던 낮은 전송 대역폭에 고화질을 지원하는 IP 기반의 HD 비디오 방송 세상이 펼쳐집니다. 그 가운데에 H.264 코덱을 지원하는 IP 기반의 애드팍 HD 방송 솔루션이 있습니다. 초고속 인터넷?전용회선?메트로이더넷 등 다양한 WAN 환경과 결합해 의회중계?사내방송등 실시간 HD 방송이 필요한 다양한 분야에 적용할 수 있습니다. AP-BCR2000 방송 라우터는 AP-VBS5000 HD 방송 서버 (H.264, MPEG-4 미디어 인코더), AP-VBT1000 HD 방송터미널, 방송 관리시스템 등 애드팍의 기업용 HD 방송 토털 솔루션의 주요 장비의 하나로 응용 범위 또는 분야에 따라 효율적인 HD 영상 방송 네트워크를 구성하는 중요 장비입니다.
HD 비디오/오디오 실시간 방송동보 기능
금융권, 지자체, 일반기업에서 RTP 프로토콜을 사용하여 HD급 실시간 비디오 방송동보 서비스 라우터 장비로 사용할 수 있습니다. 지방자치단체 등에서 기존 행정망을 활용해 고화질 영상을 실시간 중계가 가능합니다. 본청의 AP-VBS5000 HD 비디오 방송 서버+ AP-BCR2000 방송라우터(Broadcasting Router)을 통해 동시에 여러 지점으로 영상 및 음성신호를 실시간으로 송출하게 됩니다.
HD 방송 브로드케스팅, 멀티케스팅, 릴레이 기능
AP-BCR2000 HD 방송라우터는 애드팍테크놀러지의 IP 기반 기업용 HD 방송 솔루션에서 효율적인 HD 영상 방송 네트워크를 구성하는 기능을 제공하는 장비입니다. IP 기반의 HD 방송환경(1280 x 720) 에서 고화질 전송에 필요한 전송 대역폭은 차세대 비디오 코덱인 H.264 비디오 코덱을 적용하더라도 1Mbps~4Mbps 이상의 대역폭을 필요로합니다. HD 방송 터미널 노드수가 많은 경우 HD 방송 서버 사이드에서 필요한 전송 대역폭은 유니케스트 망(Unicast Network) 인 경우 개별 전송대역폭 x N(터미널 노드수) 가 되므로 브로드케스팅 처리를 위해서 많은 전송 대역폭 과 처리 성능을 필요로 합니다. IP 기반 HD 전송 네트워크가 Multicast Network 인 경우에는 방송 전달 기능을 네트워크에서 처리해 주기 때문에 IGMP 같은 프로토콜을 사용하여 방송 서버 사이드에서의 전송 대역폭 부담을 매우 줄여 줄 수 있습니다.
기업 전송망에서 IGMP 를 통한 멀티케스팅 전송 네트워크를 지원하는 경우는 거의 드문 경우이기 때문에 대부분의 네트워크에서는 유니케스트 네트워크를 사용하여 IP 방송 네트워크를 구성합니다. 유니케스트 네트워크인 경우 로컬망이나 본지사간의 네트워크 구성이 Star 구조를 갖는 경우를 제외하고 서버 사이드에서 수백Mbps 나 수Gigabps의 전송 대역폭을 갖는 것은 과금이나 네트워크 인프라상에서 설계나 구현이 어려울 수 있습니다. AP-BCR2000 HD 방송 라우터 장비는 IP 기반 HD 방송 전달망의 문제점을 고려 브로드케스팅, 멀티케스팅, 방송 릴레이 서비스 유연하게 구현할 수 있도록 설계되었습니다. 특히 방송 릴레이 서비스 인 경우 AP-BCR2000 방송 라우터는 상위 계열에 위치한 AP-BCR2000방송 라우터로부터 방송데이터을 받아 여러 사이트로 릴레이 중계도 가능합니다.
멀티세션 지원하는 방송라우터 솔루션
애드팍 HD 급 IP 비디오 방송 솔루션은 AP-VBS5000 HD 비디오 방송 서버와 AP-BCR2000 방송 라우터, AP-VBT1000 HD 방송 터미널들로 구성됐습니다. AP-VBS5000 HD 비디오 방송 서버는 싱글소스 듀얼코덱 인코딩 기능을 탑재하여 애드팍 AP-VBT1000 HD방송 터미널 및 영상전화기 같은 기존의 MPEG-4 기반의 방송 터미널도 수용할 수 있도록 설계되었습니다. AP-BCR2000 HD 방송라우터는 AP-VBS5000 방송서버에서 전송되어온 H.264 기반의 HD 방송 세션, MPEG-4 기반의 VGA 급 방송세션을 동시에 브로드케스팅 할 수 있도록 설계되었습니다.
펌웨어 업그레이드 기능
AP-BCR2000 HD 방송 라우터 에 장착된 고성능 프로세서는 모두 프로그래머블 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 향후 기술 변화에 유연하게 대처할 수 있으며 기능추가, 변경이 있을 때마다 직접 애드팍 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요 없이 최신의 기능을 이용할 수 있습니다.
모든 기능을 원격 관리
AP-BCR2000은 장비의 안정성 확보 차원에서 telnet이나 ftp 등을 통해 원격에서 장비의 상태 점검과 기능설정 및 소프트웨어 업그레이드가 가능합니다. 또한 방송 릴레이 서비스 등을 위해서 여러 지점에서 여러 대의 AP-BCR2000 방송 라우터을 운영중인 환경을 위해 별도 GUI 기반의 관리 시스템을 제공합니다.

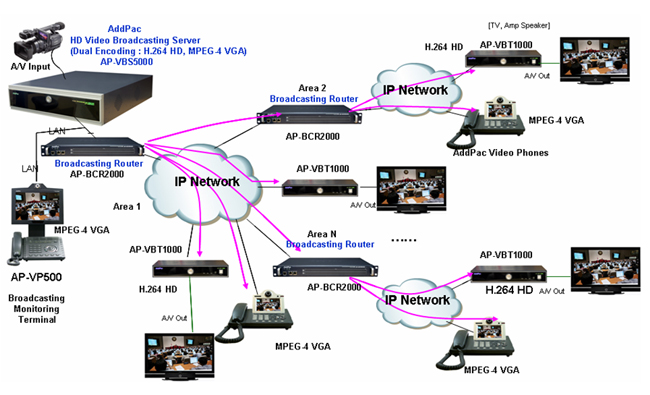

Network Diagram
Overall Features
Real time HD video broadcasting router architecture
High end processor embedded system
Integrated support of HD broadcasting server and HD broadcasting
terminal
Support broadcasting, multicasting, and relay service
Support multisession (H.264 HD, MPEG4 VGA)
Support IGMP multicasting
Support MBMS (Multimedia Broadcasting Management System)
System Performance Analysis for Process, CPU, Connection I/F
Configuration Backup & Restore for APOS Managements
Debugging, System Auditing, and Diagnostics Support
System Booting and Auto-rebooting with Watchdog Feature
System Managements with Data Logging
IP Traffic Statistics with Accounting
Other Scalability Features
DHCP Server & Relay Functions
Network Address Translation (NAT) Function
Port Address Translation (PAT) Function
Transparent Bridging (IEEE Standard) Function
→ Spanning Tree Bridging Protocol Support
→ Remote Bridging Support
→ Concurrent Routing and Bridging Support
