초고속 인터넷 같은 네트워크의 광대역화 (BcN; Broadband convergence Network)에 따라 VoIP(Voice over IP) 음성 데이터 통합 물결을 넘어 HD급 고품질 영상 방송 세상이 본격적으로 펼쳐지고 있습니다. 그동안 음성동보 및 SD 영상방송 시스템에 머물고 있었다면, 이제 HD영상 방송 분야로 고개를 돌리십시오. 멀티미디어와 데이터 통신 통합의 선두주자 애드팍이 영상·음성·데이터 통합의 새로운 비전을 제시합니다. 애드팍의 IP 기반 HD비디오방송 솔루션은 고성능 HD비디오방송 서버, HD 비디오 방송 미디어 서버를 중심으로 HD비디오 방송 터미널, PC 기반의 Smart Broadcasting Client들이 연결돼 여러 지점으로 고화질의HD영상 및 음성방송을 실시간 및On-Demand 방송으로 송출하는 차세대 HD 방송서버 솔루션입니다.
AP-SBS10000 HD 비디오 방송 서버는 IP 기반의 HD 비디오 방송 서버 장비로 RTSP 프로토콜을 사용하여 실시간 방송 스트리밍 서비스 및 방송 녹화 서비스 기능을 제공합니다. 실시간 방송이 끝난 후에도 PC 기반의 Smart Broadcasting Client 소프트웨어를 사용하여 사용자 PC 에서 Video on Demand 서비스를 제공합니다. 1포트의 10/100/1000Mbps 기가비트 이더넷 인터페이스, 4개의 Hard Disk장착 인터페이스 제공하여, 의회중계. 설교방송. 원격강의. 사내방송 등 다양한 IP 기반의 실시간 또는 On-Demand HD 급 영상 방송 분야에 적용할 수 있습니다.

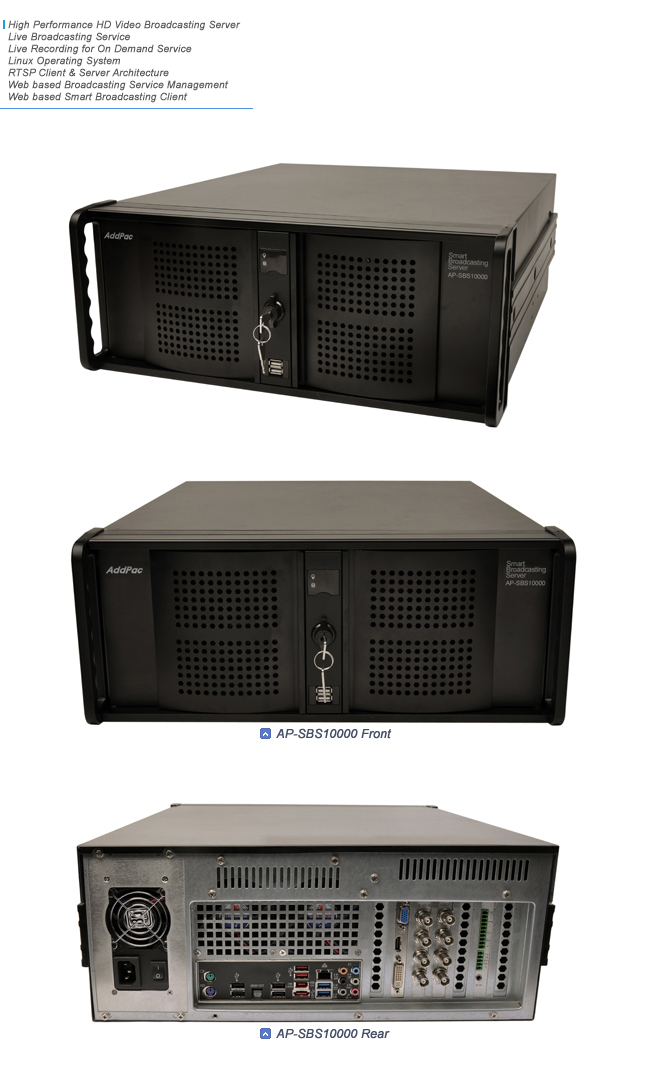

고성능 HD 급 방송 서버

AP-SBS10000 고성능 HD 방송서버는 Network기반의 IP 방송 시스템구조에서 RTSP 기반으로 방송 미디어 서버로부터 압축된 H.264비디오 비트 스트림을 수신하여 실시간으로 다채널 방송하는 기능을 제공합니다. 또한 동시에 Video On Demand 서비스를 위하여 하드디스크에 비디오 녹화기능을 제공하여 사용자 요구시에 PC 에서 방송 녹화 파일을 재생하는 기능을 수행합니다. 4개의 SATA 하드디스크를 장착할 수 있으며, 2 Tera 하드디스크를 사용하는 경우는 최대 8Tera 저장용량을 지원할 수 있습니다. HD 급 및 SD 급 영상을 동시 제공할 수 있도록 설계되어 초기에 전송대역폭이 작은 경우에는 SD 급으로 사용하다가 HD 급으로 사용할 수 있습니다. 리눅스 기반의 플렛폼을 사용하며 안정성을 높였습니다.

RTSP Server-Client 개념의 HD 실시간 방송 서버

AP-SBS10000 HD 방송 서버는 HD 방송 미디어 서버(AP-VBS5000,6000,7000 RTSP Server) 에서 발생되는 비디오 비트스트림(bit stream)을 수신하는 입력단에서는 RTSP Client 기능을 수행합니다. HD 방송 미디어 서버로 부터 수신된 압축된 영상정보는 다채널 HD 방송서버스를 위해서HD 방송서버의 출력단에서는 RTSP Server 기능을 수행하여 HD비디오 터미널(RTSP Client) 에 비디오 비트 스트림을 전송할 수 있도록 설계되었습니다. 애드팍 HD 방송서버 입력단에서의 Transport Layer 프로토콜은 안정된 패킷 수신을 위해서는 Mandatory 로 TCP 프로토콜을 사용하고, RTSP Server 출력단에서는 HD방송터미널 같은 수신단의 다양한 응용서비스에 유연하게 대응할 수 있도록 Option 으로 TCP 또는 UDP 프로토콜을 동시에 제공할 수 있도록 설계되었습니다.

실시간 HD 라이브 영상·음성동보 시대 개막

애드팍 HD급 IP 비디오 방송서버는 뛰어난 성능과 안정성을 기반으로 지금까지의 영상 솔루션에서 꿈꾸기 어려웠던 고품질의 실시간 영상의 세계를 펼쳐줍니다. AP-VBS7000, AP-VBS6000, AP-VBS5000 HD비디오 방송 미디어서버와, AP-SBS10000 HD 방송서버, AP-VBT1000 HD비디오 방송 단말은 하드웨어 코덱과 고성능 RISC CPU 기반의 임베디드 시스템으로 설계돼 고품질 영상을 실시간 전송·재생할 수 있는 첨단 장비입니다. H.264로 압축된 영상은 애드팍의 첨단 QoS 알고리즘을 통해 데이터 통합망에서도 안정된 고품질 영상을 지원합니다. H.264압축코덱 기준으로 HD(1280x720)급 영상을 초당 30프레임까지 처리해 1~4Mbps 전송 대역폭으로 HDTV급 영상을 IP 네트워크 환경에서 실현했습니다. 특히 네트워크 상태에 따라 프레임 레이트와 적절한 비트 레이트를 지정할 수 있어 낮은 대역폭의 환경에서부터 높은 전송 대역폭의 네트워크 환경까지 폭넓게 수용합니다.

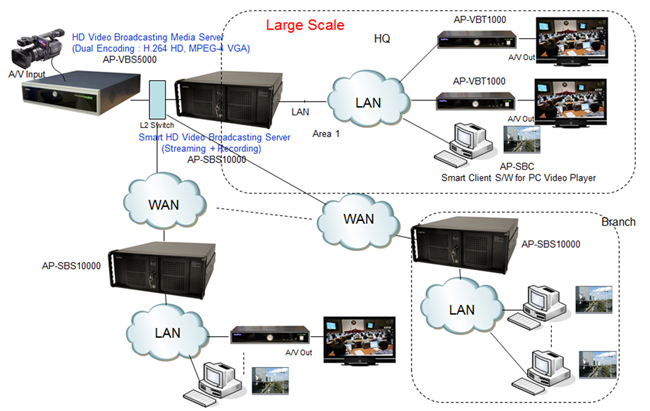

Network Diagram

Overall Features
	Hardware architecture for real time HD video broadcasting
	Support video on demand service
	Linux operating system
	30 frames of HD (1280X720) broadcasting per second based on H.264
	RTSP based broadcasting (RTSP client & server)
	Real time video broadcast recording function
	Support video/audio interface
	Support web based MBMS broadcasting manager software
	Support web based Smart Broadcasting Client software
