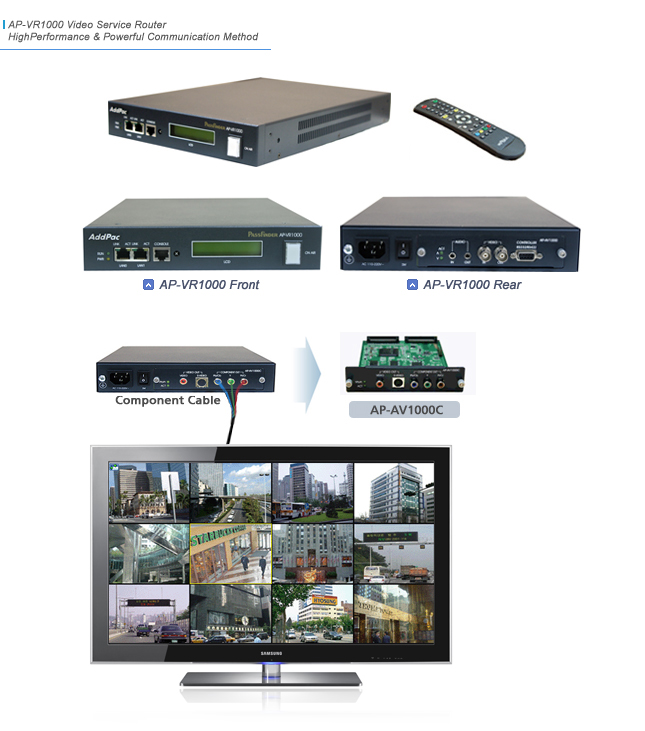

AP-VR1000 비디오 서비스 라우터는 DSP 기반의 차세대 고성능 영상코텍 장비로, 2포트의 10/100Mbps 이더넷 인터페이스와 다양한 비디오/오디오 코덱 모듈을 선택·장착할 수 있는 1개의 멀티 서비스 슬롯으로 구성돼 있습니다. 영상감시·교통관리·환경/방재감시·의회중계 등 다양한 실시간 영상 전송 분야에 적용할 수 있습니다.

IP 네트워크 기반의 고성능 영상통신에 대한 높은 관심만큼 Video over IP 영상장비에 대한 인기도 올라가고 있습니다. PC 기반의 소프트웨어 영상 솔루션에 비해 훨씬 뛰어난 안정성에 고품질 영상통신을 지원하는 하드웨어 영상장비는 뛰어난 성능에도 불구하고 부담스런 도입비용 때문에 쉽게 접근하기 어려웠던 게 사실입니다. 이제 적당한 가격에 그동안 생각하지 못했던 우수한 영상통신 세상이 펼쳐집니다. 그 가운데에 애드팍의 AP-VR1000 비디오 서비스 라우터가 있습니다.

애드팍의 AP-VR1000은 모듈러 타입의 Video over IP 통합 영상 코덱 장비입니다. xDSL과 케이블 TV 인터넷·전용회선 등 다양한 WAN 환경과 결합해 영상감시·교통관리·환경 방재감시·실시간 영상 동보방송 등 다양한 분야에 적용할 수 있습니다.
특히 AP-VR1000은 AP5850 고성능 멀티 서비스 라우터, AP-VP300 비디오폰, AP-VG1000 비디오 게이트웨이, AP-VR2000 등 애드팍의 다양한 영상 솔루션과 호환되기 때문에 응용 범위 또는 분야에 따라 다양한 장비를 적용해 효율적인 영상 통신환경을 구축할 수 있습니다.

펌웨어 업그레이드 가능한 DSP 기반의 HW 코덱

AP-AV1000 등 AP-VR1000용 코덱 모듈은 H.263, MPEG-4, 그리고 최신의 영상 코덱인 H.264를 기반으로 오디오/비디오 인·디코딩을 동시에 지원합니다. 그 중에서도 비디오 코덱 모듈에 장착된 고성능 DSP는 모두 programmable 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 향후 기술 변화에 유연하게 대처할 수 있다는 말입니다. 기능추가, 변경이 있을 때마다 직접 애드팍 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요 없이 최신의 기능을 이용할 수 있습니다.

초당 30프레임의 VGA급 영상 처리

AP-VR1000은 MPEG-4 압축코덱 기준으로 VGA(640×480)급 영상을 초당 30프레임까지 처리하며, 네트워크 상태에 따라 프레임 레이트와 적절한 비트 레이트를 지정할 수 있습니다. PAN/TILT/Zoom 카메라를 연결하고 있다면, 코덱 모듈의 RS232C와 RS422을 통합한 컨트롤 포트와 연동해 원격 제어도 가능합니다.

모든 기능을 원격 관리

AP-VR1000은 장비의 안정성 확보 차원에서 Telnet이나 Ftp 등을 통해 원격에서 장비의 상태 점검과 기능설정 및 소프트웨어 업그레이드가 가능합니다. 또한 여러 지점에서 여러 대의 AP-VR1000을 운영중인 환경을 위해 별도 GUI 기반의 관리 시스템을 제공합니다. 웹 인터페이스에서 여러 대의 AP-VR1000의 작동 상태를 점검하고, 원하는 지점으로 오디오 송출이 가능합니다.

다양한 응용분야

애드팍의 고성능 DSP 기반의 H.263, MPEG-4, H.264 코덱은 AP-VR1000의 적용 범위의 제한을 없앴습니다. 적용 분야로는 고화질 영상감시, 교통관리, 환경·방재감시, 의회중계, On-Demand 비디오 서비스 등 제한이 없습니다.

- 영상감시 : AP-VR1000의 기본 비디오 코텍 모듈인 AP-AV1000은 영상출력단과 함께 입력단을 동시에 갖고 있습니다. 지점으로부터 입력된 영상은 본사의 애드팍 네트워크 DVR에 실시간 전송·저장되며, 이때 담당자는 모니터를 통해 실시간 감시를 할 수 있습니다. 무인당직·교통제어·환경감시·재난대비 분야에 활용이 가능하며, 모니터링 중에 이벤트가 발생한 지점으로 실시간으로 음성방송을 송출해 즉각적인 조치 또한 가능합니다. 특히 VoIP 포트가 장착된 AV 모듈을 적용해 무인당직 또는 무인 민원지원 시스템으로 활용할 경우, 인터폰 기능과 영상 모니터링 기능을 결합해 한 장비에서 모든 통신 환경을 구성할 수 있습니다.
- 영상중계 및 동보방송 : 지방자치단체 등에서 기존 행정망을 활용해 고화질 영상을 실시간 중계가 가능합니다. 본청의 AP5850 비디오 동보 서버를 통해 동시에 여러 지점으로 영상 및 음성신호를 실시간으로 송출하게 됩니다. AP5850 비디오 동보서버는 AP-VR1000 또는 AP-VR2000 비디오 서비스 라우터로부터 영상을 받아 여러 사이트로 중계도 가능합니다. 또한 특정 지점의 여러 단말에게 영상을 동시에 송출할 경우, WAN 구간의 트래픽 절감 차원에서 AP-VR1000으로 한 채널의 영상을 보내 여러 개의 단말에게 영상방송을 중계할 수 있습니다. 옵션으로 제공하는 AP-VR1000의 릴레이 기능을 통해 LAN상의 여러 단말로 동시에 브로드캐스팅이 가능한 것입니다.
- 영상통신 : 본지사 또는 생산공장과 1:1 영상 통신환경을 구성해 영상회의 및 영상 모니터링이 가능합니다. Video over IP 기능을 이용한 영상통신은 별도 회선비용 부담이 없어 더 매력적입니다. 기존에 웹 카메라 등을 통해 간단한 영상통신을 했던 곳에서 AP-VR1000을 도입하면 훨씬 뛰어난 품질의 안정성 높은 영상통신 환경을 구축할 수 있습니다.
- 영상회의* : 추후 지원예정

Network Diagram

Overall Features
	실시간 비디오 통신에 특화한 아키텍처
	프로그래머블 고성능 DSP 기반의 하드웨어 영상코덱
	고성능 RISC CPU와 RTOS 기반의 임베디드 시스템
	코덱모듈 장착을 위한 1개의 멀티 서비스용 슬롯
	장비 상태체크를 위한 LCD 판넬과 ON-AIR 램프
	서드파티 캐싱 및 스트리밍 미디어 서버와 원활한 통합 지원
	멀티캐스팅, 첨단 QoS 등을 통한 멀티 사이트에 비디오 전송가능
Video Features
	지원 코덱 : H.263, MPEG-4, H.264 등
	인터페이스 : 1개의 BNC/RCA 입력포트, 1개의 BNC/RCA 출력포트, 1개의 RS232/RS422 컨트롤링 포트
	VGA급 영상을 초당 30프레임으로 처리(MPEG-4 기준)
Audio Features
	지원 코덱: 오그보비스*
	인터페이스 : 3.5mm 스테레오 오디오 입력포트                         3.5mm 스테레오 오디오 출력포트
Network Services
	IGMP supporting for Multicast Video Broadcasting Service
	Multilevel QoS Support including AddPac Specialized QoS Algorithm
	High-performance IP-Routing Capability with Reliability
	Static, RIP v1/2, OSPF v2 and IEEE 802.1Q VLAN Routing Protocols including VRRP
	Traffic Queuing, and SNMP MIB v2 for Network Management Features
	Standard & Extended Access List for Security Functions
	Essential Scalability Features such as DHCP Server & Relay, NAT/PAT, IEEE Transparent Bridging, IP Accounting, and Debugging/Diagnostics, etc.
	DNSProxy, MAC Address Filter Service
