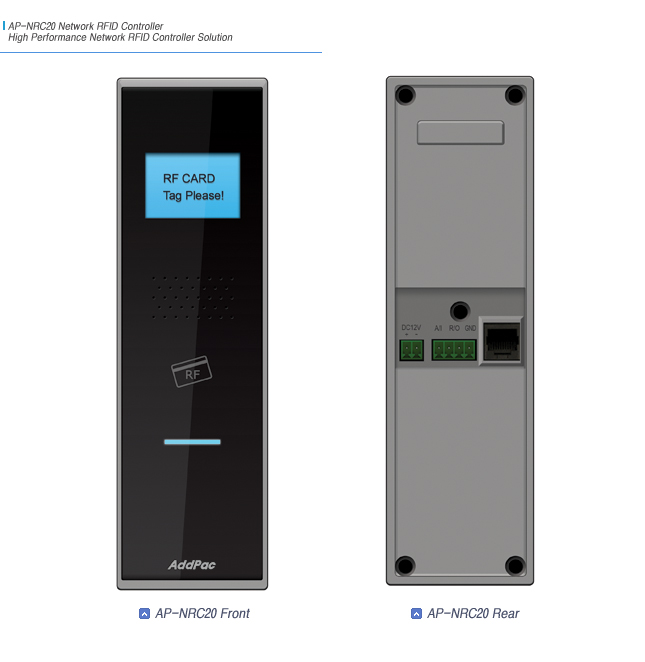

AP-NRC20 네트워크 RFID 출입시스템

AP-NRC20 IP RFID 출입제어장치는 네트워크를 통하여 RFID 카드를 통해서 내부 사용자 출입을 통제하는 장비입니다. 이 시스템은 네트워크 기반의 스탠드얼론 모드 (독립모드 : Standalone Mode) 를 위해서 LAN 인터페이스를 지원합니다. 여러대의 AP-NCRC50 이 사용되는 경우에는 애드팍의 DACS (Door Access Control System : IP-PBX + Time Attendance) 시스템과 함께 사용하여 네트워크 RFID 카드 제어 솔루션을 으로 사용될 수 있습니다.

스탠드얼론 모드 (Standalone Mode)

AP-NRC20 네트워크 RFID카드 출입제어기는 일반적인 RFID 카드를 사용하여 내부 사용자를 식별한 후에 출입문을 오픈 및 클로즈 하는 장비입니다. 이장비는 원격에서 출입문을 통제하기 위하여 알람 입력 및 릴레이 출력 (Alarm In, Relay Out ) 인터페이스를 지원합니다. AP-NRC50은 시스템 관리 기능을 지원합니다. 사용자 관리기능, 그룹 관리 기능, 설정 관리 기능, RFID 카드 관리 기능, 엑세스 로그 기능등을 지원합니다. RFID 카드를 사용하여 출입문통제 같은 응용서비스 확장을 위해서AP-NR20 은 애드팍의 DACS (Door Access Control System : IP-PBX + Time Attendance) 시스템과 함께 사용하여 IP 기반의 사용자 출입 제어 솔루션을 제공할수 있습니다. 애드팍 DACS 시스템은 로그인 제어, 출입 정보 저장, 일별/월별/년별 근태관리 정보, 관리자 보고 기능들을 지원할 수 있습니다.
이 시스템은 스탠드얼론 모드 (독립모드 : Standalone Mode) 를 위해서 LAN 인터페이스를 지원합니다.

펌웨어 업그레이드 가능한 구조

AP-NRC20 네트워크 RFID카드 출입제어기의 고성능 RISC CPU는 프로그래머블 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 기능추가, 변경이 있을 때마다 직접 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요없이 최신의 기능을 이용할 수 있습니다.

스마트 웹 메니져 기능

AP-NRC20 네트워크 RFID카드 출입제어기는 관리기능을 위해 스마트 웹 매니져 기능을 탑재하였습니다. 사용자 PC, 스마트폰, 테블릿 장치등에서 웹을 통하여 손쉽게 네트워크RFID컨트롤러 장비 설정 및 관리 기능을 수행할 수 있습니다.

애드팍의 다양한 VoIP 및 비디오 솔루션 등은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 AP-NRC20은 애드팍의 IP 텔레포니 솔루션과 함께 네트워크 기반의 RFID 카드 출입통제 솔루션을 요구하는 고객에게 높은 만족을 드리는 솔루션이 될 것입니다.

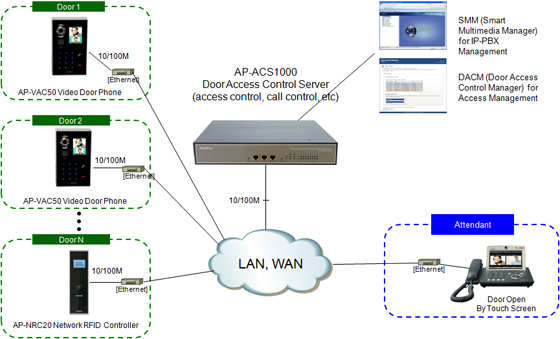

Network Diagram

CPU	High Performance RISC H/W Architecture
Memory	Flash Memory	8Mbyte
Memory	Main Memory	32Mbyte SDRAM
Network Interface	LAN Port	One(1) 10/100Mbps Fast Ethernet
Control & Display	LCD	Display Type : FSTN, Positive Built-in Controller : ST7567 Blue LED Backlight Active Area : 35.48(W) x 22.38(H) Number of Dots : 128 x 64
RFID Card Sensor	Protocol Supported	ISO14443A/B all bit rates > 106,212,424 and 848 kbps Compatible to MiFare Classic ISO15693 all modes > 1.65/6.6 & 26.5 kbps > Uplink 1 & 2 sub-carrier
	Receiver	Rx Sensitivity down to 1mVrms Rx Automatic Gain Control Accept external baseband signal from external circuitry for frame level processing Integrated signal strength indicator (SSI) On-Chip Framing handler for supported standard Transmitter Typical proximity operating distance up to 100mm. Software configurable modulation index Maximum driving current up to 200 mA/PIN @ 5V Accept external baseband signal for RF modulation Wide Transmitter driver supply range from 2.7~7.0V
	Transmitter
Speaker	Internal Speaker	Impedance : 8 +-15%ohm at 1kHz, 1.0 Vrms Sound Pressure : 90 +- 3dB at 0.1W/10 CM at 800Hz, 1.0kHz, 1.2kHz, 1.5kHz Resonance Level : 550Hz +- 20%Hz at Fo Hz, 1.0Vrms Frequency Range : Fo Hz ~20kHz Input Power : Normal : 1.0 W, Max : 2.0W
I/O Interface	I/O Port	Alarm Input : 1 Port Relay Out : 1 Port
Power & Operation Environments	Power Requirement	External Power VAC 110~220 VAC, 50/60Hz, 12V 1A
	PoE (Power over Ethernet)	IEEE802.3af compliant Input voltage range 36V to 57V Short-circuit Protection
	Operating Temperature	0°C to + 45°C (32° to 112°F)
	Storage Temperature	-40°C ~ +85°C (-40° ~ +185°F)
	Relative Humidity	5% ~ 95% (Non-condensing)
	Dimension	(54mm x 184mm x 39.5mm) (W x H x D)

Routing Protocol	Static, Default Routing, IEEE 802.1Q VLAN Routing
WAN Protocol	oint-to-Point over Ethernet (PPPoE) for ADSL Networking, DHCP
Security	Supports a standard IP access list and an extended one.
	Enables or disables a specific protocol demon such as FTP, TFTP, and Telnet.
	Manages user accounts in a multilevel method.
	Automatically switches Telnet/console sessions that have not been used for a specific amount of time.
	Supports Password Authentication Protocol (PAP) for PPP users and Challenge Handshake Authentication Protocol (CHAP).
Network Management	Supports the standard SNMP v2 and MIB.
	Performs Web-based management using a Web browser.
	Manages remote sites using the Console, Rlogin, and Telnet features.
Supplementary Features	Supports traffic management.
	Supports traffic queuing and F/R flow control.
	Bridging: Spanning Tree Bridging protocol (IEEE)
	DHCP Server and Relay
	IP Accounting
	Port Address Translation (PAT)
	Network Address Translation (NAT)
	Command Line Interface (CLI)
Operation and Management	Analyzes the usage and performance of CPU and interfaces.
	Backs up or restores APOS and configuration files.
	Checks equipments and debugging.
	Reboots automatically due to the watch dog feature when the equipment does not operate properly.
	System logging
	Traffic Statistics due to IP Accounting
Convenient Features	Supports the DHCP server, client and DHCP relay.
	Network Address Translation (NAT)
	Port Address Translation (PAT)
	IEEE Standard Transparent Bridging - Supports the IEEE spanning tree protocol. - Supports both routing and bridging (Concurrent routing & bridging).
	Cisco-compatible Command Line Interface (CLI) via Telnet
	VoIP Stacking
	Network Time Protocol (NTP)
	APOS and Configuration File Remote Management using FTP/TFTP
