AP-WVP300 기업용 IP 벽걸이용 비디오 전화기는 사무실이나 공장 안쪽에 설치되어 인터넷을 이용해 비디오 화면을 보면서 출입통제 기능을 수행하는 월패드형 벽걸이 IP 비디오 전화기입니다. SIP표준 VoIP 신호처리 기능을 사용하여 애드팍 IP-PBX, 다양한SIP비디오 도어폰과 연동하여 확장성이 뛰어납니다. 또한 최신의 오디오/비디오 코덱을 최적으로 지원합니다. 이제 벽걸이용IP 비디오 전화기의 선택 기준은 VoIP 표준신호 체계 수용과 편리성입니다. AP-ACS1500 도어 엑세스 제어 시스템과 함께 기업용 IP 비디오 출입통제 솔루션을 제공합니다. 다양한 응용서비스를 위해서 AP-WVP300은 터치스크린 기반의 7인치 TFT-LCD 를 탑재하였습니다.
벽걸이용 IP 비디오 전화기의 새로운 선택 기준 “고품질 영상통화기능“
AP-WVP300 벽걸이용 IP 비디오 전화기는 애드팍이 그동안 VoIP 분야에서 축적해온 시그널링 기술과 음성처리 기술에 첨단 비디오 처리기술을 추가한 월패드형IP 비디오 전화기입니다. AP-WVP300은 64Kbps ~ 1Mbps급의 네트워크까지 지원하기 때문에 인터넷으로 연결된 곳이라면 어디서나 사용할 수 있습니다. 특히 제한된 대역폭 상황에서 최적의 화질과 프레임 레이트 보장을 위한 'rate control' 기능과 인터넷 상의 다양한 패킷 오류에 대응하기 위한 하이엔드 error resilience 기술을 적용해 최적의 화질을 보장합니다. 사용자가 월패드형 비디오 전화기에서 외부 통화자의 화면을 인터넷을 통하여 볼수 있는 쌍방향 영상통화 기능은 선택적으로 지원할 수 있도록 설계되었습니다. MPEG4 외에 최신의 H.264 비디오 코덱를 지원합니다.
SIP 기반의 표준 VoIP 신호프로토콜
AP-WVP300은 호 제어 프로토콜 측면에서 SIP 표준 프로토콜을 지원합니다. 따라서 호 제어 프로토콜이 다른 비디오 전화기 같은 다양한 VoIP 단말과의 연동성이 뛰어납니다. 또한 점차 도입이 증가하고 있는 IP-PBX, SIP 프록시 서버와의 연동성은 물론 기존의 아날로그 타입의 PBX 와의 연동을 위해서 애드팍 도어 제어 시스템들과 함께 제공되어 IP 환경이 아닌 사내 망에서도 영상을 보면서 출입통제 할 수 있는 서비스를 제공할 수 있습니다.
펌웨어 업그레이드 가능한 구조
AP-WVP300의 고성능 RISC CPU와 DSP는 모두 programmable 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 기능추가, 변경이 있을 때마다 직접 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요없이 최신의 기능을 이용할 수 있습니다.
스마트 웹 메니져 기능
AP-WVP300 월패드형IP 비디오 전화기는 관리기능을 위해 Smart Web Manager 기능을 탑재하였습니다. 사용자 PC, 스마트폰, 테블릿 장치등에서 웹을 통하여 손쉽게 월패드형 IP 비디오 전화기의 장비 설정 및 관리 기능을 수행할 수 있습니다.
애드팍의 다양한 VoIP 및 비디오 솔루션 등은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 AP-WVP300은 애드팍의 IP 텔레포니 솔루션과 함께 차세대 도어 엑세스 비디오 커뮤니케이션을 요구하는 고객에게 높은 만족을 드리는 솔루션이 될 것입니다.
Network Diagram
Overall Features
Touch Screen Type SIP Wall Video Phone Solution
Support various IP-PBX, SIP video door phone
Support QoS control to secure the optimum level
of voice quality
Apply high end error resilience to cope with
various packet errors in network
Support 7 inch TFT color LCD with touch screen
feature
High Performance Programmable DSP
SIP/H.323 dual stack
Flash memory 256Mbyte, SDRAM 128Mbyte
Support speaker phone

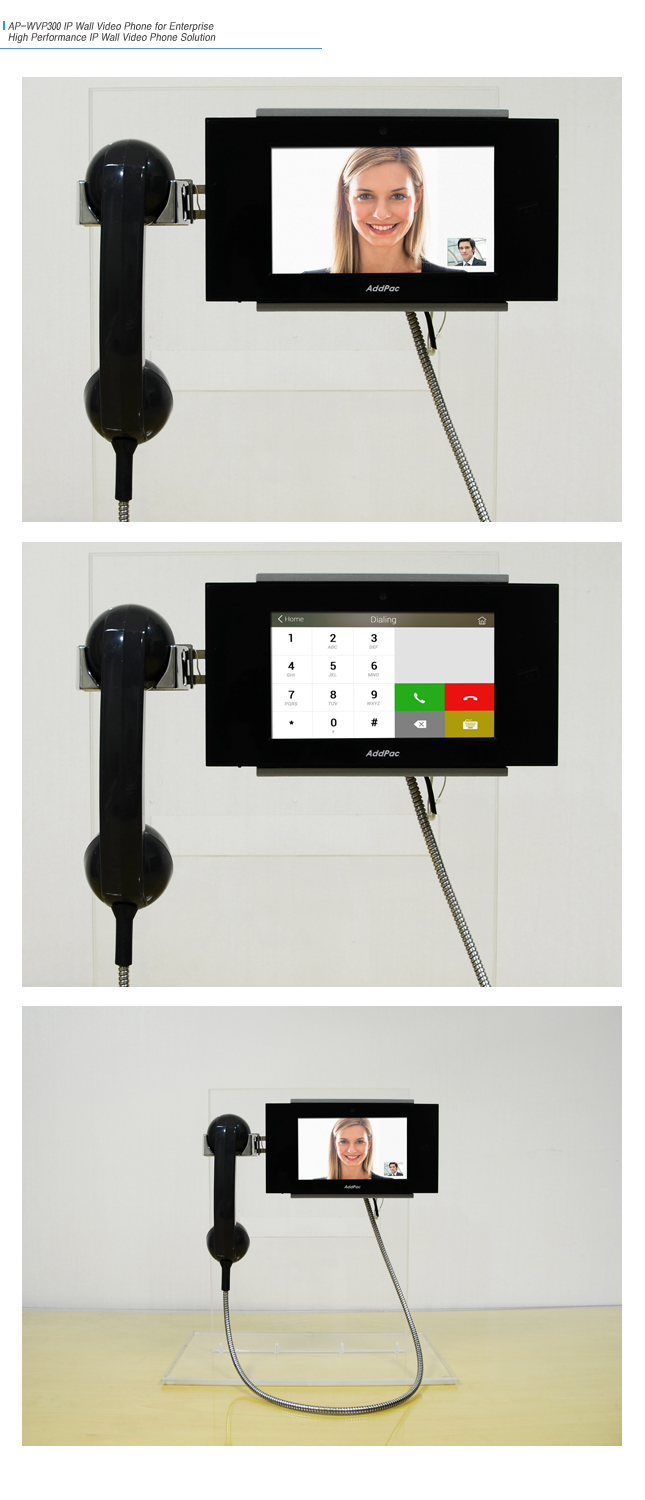

Support Optional External Handset for Noisy
Environment like as factory, tunnel (Option)
Network interface: 10/100Mbps fast Ethernet
interface x 1, USB Interface for External WiFi USB Module x 1
Support PoE (Option)
Audio and Telephone Features
H.264, MPEG4, H.263 Video Codec
G.7.22, G.711, G.726, Voice Codec
SIP/H.323 Dual Stack
CPU
High Performance RISC+DSP H/W Architecture
Memory
Flash Memory
256 Mbyte NAND Flash Memory
Main Memory
256Mbyte DDR
Network Interface Module
LAN0 Port
One(1) 10/100Mbps Fast Ethernet
LAN1 Port
USB Interface for External Wifi USB Module
(Option)
Control & Display
7 Inch TFT Color LCD
One-Chip Solution for TFT-LCD
Hardware On-Screen Display (OSD)
Support resolution up to 480xRGBx800
Up to 24-bit RGB888 Digital Interface
Resize Function ( x 1/16, x8)
BT.60/BT.66 Digital YCbCr 4:2:2(8-/16-bit) Interface
Acoustic Echo Canceller
Full Duplex AEC
Full-duplex operation during double-talk
situations
One channel AEC, one channel LEC up to 256ms shared
Cancels echoes with up to 10dB echo return
Advanced noise reduction(up to 20dB)
Speaker
Internal Speaker
Impedance : 8 +-15%ohm at 1kHz, 1.0 Vrms
Sound Pressure : 90 +- 3dB at 0.1W/10 CM
at 800Hz, 1.0kHz, 1.2kHz, 1.5kHz
Resonance Level : 550Hz +- 20%Hz at Fo Hz, 1.0Vrms
Frequency Range : Fo Hz ~20kHz
Input Power : Normal : 1.0 W, Max : 2.0W
Audio Amplifier
Internal Audio AMP.
1-W BTL Output(5V, 0.11 % THD+N)
Uncompensated Gains of 2 to 20 (BTL Mode)
Thermal and Shot-circuit Protection
High Supply Ripple Rejection Ratio
Audio Interface
Input
Internal MIC In
Output
Internal Speaker Out
Power & Operation Environments
Power Requirement
External Power VAC 110~220 VAC, 50/60Hz, 15Watt,
PoE (Power over Ethernet) : Option
