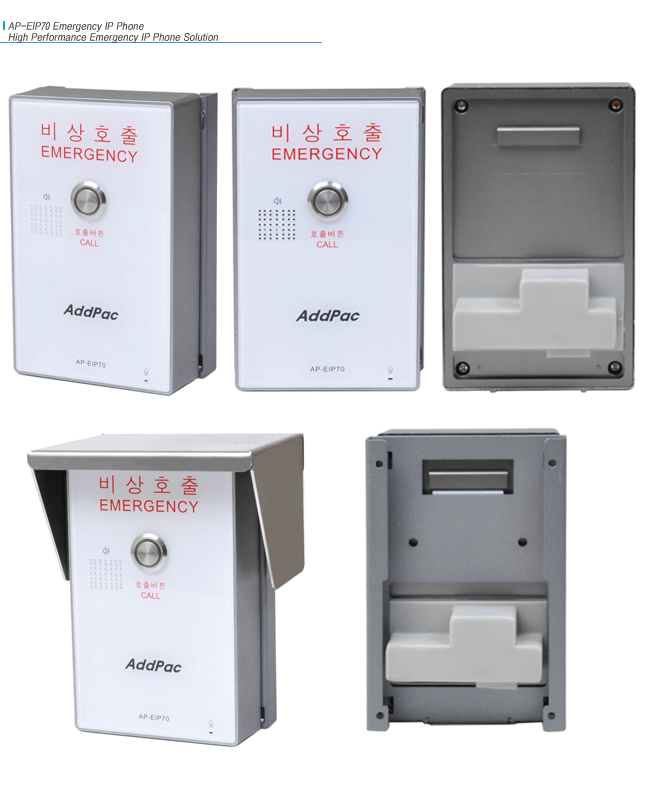

AP-EIP70옥외용 IP 비상 호출 전화기는 인터넷을 이용해 고음질의 음성통신이 가능한 IP 비상 호출 전화기입니다. 옥외에 설치되어 비상호출 기능을 필요로 하는 여러 장소에서 사용될 수 있으며, 다양한 음성코덱 과 마이크, 스피커 인터페이스, PoE 기능을 통해 ADSL 같은 일반적인 인터넷 환경 및 애드팍 IP-PBX 솔루션 환경에서 IP 텔레포니 서비스를 최적으로 지원합니다.
IP 기반의 비상호출 전화기
AP-EIP70 옥외용IP 비상 호출 전화기는 애드팍이 그동안 VoIP 및 IP 방송 분야에서 축적해온 음성처리기술, 신호처리기술, 네트워크 기술이 탑재된 IP 비상 호출 전화기입니다. 여러 기능에서 AP-EIP70은 확실하게 다릅니다. 고품질 음성 DSP 기반으로 설계되어 Acoustic Echo Canceller 기능을 기본 탑재하여 내장 마이크, 내장스피커를 사용한 Full Duplex 방식의 양방향 통신 기능을 지원합니다. 또한 AP-EIP70은 SIP VoIP 시그널링 프토콜을 비롯해 대역폭에 따라 다양한 음성 코덱 G711, G726, G729, G723.1등을 지원하기 때문에 인터넷으로 연결된 곳이라면 어디서나 사용할 수 있습니다. 특히 제한된 대역폭 상황에서 인터넷 상의 다양한 지연 및 패킷 오류에 대응하기 위해 QoS기술을 적용해 최적의 음질을 보장합니다. 애드팍 IP-PBX 솔루션과 연동하여 IP 비상호출전화 기능을 수행할 수 있습니다.
다이케스팅 금형을 사용한 스틸케이스 기능
AP-EIP70 옥외용IP 비상 호출 전화기는 일반 사출기반의 프라스틱 케이스가 아닌 다이케스팅을 금형을 사용한 스틸케이스를 사용하여 옥외에서 사용시 안정성을 높였습니다.
다양한 외부 인터페이스 기능 지원
AP-EIP70 옥외용IP 비상 호출 전화기는 후면부에 외부 오디오 입출력인터페이스를 지원합니다. 이 기능은 소음이 많은 지역에서 장비 설치시에 내부 스피커 만으로 음량이 부족한 경우 외부에 앰프 스피커를 연결하여 사용할 수 있는 기능입니다. 또한 외부에 알람 및 릴레이 인터페이스, RS232/RS485 같은 통신 인터페이스를 제공하여 경광등 제어, 도어제어등 다양한 기능을 제공할 수 있습니다.
Power over Ethernet 기능 제공
AP-EIP70 옥외용IP 비상 호출 전화기는 PoE 기능이 탑재된 한 개의 10/100M 고속이더넷 포트를 제공합니다. PoE 기능은 별도의 전원선이 필요없이 LAN 선을 통해 장비가 필요로 하는 전원을 급전하는 방식입니다. PoE 기능이 탑재된 L2 스위치나 PoE Converter에 연결되어 사용될 수 있습니다.
펌웨어 업그레이드 가능한 구조
AP-EIP70 비상 호출 전화기는 고성능 RISC CPU는 프로그래머블 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 기능추가, 변경이 있을 때마다 직접 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요 없이 최신의 기능을 이용할 수 있습니다.

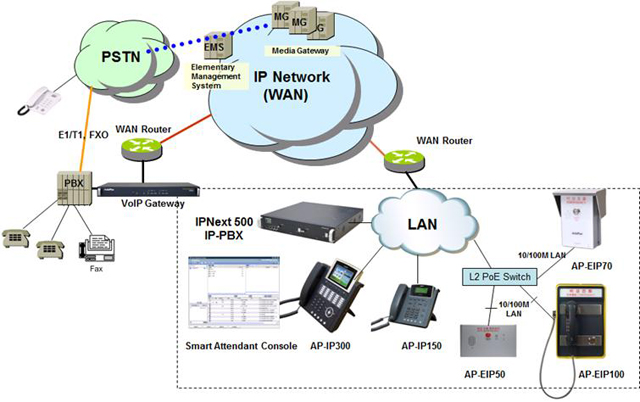

Network Diagram
Overall Features
IP emergency phone using speaker phone service features
SIP Signaling Stack
Provide optimal voice quality with enhanced QoS
Flash Memory 4MByte, SDRAM 32MByte
STILL Chassis Frame, Water Resistance for Outdoor Application
PoE (Power over Ethernet) function
Internal MIC, SPEAKER
Various I/O Interface : alarm input, relay out, RS232/RS485, Audio
Input/Output RCA Type
Emergency Call Button and LAMP
Audio Features
Supported Codec : Voice Band - G.711, G.723,
G.726, G.729,etc
Acoustic Echo Canceller function support
Full Duplex function support
CPU
High Performance RISC + DSP Architecture
Memory
Flash Memory
4Mbyte Flash Memory
Main Memory
32Mbyte SDRAM
Network Interface
LAN Port
One(1) 10/100Mbps Fast Ethernet with POE
Capability
Acoustic Echo Canceller
Full Duplex AEC
Full-duplex operation during double-talk
situations
One channel AEC, one channel LEC up to 256ms shared
Cancels echoes with up to 10dB echo return
Advanced noise reduction(up to 20dB)
I/O Interface
I/O Port
RS232/RS485 Interface : 2-Port
Alarm Input : 2 Port
Relay Out : 2 Port
External Audio In/Out : RCA Type
Audio Interface
MIC
Internal MIC
Internal Speaker
Impedance : 8 +-15%ohm at 1kHz, 1.0 Vrms
Sound Pressure : 90 +- 3dB at 0.1W/10 CM
at 800Hz, 1.0kHz, 1.2kHz, 1.5kHz
Resonance Level : 550Hz +- 20%Hz at Fo Hz, 1.0Vrms
Frequency Range : Fo Hz ~20kHz
Input Power : Normal : 1.0 W, Max : 2.0W
Power Requirement
External Power VAC 110~220 VAC, 50/60Hz, 12V 1A
Power over Ethernet (POE) :
IEEE802.3af compliant
Input voltage range 36V to 57V
Short-circuit Protection
Operating Temperature
0°C to + 45°C (32° to 112°F)
Storage Temperature
-40°C ~ +85°C (-40° ~ +185°F)
Relative Humidity
5% ~ 95% (Non-condensing)
Dimensions(H x W x D)
166mm x 102.8mm x 40.5mm (H x W x D)
LAN Protocol
Static and IEEE 802.1Q VLAN Routing
WAN Protocol
Point-to-Point Protocol (PPPoE for ADSL), etc.
Audio Service
&
Signaling Protocol
Voice Codec
- G.711, G.723.1, G.726, G.729, etc.
SIP Signaling Stack Support
Voice Processing Features Supports
- VAD, DTMF, CNG, G.168
Enhanced QoS Management Features for Voice Traffics
System Performance Analysis for Process, CPU, Connection I/F
Configuration Backup & Restore for APOS Managements
Debugging, System Auditing, and Diagnostics Support
System Booting and Auto-rebooting with Watchdog Feature
System Managements with Data Logging
IP Traffic Statistics with Accounting
Other Scalability Features
DHCP Server & Relay Functions
Network Address Translation (NAT) Function
Port Address Translation (PAT) Function
Transparent Bridging (IEEE Standard) Function
→ Spanning Tree Bridging Protocol Support
→ Remote Bridging Support
→ Concurrent Routing and Bridging Support
Cisco Style Command Line Interface(CLI) via Telnet
