AP-NRC50 네트워크 RF 컨트롤러는 네트워크를 통하여 RF 카드를 통해서 내부 사용자 출입을 통제하는 장비입니다. 이 시스템은 네트워크 기반의 스탠드얼론 모드 (독립모드 : Standalone Mode) 를 위해서 LAN 인터페이스를 지원합니다. 또한 기존의 애드팍 IP 비디오 도어폰의 클론모드 (Clone Mode) 사용을 위해서 RS232/RS485 인터페이스를 동시에 지원합니다. 여러대의 AP-NCRC50 이 사용되는 경우에는 애드팍의 DACS (Door Access Control System : IP-PBX + Time Attendance) 시스템과 함께 사용하여 네트워크 RF 카드 제어 솔루션을 으로 사용될 수 있습니다.
스탠드얼론 모드 및 클론 모드 (Standalone Mode and Clone Mode)
AP-NRC50 네트워크 RF 카드 컨트롤러는 일반적인 RF 카드를 사용하여 내부 사용자를 식별한후에 게이트를 오픈 및 클로즈 하는 장비입니다. 이장비는 원격에서 출입문을 통제하기 위하여 알람 입력 및 릴레이 출력 (Alarm In, Relay Out ) 인터페이스와 RS485 인터페이스를 지원합니다. AP-NRC50은 시스템 관리 기능을 지원합니다. 사용자 관리기능, 그룹 관리 기능, 설정 관리 기능,RF 카드 관리 기능, 엑세스 로그 기능등을 지원합니다. RF 카드를 사용하여 출입문통제 같은 응용서비스 확장을 위해서AP-NRC50 은 애드팍의 DACS (Door Access Control System : IP-PBX + Time Attendance) 시스템과 함께 사용하여 IP 기반의 사용자 출입 제어 솔루션을 제공할수 있습니다. 애드팍 DACS 시스템은 로그인 제어, 출입 정보 저장, 일별/월별/년별 근태관리 정보, 관리자 보고 기능들을 지원할 수 있습니다.
이 시스템은 스탠드얼론 모드 (독립모드 : Standalone Mode) 를 위해서 LAN 인터페이스를 지원합니다.또한 기존의 애드팍 IP 비디오 도어폰의 클론모드 (Clone Mode) 사용을 위해서 RS232/RS485 인터페이스를 동시에 지원합니다.
펌웨어 업그레이드 가능한 구조
AP-NRC50 네트워크 RF 컨트롤러의 고성능 RISC CPU와 DSP는 모두 프로그래머블 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 기능추가, 변경이 있을 때마다 직접 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요없이 최신의 기능을 이용할 수 있습니다.
스마트 웹 메니져 기능
AP-NRC50 네트워크 RF 카드컨트롤러는관리기능을 위해 스마트 웹 매니져 기능을 탑재하였습니다. 사용자 PC, 스마트폰, 테블릿 장치등에서 웹을 통하여 손쉽게네트워크RF컨트롤러 장비 설정 및 관리 기능을 수행할 수 있습니다.
애드팍의 다양한 VoIP 및 비디오 솔루션 등은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 AP-NRC50은 애드팍의 IP 텔레포니 솔루션과 함께 네트워크 기반의 RF 카드 제어 솔루션을 요구하는 고객에게 높은 만족을 드리는 솔루션이 될 것입니다.

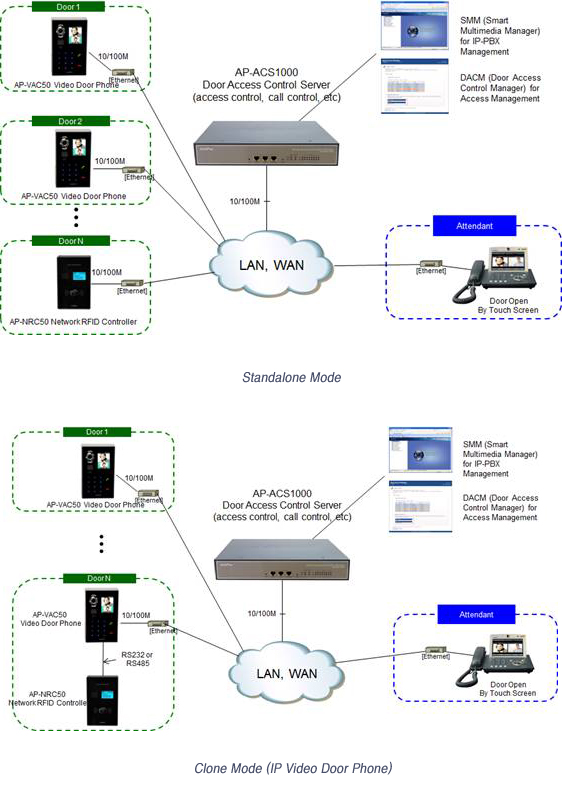

Network Diagram
Overall Features
High performance RFID controller solution
Network (LAN) based RF Controller Solution :
Standalone Mode
RS232/RS485 Interface Support for AddPac IP
Video Door Phone Interworking : Clone Mode
Interworking with AddPac ACS(Access Control
Server) for RFID Registration
Blue LED backlight LCD, 128 x 64 display
resolution
Network interface: 10/100Mbps fast Ethernet
interface x 1
Support RS232/RS422/RS485 interface, alarm
input, relay output port
Support Power over Ethernet (PoE) : Option
Microprocessor
High Performance RISC H/W Architecture
Memory
Flash Memory
4Mbyte
SDRAM Memory
32Mbyte DDR
Network Interface
LAN Port
One(1) 10/100Mbps Fast Ethernet
Control & Display
LCD
Display Type : FSTN, Positive
Built-in Controller : ST7567
Blue LED Backlight
Active Area : 35.48(W) x 22.38(H)
Number of Dots : 128 x 64
RFID Card Sensor
Protocol Supported
ISO14443A/B all bit rates
> 106,212,424 and 848 kbps
Compatible to MiFare Classic
ISO15693 all modes
> 1.65/6.6 & 26.5 kbps
> Uplink 1 & 2 sub-carrier
Receiver
Rx Sensitivity down to 1mVrms
Rx Automatic Gain Control
Accept external baseband signal from
external circuitry for frame level processing
Integrated signal strength indicator (SSI)
On-Chip Framing handler for supported standard
Transmitter
Typical proximity operating distance up to
100mm.
Software configurable modulation index
Maximum driving current up to 200 mA/PIN @ 5V
Accept external baseband signal for RF modulation
Wide Transmitter driver supply range from 2.7~7.0V
Speaker
Internal Speaker
Impedance : 8 +-15%ohm at 1kHz, 1.0 Vrms
Sound Pressure : 90 +- 3dB at 0.1W/10 CM
at 800Hz, 1.0kHz, 1.2kHz, 1.5kHz
Resonance Level : 550Hz +- 20%Hz at Fo Hz, 1.0Vrms
Frequency Range : Fo Hz ~20kHz
Input Power : Normal : 1.0 W, Max : 2.0W
I/O Interface
I/O Port
RS232/RS485 Interface
Alarm Input : 2 Port
Relay Out : 2 Port
Power Requirement
External Power VAC 110~220 VAC, 50/60Hz, 12V 1A
PoE (Power over Ethernet)
IEEE802.3af compliant
Input voltage range 36V to 57V
Short-circuit Protection
