AP-ACS1500차세대 Fault Tolerant IP 기반 비디오 도어폰 제어 시스템은 애드팍의 다양한 사용자 비디오 터미널 장비 (AP-VAC50 IP 비디오 도어폰, AP-VP300 IP 영상전화기, etc), 등과 연동하여 IP 비디오 교환 서비스 기능 및 비디오 도어폰 관리 서비스 기능을 제공하는 솔루션입니다. 펌웨어 업그레이드를 지원하는 고성능 임베디드 RISC를 기반으로 설계되었으며, 시스템 프로세서 보드의 이중화, 전원 이중화 기능을 지원하여 안정성을 원하는 중소형 사업장에 적합한 제품입니다. 애드팍의 다양한 비디오 제품들과 연동되어 IP 기반으로 효과적인 비디오 도어폰 제어 서버 기능을 제공합니다.
IP 비디오 도어폰 관리 기능 및 응용서비스 기능
애드팍 IP 비디오 도어폰은 현관 및 사무실 출입문에서 외부인을 위해 비디오을 통한 신원 확인후 도어 개폐 기능을 수행하는 장비입니다. 애드팍 비디오 도어폰은 알람 및 릴레이 출력포트, RS485 인터페이스 기능을 탑재하여, 자동문 기능과 연동하여 원격에서 출입문을 제어할 수 있읍니다. 또한 내부직원들은 비밀번호, RF 카드, 지문인식 기능을 통하여 현관 및 사무실을 출입하는 기능을 제공합니다. 애드팍 DACS (Door Access Control System) 기능은 크게 비디오 도어 폰 관리 및 응용서비스를 담당하는 부분과 SIP 기반의 IP 비디오 교환기능을 제공합니다. 비디오 도어폰 관리기능은 사용자관리기능, 그룹관리기능, 설정관리기능, RF 카드 등록 및 관리기능, 지문인식 등록 및 관리기능*, 출입 로그 기능 등을 기본적으로 제공하고, 근태 관리기능 같은 응용서비스를 확장적으로 지원할 수 있도록 설계되었습니다.
시스템 이중화 기능 및 IP 비디오 Call Manager 기능

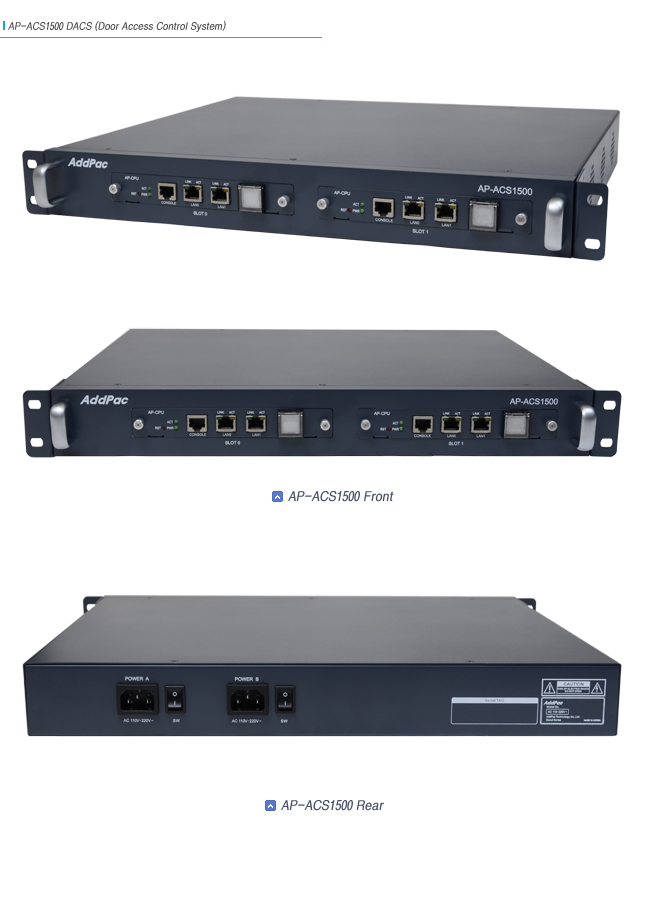

애드팍 AP-ACS1500 IP 도어 컨트롤 시스템은 Fault Tolerant 기능을 제공하기 위해서 Active-Standby 또는 Active-Active 개념의 시스템 이중화 기능을 제공합니다. 시스템 이중화 기능을 제공하기 위해서 Hot-Swap 기능을 제공하는CPU 제어 프로세서 모듈의 이중화를 사용하며, 각 CPU 모듈은 전면부 판넬에 위치한 CLI(Command Line Interface) 위한 콘솔 포트, 두개의 10/100/1000Mbps 기가비트 이더넷 포트, Blue-Lamp Hot-Swap스위치 버튼을 제공합니다. AP-ACS1500에서 제공하는 IP 비디오 교환기능 Call 시나리오는 Basic Call, Coloring Service, Music on Hold, Blind Transfer, Call Pickup, Group Call Pickup, Consult Call, Switching Call, Consult Transfer, Call Waiting, Call Waiting Notify, Call Park, Call Pickup Remote, Hunt Group 등을 제공하며 내부망 접속은 SIP, 외부망 접속은 SIP, H.323 을 동시에 지원할 수 있도록 설계되었습니다. CPU 모듈은 내부에 DDR2 고속 SDRAM 과 대용량 NAND Flash 장착하여 안정성을 높이면서도 비디오 도어폰 관리기능 등 대용량 메모리가 필요한 각종 응용서비스를 제공할 수 있도록 설계되었습니다.
펌웨어 업그레이드 가능한 구조
AP-ACS1500 DACS 시스팀의 고성능 RISC CPU 는 모두 프로그래머블 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 기능추가, 변경이 있을 때마다 직접 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요 없이 최신의 기능을 이용할 수 있습니다. 또한 애드팍 AP-ACS1500 DACS 시스팀 솔루션에서 사용되는 비디오 도어폰 등의 펌웨어 또는 버전 업그레이드는 독립적으로도 직접 홈페이지에서 다운받거나 IP키폰 시스템에서 다운로드 받아 업그레이드 할 수 있는 구조로 되어 있습니다. AP-ACS1500 DACS 시스템 관리자가 애드팍 비디오 도어 폰 같은 단말기의 소프트웨어 버전을 관리를 위하여 업그레이드를 하면 비디오 도어 폰 Power On 시 또는 부팅시에 버전 체크를 통해 AP-ACS1500 DACS 시스템 에 있는 신규 펨웨어를 가져다 업그레이드 할 수 있습니다. AP-ACS1500 DACS 시스템과 단말기들은 버전 업그레이드 시에 소프트웨어 변경이 동시에 될 가능성이 크기 때문에 Top-Down 구조로 소프트웨어 버전 관리 체계를 효율적으로 할 수 있도록 설계하였습니다.
애드팍 IP 비디오 도어폰 토털 솔루션
애드팍테크놀로지는 사용자 만족을 위해서 단순한 비디오 도어폰 및 비디오 폰 제어서버 만을 제공하는 벤더가 아니라, 고객의 네트워크 환경에 적합한 다양한 VoIP 및 미디어 게이트웨이, 각종 오디오/비디오 단말기, 외장형 오디오/비디오 MCU, IP 오디오/비디오 방송, VoD 솔루션, 네트워크 DVR, 오디오/비디오 녹취 솔루션, 트래픽 컨트롤러 QoS 장비 솔루션 등 다양한 장비군을 함께 지원합니다. 다가오는 ALL IP 기반의 비디오 텔레포니 환경은 다양한 오디오/비디오 자원들이 IP 네트워크 상에서 같이 사용되고 공유되어야 하기 때문에 영역별 솔루션 통합 및 전체 솔루션 통합이 매우 중요하게 됩니다. 애드팍 IP 비디오 도어폰 솔루션은 이러한 멀티미디어 통합 솔루션 고려하여 설계되며 고객의 다양한 서비스 욕구를 만족 시킬 수 있습니다.
애드팍의 다양한 멀티미디어 네트워크 장비들은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그 동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 비디오 도어 폰 솔루션은 차세대 IP 기반의 차세대 비디오 도어 폰 솔루션을 을 요구하는 고객에게 높은 만족을 드릴 것입니다.

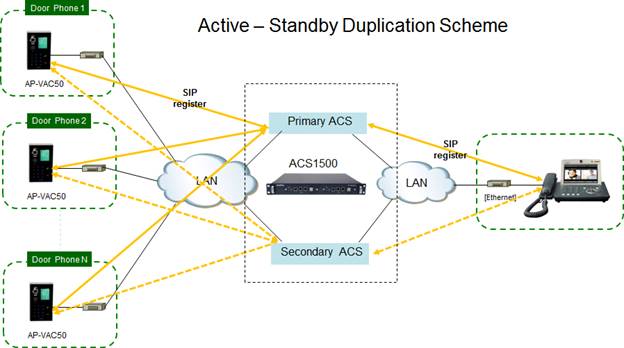

Network Diagram
Overall Features
Medium DACS (Door Access Control System)
AddPac SIP Video Door Phone Support : AP-VAC20,
AP-VAC50, AP-VAC100, AP-VAC200,etc
Time & Attendance service using RF card,
fingerprint recognition SIP video door phones
Video door phone management function like as RF
card register, fingerprint recognition, etc
Dual CPU Boards (Hot-Swap) : High performance
RISC Microprocessor structure
CPU Board Main Memory : Flash Memory 512MByte,
DDR 128MByte
CPU Board Network Interface : 10/100/1000Mbps gigabit Ethernet interface×2
CPU Board Console Interface : 1 Port RS-232C
serial console interface
IP-PBX feature : Support SIP based various call
scenario, Coloring service, Music on Hold, Caller ID & Call Hold, Call
Scenarios, etc
Traffic Queuing, and SNMP MIB v2 for Network
Management Features
Microprocessor
High Performance RISC Integrated Host Processor
Memory
Flash Memory
512MB NAND
Main Memory
128MB DDR
Boot Memory
512Kbyte Flash Memory
System Processor
Board Network Interface
LAN0 Port
One(1) 10/100/1000Mbps Gigabit Ethernet
LAN1 Port
One(1) 10/100/1000Mbps Gigabit Ethernet
Console Port
One(1) RS-232C Interface for CLI
Power Requirement
Power VAC 110~220 VAC, 50/60Hz, 5V 8A
Operating Temperature
0°C to + 50°C (32° to 122°F)
Storage Temperature
-40°C ~ +85°C (-40° ~ +185°F)
Relative Humidity
5% to 95% (Non-condensing)
Dimension(H x W x D)
56mm x 440mm x 369mm
Weight(kg)
5.24 Kg
Number & Call Routing
Trunk Hunting by Preference or Sequential
Calling Hunting by Preference, Simultaneous, Random
Calling Hunting by Chained Hunting Group
Partition for Address Grading
Call Class for Call Access Control
Number Translation Rule for Inbound/Outbound Call
Centrex with Prefix Support
Multiple Shared Devices with One Number
Multiple Numbers on One Device
Individual Call Park within Park Number Pool
Group Call Park within a Group or Other Group
Call Pickup of Ringing Call of Same Group or Other
Group
Call Pickup of Parked Call
Call Transfer- Blind, Consult
Call Forwarding ? Unconditional, Busy, No Answer,
Voice Mail
Call Waiting
Call Swapping
Call Hold
Advanced Features with AddPac IP Video Phone, etc
with AddPac IP phone, Video Phone, etc
Plug and Play with Auto Discovery Function
Softkey Map Download and Control
Time and Date Setting
Telephony and Service
&
Features
Voice Mail List View
Parked Call List View
Call Forwarding Setting
Recent Call List View
Calling Number and Name Identification
Individual Call Park within a Group or Other Group
by Softkey
Group Call Park within a Group or Other Group by
Softkey
Call Pickup of Ringing Call of Same Group or Other
Group by Softkey
Call Pickup of Parked Call by Softkey
Call Transfer ? Blind, Consult by Softkey
Call Waiting Indication
Call Swapping by Softkey
Call Hold by Softkey
Conference Control
Signaling Protocols
SIP Application Server, Proxy, Registrar and
Location Server(RFC3261)
Multiple ITSP Trunk with SIP & H.323 Account
Support
- IP UA Client Role for Registering to ITSP SIP Server
- H.323 Gatekeeper Client Role for Registering to ITSP H.323 Gatekeeper
Server
IVR(Interactive Voice Response)
&
Auto Attendant
Default Auto Attendant Support
IVR Function
Provides with GUI-based Smart IVR Scenario Editor
Upload/Download Scenario by Smart IVR Scenario Editor
Supports Multiple Concurrent Scenarios
Support Recordable IVR Prompts
Voice Mail
Support Voice Mail with IVR
Access from Remote Site via Trunk Support
Voice Mail Notification Support
Conference
Ad-Hoc Conference
Dial-Out Conference
Meet-me Conference
Multiple External MCU Support (Video, Audio,
etc) : AP-MC1000
Conference Chair and Participants Management
Music & Announcement
Music on Hold
Replaceable Announcements
Dialing Music/Tone Service
User & Device Management
LDAP(Lightweight Directory Access Protocol) Support
- Support Hierarchical Organization
System Performance Analysis for Process, CPU,
Connection I/F
Configuration Backup & Restore for APOS Managements
Debugging, System Auditing, and Diagnostics Support
System Booting and Auto-rebooting with Watchdog
Feature
System Managements with Data Logging
IP Traffic Statistics with Accounting
Other Scalability Features
DHCP Server & Relay Functions
Network Address Translation (NAT) Function
Port Address Translation (PAT) Function
Transparent Bridging (IEEE Standard) Function
→ Spanning Tree Bridging Protocol Support
→ Remote Bridging Support
→ Concurrent Routing and Bridging Support
