AP-ACS1000차세대 IP 기반 비디오 도어폰 제어 시스템은 PSTN국선 인터페이스 및 애드팍의 다양한 사용자 비디오 터미널 장비 (AP-VAC50 IP 비디오 도어폰, AP-VP300 IP 영상전화기, etc), 등과 연동하여 IP 비디오 교환 서비스 기능, Legacy PBX 연동기능 및 비디오 도어폰 관리 서비스 기능을 제공하는 솔루션입니다. 펌웨어 업그레이드를 지원하는 고성능 임베디드 RISC를 기반으로 설계되었으며, 중소규모 사업장에 적합한 제품입니다. 애드팍의 다양한 비디오 제품들과 연동되어 IP 기반으로 효과적인 비디오 도어폰 제어 서버 기능을 제공합니다.
Table 1. AP-ACS1000 IP 비디오 교환기능 및 Legacy PBX 연동기능
서비스 구분
서비스 설명
필요한 연결장치
IP 비디오 교환기 기능
기본 호 기능 및 호전환, 호전달등 다양한 Call 시나리오 지원, Coloring Service, Music on Hold, Voice Mail, IVR 등
· 애드팍 AP-VP500 비디오 폰 · 애드팍 AP-VP300 비디오 폰 · 애드팍 AP-VP280 비디오 폰 · 애드팍 AP-VP150 비디오 폰 · 애드팍 AP-VP120 비디오 폰 · 애드팍 AP-VAC200 비디오 도어폰 · 애드팍 AP-VAC100 비디오 도어폰 · 애드팍 AP-VAC50 비디오 도어폰 · 애드팍 AP-VAC20 비디오 도어폰
Legacy PBX 연동 인터페이스 기능
Legacy PBX 연동을 위한VoIP 게이트웨이 기능
· 두개의 VoIP 모듈 슬롯 (8-Port FXS Module, 8-Port FXO Module, Digital E1/T1 Module)
IP 비디오 도어폰 관리 기능 및 응용서비스 기능
애드팍 IP 비디오 도어폰은 현관 및 사무실 출입문에서 외부인을 위해 비디오을 통한 신원 확인후 도어 개폐 기능을 수행하는 장비입니다. 애드팍 비디오 도어폰은 알람 및 릴레이 출력포트, RS485 인터페이스 기능을 탑재하여, 자동문 기능과 연동하여 원격에서 출입문을 제어할 수 있읍니다. 또한 내부직원들은 비밀번호, RF 카드, 지문인식 기능을 통하여 현관 및 사무실을 출입하는 기능을 제공합니다. 애드팍 DACS (Door Access Control System) 기능은 크게 비디오 도어 폰 관리 및 응용서비스를 담당하는 부분과 SIP 기반의 IP 비디오 교환기능을 제공합니다. 비디오 도어폰 관리기능은 사용자관리기능, 그룹관리기능, 설정관리기능, RF 카드 등록 및 관리기능, 지문인식 등록 및 관리기능*, 출입 로그 기능 등을 기본적으로 제공하고, 근태 관리기능 같은 응용서비스를 확장적으로 지원할 수 있도록 설계되었습니다.
IP 비디오 교환기능 및 Legacy PBX 연동기능
IP 비디오 교환기능은 현관에 설치된 여러 개의 비디오 도어폰과 내부 관리자 데스크에 설치되어 있는 영상전화기를 SIP 표준 호처리 기술을 사용하여 접속시켜 주는 기능을 제공합니다. 또한 기존의 Legacy PBX 에 접속하여 일반 전화기(비디오는 PC 에 설치)를 통해서 현관 비디오 도어폰를 제어하는 기능을 제공합니다.

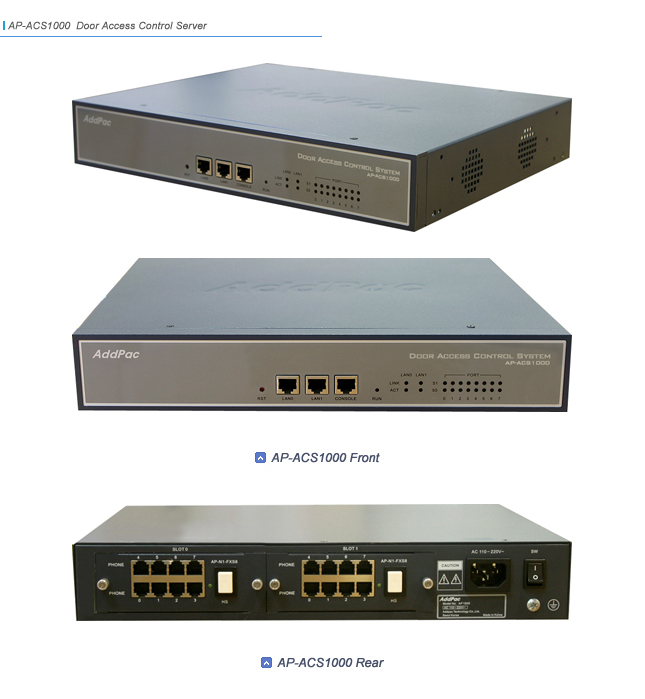

애드팍 AP-ACS1000 DACS(Door Access Control System) 는 전면부에 시스템의 상태를 표시하는 LED 들로 구성되며, 전면부에는 두개의 10/100Mbps패스트 이더넷 포트와 CLI(Command Line Interface) 위한 한 개의 RS-232C 콘솔 포트를 지원합니다. 후면부에는 최대 16포트의 아날로그 인터페이스를 지원할 수 있는 두개의 VoIP 인터페이스 모듈(8-Port FXS, 8-Port FXO, 4-Port FXS & 4-Port FXO 모듈 등) 슬롯을 지원합니다. 후면부에 있는 VoIP 모듈 슬롯들은 아날로그 및 디지털 VoIP 모듈이 장착될 수 있으며 미디어 게이트웨이 기능을 동시에 수용할 수 있습니다. AP-ACS1000 에서 제공하는 Call 시나리오는 Basic Call, Coloring Service, Music on Hold, Blind Transfer, Call Pickup, Group Call Pickup, Consult Call, Switching Call, Consult Transfer, Call Waiting, Call Waiting Notify, Call Park, Call Pickup Remote, Hunt Group 등을 제공하며 SIP, H.323 을 동시에 지원할 수 있도록 설계되었습니다. 내부에 대용량 Flash Memory를 장착하여 안정성을 높이면서도 비디오 도어폰 관리기능 등 대용량 메모리가 필요한 각종 응용서비스를 제공할 수 있도록 설계되었습니다.
음성 미디어 서비스 기능 내장
애드팍 AP-ACS1000 DACS 시스템은 네트워크 기반의 미디어 서비스기능을 제공합니다. 차세대 비디오 도어폰 환경에서 IP 비디오 도어폰, IP 비디오 전화기와 연동되어 안내멘트(Announcement), 링백톤 (RingBack Tone), Music on Hold 기능을 수행하는 IP 미디어 서버 기능을 수행하는 솔루션입니다. 개인별/그룹별 링백톤 및 Music On Hold 기능을 지원할 수 있으며, 스케줄에 의해서 링백톤 및 Music On Hold 파일을 변경할 수도 있습니다.
펌웨어 업그레이드 가능한 구조
AP-ACS1000 DACS 시스팀의 고성능 RISC CPU 는 모두 프로그래머블 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 기능추가, 변경이 있을 때마다 직접 홈페이지에서 다운받거나 자동 업그레이드 옵션을 지정해두면, 별도 수고를 할 필요 없이 최신의 기능을 이용할 수 있습니다. 또한 애드팍 AP-ACS1000 DACS 시스팀 솔루션에서 사용되는 비디오 도어폰 등의 펌웨어 또는 버전 업그레이드는 독립적으로도 직접 홈페이지에서 다운받거나 IP키폰 시스템에서 다운로드 받아 업그레이드 할 수 있는 구조로 되어 있습니다. AP-ACS1000 DACS 시스템 관리자가 애드팍 비디오 도어 폰 같은 단말기의 소프트웨어 버전을 관리를 위하여 업그레이드를 하면 비디오 도어 폰 Power On 시 또는 부팅시에 버전 체크를 통해 AP-ACS1000 DACS 시스템 에 있는 신규 펨웨어를 가져다 업그레이드 할 수 있습니다. AP-ACS1000 DACS 시스템과 단말기들은 버전 업그레이드 시에 소프트웨어 변경이 동시에 될 가능성이 크기 때문에 Top-Down 구조로 소프트웨어 버전 관리 체계를 효율적으로 할 수 있도록 설계하였습니다.
애드팍 IP 비디오 도어폰 토털 솔루션
애드팍테크놀로지는 사용자 만족을 위해서 단순한 비디오 도어폰 및 비디오 폰 제어서버 만을 제공하는 벤더가 아니라, 고객의 네트워크 환경에 적합한 다양한 VoIP 및 미디어 게이트웨이, 각종 오디오/비디오 단말기, 외장형 오디오/비디오 MCU, IP 오디오/비디오 방송, VoD 솔루션, 네트워크 DVR, 오디오/비디오 녹취 솔루션, 트래픽 컨트롤러 QoS 장비 솔루션 등 다양한 장비군을 함께 지원합니다. 다가오는 ALL IP 기반의 비디오 텔레포니 환경은 다양한 오디오/비디오 자원들이 IP 네트워크 상에서 같이 사용되고 공유되어야 하기 때문에 영역별 솔루션 통합 및 전체 솔루션 통합이 매우 중요하게 됩니다. 애드팍 IP 비디오 도어폰 솔루션은 이러한 멀티미디어 통합 솔루션 고려하여 설계되며 고객의 다양한 서비스 욕구를 만족 시킬 수 있습니다.
애드팍의 다양한 멀티미디어 네트워크 장비들은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그 동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 비디오 도어 폰 솔루션은 차세대 IP 기반의 차세대 비디오 도어 폰 솔루션을 을 요구하는 고객에게 높은 만족을 드릴 것입니다.

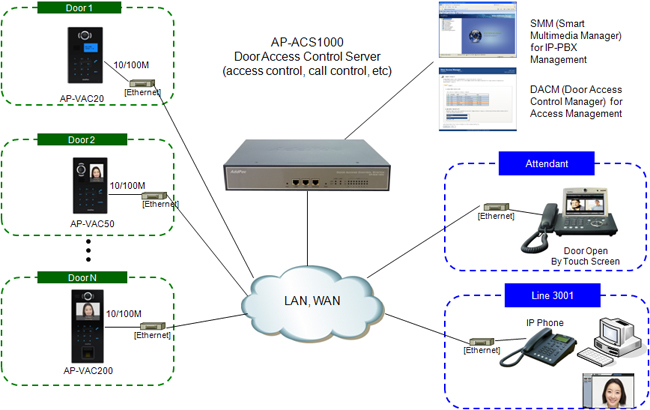

Network Diagram
Overall Features
High Performance RISC Microprocessor Structure
Two(2) VoIP Module Slots for FXS, FXO, E&M, Digital
E1
Two(2) Voice Interface Slots
①
AP-N1-FXS8
8-Port FXS Voice Processing Module (8 x RJ11)
②
AP-N1-FXO8
8-Port FXO Voice Processing Module (8 x RJ11)
③
AP-N1-FXO4S4
4-Port FXO & 4-Port FXS Voice Processing
Module(8 x RJ11)
④
AP-N1-E1/T1
1-Port VoIP Digital E1/T1 Interface Module(1 x
RJ45)
Network Interface: 10/100Mbps Fast Ethernet Interface×2
AP-VAC20 IP Video
Door Phone for Enterprise
High Performance IP Video Door Phone Solution
Call Manager Function: Support Various Call Scenario, Coloring Service,
Music on Hold
Support SIP, H.323 Signaling
Video Door Phone User Management Function, Group Management Function, Setup
Download Function, RF Card Management Function, Finger Print Verification
Management Function, Access Log Function, etc.
Announcement, Ring Back Tone, Voice Media Service for Music on Hold.
Calling Hunting by Preference, Simultaneous, Random
Calling Hunting by Chained Hunting Group
Partition for Address Grading
Call Class for Call Access Control
Number Translation Rule for Inbound/Outbound Call
Centrex with Prefix Support
Multiple Shared Devices with One Number
Multiple Numbers on One Device
Individual Call Park within Park Number Pool
Group Call Park within a Group or Other Group
Call Pickup of Ringing Call of Same Group or Other
Group
Call Pickup of Parked Call
Call Transfer- Blind, Consult
Call Forwarding – Unconditional, Busy, No Answer,
Voice Mail
Call Waiting
Call Swapping
Call Hold
Advanced Features with AddPac IP Video Phone, etc
Multiple Call Handling with Call Status and Calling
Line Number and Name
Plug and Play with Auto Discovery Function
Softkey Map Download and Control
Telephony and Service
&
Features
Voice Mail List View
Parked Call List View
Call Forwarding Setting
Recent Call List View
Calling Number and Name Identification
Individual Call Park within a Group or Other Group
by Softkey
Group Call Park within a Group or Other Group by
Softkey
Call Pickup of Ringing Call of Same Group or Other
Group by Softkey
Call Pickup of Parked Call by Softkey
Call Transfer – Blind, Consult by Softkey
Call Waiting Indication
Call Swapping by Softkey
Call Hold by Softkey
Conference Control
Signaling Protocols
SIP Application Server, Proxy, Registrar and
Location Server(RFC3261)
Multiple ITSP Trunk with SIP & H.323 Account
Support
- IP UA Client Role for Registering to ITSP SIP Server
- H.323 Gatekeeper Client Role for Registering to ITSP H.323 Gatekeeper
Server
Music & Announcement
Music on Hold
Replaceable Announcements
Dialing Music/Tone Service
User & Device Management
LDAP(Lightweight Directory Access Protocol) Support
- Support Hierarchical Organization
System Performance Analysis for Process, CPU,
Connection I/F
Configuration Backup & Restore for APOS Managements
Debugging, System Auditing, and Diagnostics Support
System Booting and Auto-rebooting with Watchdog
Feature
System Managements with Data Logging
IP Traffic Statistics with Accounting
Other Scalability Features
DHCP Server & Relay Functions
Network Address Translation (NAT) Function
Port Address Translation (PAT) Function
Transparent Bridging (IEEE Standard) Function
→ Spanning Tree Bridging Protocol Support
→ Remote Bridging Support
→ Concurrent Routing and Bridging Support
