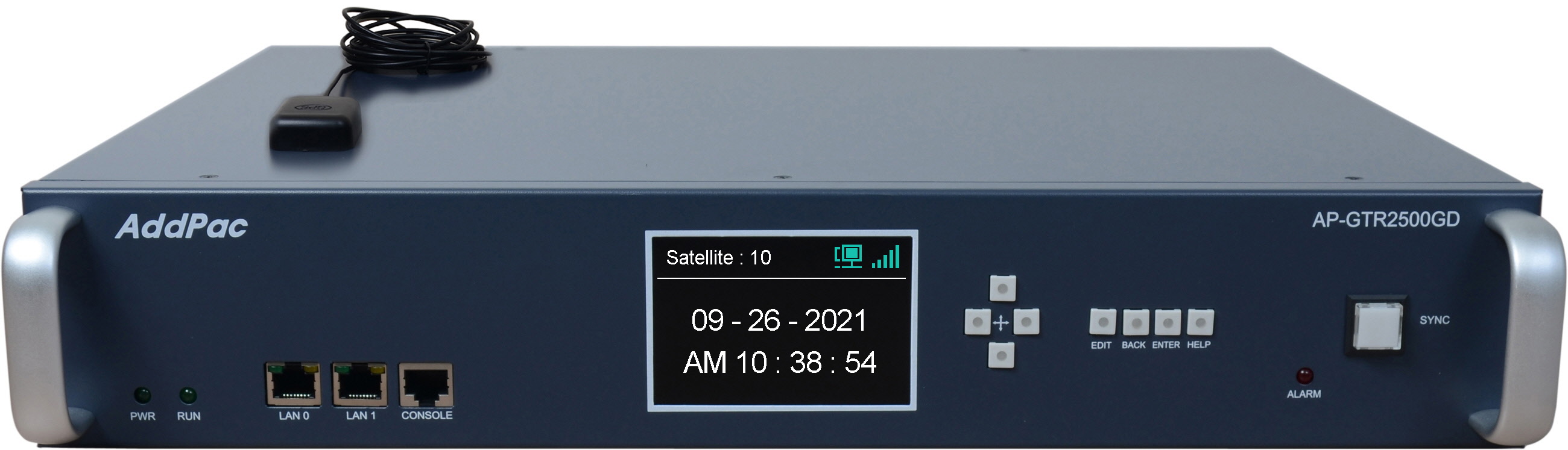

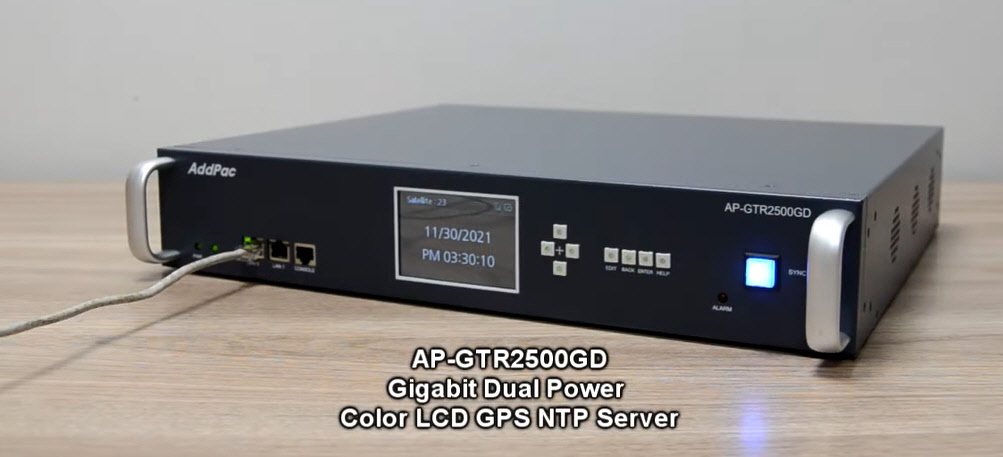

AP-GTR2500GD 임베디드 GPS NTP 서버는 3.5인치 칼라 LCD 장착, 전원이중화 기능, 2포트 기가비트 이더넷을 지원하며 GPS 시각동기장치가 하드웨어 모듈로 탑재되어, 위성 GPS신호로부터 정확한 시각정보를 수신하여 NTP (Network Time Protocol) 서버 기능을 수행하는 장치입니다. 국가 중요 보안 시설등 외부망과 분리된 네트워크 환경에서 자체적인 NTP 서버를 구축할때 사용되는 장비입니다. 정확한 시간 정보를 필요로 하는 CCTV VMS서버, NMS (Network Management System) 서버등 시각동기가 필요한 서버로 NTP 서비스 기능을 수행하는 장비입니다. IP기반의 네트워크 기반으로 설계되어 확장성 매우 뛰어나며 원격관리가 편리합니다. 정확한 시간 정보를 필요로 하는 영상감시·교통관리·환경/방재감시등 다양한 실시간 영상 응용 분야에 적용할 수 있습니다.
AP-GTR2500GD 주요특징
- GPS 기반 하드웨어 모듈을 장착한 임베디드 NTP (Network Time Protocol)서버
- 고성능 GPS 시각 동기 장치 솔루션
- IP 기반 GPS 시각 수신장치 (Location Free, etc)
- GPS 시각정보 전송을 위한 듀얼 RS232 포트

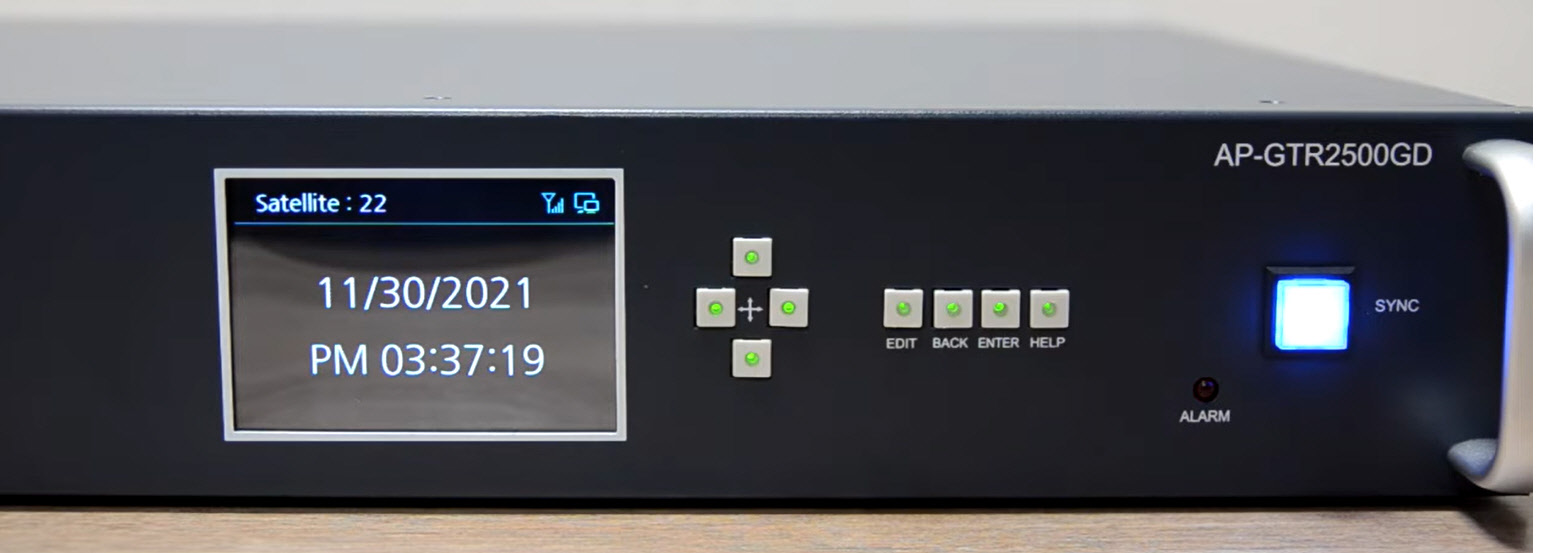

- GPS 시간정보 표시를 위한 터치스크린 지원 3.5인치 칼라 LCD 지원
- GPS 안테나 인터페이스 지원 : 실내용, 아웃도어 안테나 외
- 2포트 기가비트 이더넷 인터페이스 (RJ45) 지원
- 1포트 RS232C 포트 (RJ45) : 전문가용 CLI (Command Line Interface) 지원
- 디바이스 상태표시를 위한 블루 램프(Blue LAMP) 지원
- 디바이스 설정및 관리를 위한 스마트 웹 관리 소트프웨어 탑재
- 원격 펌웨어 업그레이드 가능한 시스템 구조

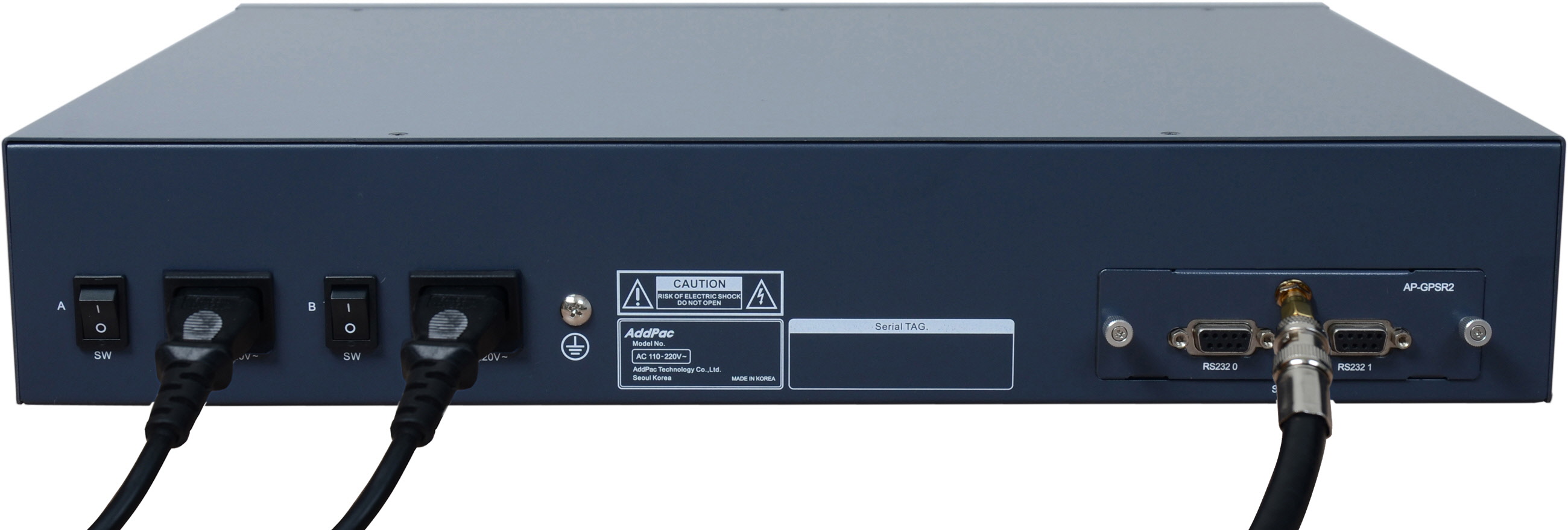

- 시스템 전원 이중화 기능 탑재
- 듀얼(2) DB-9 RS232C 인터페이스 (NMEA (The National Marine Electronics Association) 프로토콜 지원)
- 19인치 랙 마운트 장착 가능 (브라켓 지원)

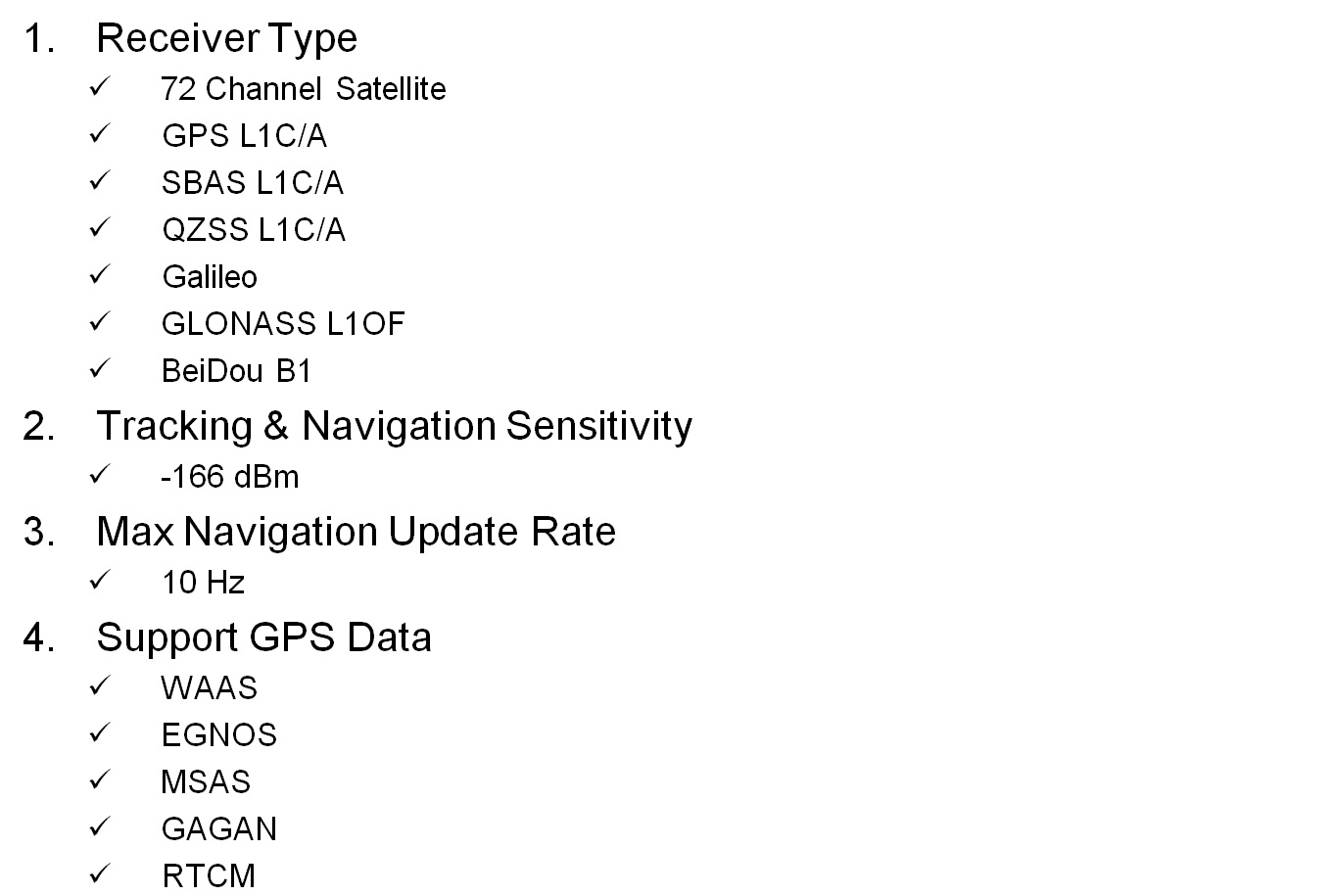

- 듀얼 주파수 RF 수신단을 사용하여 두개의 GNSS 시스템(예 : GPS(미국), GLONASS(러시아), BeiDou(중국)) 동시 수신 가능, (GPS(미국), GLONASS(러시아)) 또는 (GPS(미국), Beiou(중국))
- 기본설정 : GPS (SBAS 와 QZSS(일본,호주) 포함), Galileo 와 GLONASS 동시수신 모드
- QZSS 와 SBAS(GPS 부가서비스) 는 GPS 시스템과 동일 주파수 대역 사용
- 진보된 RF 설계 아키텍쳐와 간섭방지 기능은 안좋은 GNSS 환경에서도 최대 성능 지원
- 안티재밍 테크놀러지 탑재
- GPS 신호세기 실시간 표시기능 (LCD, 스마트 웹 관리 메니져 : 그래픽으로 표시 ), GPS 안테나 설치시 유용
- 패시브 & 액티브 GPS 안테나를 위한 최적의 성능 지원
- 최대 업데이트 레이트 : 10Hz

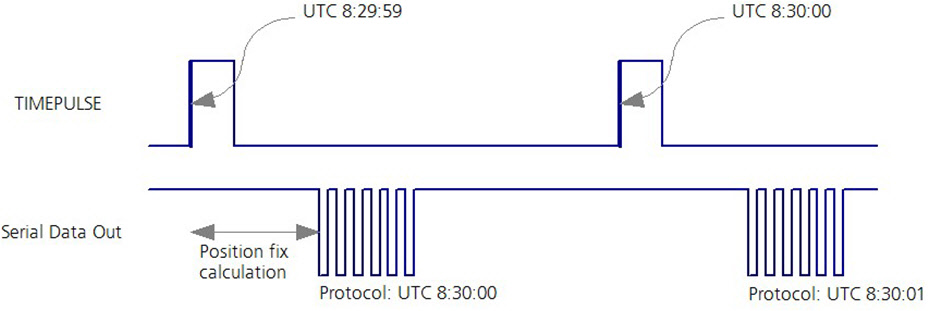

- 타임펄스 정확성 : 30ns~60ns
AP-GTR2500GD 주요기능 리스트
- IPv4 / IPv6 어드레스체계 동시지원 (NTPv4, NTPv6)
- NTP 프로토콜 처리 성능
- 200m 롱 GPS 안테나 케이블지원
- 기가비트 이더넷 포트 지원 (2포트, 독립이더넷)
- 윤초기능
- NTP 클라이언트 IP 어드레스 표시기능
- 이벤트 로그 전송 기능
- GPS 안테나 최적위치 선정을 위한 실시간 GPS SNR 표시 기능
- GNSS (Global Navigation Satellite System) 상태 체크 기능
- PING (Keep Alive) 기능
- 안티재밍 테크놀러지 (GPS 재밍, 스푸핑 검출기능 및 대응 알고리즘 )
- GPS Week Number Rollover 문제
- GPS 안테나 브릿지 솔루션
- 고성능 GPS 아웃도어 안테나 솔루션
- 스마트웹 관리 메니져 소프트웨어 (HTTP, HTTPS)
- 전문가용 CLI(Command Line Interface) 기능 지원(Telnet, SSH, RS232C 콘솔 Port)
-기본프토토콜(HTTP,Telnet,ftp)외에 보안프로토콜 신규지원 (HTTPS, SSH, SFTP)
- EMP 방호시설 솔루션 (GPS over FiberLink)
- 듀얼 기가비트 LAN 포트 Active-Standby 이중화 기능
- 3.5인치 전면부 칼라 LCD 설정기능
- 스마트 웹 관리 메니져 소프트웨어 다크 앤 블랙 UI
- GPS 옵션 카드 (AP-GPSR1-RS485, AP-GPSR1-IRGIB)

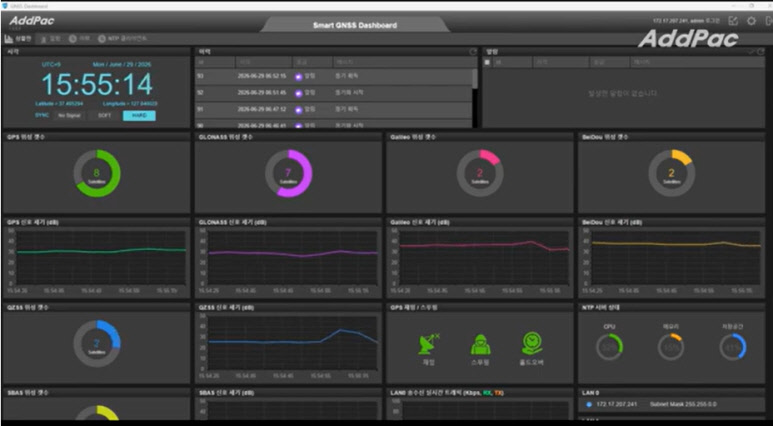

- GPS 시각동기 서버 GNSS 대시보드 (Dash Board) 소프트웨어 (옵션)
- 홀드오버(Holdover)서비스 기능
- 4개의 GNSS(GPS,Galileo,GLONASS, Baidou) 중에서 2개 선택기능 (Smart Web Manager)
- AP-GPSR2-N1 GPS 카드 솔루션(옵션) : 4개의 GNSS(GPS,Galileo,GLONASS, Baidou) 동시지원
AP-GPSR2-N1 GPS 카드 솔루션(옵션) : 4개의 GNSS(GPS, Galileo, GLONASS, Baidou) 동시지원

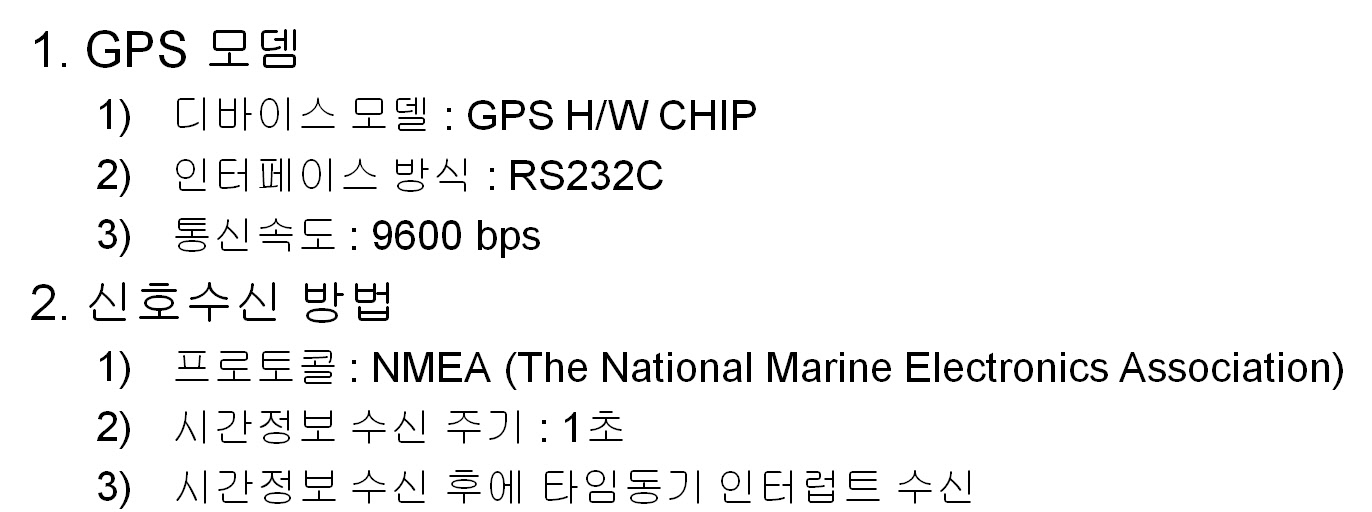

애드팍 GPS NTP 서버는 모듈타입형태의 AP-GPSR2-N1 GPS 하드웨어 모듈보드를 옵션으로 지원합니다. 모듈타입 형태로 지원되어, 향후 유지보수, 장애처리 등시 손쉽게 대응할수 있습니다. 또한 GPS 수신하드웨어칩의 성능을 향후 업그레이드할때 유연하게 대응할수 있습니다. AP-GPSR2-N1 보드는 한개의 GPS 안테나 입력 포트와 2개의 RS232C 인터페이스 포트를 지원합니다. 4개의 GNSS (GPS, Galileo, GLONASS, Baidou) 동시에 수신하여 시각정보를 지원하는 기능을 수행합니다. GPS 모뎀칩과 메인 CPU사이의 시리얼통신통신는 정보량 증가로 인해서 2개의 GNSS 만 사용하는 경우는 통신속도가 9600bps, 4개의 GNSS 모두 수신하는 경우는 통신속도를 38400bps 로 설정하여 사용합니다. 외부에있는 RS232C 인터페이스 포트는 NEMA 프로토콜을 지원하여 ( NMEA 표준은 데이터양 증가 때문에 GPS 포함 2개의 GNSS 사용시에 지원가능) , 별도의 외부의 서버 등에서 GPS 관련 정보를 수신할때 필요로 합니다.
>
