Title : IVMS(Integrate Video Transmission Management Software)-S(Satellite) 위성통신용 통합 비디오 전송 코덱 관리 소프트웨어

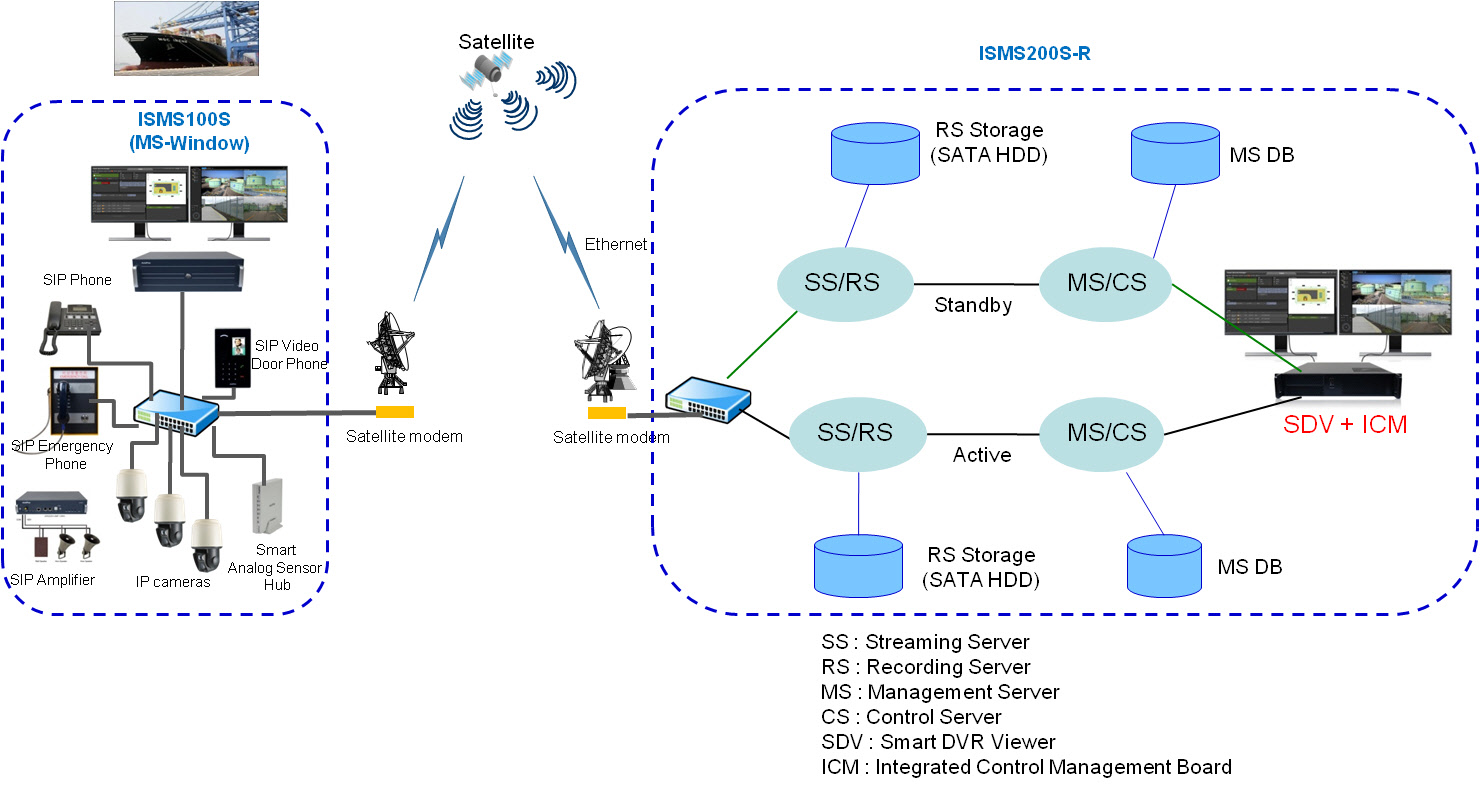

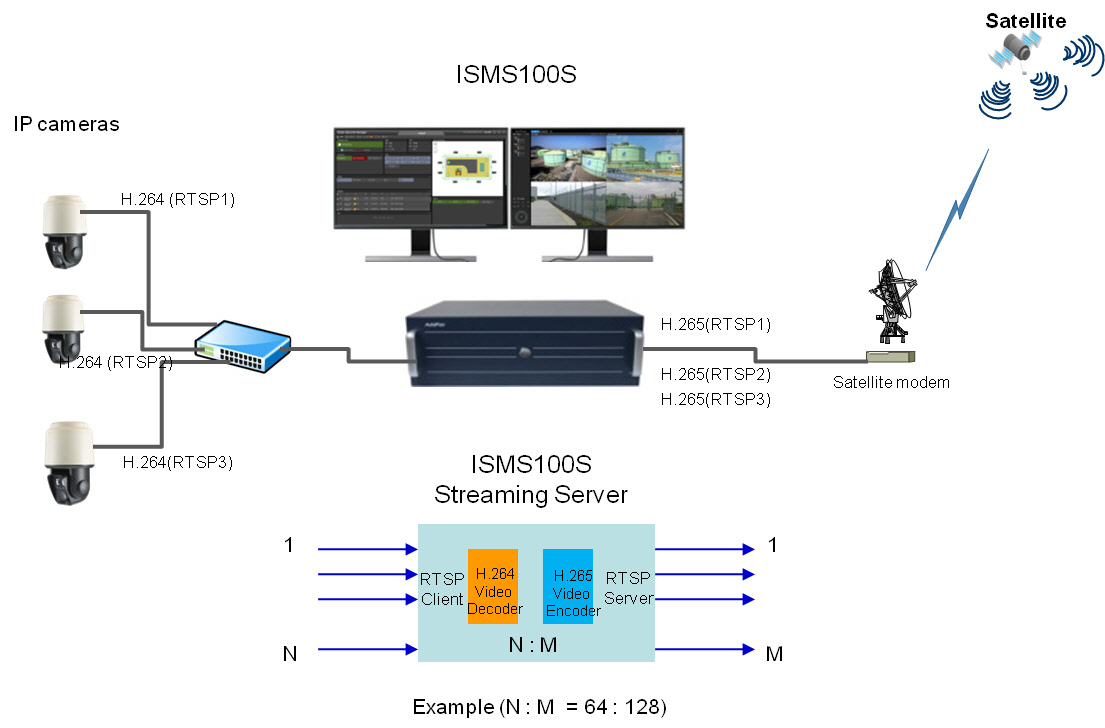

네트워크 다이아그램

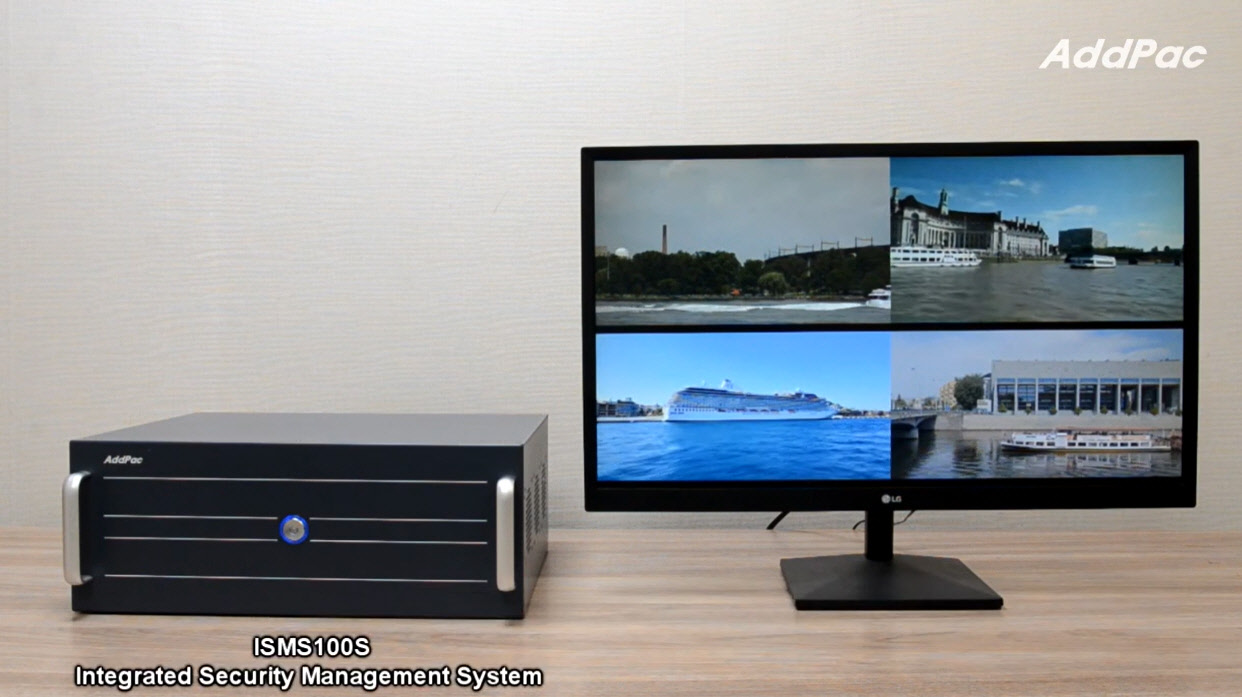

1.위성통신용 차세대 통합 보안관제 시스템 (선박용) : ISMS100S (CCTV VMS, 방송, 출입통제, 센서감지 외)
ISMS100S 주요기능 ( IVMS 탑재)
1. IP Camera Support
2. HDMI x n ( Up to Full HD)
3. Transcoding (Option)
4. Video Mixing
5.ISMS Full Package (CCTV VMS, SIP Broadcasting, Door Access, Sensor Detection,etc)

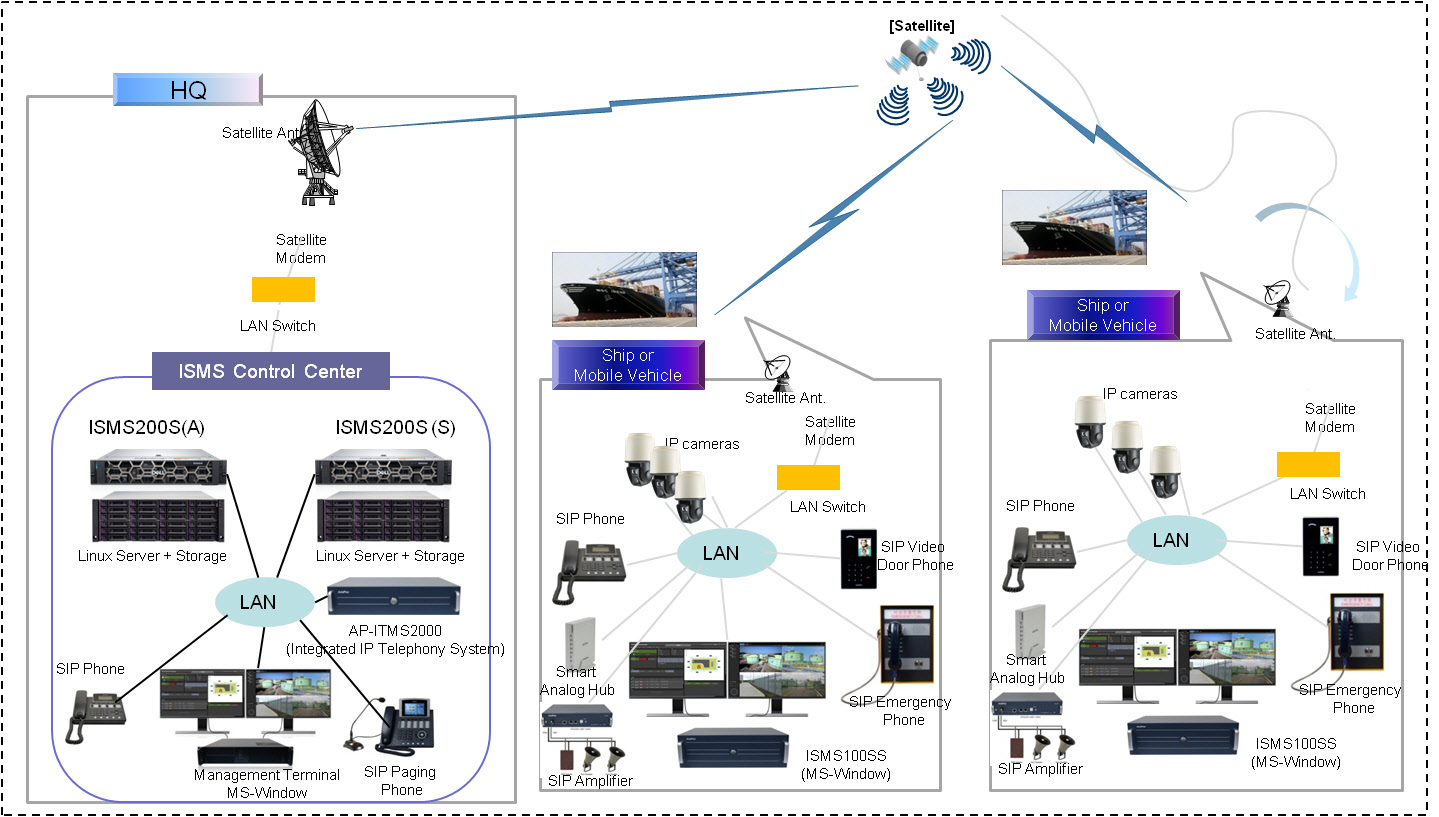

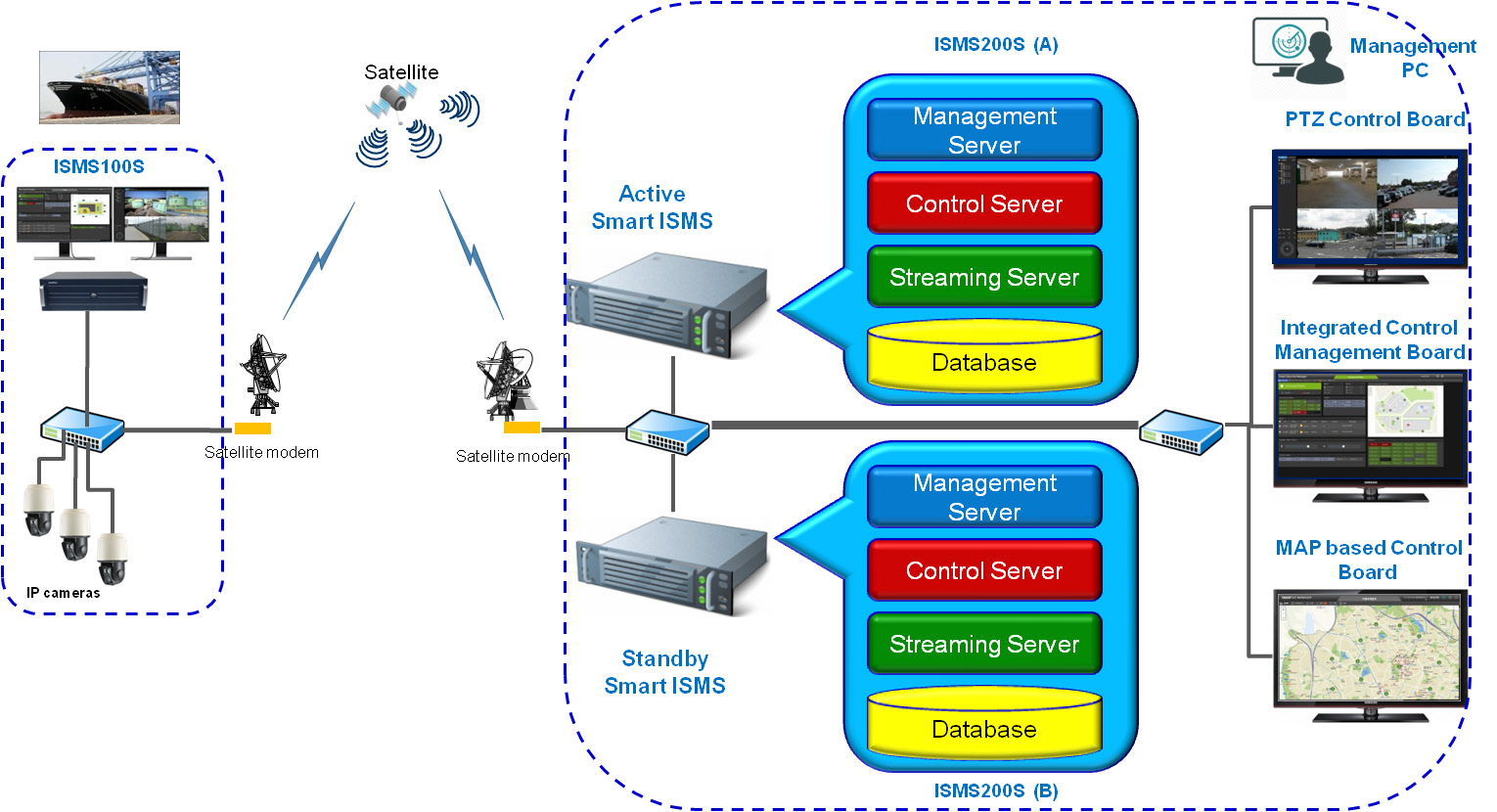

네트워크 다이아그램

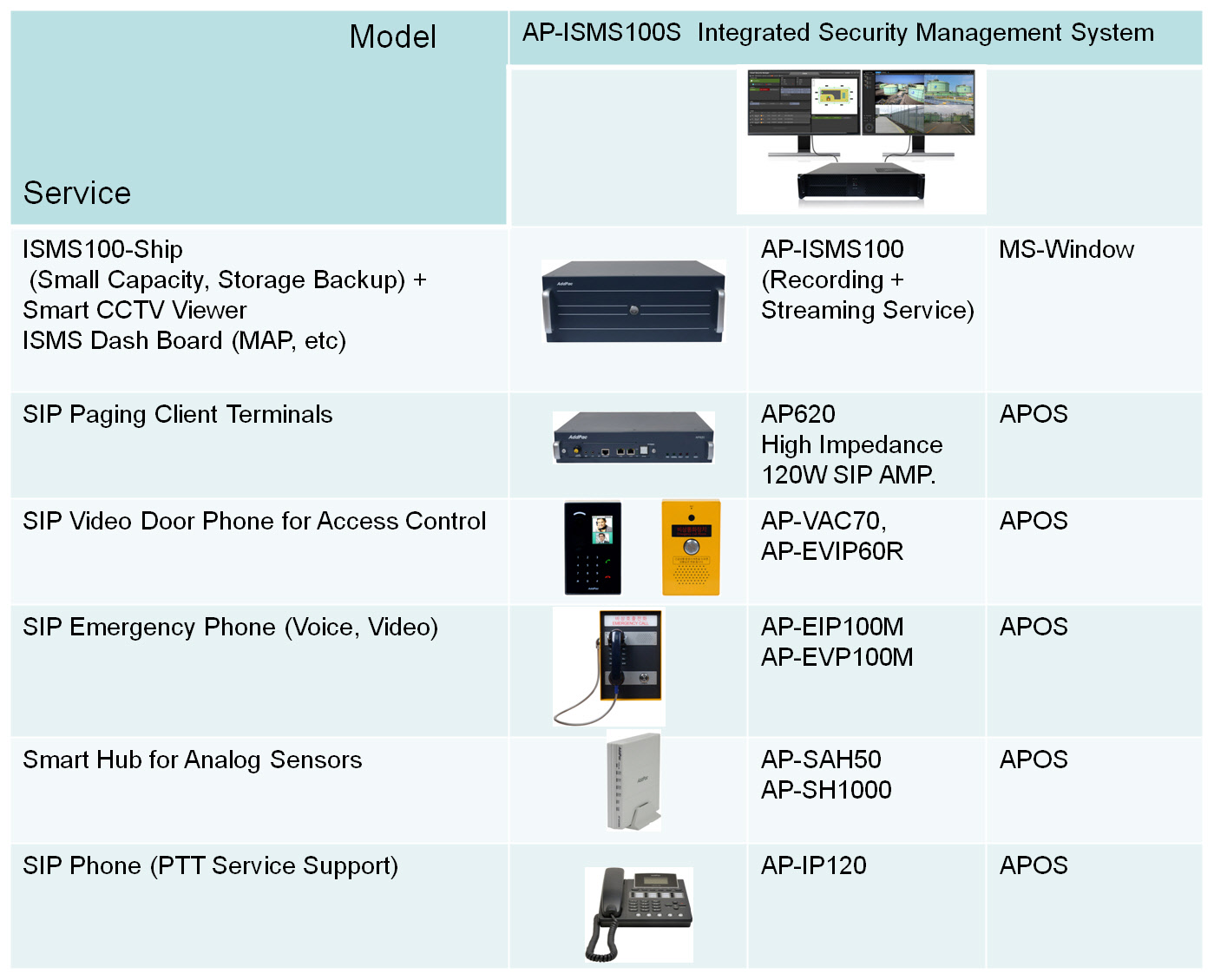

솔루션 리스트
1.1 위성통신기반 통합 보안 관제 서버 (MS-Window기반)

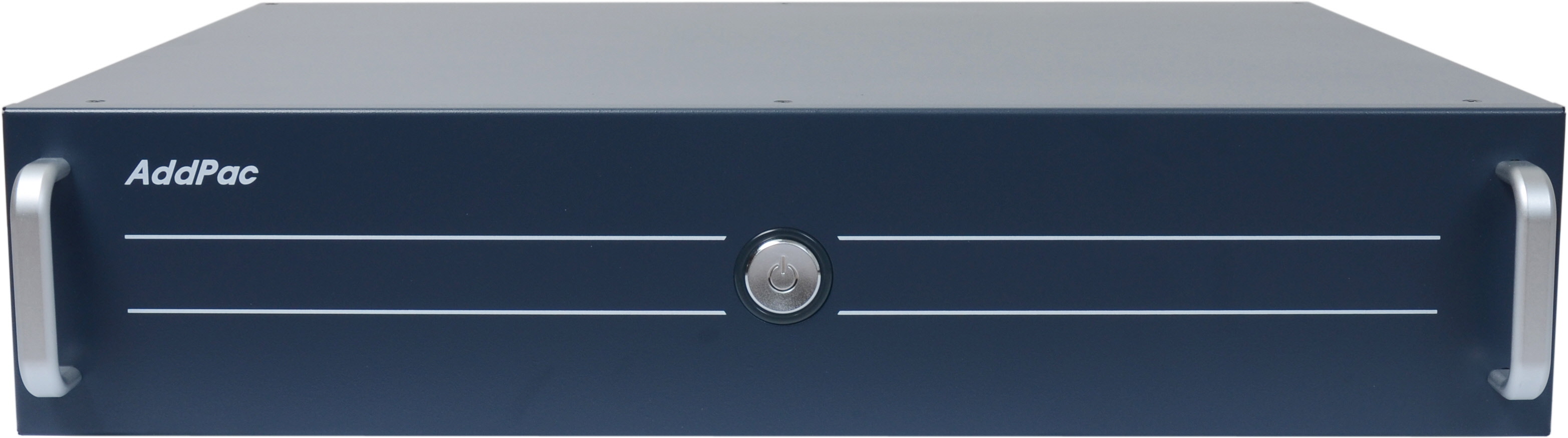

전원이중화 하드웨어 서버 (AP-Server 2, AP-Server3)

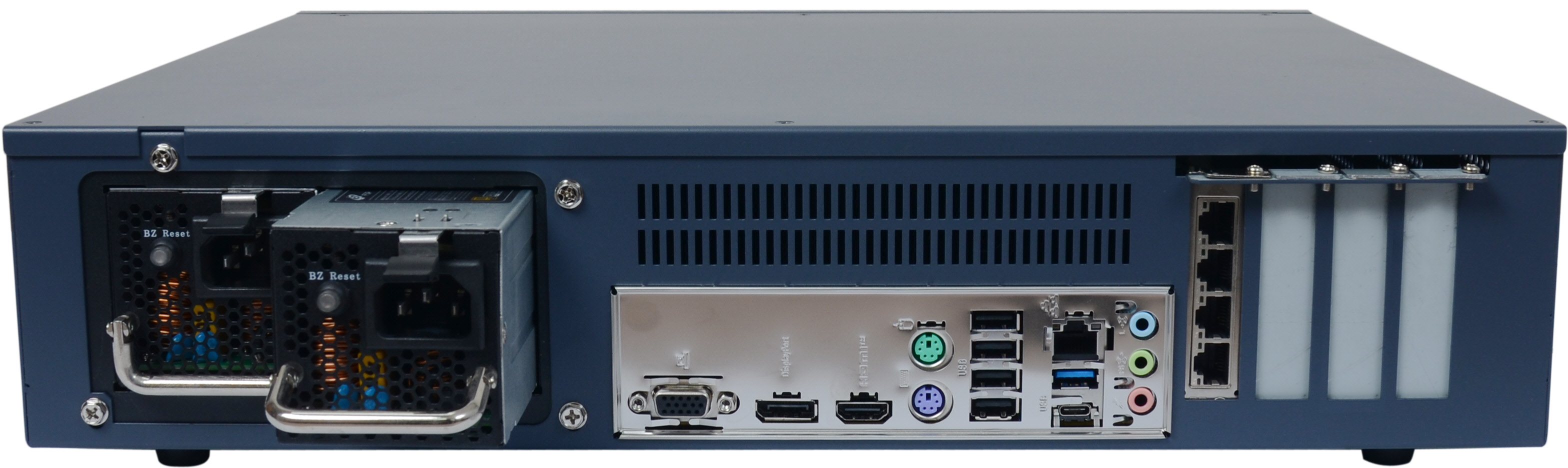

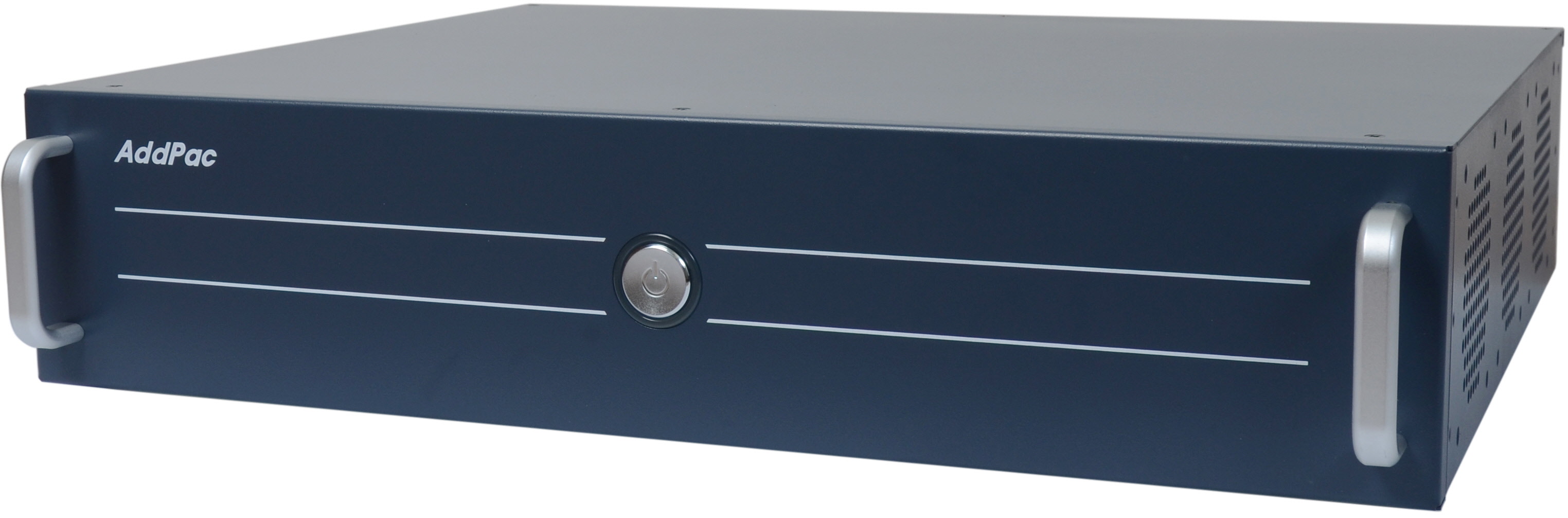

AP-Server2 서버
주요특징
- 네트워크 인터페이스 : 4 x 10/100/1000Mbps 기가비트이더넷 포트 지원 (듀얼 포트), LAN, WAN 용
- 모듈타입 전원이중화
- Window 11 운영체제
- 메모리, SSD : 32G, 2Tera
- NVidia H/W 가속기 : (옵션)

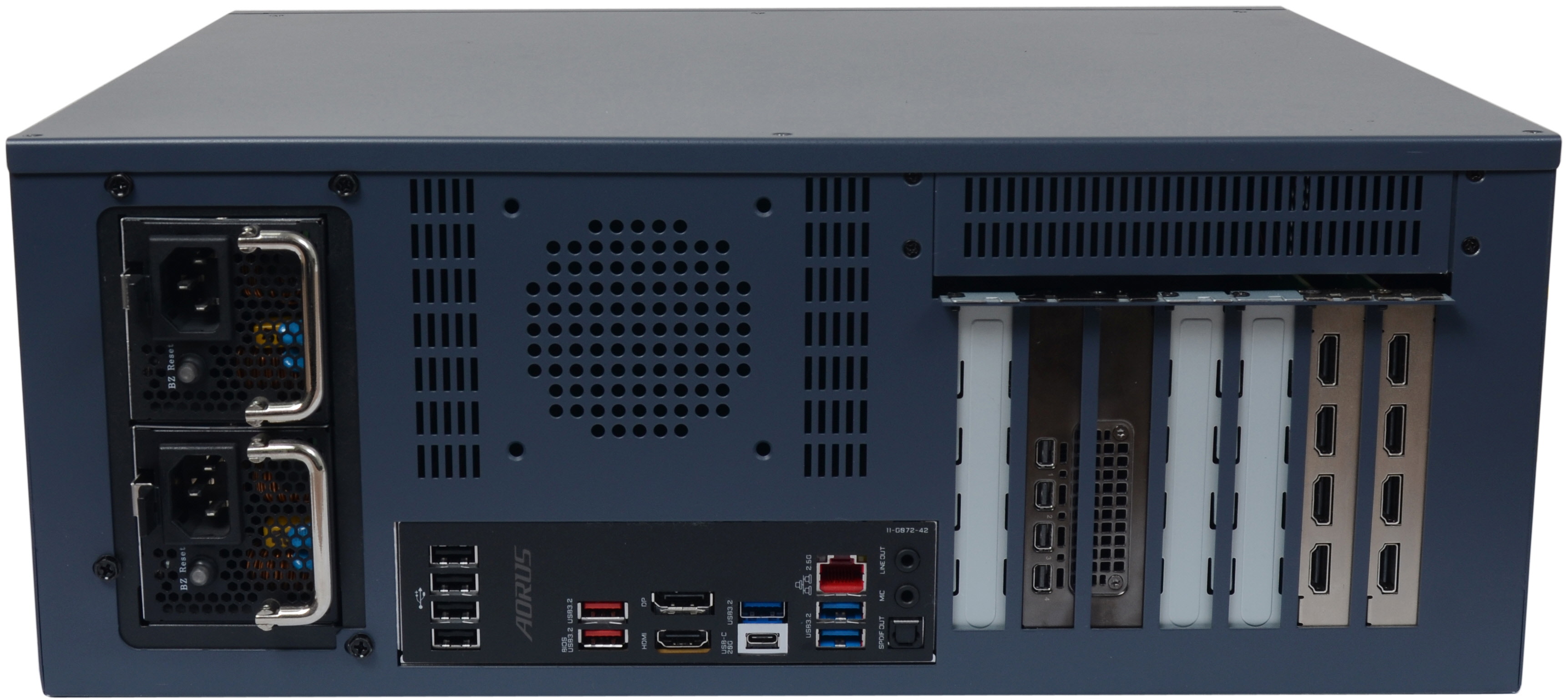

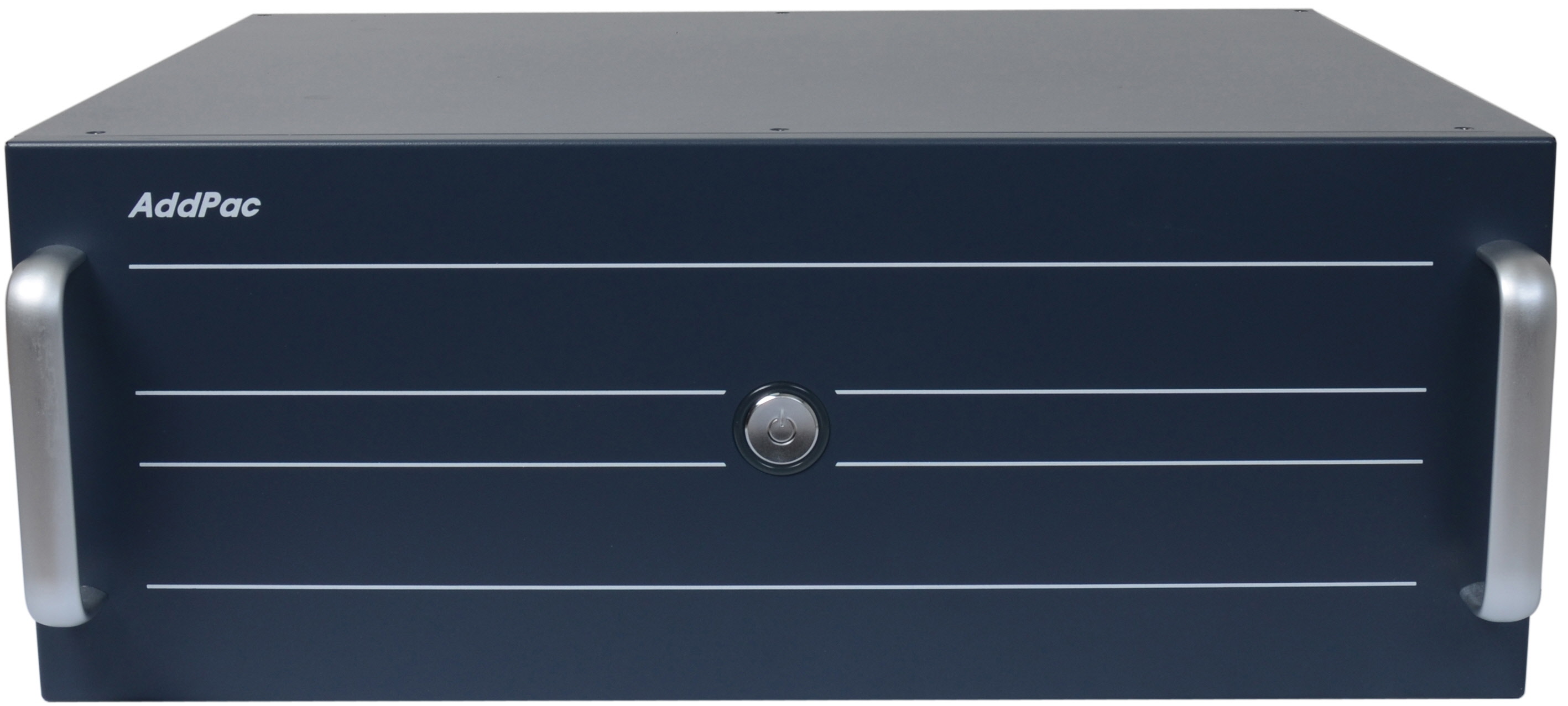

AP-Server3 서버
주요특징
- 네트워크 인터페이스 : 4 x 10/100/1000Mbps 기가비트이더넷 포트 지원 (듀얼 포트), LAN, WAN 용
- 모듈타입 전원이중화
- Window 11 운영체제
- 메모리, SSD : 32G, 2Tera
- NVidia H/W 가속기 : (옵션)
IVMS-S (Integrate Video Transmission Management Software for Satellite Application)
주요기능
- Multichannnel Video Encoding (HDMI, IP)
- H.264, H.265 Video Encoding/Decoding
- Multichannel Video Mixing a Single Stream
- Video Transcoding (H.264->H.265)
- Video RateControl (Video Quality, Video Size)
- Subtitle Generation
- VGA, HD, Full HD, 4K Video Resolution
- Window OS Platform for VPN Service
- ISMS-R Interworking
- AddPac IVAS (Integrate Video Analysis Software) Interworking
HDMI로 입력되는 하나의 영상을 다음 해상도로 변환 후 각각 URL 부여:
- 4K (H.265, 60fps)
- FHD (H.265, 60fps)
- HD (H.264, 30fps)
- D1 (H.264, 30fps)
VLC Media Player를 사용하여 각 해상도별 영상 재생
2. 자막 기능
- VLC Media Player를 사용하여 영상 재생 중 자막 활성화/비활성화
3. 영상 트랜스코딩 (H.264 → H.265)
IP 카메라에서 입력되는 영상 트랜스코딩 후 비교
-좌측 VLC Media Player: H.264 원본 소스 (IP 카메라 URL)
-우측 VLC Media Player: H.265 로 변환된 IVMS 영상 URL
4. 멀티채널 영상 믹싱 (단일 스트림)
- 입력 장치: HDMI 카메라 1대, IP 카메라 2대
- VLC Media Player를 사용하여 3채널 영상을 믹싱하여 단일 영상으로 재생
5.믹서 영상 레이아웃 변경
- VLC Media Player에서 3채널 영상 재생 중 믹서 영상 레이아웃 변경
선박 및 모바일 차량 등을 위한 ISMS (Integrated Security Management System) 통합 보안관제 솔루션은 선박 등에 탑재하여 네크워크 기반의 영상을 모니터링 및 저장할수있는 차세대 소용량 MS 윈도우기반 (Window 11 이상) VMS 솔루션입니다. 내부에 SSD 메모리를 장착하고, 위성 Uplink 링크를 사용하여 센터에 영상을 재전송할 수 있도록 디자인 되었습니다.
저대역폭 및 위성 네트워크 CCTV 기능 대거 탑재
네트워크기반의 드론 및 위성 영상코덱, IP 카메라 등을 모니터링하기 위한 CCTV 영상 표출 소프트웨어인 Smart VMS 뷰어 소프트웨어는 기존의 H.264 비디오 코덱외에 차세대 Low bit rate 비디오 코덱인 H.265를 지원합니다. 이번에 개발된 위성 CCTV 보안관제 소프트웨어 솔루션은 위성통신 특성을 고려한 소프트웨어 기능들이 대거 탑재되었습니다. H.264 to H.265 비디오 코덱 변환 기능(옵션), 다채널 비디오 입력 비디오 Mixing 및 레이아웃 배치 기능등 비디오 MCU기능(옵션), H.265 코덱을 사용한 저대역폭에서 끊김없이 안정적으로 서비스 할 수 있능기능 (128K, 256K 등), 위성 네트워크 전송에러 실시간 예측기능 (백워드 채널 사용), 위성 네트워크 상황에 따른 실시간 자동 비디오 비트레이트 조정기능 (화면 사이즈 HD-> D1, 프레임레이트 조정기능), 위성네트워크 상태 실시간 표출기능 등 다양한 기능이 탑재되었습니다.
H.264 (or H.265) to H.265 트랜스 코딩 (코덱변환, 비트레이트 변환 , 비디오 사이즈 변환 외)
다채널 비디오 디코딩, 비디오 믹싱 및 레이아웃 제어, H.265 비디오 코덱 전송

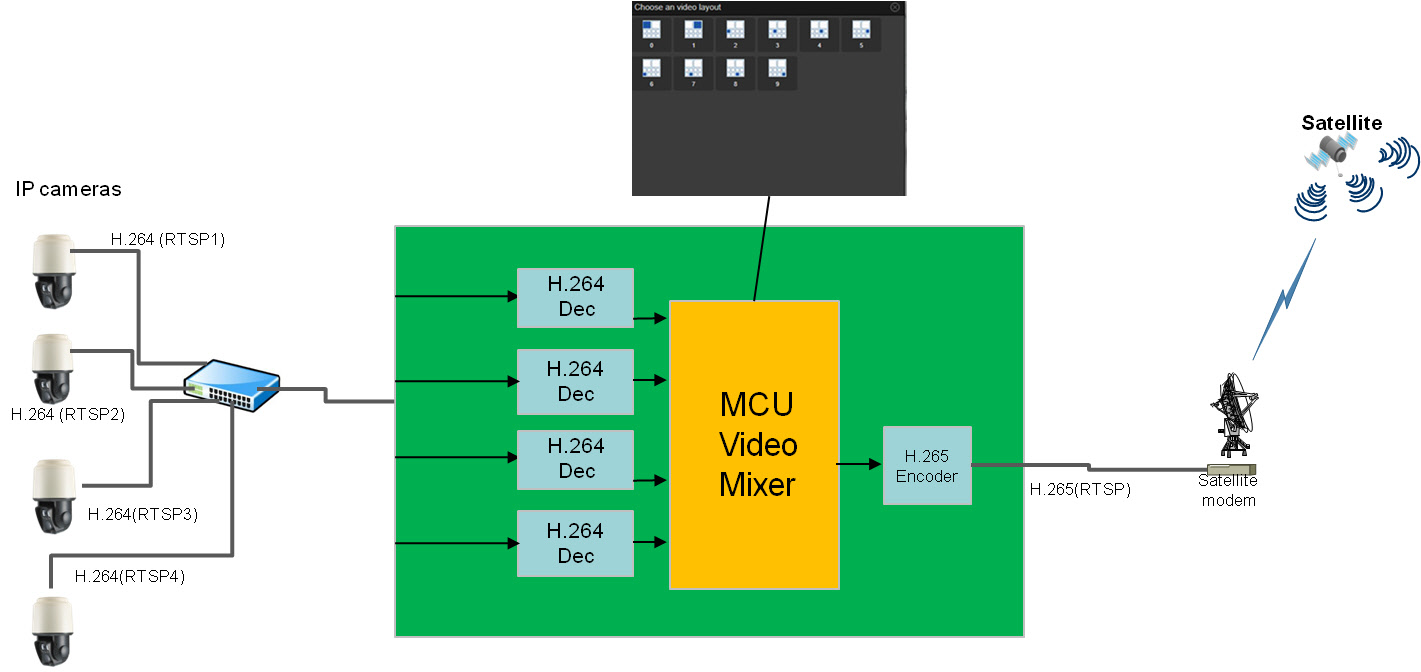

IP Camera Only

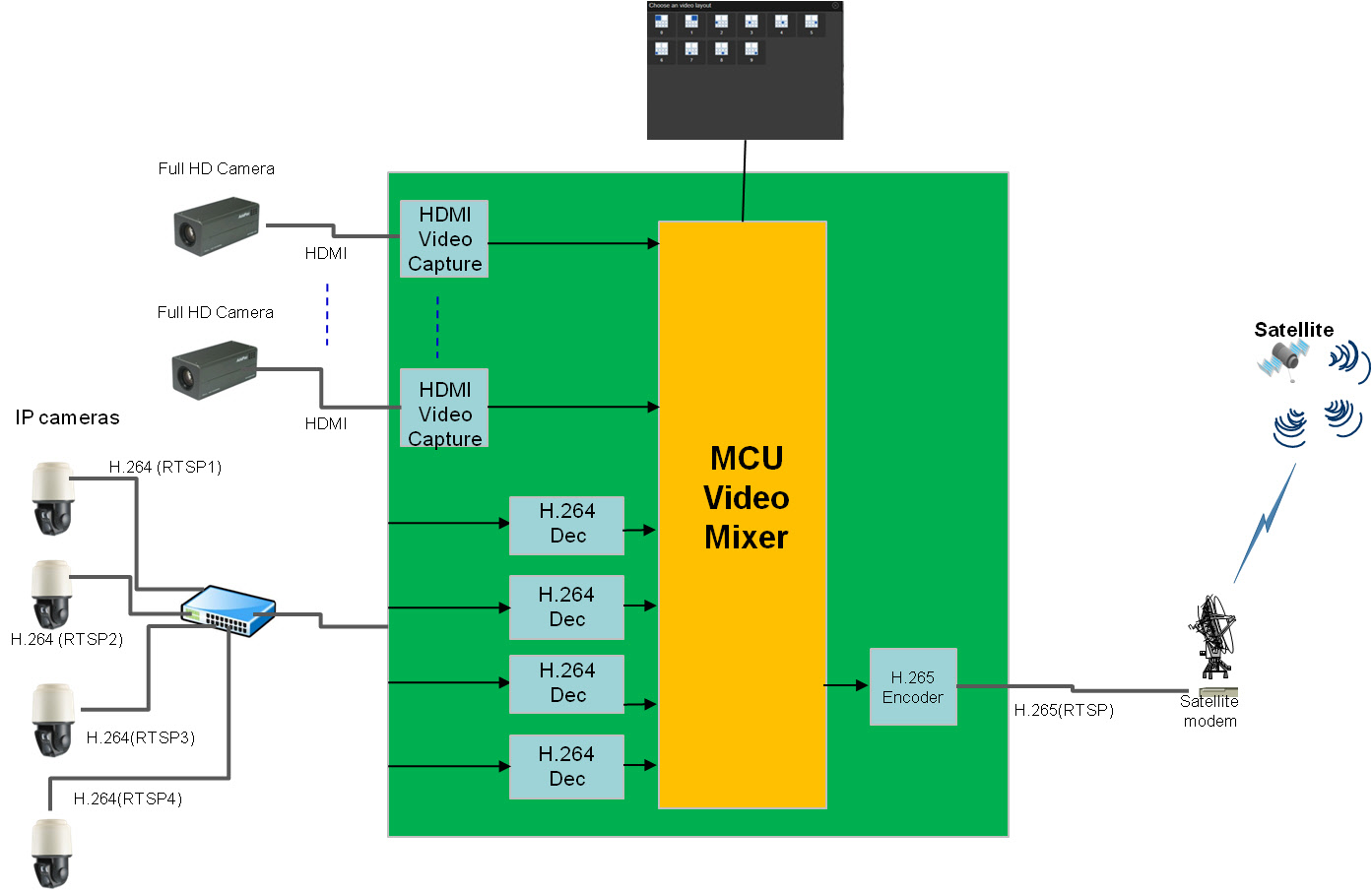

HDMI + IP Camera Hybrid

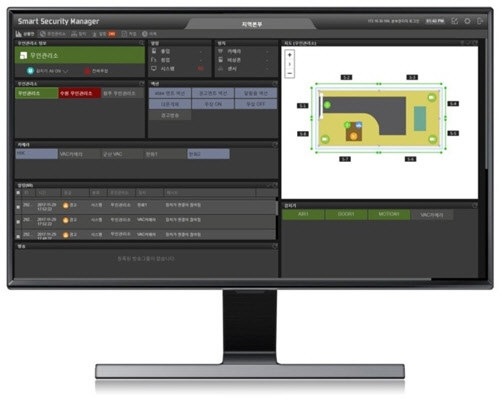

다크앤 블랙 사용자 유저 인터페이스
뉴 차세대 통합보안관제시스템 사용자 유저인터페이스는 애드팍의 차세대 네트워크 ISMS(통합보안관리시스템) 솔루션에서 MS Window 기반의 PC 플랫포옴 환경에서 싱글 또는 듀얼 모니터를 사용하여 Smart VMS Viewer 멀티채널 비디오 표출 소프트웨어와 함께 사용하는 사용자 관리 소프트웨어 입니다.
사용자의 장시간 모니터 노출시 시각적 피로도를 줄이기 위해 다크 칼라로 디자인 되었습니다. 지역별로 IP 카메라, 센서, 방송터미널, 출입통제장치등을 타일 형태로 관제 할 수 있도록 직관적인 설계기법을 도입하여 디자인하였습니다. 현장에서 필요한 기능을 반영한 직관적인 UI 다자인, 지도 맵기반의 IP 카메라, 방송터미널, 센서감지노드 제어 플렛폼 지원, 시스템 상태관리 기능, 알람표시기능, 디바이스 설정기능, 무인국사 관리 기능 등을 제공합니다.

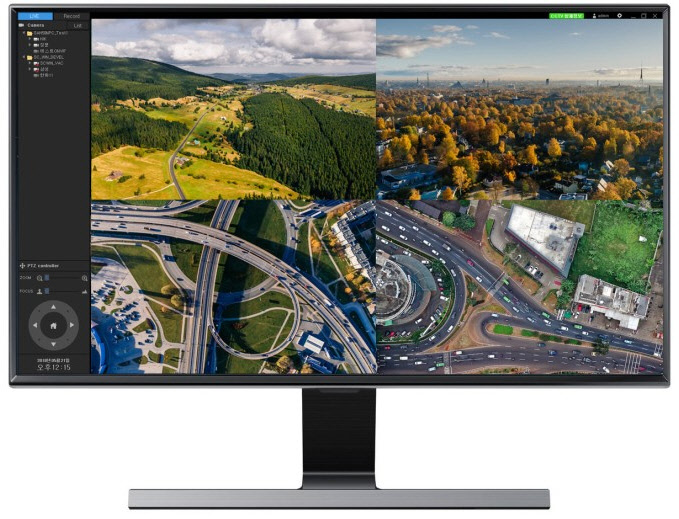

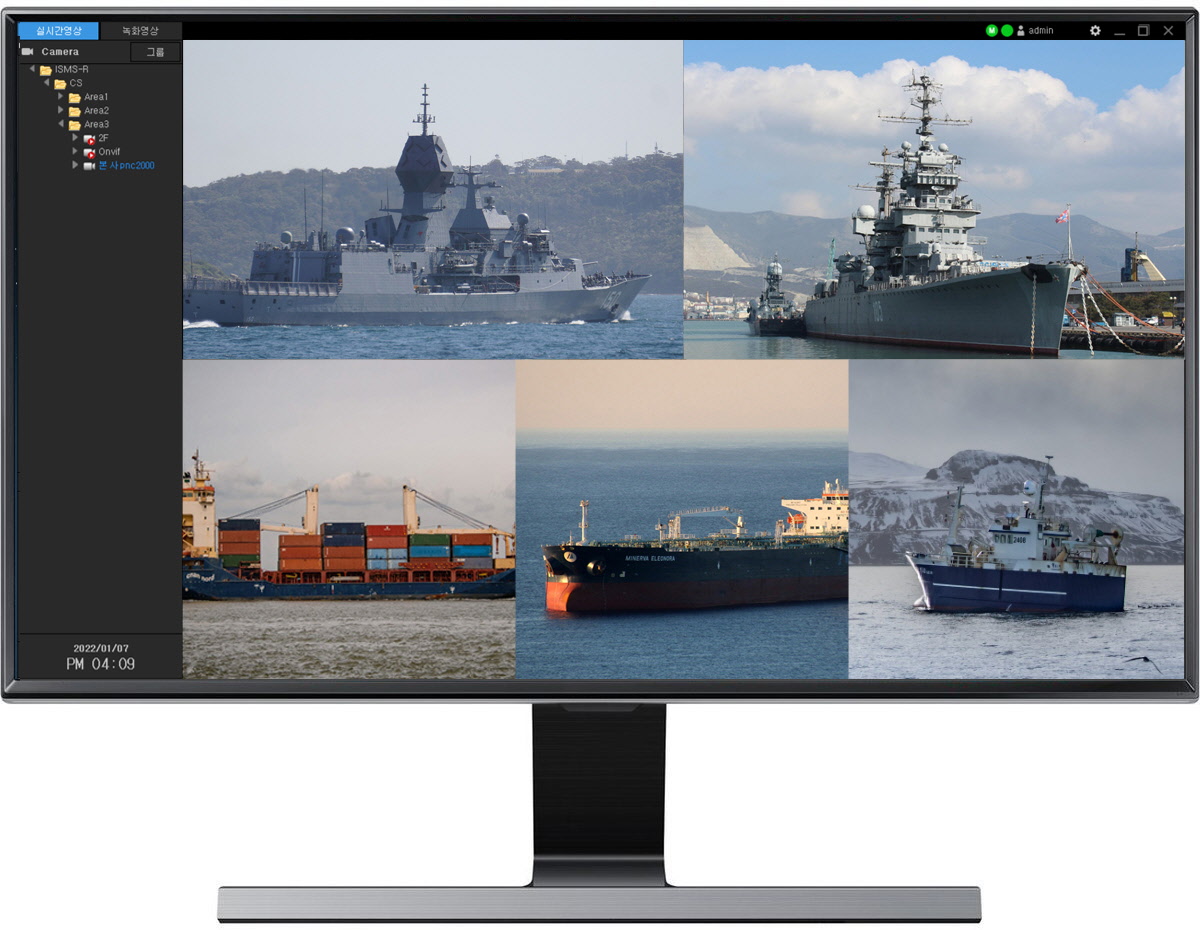

스마트 VMS 뷰어 소프트웨어 지원 (Smart VMS Viewer)
뉴 차세대 통합보안관제시스템 Smart VMS Viewer 멀티채널 비디오 표출 소프트웨어는 눈의 피로도를 줄이기위해 다크앤 블랙 사용자 UI 인터페이스를 지원합니다. Smart VMS Viewer 주요기능으로 화면 비율 조정기능 (꽉찬화면, 기본화면), 화면레이아웃 조절기능 (기본 레이아웃기능, 임의의 레이아웃선택기능) , 화면 메뉴보기 설정기능 (왼쪽메뉴, 상단메뉴), 일반설정 기능 (카메라 PTZ 제어기능, 카메라 HTTP 포트 설정기능, Live 채널 기본 URL 기능, 기타기능), 일반화면설정 기능 ( 글꼴, 폰트, 배경색상, 알람보기, 배경로고), 실시간 영상 (라이브영상 드래그 & 드랍기능, 실시간영상 그룹기능, 카메라 검색, 뷰그룹, 뷰그룹설정기능, 시퀸스설정, 카메라영상메뉴기능, 영상반출), 녹화영상 (플레이어 기능, 썸네일 기능, 반출기능) 들을 지원합니다.

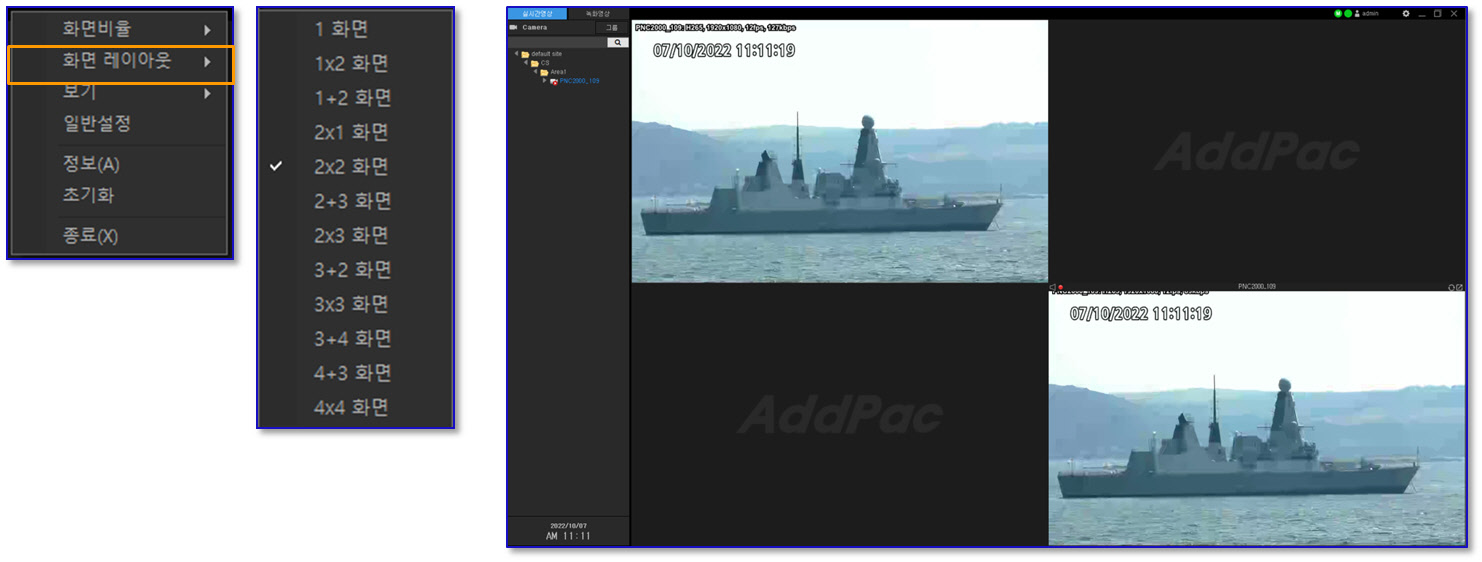

화면 레이아웃
MS 윈도우 기반 스마트 네트워크 클라이언트 소프트웨어 (Smart Network Client)

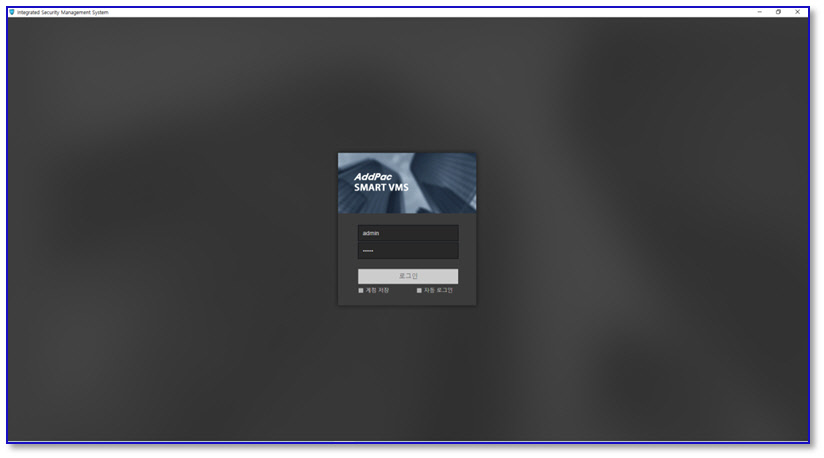

로그인 화면 및 메인화면

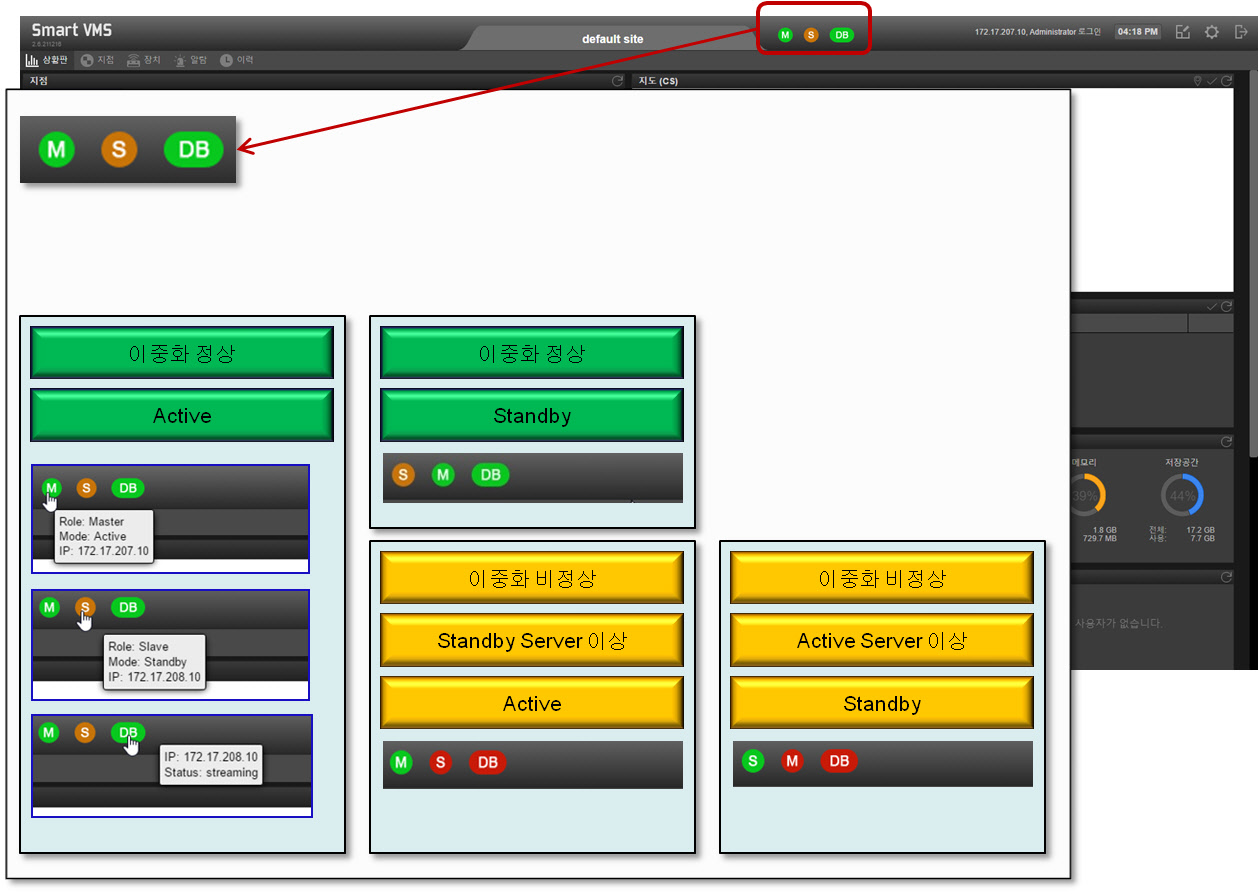

운영자가 SNC CLIENT에 로그인하면 우측 상단에 3개의 아이콘이 존재하며 이는 각각 자신의 상태, 상대 측 상태, 데이터베이스 상태를 보여줍니다. 아래 그림에서 자신은 Master, Active 임을 보여주고 상대는 Slave, Standby 이고 데이터베이스 이중화는 정상임을 보여줍니다.

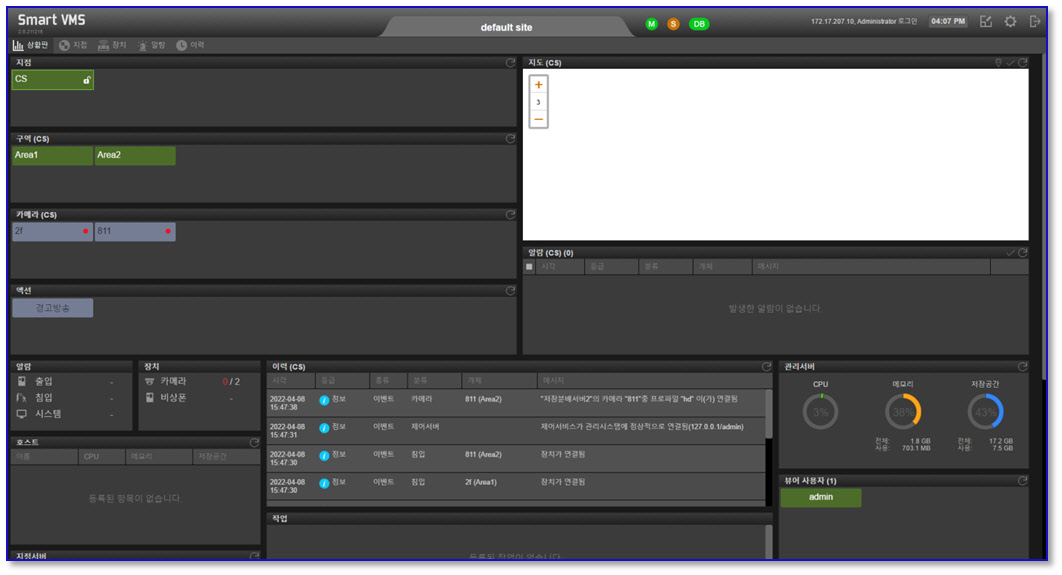

SNC 상황판은 마우스를 클릭하여 레이아웃 편집기 실행할수 있습니다. 레이아웃 편집기를 사용하여 상황판에 운영자 임의대로 각 항목을 활성화 비활성화 할 수 있으며, 마우스 Drag & Drop 으로 항목의 크기 및 위치를 설정할 수 있습니다.

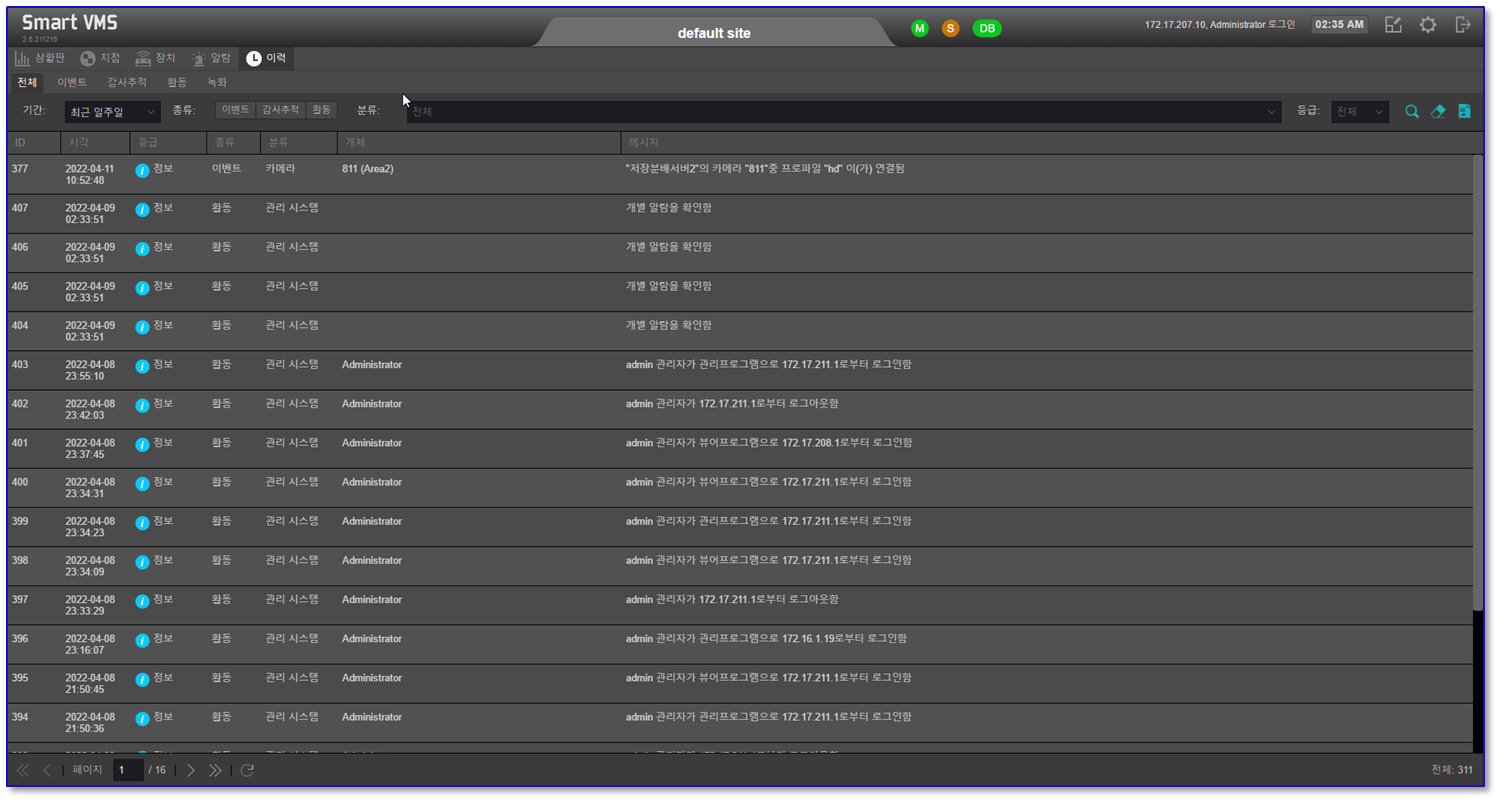

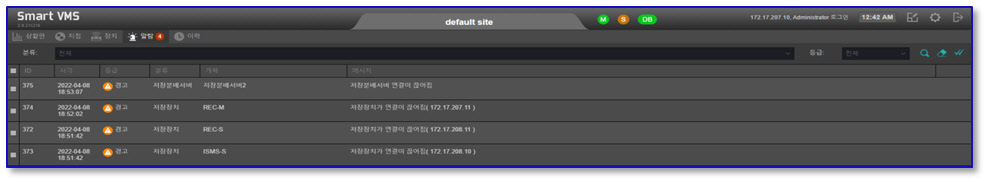

주요기능은 상황판기능에서는 레이아웃편집기능, 서버 디바이스(저장분배서버, 저장서버) 상태표시 기능, 카메라 상태표시기능, 알람표시 기능, 히스토리 이력표시 기능를 지원합니다.

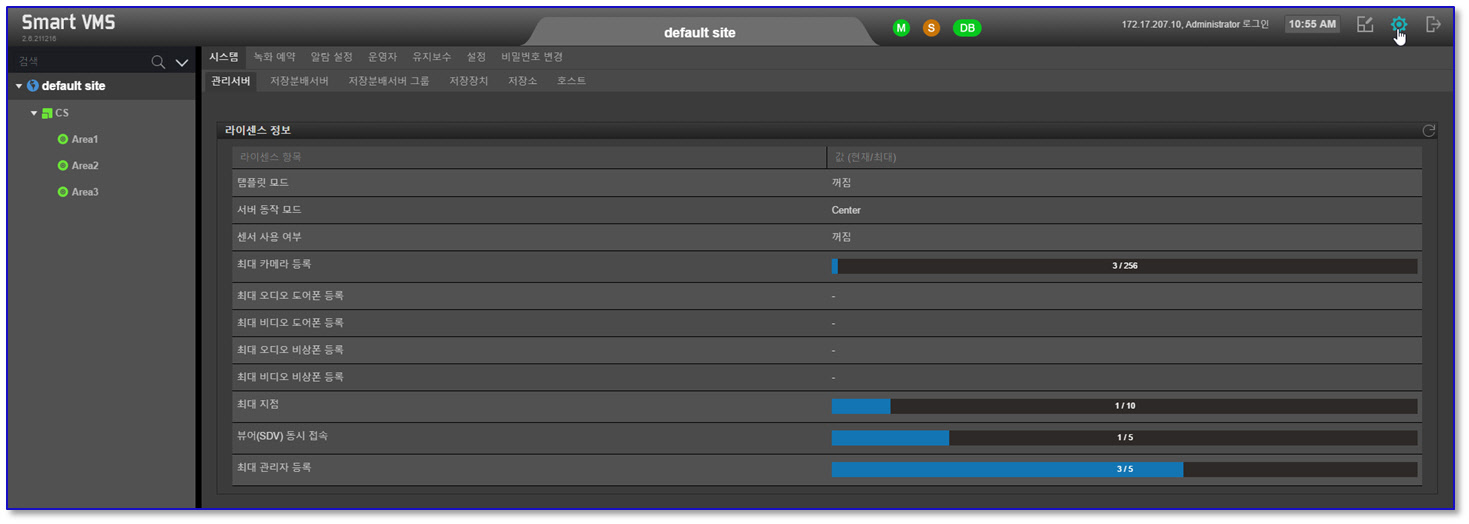

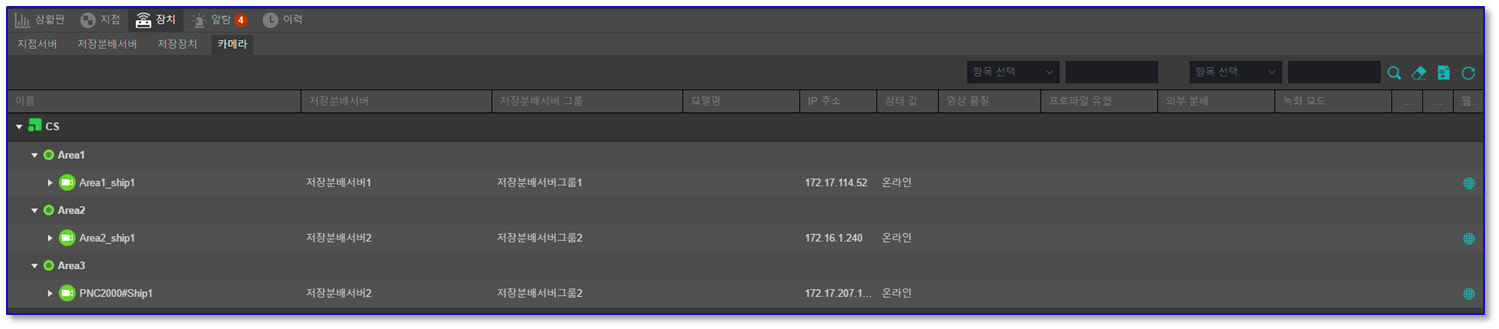

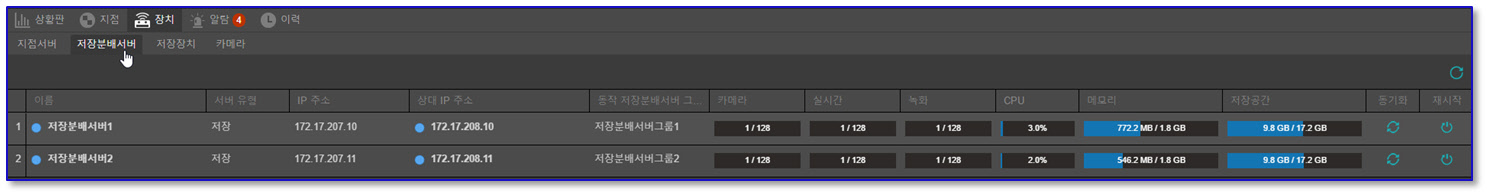

SNC 서버 설정에서는 시스템 전체에서 사용되는 설정과 사용자 계정, 유지보수 기능들을 수행합니다. 주요기능으로는 카메라 별 녹화 설정, 시간대에 따라 카메라들을 녹화할 때 사용할 프로파일을 등록, 운영자계정 생성 및 삭제, 권한 변경을 할 수 있습니다. 또한 시스템에 대한 SNMP 설정 및 로그 보관 기간을 설정할 수 있습니다. 기타 유지보수을 위한 시스템 백업, 복원, 서비스 재시작과 같은 기능을 수행할 수 있습니다.
보안을 위한 전용 비디오 플레이어 지원 (Security Video Player)
추가적으로 저장된 CCTV 영상을 외부반출시 암호화 기능을 사용하여 표출하기 위한 전용 SVP (Security Video Player) 비디오 플레이어 소프트웨어를 개발하여 출시하였습니다. 시스템이중화 ISMS-R 솔루션은 중요시설등에 설치되어, 네트워크로 연결된 지역이중화 개념으로 사용되어 재난, 화재 등에도 대응할수 있도록 설계되었습니다. CCTV 영상 백업주기를 사용자가 선택하여 장애시에 효율적으로 대응할 수 있습니다. 또한 SDV (Smart DVR Viewer) 소프트웨어에서는 다양한 사용자 환경을 위해서, 사용자가 임의적으로 비디오 디스플레이 레이아웃을 변경할 수 있도록 설계하였습니다. 예를 들어 Asymmetric 한 특수한 화면 레이아웃 2자, 5자, 7자 등도 지원할 수 있습니다.
