AP-LMR200N LMR(Land-to-Mobile Radio) 게이트웨이은 다양한 무전기와의 연동을 위해서 첨단 사양의 LMR 게이트웨이입니다. AP-LMR200N 은 LAN 포트 및 Radio 인터페이스 포트는 IP-PBX와 무전기 연동시 최적의 콜 시나리오를 제시하며, 메모리 확장성과 환경 적응성 측면에서도 지금까지 LMR 게이트웨이에서 만날 수 없었던 기능과 성능을 제공합니다. 군, 경찰, 소방소 등 무전기 활용이 많은 기관들에서 효율적인 무전기-인터넷 망 연동 시스템 구축을 위해 반드시 필요한 장비입니다.?
다양한 Radio인터페이스 지원

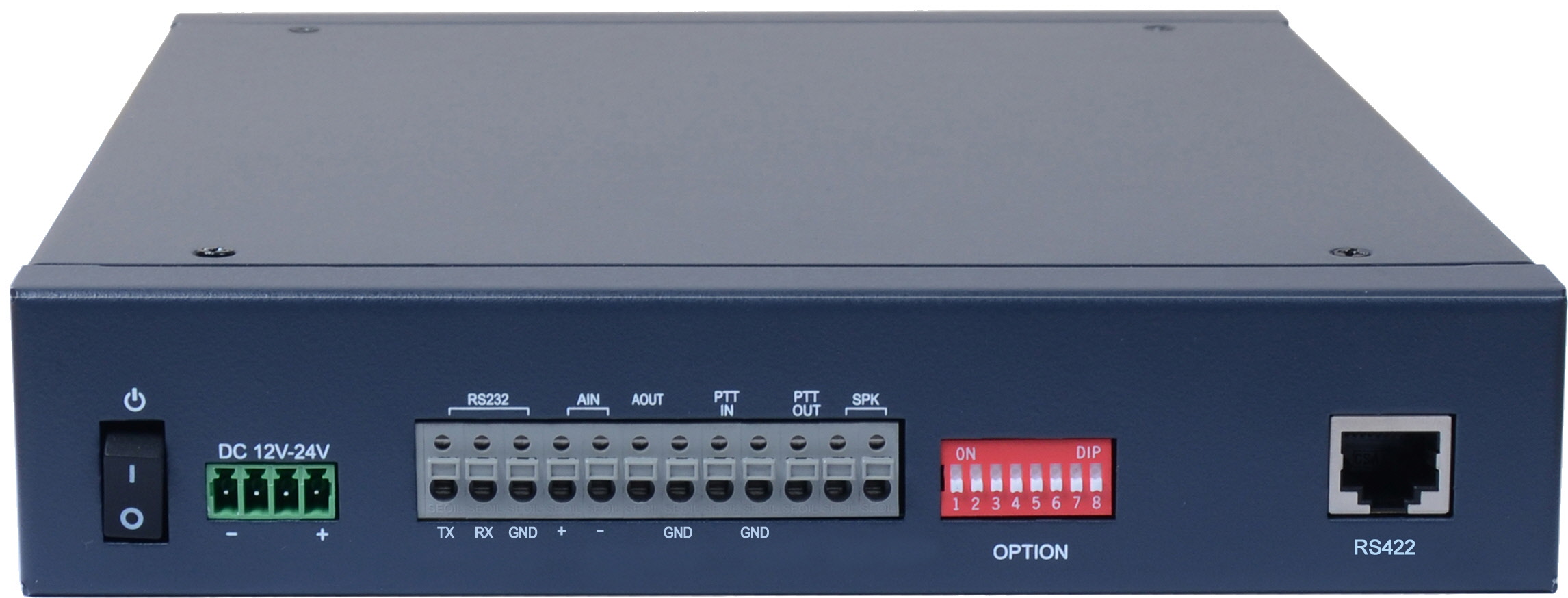

이제 LMR 게이트웨이는 IP-PBX, PTT 서버, PTT 용 IP 전화기 등과 결합해 기존의 Island 타입의 무전기 시스팀 Coverage을 에지 영역에서 탈피해 메인 커뮤니케이션 솔루션으로서 새로운 모델을 제시하고 있습니다. VoIP 통신 물결에 순조롭게 합류하기 위해서는 무전기 연동시스템인 LMR게이트웨이부터 확실한 제품을 선택해야 하는 이유가 바로 여기에 있는 것입니다. 애드팍의 AP-LMR200은 무전기의 마이크 인/아웃 인터페이스, 무전기 후면부 인터페이스(Audio Rx, Tx, PTT Rx, PTT Tx 신호), RS232C 포트 인터페이스, 스피커 출력인터페이스를 지원하는LMR 게이트웨이입니다. 따라서 군, 경찰, 소방서, 건설 현장등 무전기 활용이 많은 장소에서 AP-LMR200을 적용하면, IP-PBX/PTT 서버 와 무전기 시스템과 연동되는 미디어 게이트웨이로서 기능뿐 아니라 무전기 망간 연동등 최적의 Radio over IP 커뮤니케이션이 가능해 집니다.
강력한 네트워크·CPU 인터페이스

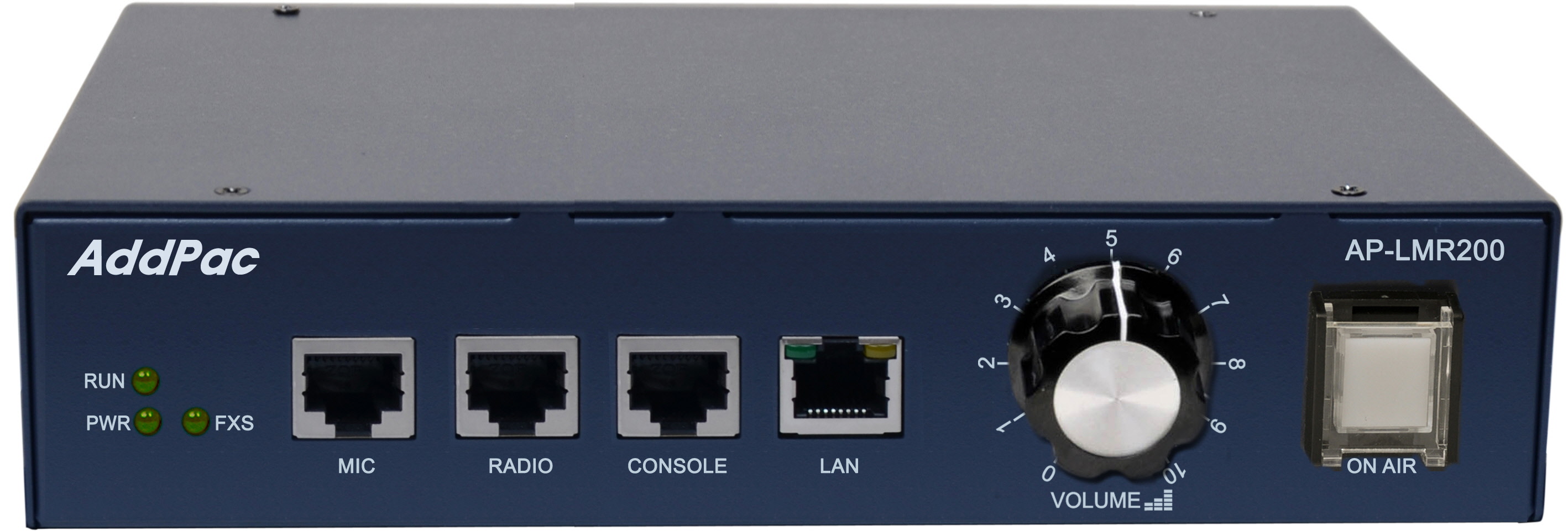

AP-LMR200N은 하드웨어 아키텍처 측면에서 차세대 LMR게이트웨이로서 고성능 서비스를 제공할 수 있도록 설계됐습니다. 장비 전면에 위치한 상태 체크용 LED를 제공해 라인상태, LAN 인터페이스상태, CPU 상태 등을 한눈에 확인할 수 있도록 했습니다. 10/100Mbps 패스트 이더넷 포트와 RS232C 콘솔 인터페이스는 다양한 네트워크 서비스를 제공하는 기반이 됩니다.
높은 만족도의 통화 품질과 부가 서비스
애드팍의 다양한 LMR게이트웨이 시리즈는 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 AP-LMR200 LMR 게이트웨이는 고품질 Radio over IP 서비스를 원하는 고객의 요구를 충족하기 위한 다양한 서비스 측면에서도 높은 만족을 드릴 것입니다. H323, SIP등 컨커런트 VoIP 호 제어 프로토콜 지원, 우수한 통화품질 지원을 위한 일반 QoS(Quality of Service)에 애드팍 고유의 QoS 알고리즘 추가 등 LMR 서비스 측면에서도 매력적인 사양을 제시합니다.
사설 IP 지원 (PPTP 터널링 프로토콜)

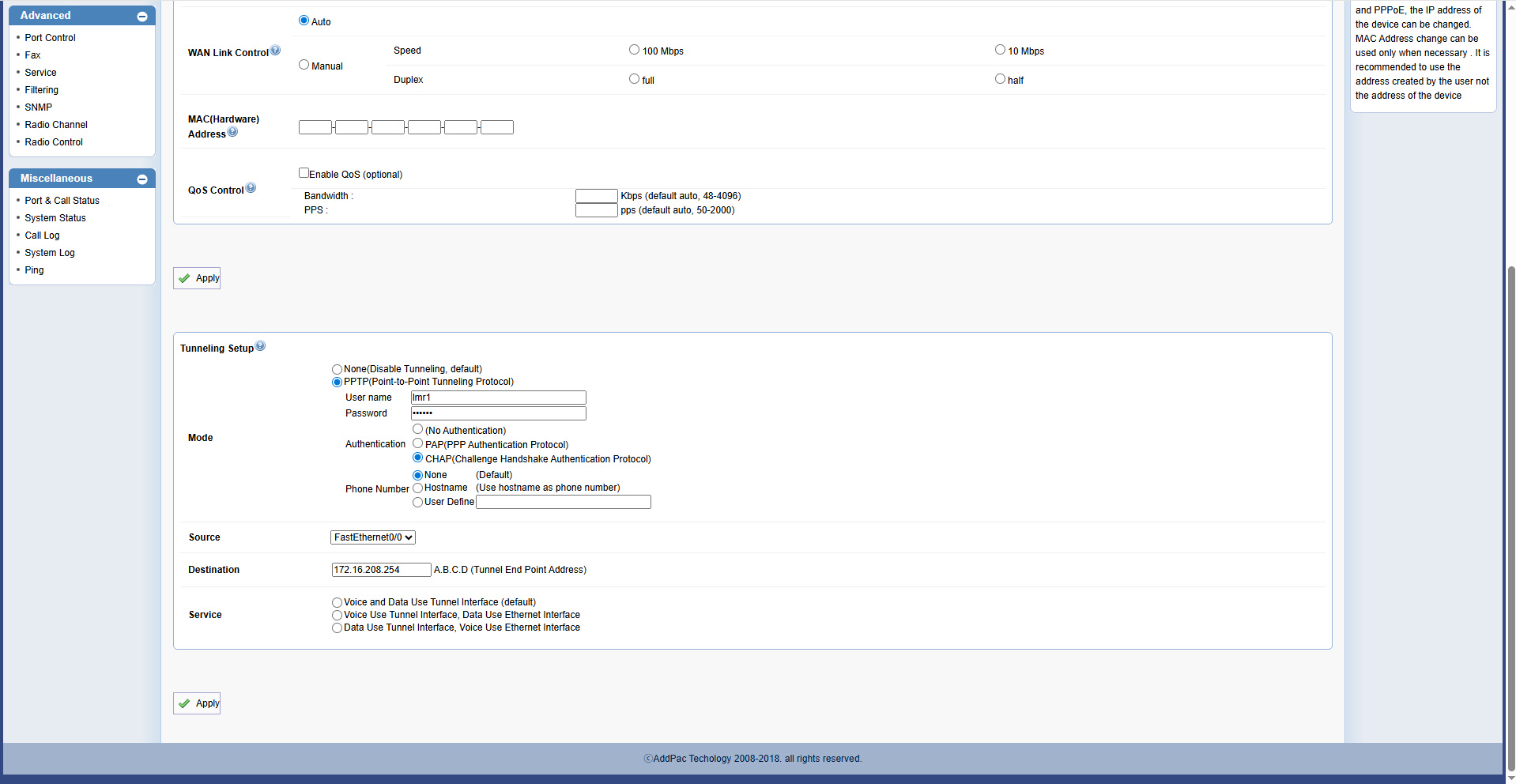

애드팍 LMR 게이트웨이가 사설 IP 환경에서 사용하기 위한 설정기능을 스마트 웹 메니져 소프트웨어에서 지원합니다. 일반적으로 LMR 게이트웨이는 로컬랜망에서 사용되지만, LTE 라우터 같은 특수한 환경에서는 LMR 게이트웨이가 내부 사설 IP 망에 위치한 경우에는 외부 공인망에서 애드팍 AP-PCT100N 같은 원격 무전기 관제 단말기가 LMR 게이트웨이 에 접근이 불가능할 수 있습니다. 이러한 환경에서 사용되기 위해서는 클라이언트/서버의 구조의 사설 IP 접속 소프트웨어가 별도로 필요합니다. LMR 게이트웨이에는 사설 IP 접속을위한 클라이언트 소프트웨어가 지원되어야 합니다.

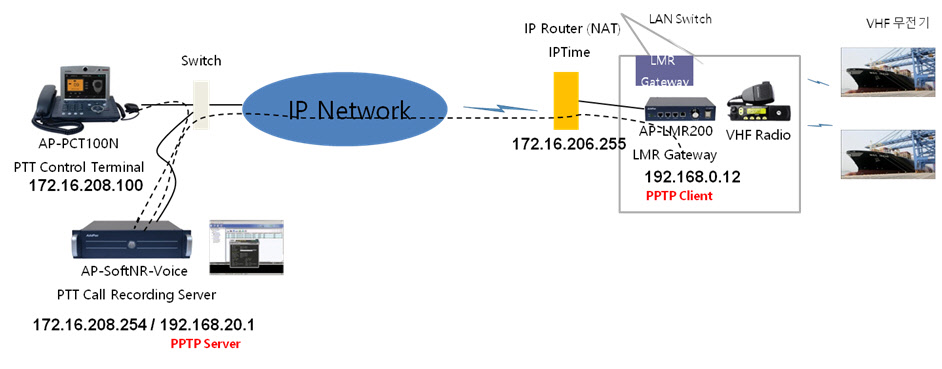

PPTP Server & Client 구성도
2.AP-PCT100N 위성 인터넷 RoIP(Radio over IP) PTT (Push to Talk) 관제 단말기

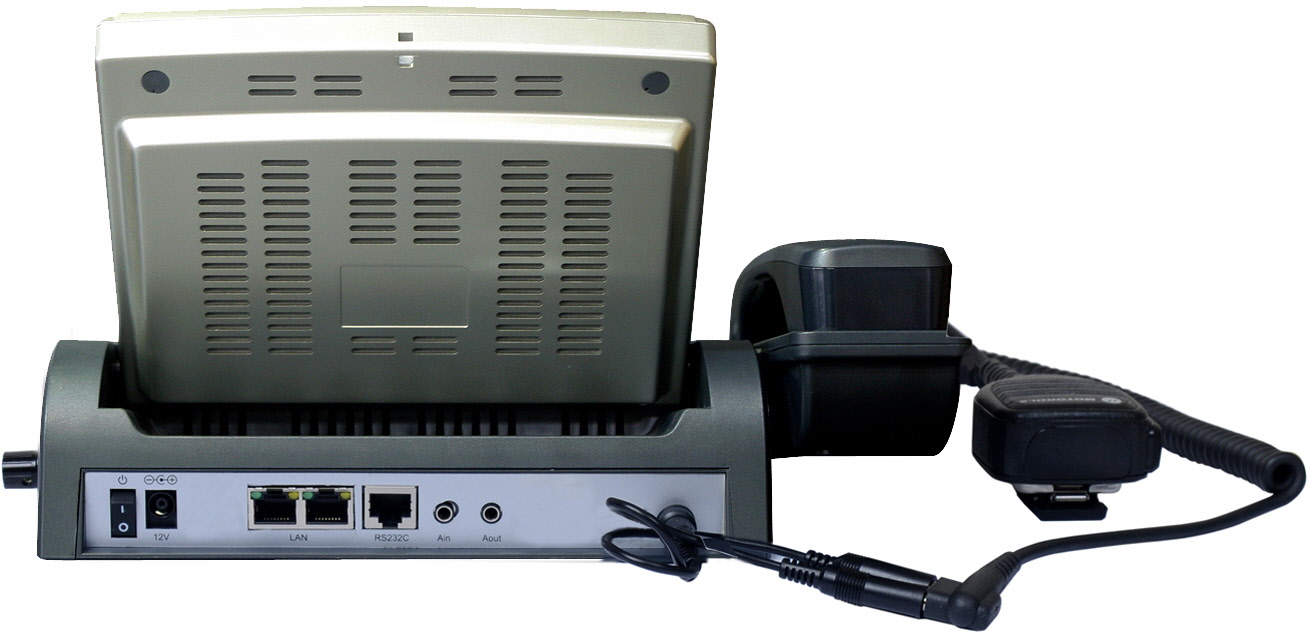

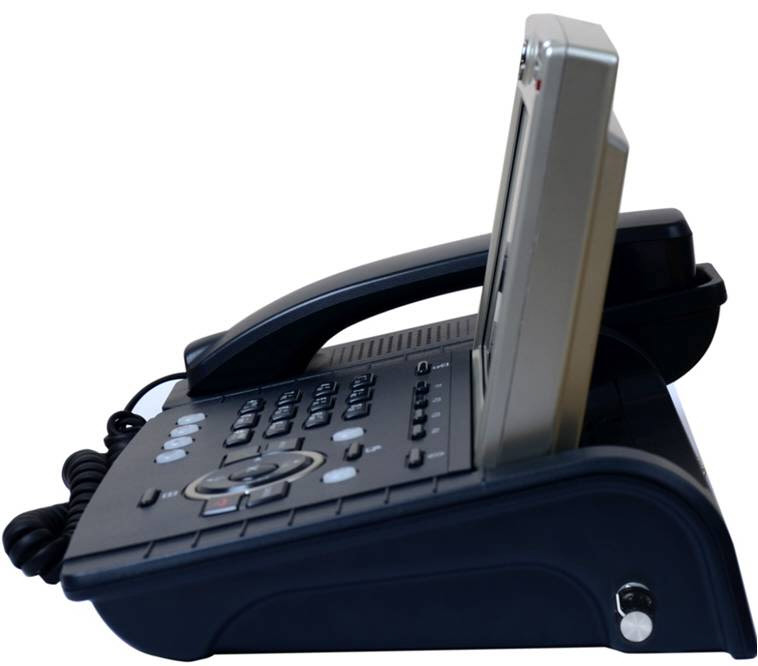

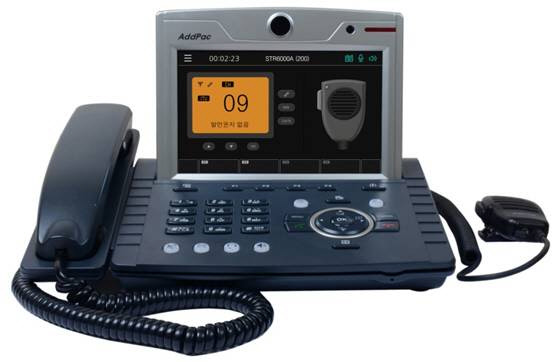

AP-PCT100N RoIP PTT 관제 단말기는 7인치 LCD 모니터를 탑재해 인터넷 및 위성통신망을 이용해 푸시 투 토크 기능을 지원하는 단말기입니다. 이제 PTT 관제단말기의 선택 기준은 다양한 PTT서비스 지원 방법(헨드셑, 헤드셑, PTT전용마이크) 과 긴급비상시에 필요한 SIP 기반의 음성 통화서비스와 기가비트 이더넷 인터페이스입니다.
AP-PCT100N IP 기반 RoIP PTT 서비스 관제 단말기는 애드팍이 그동안 VoIP 분야에서 축적해온 음성처리 기술에 RoIP 서비스 기능을 추가한 고성능·다기능의 RoIP PTT 관제 단말기입니다.
AP-PCT100N 은 오디오 출력포트를 사용해서 무전기단말과 AP-PCT100N 사이의 교신내용을 후면부 3.5mm 오디오 출력포트를 통하여 유관기관으로 전파 또는 전달할수 있는 포트를 제공합니다. 외부에 애드팍 AP601 같은 IP 방송소스 터미널을 3.5mm 마이크 인터페이스를 사용하여 연결한다음 AP-PCT100N 에서 터치스크린 메뉴를 통하여 방송시작버튼을 누르면 IP 망으로 방송시각 명령어가 AP601 로 전달되어, 이미 정해진 그룹방송으로 긴급상황시 무전기교신내용이 전달되는 시나리오입니다.
애드팍의 다양한 VoIP 및 비디오 솔루션 등은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 AP-PCT100N 은 차세대 위성통화용 RoIP커뮤니케이션을 요구하는 고객에게 높은 만족을 드리는 솔루션이 될 것입니다.
AP-PCT100N 주요특징
1. 통신방식 : IP 기반
2. 프로토콜 : SIP, H.323 지원
3. 화면 : 7인치 칼라 LCD 화면 (터치스크린 지원)
4. 오디오 : G.722, G.711, G.726, G.729a, 등
5. 인터페이스 : 10/100/1000Mbps 기가비트 이더넷 (2포트),
6. RS232C(RJ45) 콘솔포트
8. PTT(Push to Talk) 푸시투토크 기능지원 (Handset, Headset, 전용PTT 마이크)
9. 무전기 주파수 채널 변경용 로터리 스위치 및 LMR (Land to Mobile)게이트웨이 연동기능
10. PTT 마이크 인터페이스 지원

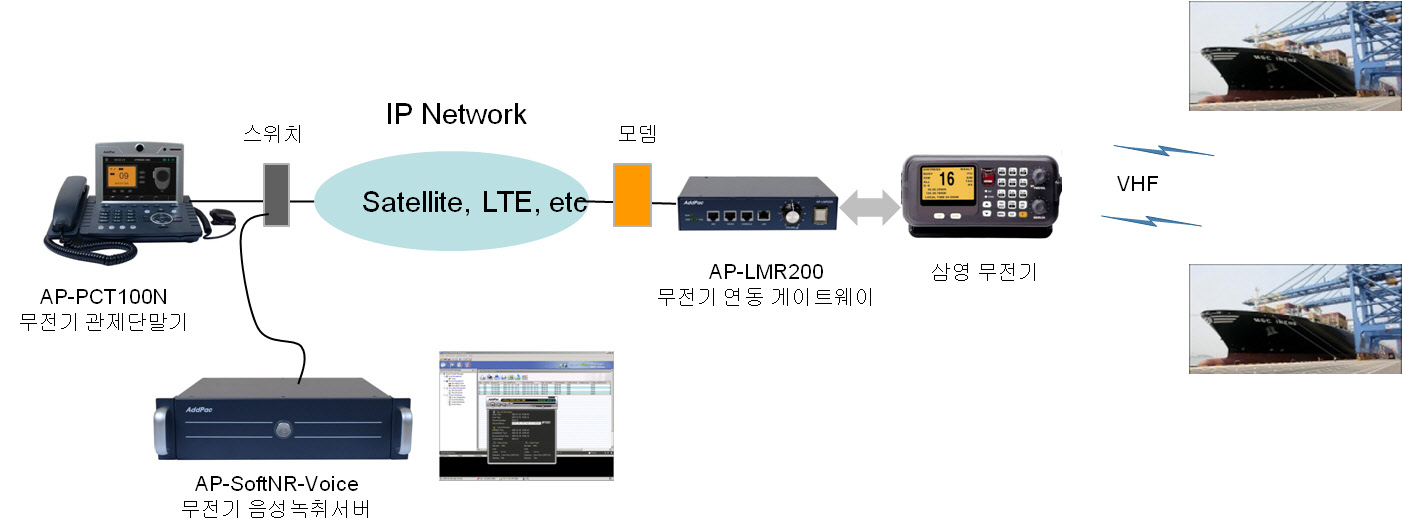

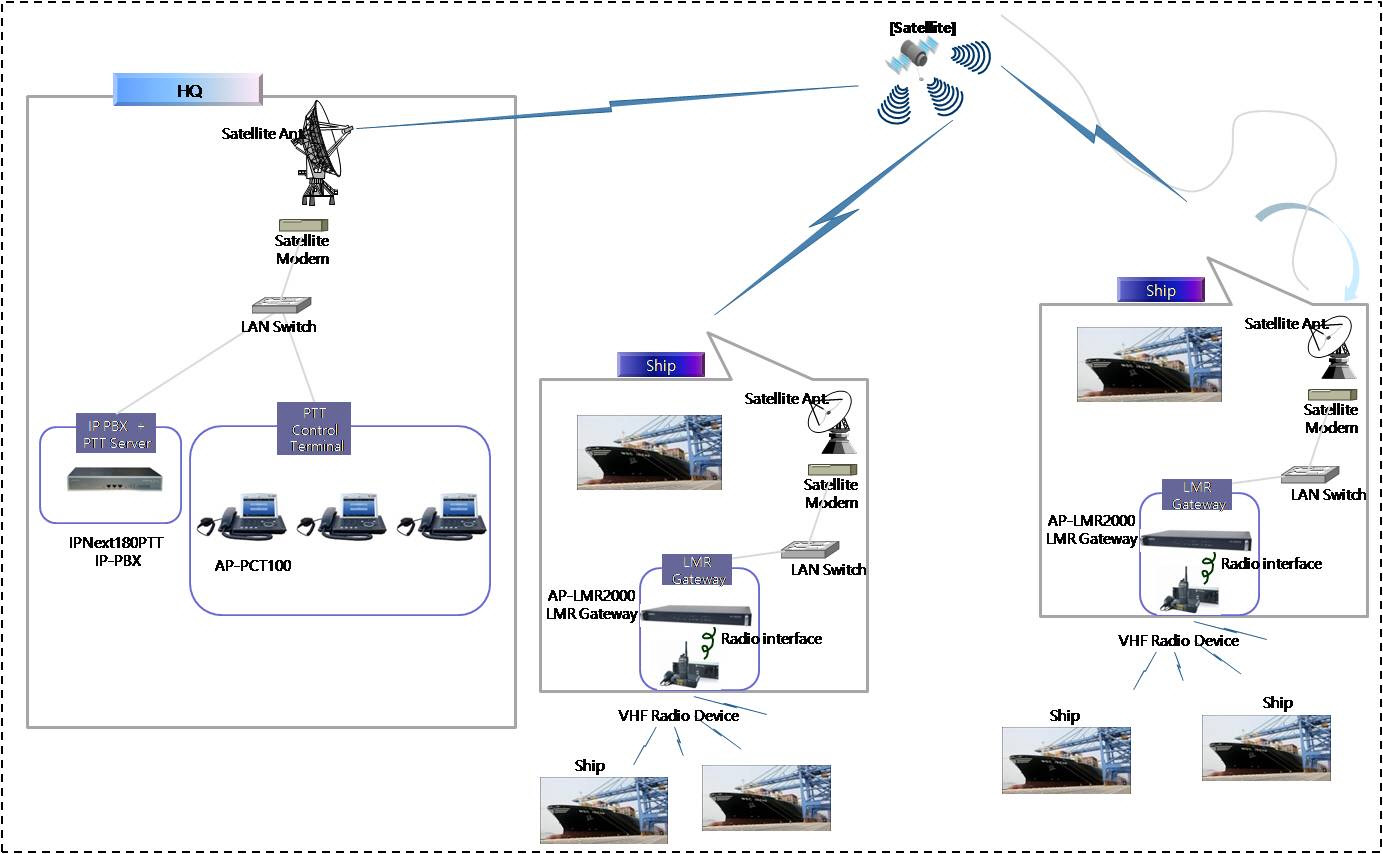

네트워크 구성도
3. PTT 세션만 녹취하는 VoIP 녹취서버 솔루션
애드팍테크놀러지의 무전기통신을 위한 VoIP 패킷 음성녹취 솔루션은 365일 24시간 VoIP 호가 연결된 상태에서 PTT 세션만 녹취하는 솔루션을 지원합니다. 기존의 방식은 VoIP 통화가 연결되면 무전기통신에서 스퀠치등 모든 무선채널에 대해 녹취하는 방식이라면, 이번에 개발된 방식은 자사의 무전기 관제 단말기에서 PTT 세션이 열리는경우만 녹취하는 방식으로 무전기채널을 녹취하는 방식입니다. 이렇게 PTT 세션만 녹취를 하면 저장되는 음성패킷이 획기적으로 줄게되고, 불필요한 무선채널노이즈등은 녹취를 안하게되어, 유효음성정보만 녹취되어 날짜로 시간별로 검색하기도 손쉽게 할 수 있도록 됩니다.
AP-PCT100N 같은 무전기통신 관제단말기에서 PTT 세션 VoIP 음성만 검출하여 무전기통신 음성정보외에 PTT세션정보, 착신발신 정보를 함께 AP-SoftNR 과 같은 IP 기반의 네트워크 음성 녹취로 효율적으로 전달하게 됩니다.

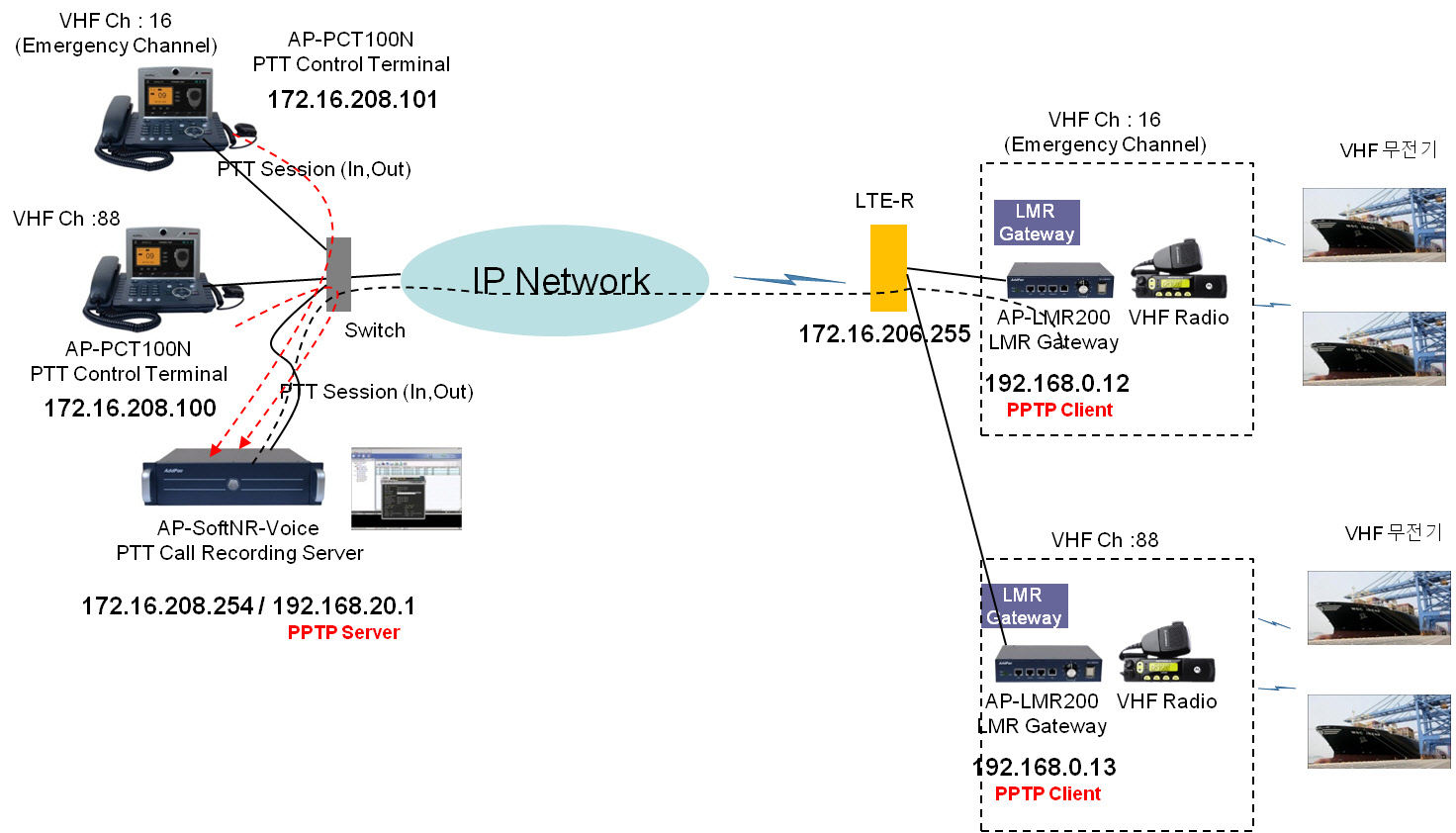

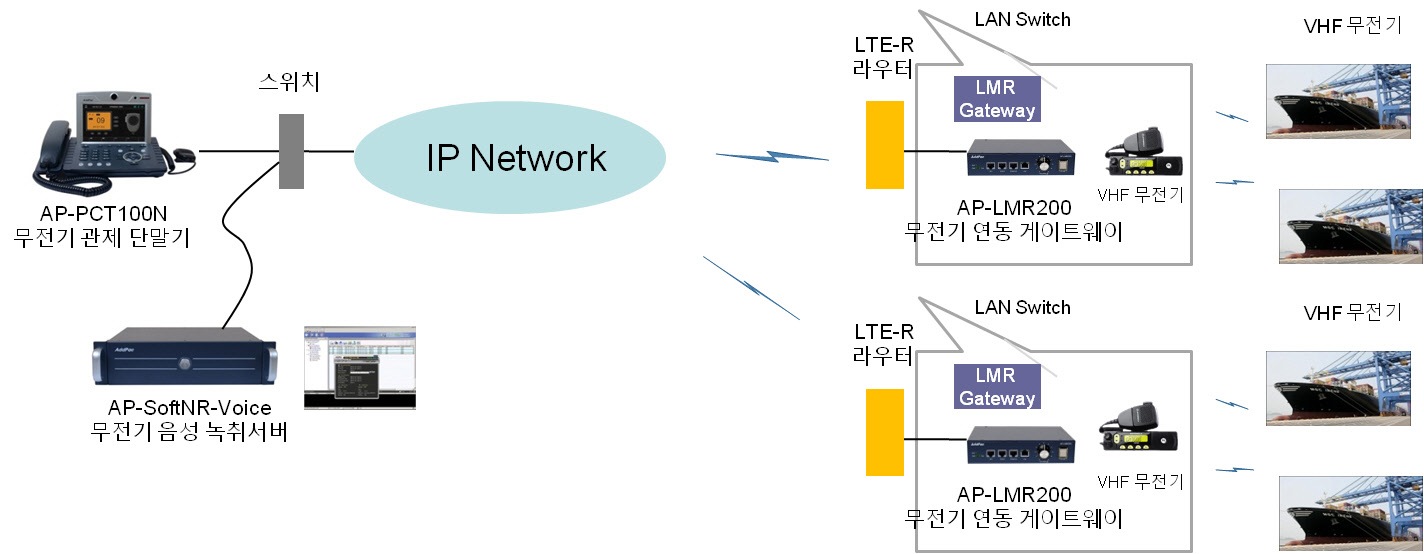

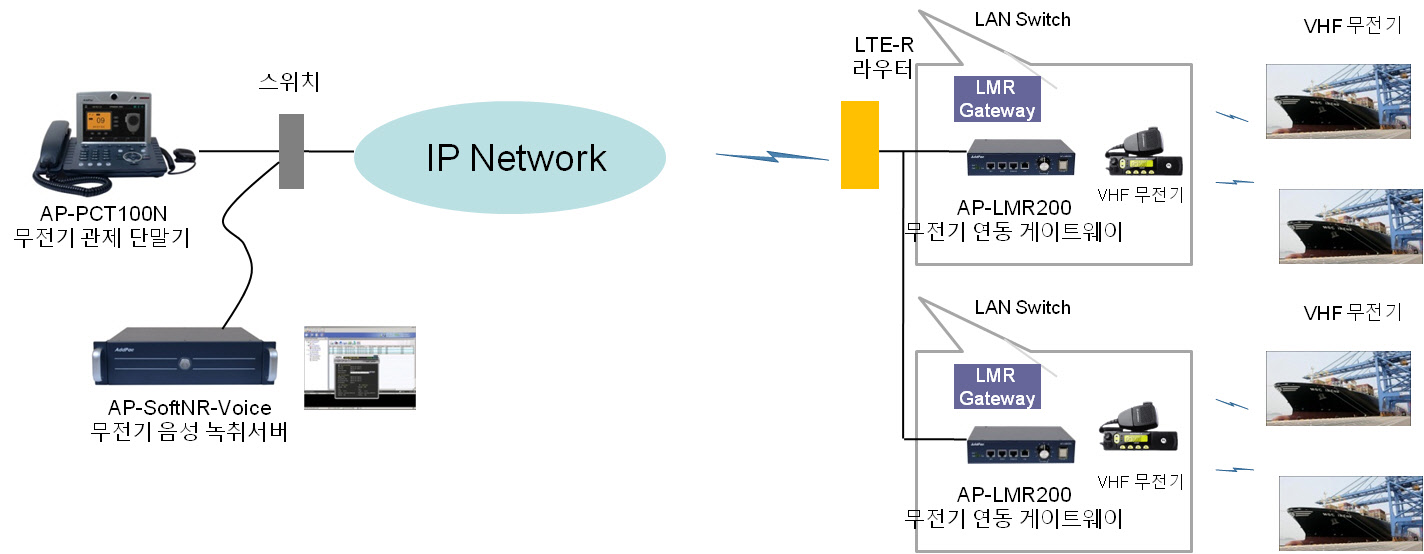

네트워크 구성도

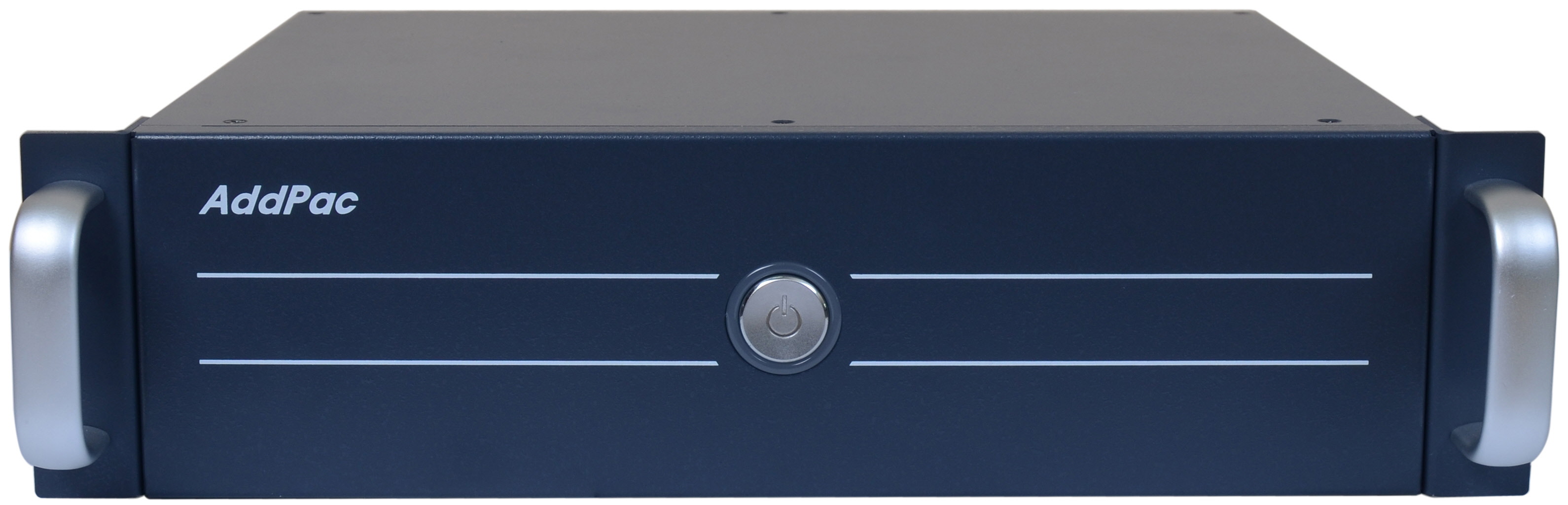

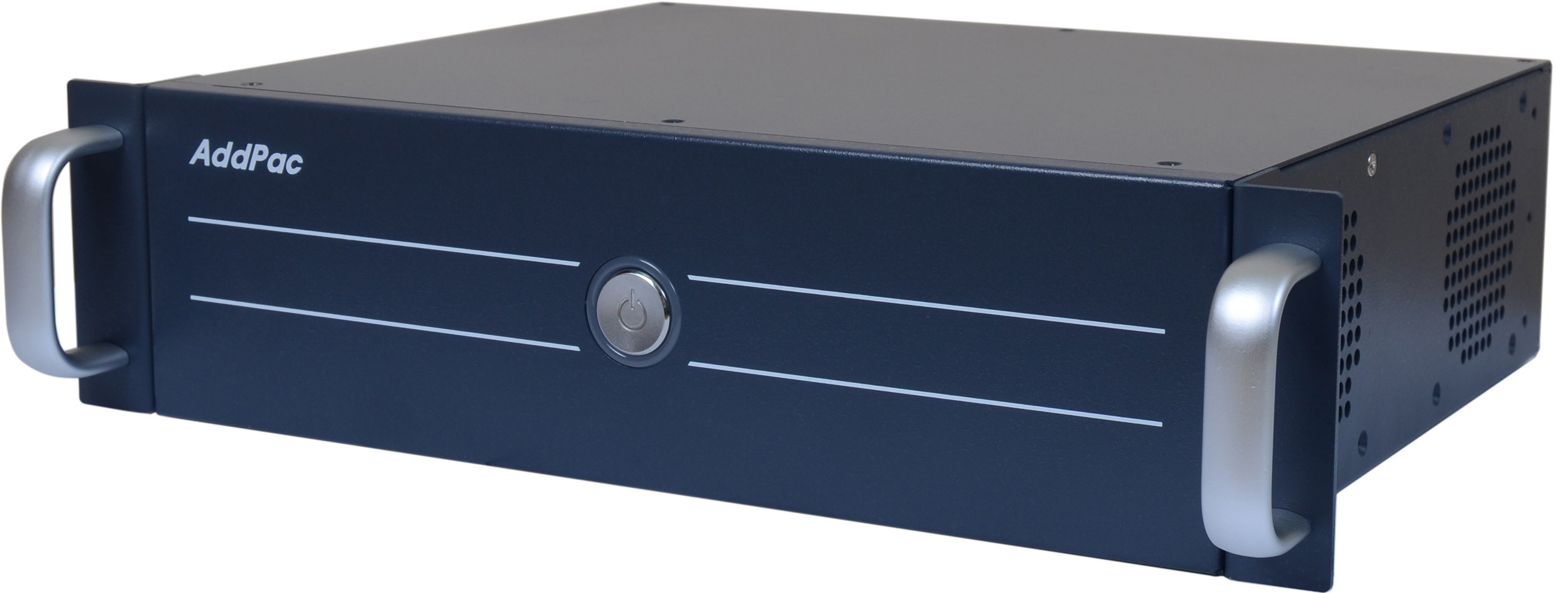

3.1 1AP-PNC2000 컴팩트샤시 VoIP 음성콜 녹취서버 솔루션

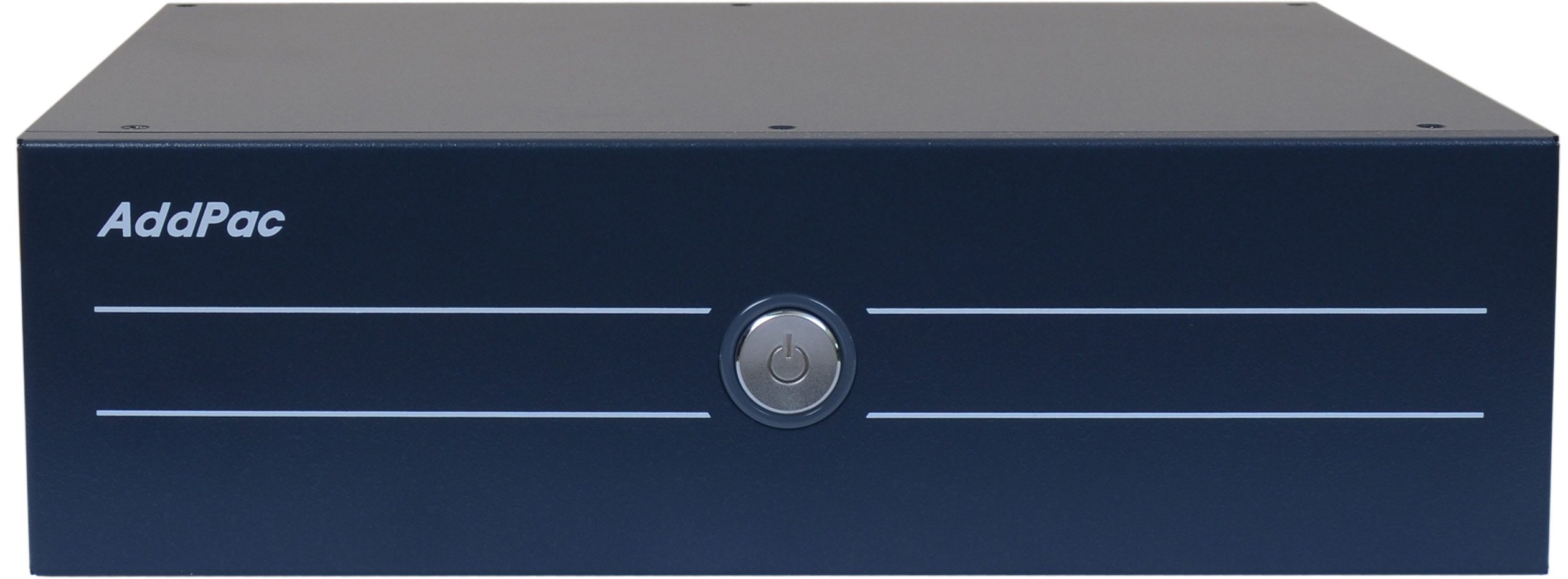

AP-PNC2000 서버기반의 VoIP 음성 통화 녹취 저장 서버는 애드팍 IP 음성통화장치 (IP 교환기, IP전화기, IP음성비상통화장치 등) 와 함께 사용되어 차세대 고성능 네트워크 기반의 디지털 음상통화 레코딩 및 프로세싱 기능을 제공합니다. 리눅스 OS 기반의 VoIP 음성콜 녹취기능을 지원하며SATA 타입의 SSD 를 탑재할 수 있도록 구성되어 있는 네트워크 음성통화 녹취 서버 장비 입니다. VoIP 음성 콜 녹취 데이터 저장용 SSD 메모리 와 OS 및 어플리케이션 NVMe SSD (256G) 와 물리적으로 분리시켜 설계되어 안정성이 뛰어납니다. 이 제품의 전면부는 소프트 전원 Off 를 위해서 푸시버튼을 제공합니다. 후면부는 10/100/1000Mbps 기가 비트 인터페이스, USB 포트, HDMI 비디오 출력 인터페이스등을 지원합니다. 올 IP 텔레포니환경에서 특히 위성을 통한 IP 텔레포니 구축시 사이트지역에 사이트 같은 로컬망에 설치할때 음성 녹취서비스를 최적으로 지원합니다.
주요특징
- IP 기반 VoIP 음성 콜녹취 솔루션
- 리눅스 OS 기반 VoIP 음성통화 녹취서버
- 다양한 애드팍 IP 음성통화장치 (IP 교환기, IP전화기,VoIP 게이트웨이, IP음성비상통화장치 등) 장치
- 고성능 프로세서 컴퓨팅 파워
- VoIP 음성콜 녹취데이터 저장용 SSD 메모리, 기본 : 512G, 옵션 증설 선택가능
- VoIP 음성콜 녹취 이터 저장용 SSD 메모리 와 OS 및 어플리케이션 NVMe SSD (256G) 와 물리적으로 분리사용
- MS 윈도우기반 VoIP 음성콜 녹취서버 운영관리 소프트웨어 (AP-SVRM)
- MS 윈도우기반 녹취데이터 백업 소프트웨어
- 네트워크 인터페이스 : 10/100/1000Mbps 기가비트 이더넷 포트 지원
3.2 윈도우 어플리케이션 음성녹취 소프트웨어
MS-Window 기반의 소프트웨어 제공
애드팍 IP 음성 통화 녹취 저장 서버는 뛰어난 성능과 안정성을 기반으로 지금까지의 솔루션에서 꿈꾸기 어려웠던 실시간 고품질의 음성 통화 저장 솔루션을 제공합니다. End-Point (IP 영상전화기, etc) 에서 Capturing 된 음성 데이터는 IP 네트워크를 통해서 통화 녹취 저장 서버에 전송 됩니다. 저장된 음성 녹취 데이터는 애드팍의 MS Window 기반 음성 녹취 전용 프로그램을 통해서 스피커, Headset 에서 재생된 음성을 청취할 수 있습니다.
AP-SVRM IP 음성 녹취 서버 관리 소프트웨어
AP-SVRM (Smart Voice Recording Management Software) 는 애드팍테크놀러지의 차세대 IP 기반 음성 녹취 솔루션에서 음성 녹취서버 장비들을 위한 관리 소프트웨어 입니다.
AP-SVRM는 MS Window 기반의 PC 플랫포옴 환경에서 서버/클라이언트 방식으로 운영 될 수 있도록 구현 되었습니다. AP-SoftNR-Voice 와 같은 음성 녹취저장 장비가 AP-SVRM 클라이언트 소프트웨어의 서버 장비가 됩니다.
사용자 등록 및 접근 제한 관리, 음성녹취 저장서버 상태관리, 녹취파일 관리, 녹취파일 파형 분석기능, Live 콜 리스트 및 모니터링 기능, 이벤트 관리기능, Recording Board 관리기능들을 지원하는 소프트웨어 입니다.
사용자 등록 및 접근 제한 관리기능 (User Management)

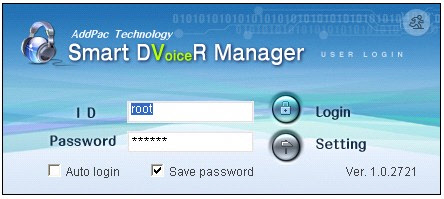

스마트 음성녹취 관리 소프트웨어는 등록된 관리자만 로그인 할 수 있도록 설계되어 있습니다. 사용자 등록정보는 사용자 이름, 사용자 ID, 사용자 패스워드 같은 정보를 등록할 수 있습니다. 로그인 초기화면에서 설정메뉴를 통하여 음성녹취서버의 IP 어드레스와 Port Number 를 설정할 수 있으며, 패스워드 저장기능을 통하여 자동로그인 기능을 제공합니다.

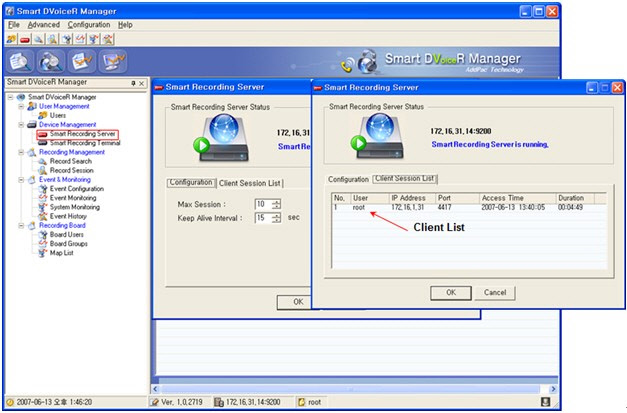

음성 녹취서버 상태 모니터링 기능 (Recording Server Status Monitoring)
음성 녹취 저장서버 상태 관리 기능에서는 설정기능과 클라이언트 접속 리스트를 보여주는 기능을 제공합니다. 설정기능은 최대 클라이언트 세션 개수를 설정하고 Keep Alive 시간을 설정 할 수 있습니다. 클라이언트 세션 보기에서는 현재 음성녹취저장서버에 연결된 클라이언트 세션 리스트를 보여줍니다.

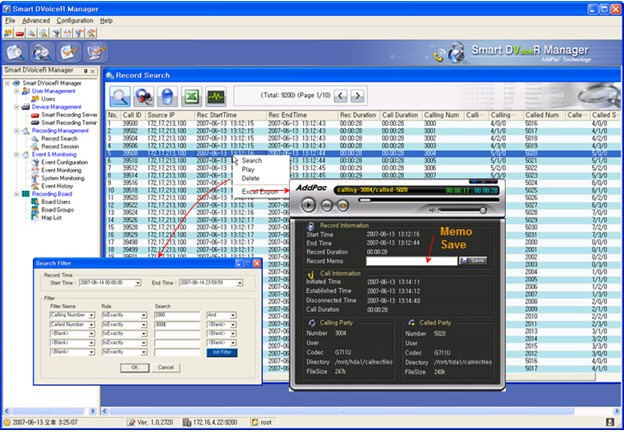

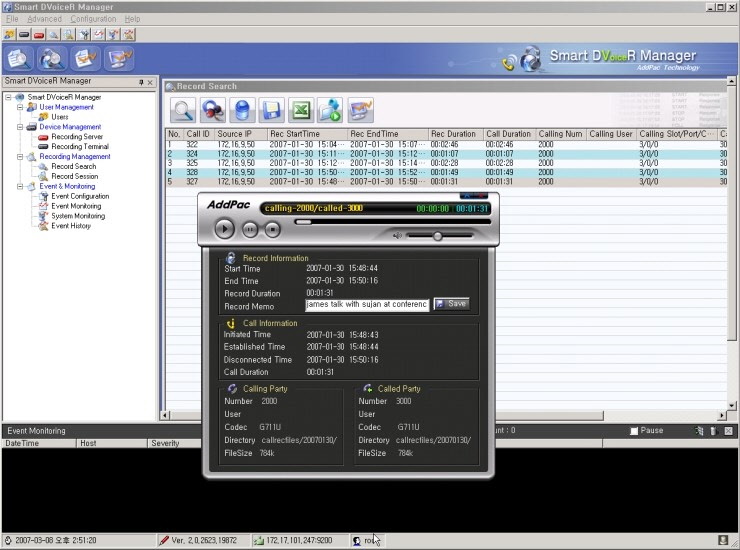

녹취파일 관리기능 (Recording File Management)
녹취된 음성파일을 관리하는 기능을 제공합니다. 검색 필터 및 엔진을 제공하여 손쉽게 원하게 시간대의 원하는 녹취파일을 리스트로 보여줄수 있으며 Play 기능, 삭제기능, Excel 파일 레포트 기능을 제공합니다. 검색된 파일을 클릭하면, 음성녹취정보, 통화기록, 착신번호, 발신번호 정보들을 제공하며, 미디어 플레이어는 Play/Seek/Pause/Resume/Stop 기능들을 지원합니다.

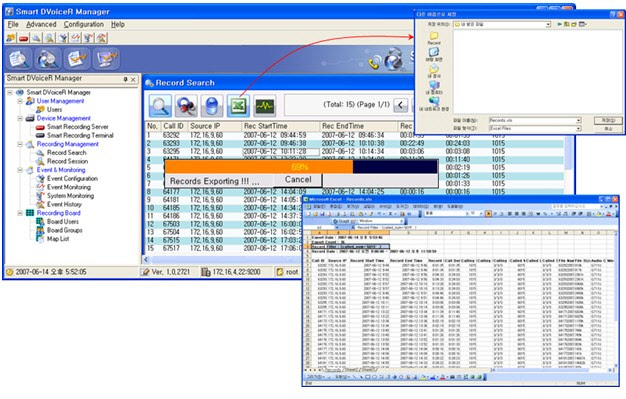

녹취파일 리스트 저장기능
음성녹취파일 관리기능에서 검색된 녹취음성파일을 리스트로 보여줄수 있으며, Excel Export 기능을 지원하며 검색된 녹취음성파일 리스트를 MS Excel 파일로 볼수 있도록 레포트 기능을 제공합니다.

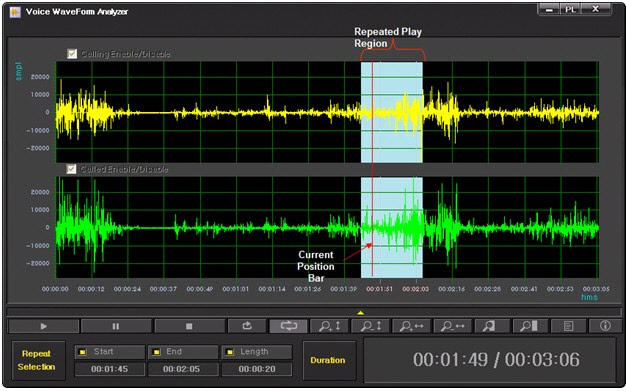

녹취 파일 파형 분석기 (Recording File Waveform Analyzer)
음성녹취파일 파형 분석기에서는 발,착신호에 대한 음성 파형을 그래픽으로 보여주는 기능을 제공합니다. 특정한 호에 대한 정밀한 파형분석이 필요한 경우에 사용될 수 있습니다. 구간 반복재생 기능, Time Domain Zoom In/Out 기능, Amplitude domain Zoom In/Out 기능, Bookmark 기능 등 다양한 기능을 제공합니다.

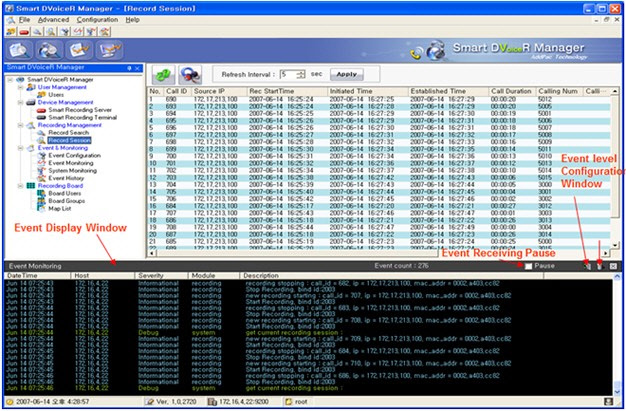

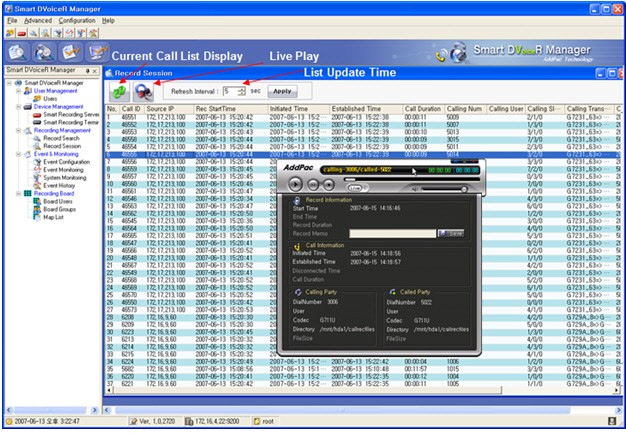

Live 음성 녹취 호 리스트 및 모니터링 (Live Call Recording List and Monitoring)
이 기능은 현재 녹취 진행중인 호에 대한 리스트를 보여주며, 해당정보를 클릭하면 발 착신호에 대한 상세한 정보를 제공하는 소프트웨어 기능 블록 입니다.

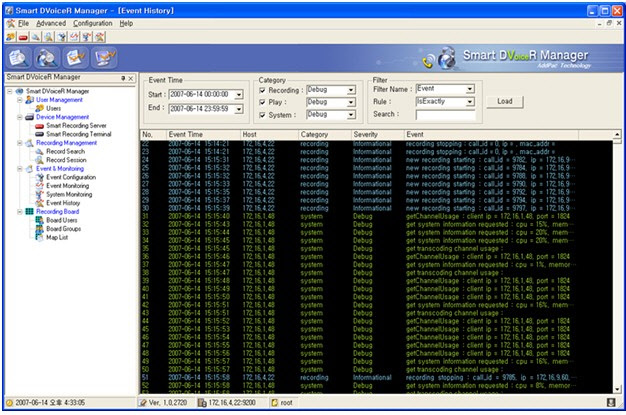

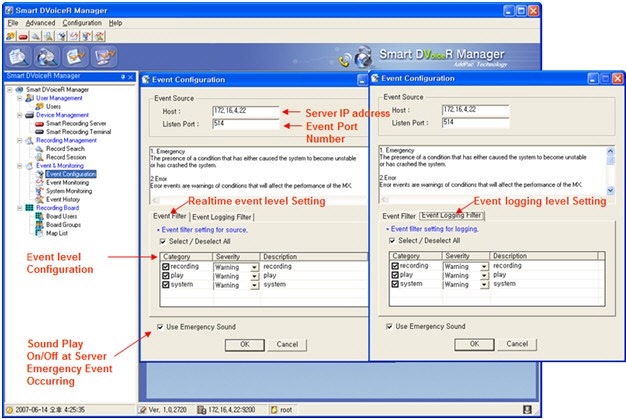

이벤트 관리기능 ( Event Management)
음성녹취 서버에 대한 이벤트 이력관리 기능을 지원합니다. 이벤트 설정기능에서는 이벤트가 발생되는(event source) 서버 어드레스 및 포트 넘버를 설정될 수 있으며, 이벤트 레벨 과 이벤트 logging 레벨을 사용자가 설정할 수 있도록 설계되었습니다. 이벤트 카테고리는 recording, play, system 세분야로 구분될 수 있습니다. 비상 경고음 발생여부에 대한 설정 기능을 제공합니다.
