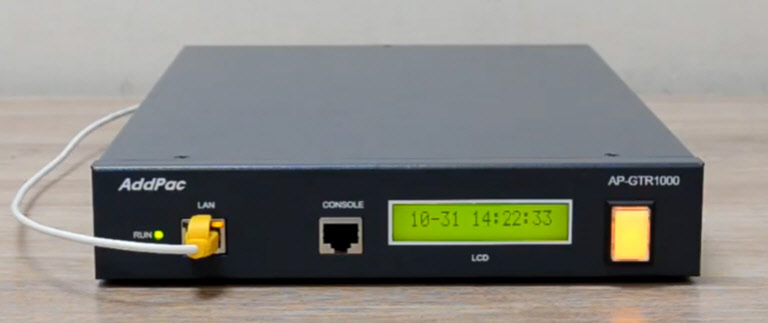

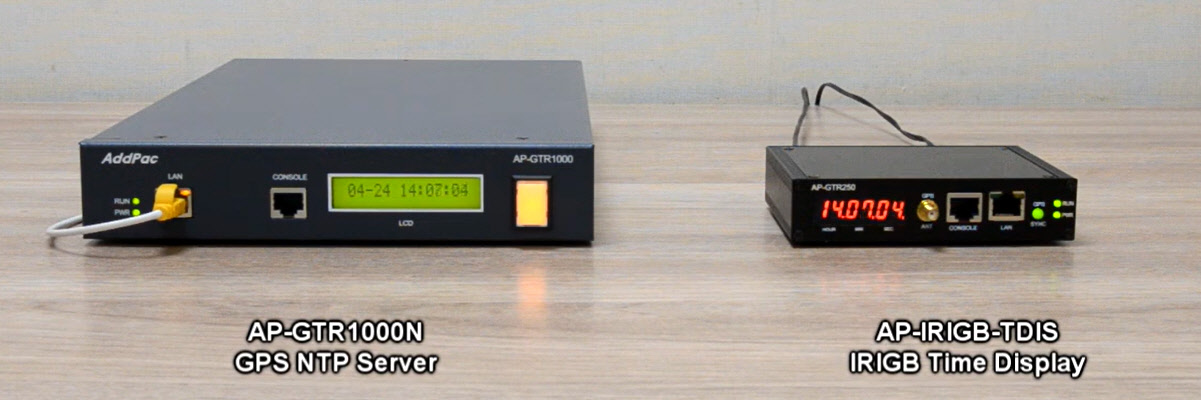

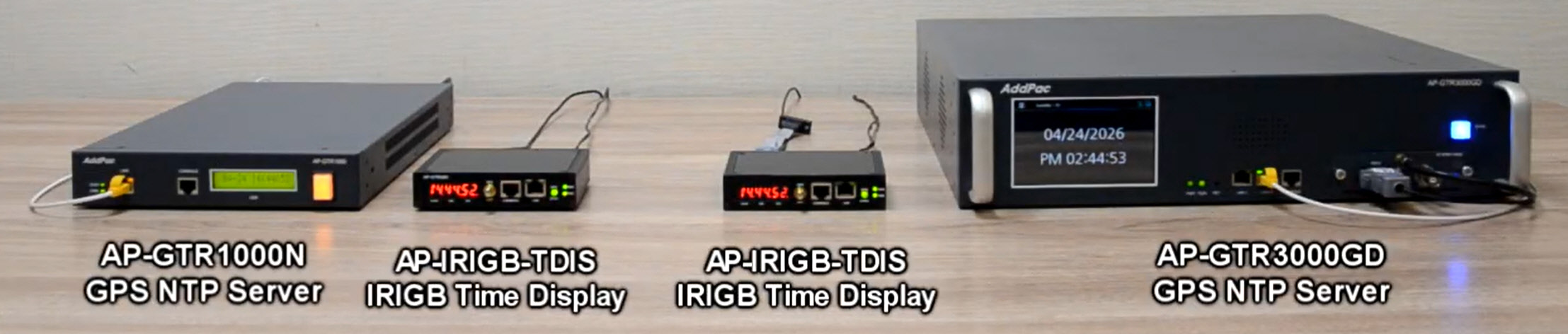

AP-GTR1000N 임베디드 GPS NTP (Network Time Protocol) 서버는 고속 이더넷 포트를 지원하며 GPS 시각동기장치가 하드웨어적으로 내장되어, 위성 GPS신호로부터 정확한 시각정보를 수신하여 NTP 서버 기능을 수행하는 장치입니다. 보안시설등 외부망과 분리된 네트워크 환경에서 자체적인 NTP 서버를 구축할때 사용되는 장비입니다. 정확한 시간 정보를 필요로 하는 VoIP 장비(IP 교환기, IP 전화기, VoIP 게이트웨이, 녹취서버 등), CCTV 카메라, VMS서버, NMS (Network Management System) 서버등 시각동기가 필요한 서버로 NTP 서비스 기능을 수행하는 장비입니다. IP기반의 네트워크 기반으로 설계되어 확장성 매우 뛰어나며 원격관리가 편리합니다. 정확한 시간 정보를 필요로 하는 영상감시·교통관리·환경/방재감시등 다양한 실시간 영상 응용 분야에 적용할 수 있습니다.
주요특징
- 임베디드 기반 GPS NTP (Network Time Protocol)서버

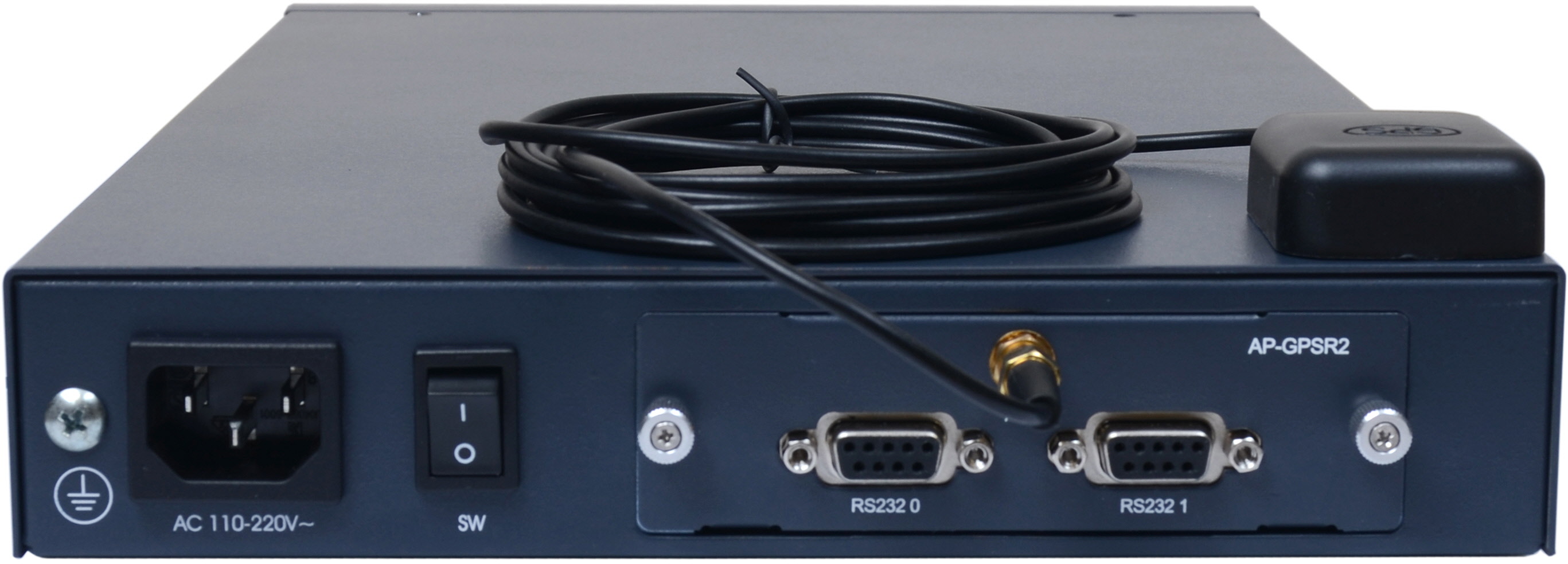

- 모듈 타입 GPS 하드웨어 슬롯 기능 지원 (장애시 GPS 하드웨어 모듈만 교환가능)
: 1개 GPS 안테나 인터페이스 지원, 2개 DB-9 RS232C 인터페이스 지원 (NMEA GPS 시각데이터전송)
- 두개의 GNSS 시스템 동시 수신 가능
- 다양한 네트워크 시각동기 프로토콜지원 : SNTP, NTPv3, NPTv4외
- 다양한 네크워크 프로코콜지원 : HTTP, TCP, UDP, Telnet, FTP, SNMP 외
- 어드밴스 시큐리티 보안 프로토콜 지원 (HTTPS, SSH, SFTP, Password 강화 등) - 1포트 10/100/1000Mbps 기가비트 이더넷 인터페이스 지원
- 1포트 RS232C 인터페이스 제공 (CLI 용) - GPS 동기 상태 표시 주황색 칼라 램프 LED 표시 기능 제공
- GPS 시각표시 LCD 디스플레이 기능 제공

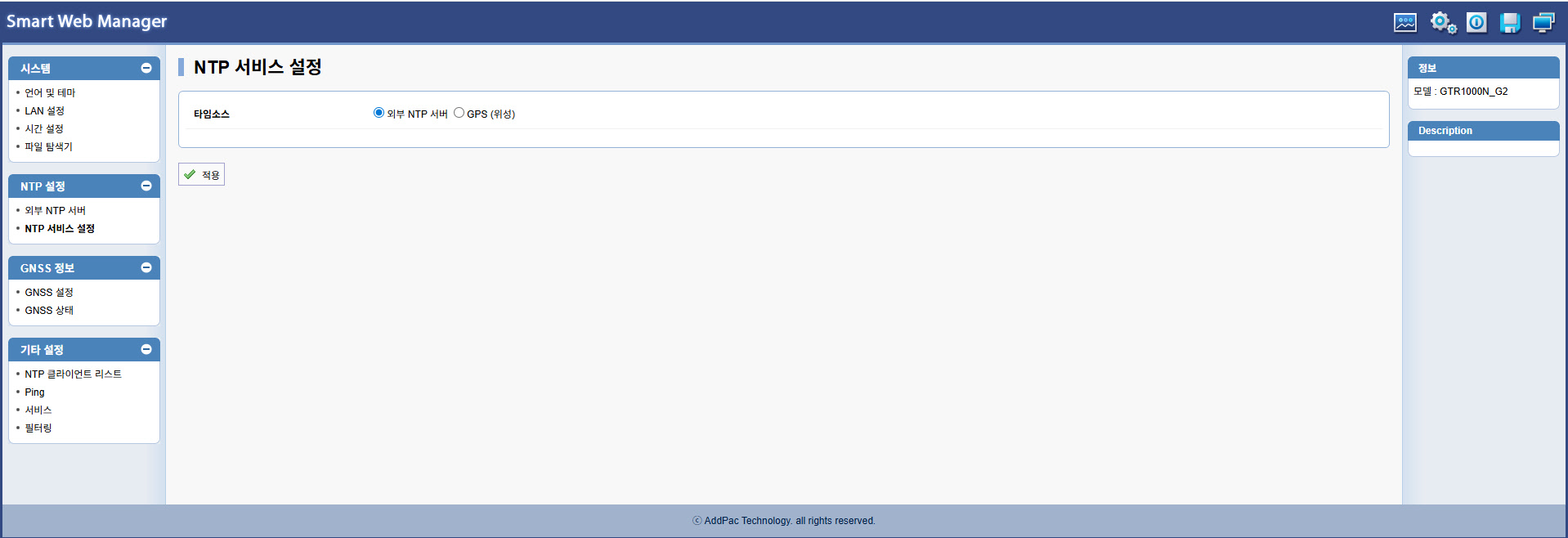

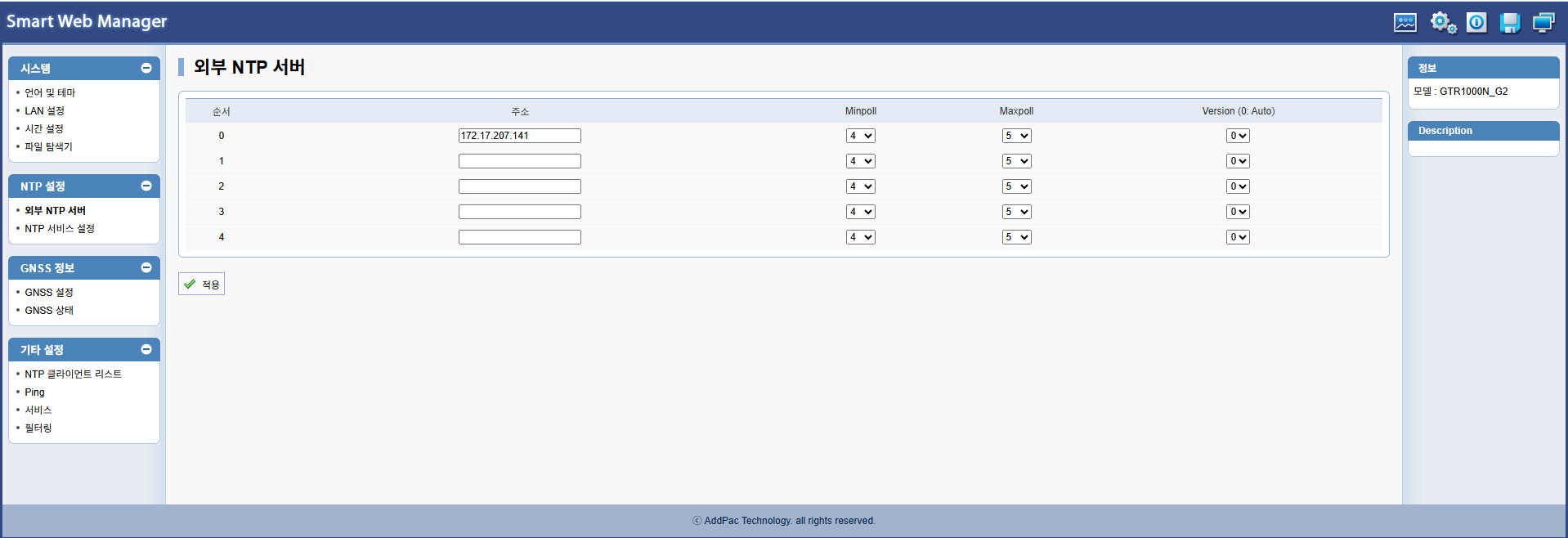

- 웹기반의 스마트 관리 메니져 지원 (NTP 클라이언트리스트표시기능, GPS 위성 SNR 실시간표시기능 등)
- 원격 펌웨어 업그레이드 가능한 시스템 구조

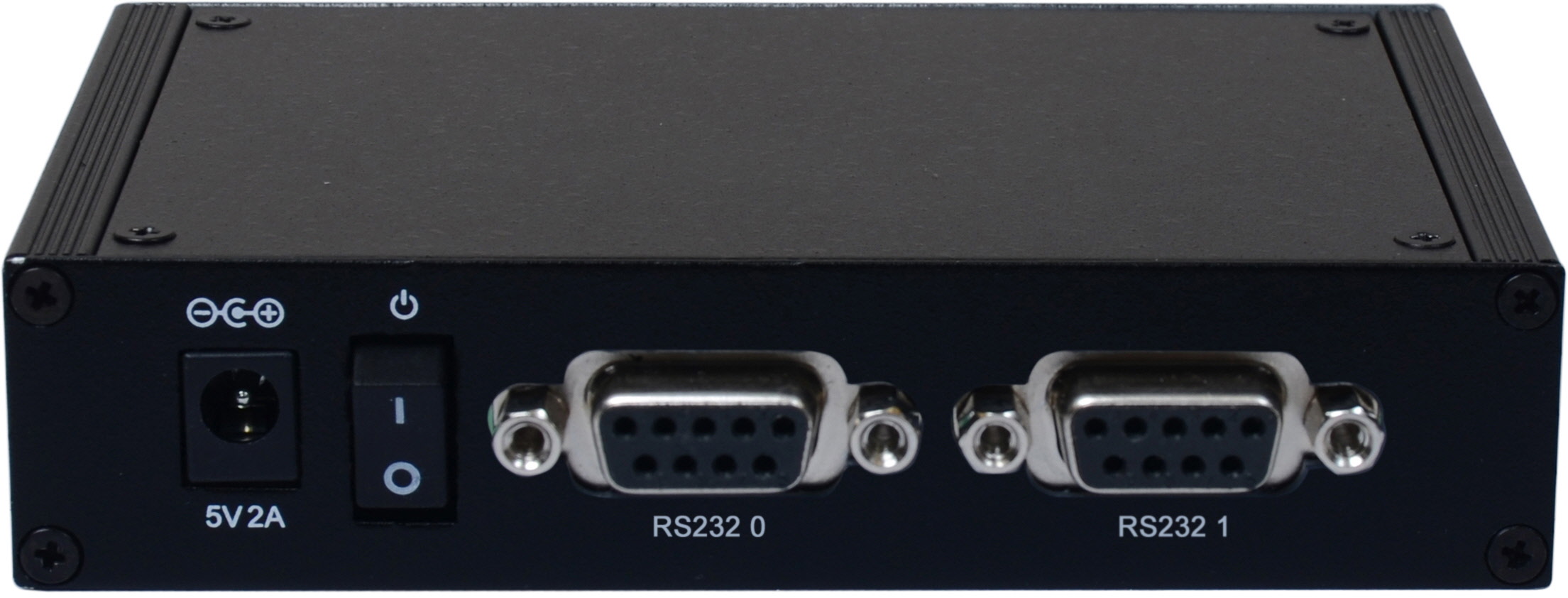

- 듀얼(2) DB-9 RS232C 인터페이스 (NMEA (The National Marine Electronics Association) 프로토콜 지원)

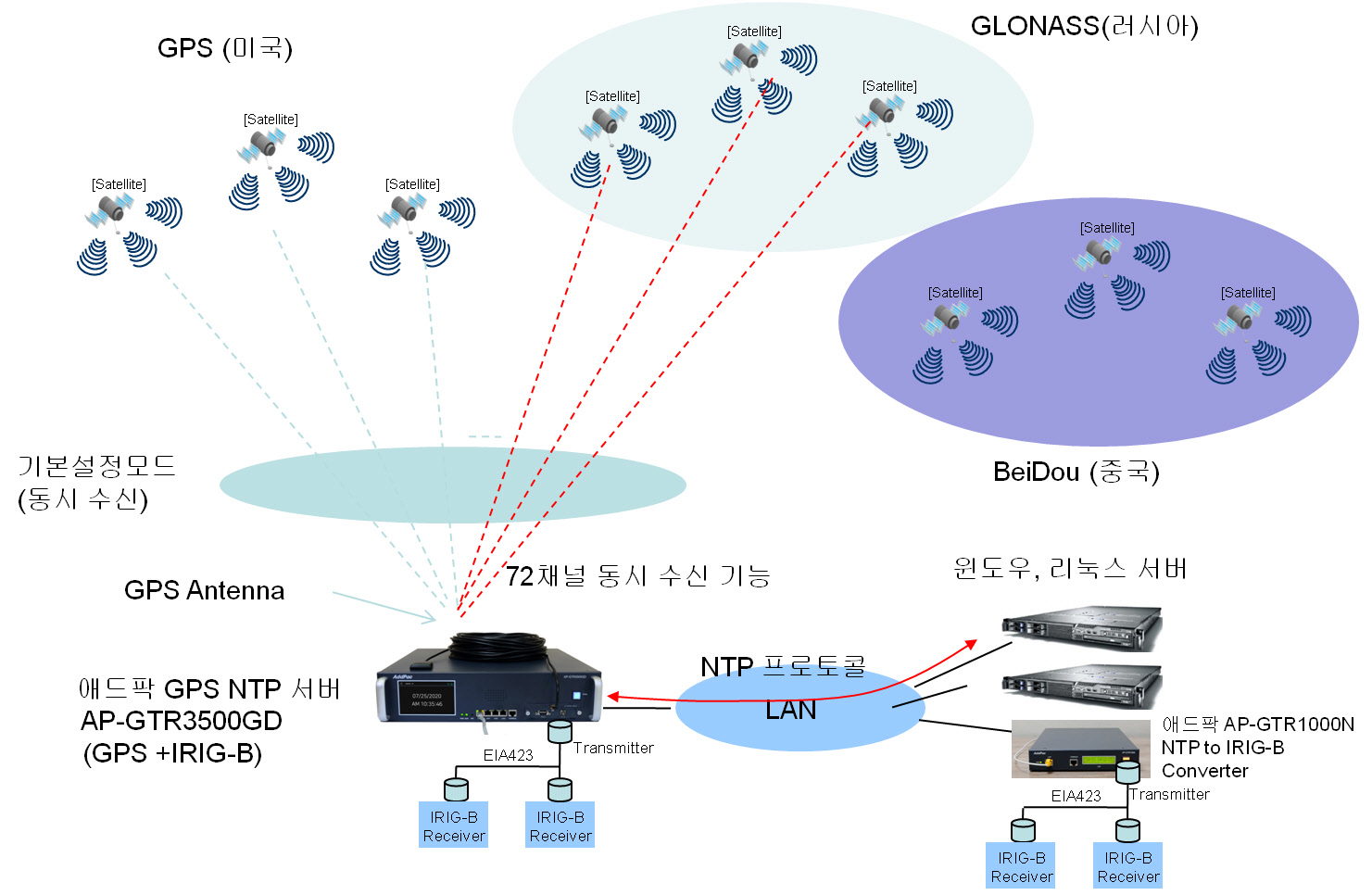

- 듀얼 주파수 RF 수신단을 사용하여 두개의 GNSS 시스템(예 : GPS(미국), Galileo(유럽), GLONASS(러시아), BeiDou(중국)) 수신 가능, (GPS(미국), GLONASS(러시아)) 또는 (GPS(미국), Beiou(중국))
- 기본설정 : GPS (SBAS 와 QZSS(일본,호주) 포함) 와 GLONASS 동시수신 모드
- QZSS 와 SBAS(GPS 부가서비스) 는 GPS 시스템과 동일 주파수 대역 사용
- 진보된 RF 설계 아키텍쳐와 간섭방지 기능은 안좋은 GNSS 환경에서도 최대 성능 지원
- 안티재밍 테크놀러지 탑재
- 패시브 & 액티브 GPS 안테나를 위한 최적의 성능 지원
- 최대 업데이트 레이트 : 10Hz
- 타임펄스 정확성 : 30ns~60ns
주요기능 리스트
- IPv4 / IPv6 어드레스체계 동시지원 (NTP IPv4, NTP IPv6) - SNTP, NTPv3, NTPv4 지원
- NTP 프로토콜 처리 성능
- 200m 롱 GPS 안테나 케이블지원
- 19인치 랙마운트 브라켓 지원 - 기가비트 이더넷 포트 지원
- 윤초기능
- NTP 클라이언트 IP 어드레스 표시기능
- 이벤트 로그 전송 기능
- GPS 안테나 최적위치 선정을 위한 실시간 GPS SNR 표시 기능
- 보안 안정성기능
- PING (Keep Alive) 기능
- GPS 안테나 브릿지 기능
- GNSS (Global Navigation Satellite System) 상태 체크 기능
- GPS 재밍 및 스푸핑 검출기능
- GPS Week Number Rollover 문제
- 전문가용 CLI (Command Line Interface) 콘솔 기능 지원 (RS232C, Telnet)
- GPS NTP 시각동기 서버 이중화 서비스
- 아웃도어용 고성능 GPS 안테나 솔루션
- 확장된 보안프로토콜 기능 ( HTTPS, SSH, SFTP)
- NMEA (2포트 RS232C) 프로토콜 기능 지원
- 스마트웹 관리 메니져 소프트웨어 다크앤 블랙 사용자 유저 인터페이스 기능
- 주요서비스(HTTP외) 통신 포트 변경 기능 및 IP 어드레스 필터링기능 (Access List, Access Control List) 기능
- 홀드오버 (Holdover) 서비스기능
- GPS 시각동기 서버 GNSS 대시보드 (Dash Board) 소프트웨어 (옵션)
- 4개의 GNSS (GPS(미국), Galileo(유럽), GLONASS(러시아), Baidou(차이나)) 중에서 2개 선택기능 (Smart Web Manager) - NTP클라이언트 to IRIG-B 컨버터 기능

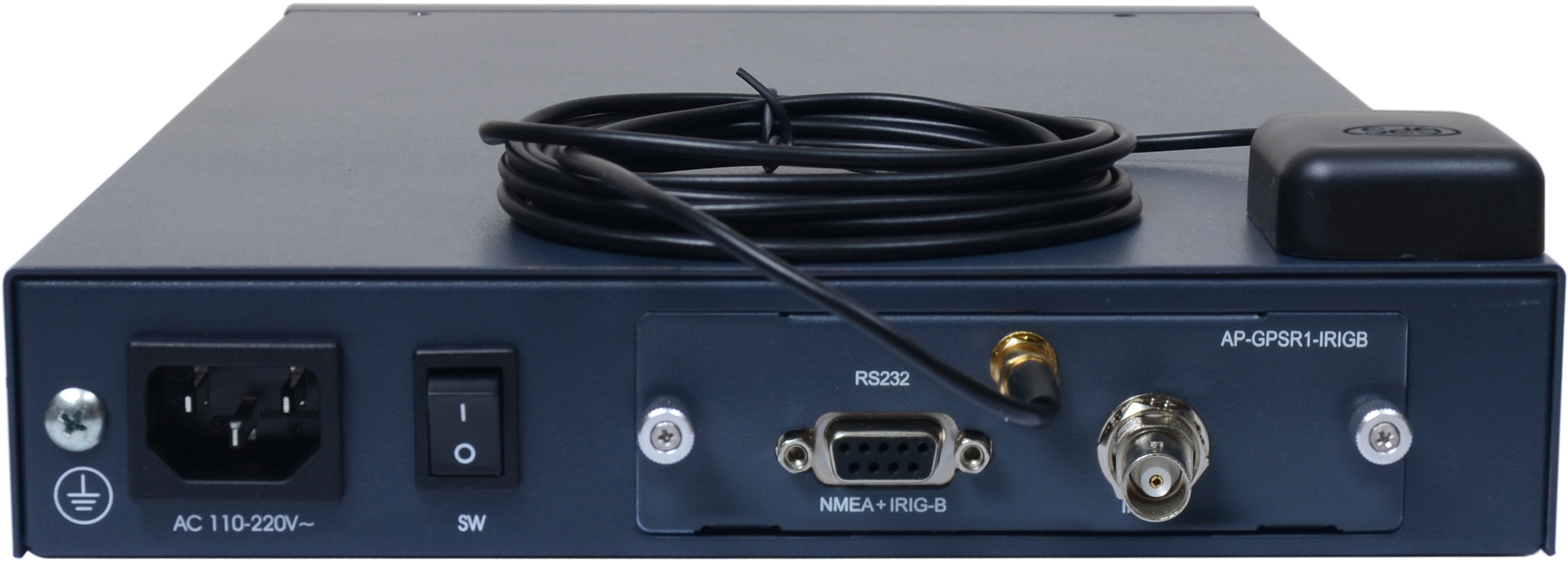

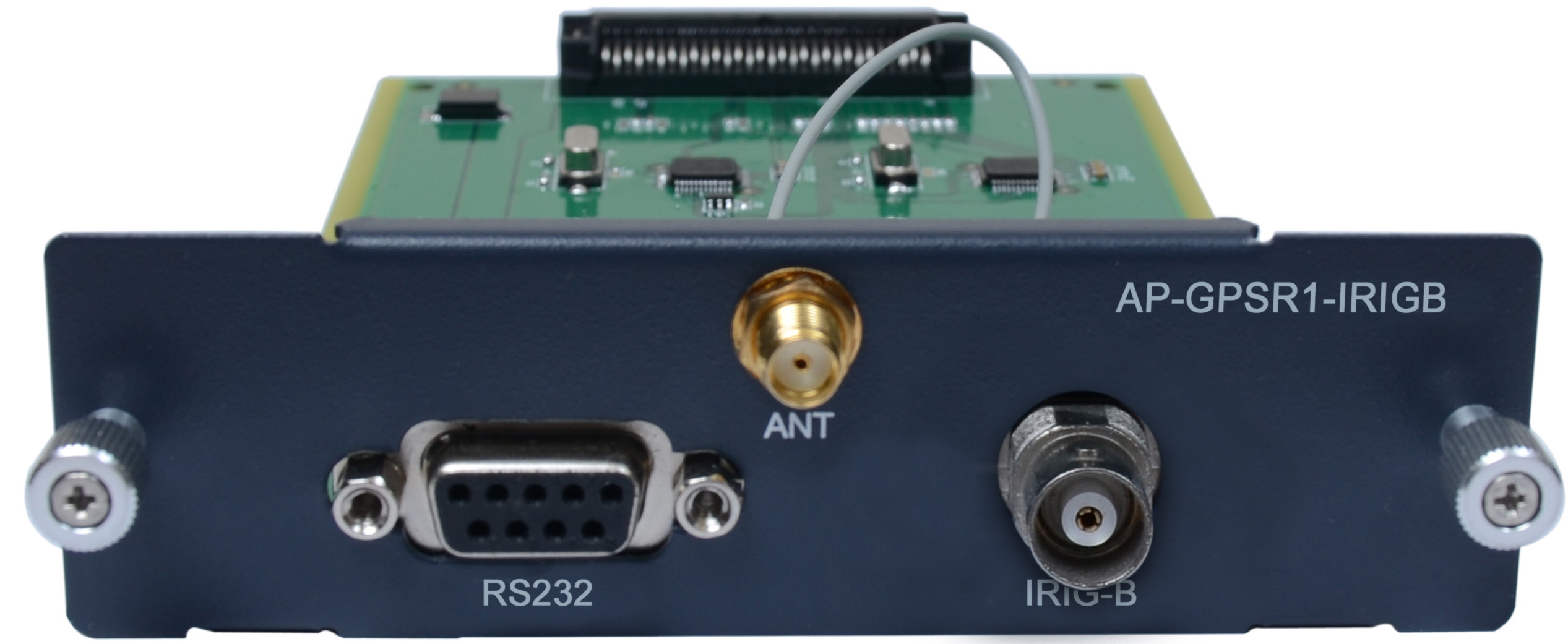

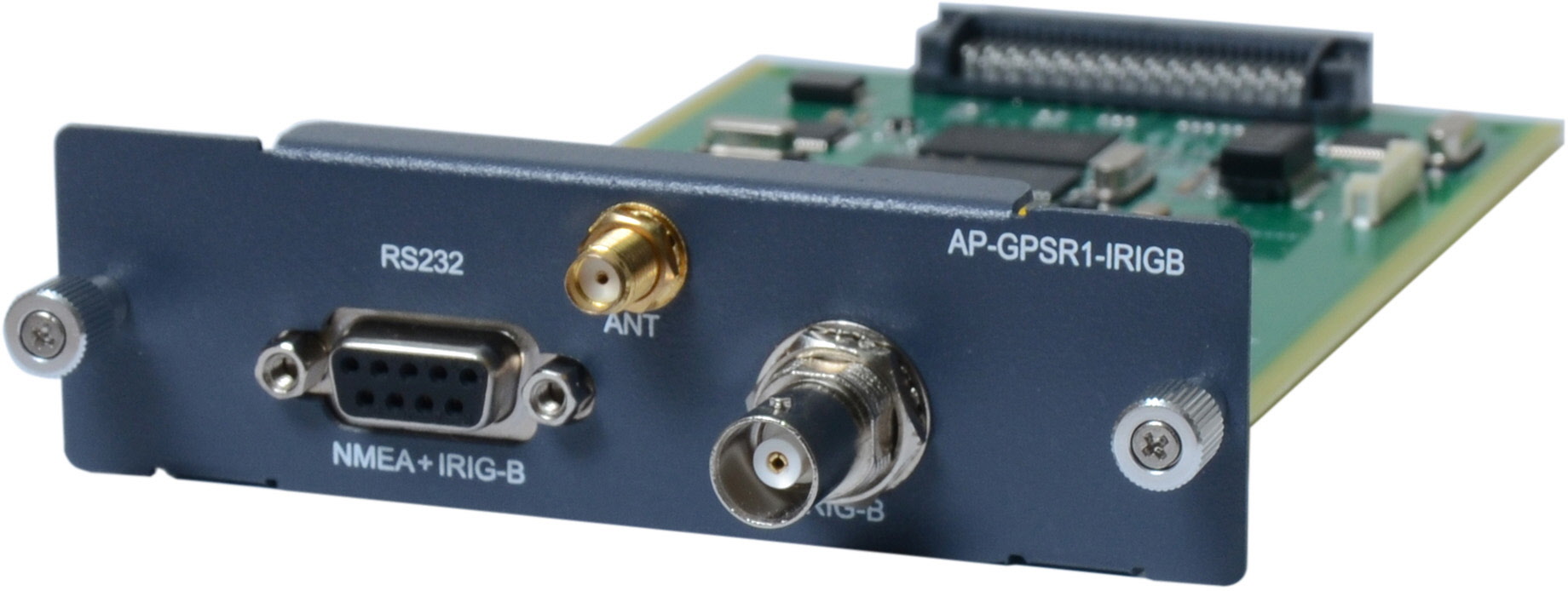

AP-GTR1000N 임베디드 NTP (Network Time Protocol) to IRIG-B 컨버터장치는 기가비트 이더넷 포트를 지원하며 GPS 시각동기장치 및 IRIG-B 컨버터기능이 모듈타입 카드 형태로 하드웨어적으로 장착되어, NTP 클라이언트 to IRIG-B 출력으로 제공하는 장치입니다. IRIG-B 타입의 입력신호정보를 필요로하는 다양한 환경에서 사용될수 있습니다.
IRIG-B 인터페이스 지원
IRIG 타임코드로 일반적으로 알려진 Inter-range 계측 그룹 타임코드는 타이밍 정보를 전송하기 위한 표준 형식입니다. 정밀 타이밍을 위해 설계된 GPS NTP 시각동기 서버 수신기에는 IRIG 출력 인터페이스가 장착되어 있습니다. 이 표준은 Range Commanders Council 의 표준 기구 인 미군 Inter-Range Instrumentation Group (IRIG)의 Tele Communications Working Group에서 만들었습니다 . 이 표준에 대한 작업은 1956년 10월에 시작되었고 원래 표준은 1960년에 승인되었습니다. 가장 일반적으로 사용되는 표준은 IRIG B 입니다.
애드팍 IRIG-B 카드에서 지원하는 표준은 IRIG Standard 200-98, 200-04, 200-16 입니다. 지원하는 타임코드는 B002, B003, B006, B007 입니다. 애드팍 CLI (Command Line Interface) 명령어로 설정을 지원하며, IRIG Serial Time Code Fomat B 출력신호는 다음과 같습니다.

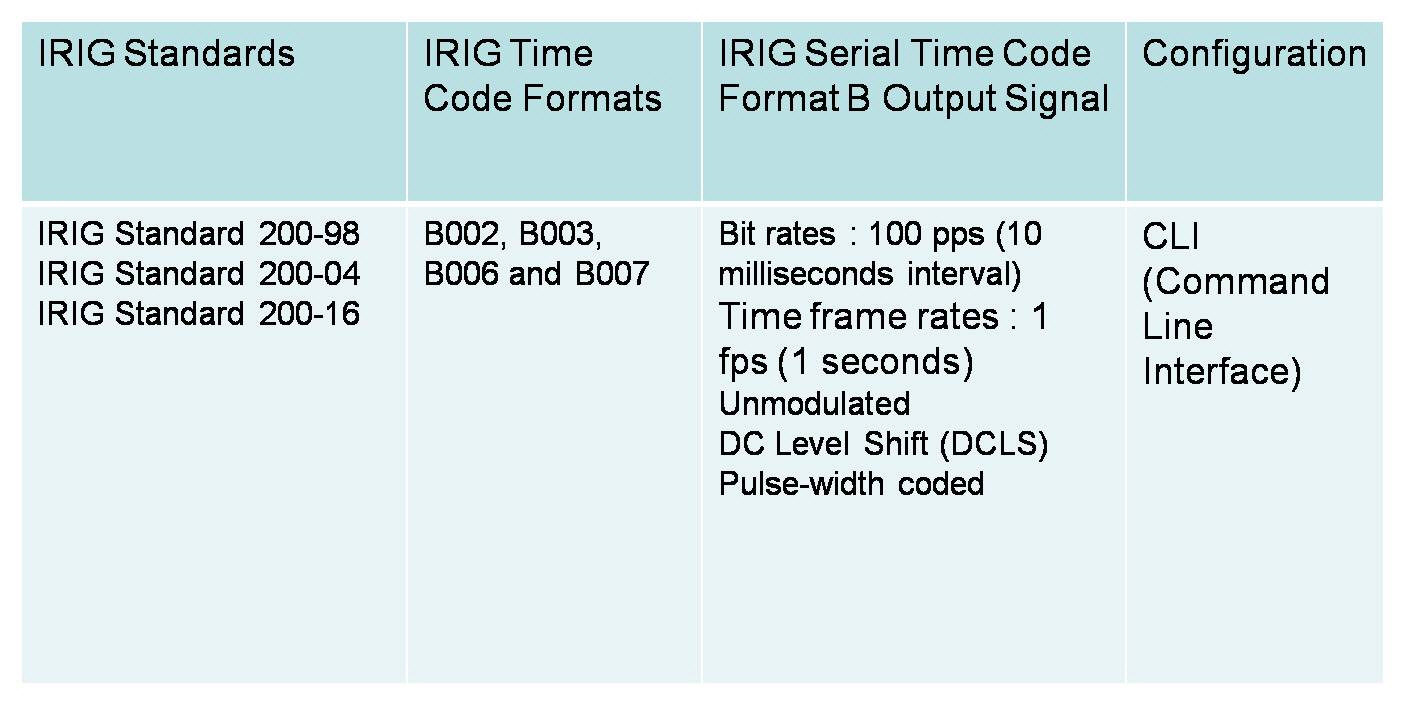

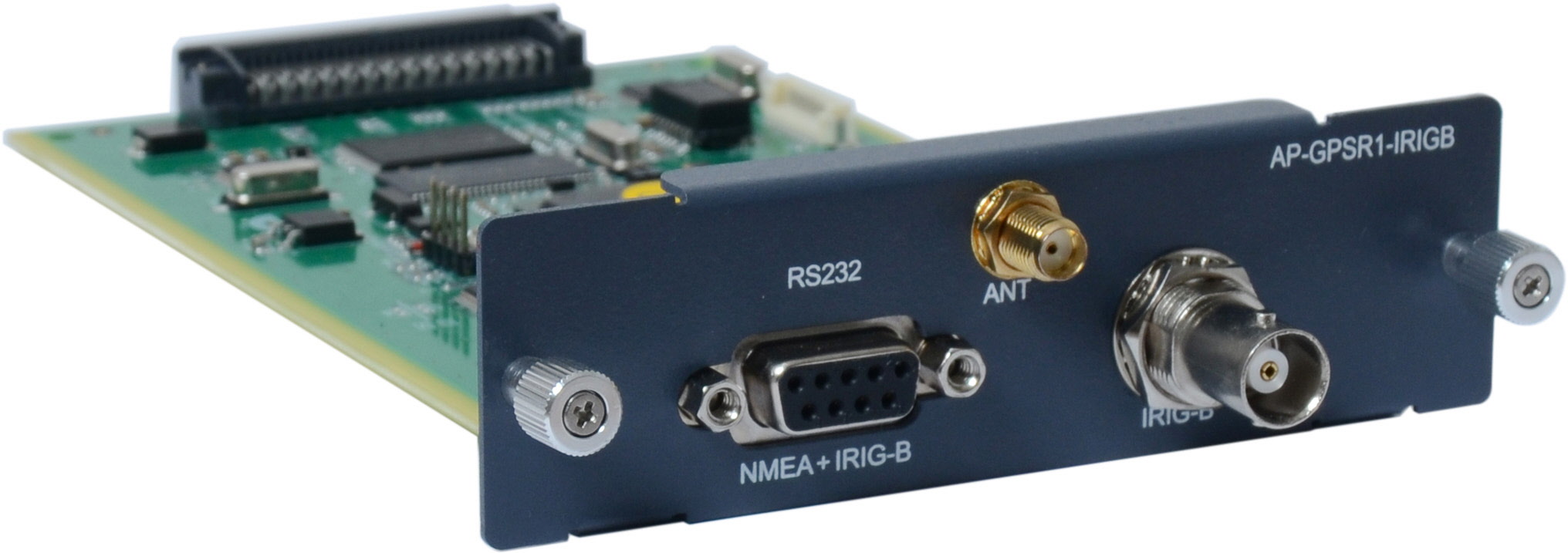

애드팍 IRIG-B 카드 제원
IRIG-B 설정 명령어 (CLI : Command Line Interface)
mobile gps irig format-b 007
mobile gps irig transmit
mobile gps irig receive

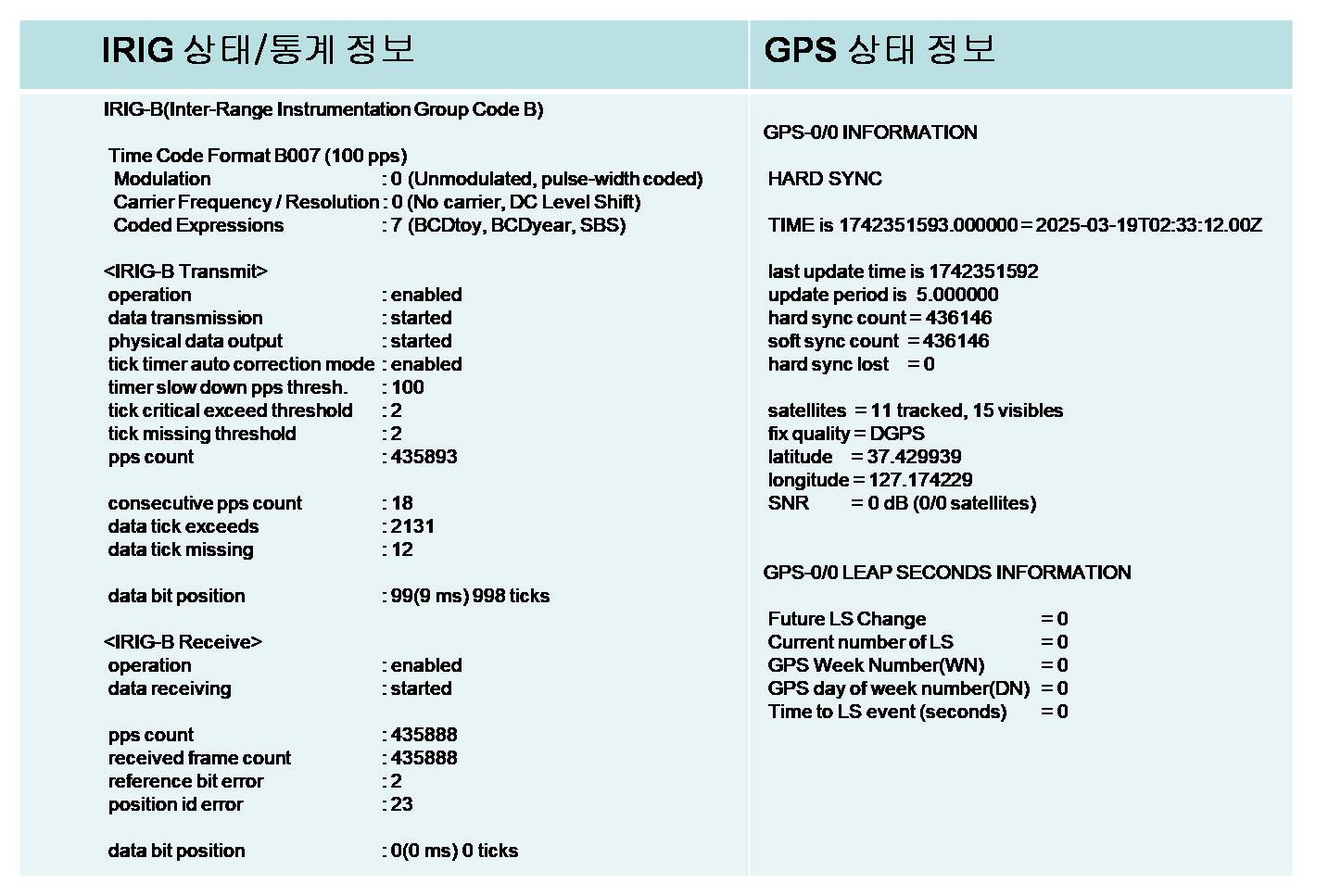

IRIG-B 상태/통계정보 및 GPS 상태정보

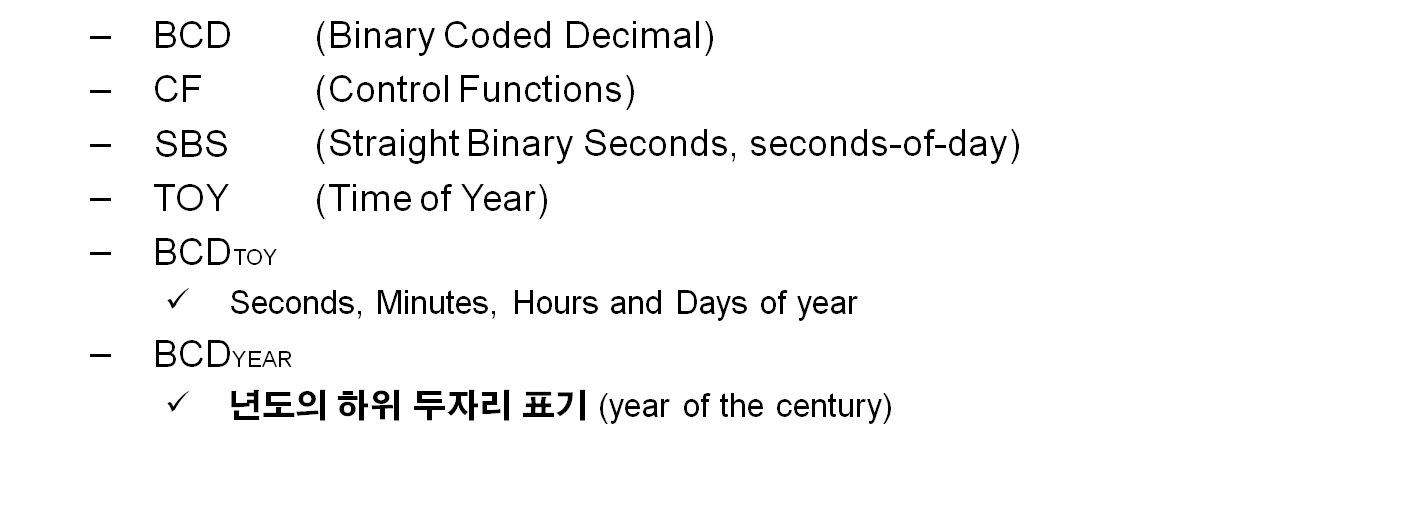

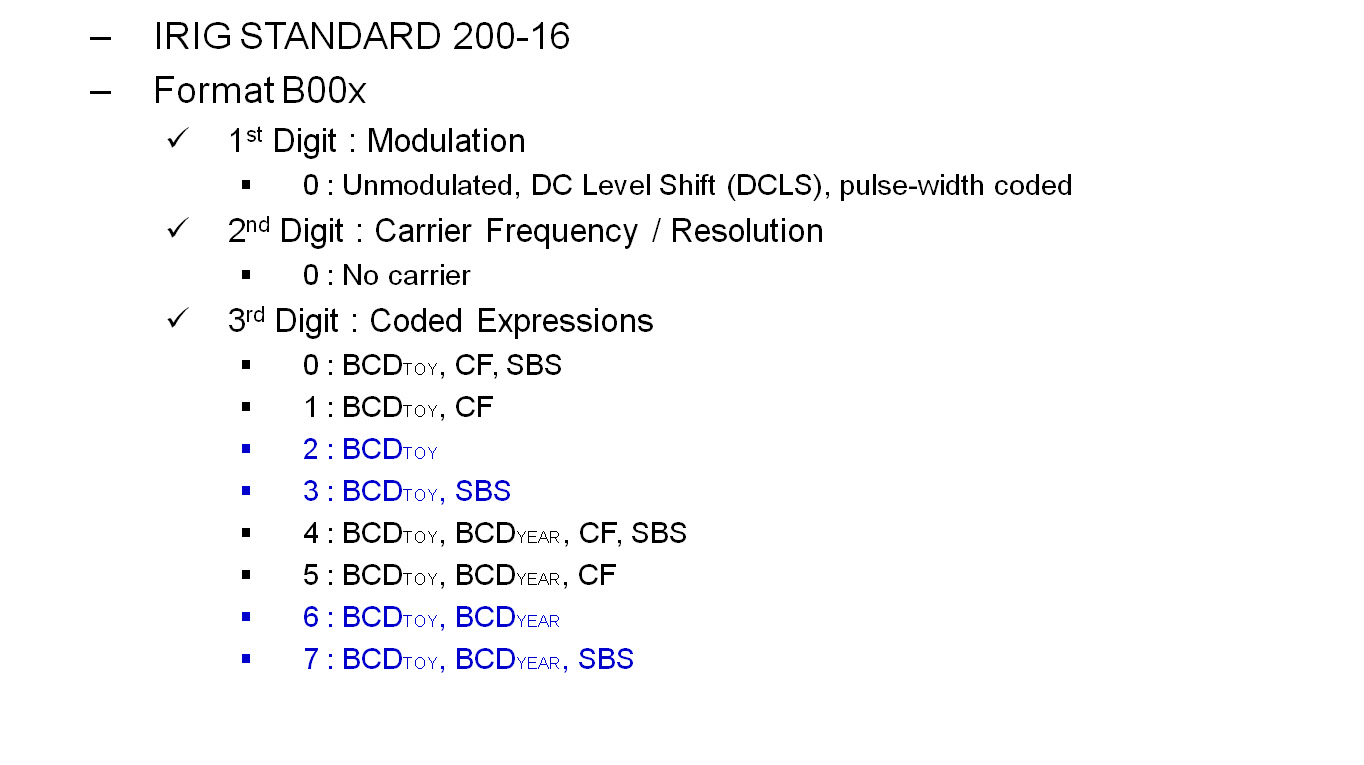

Time Code Formats

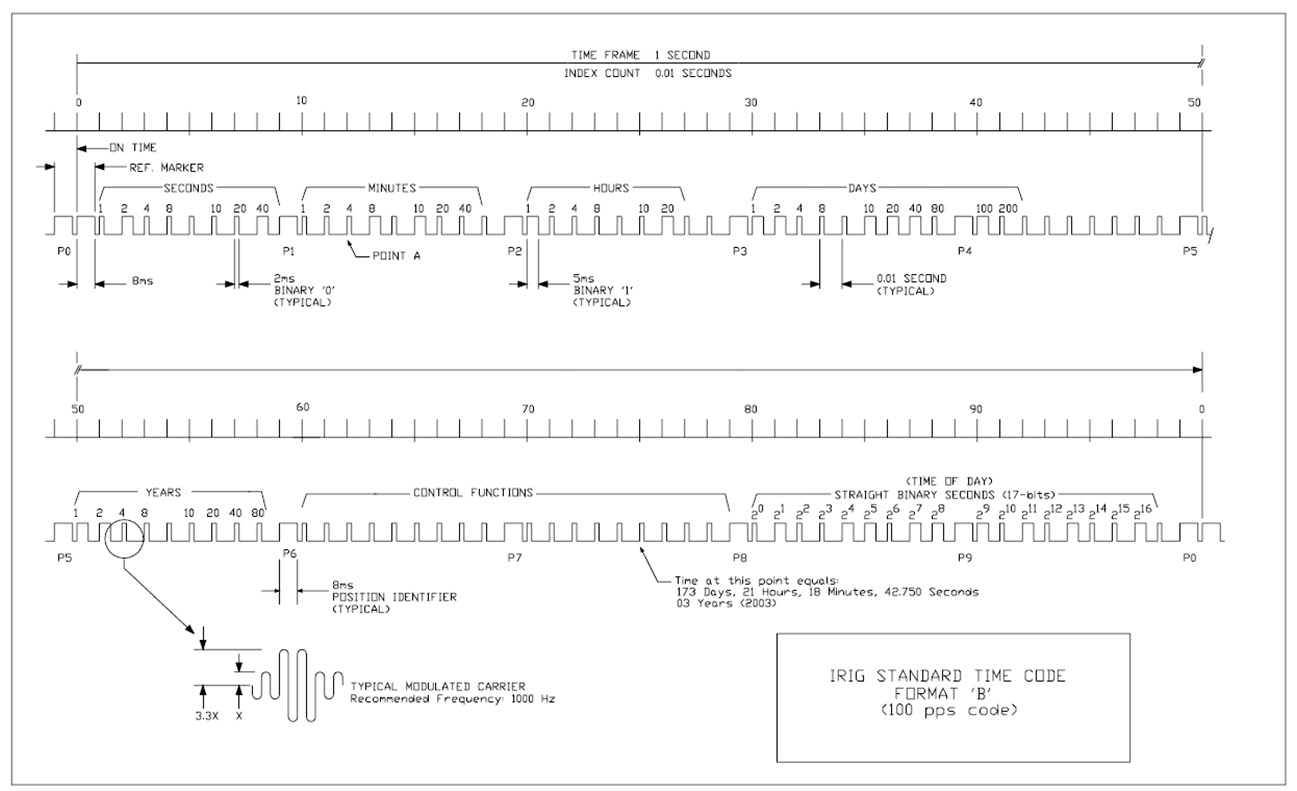

Time Code Format B

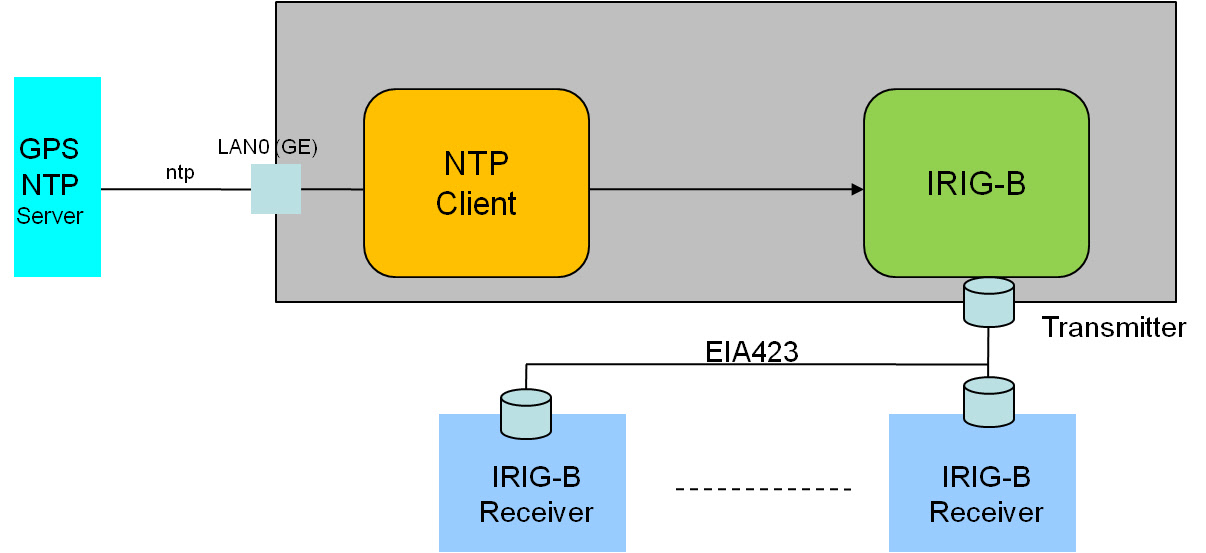

NTP Client to IRIG-B Converter 소프트웨어 구성(예:AP-GTR1000N)
