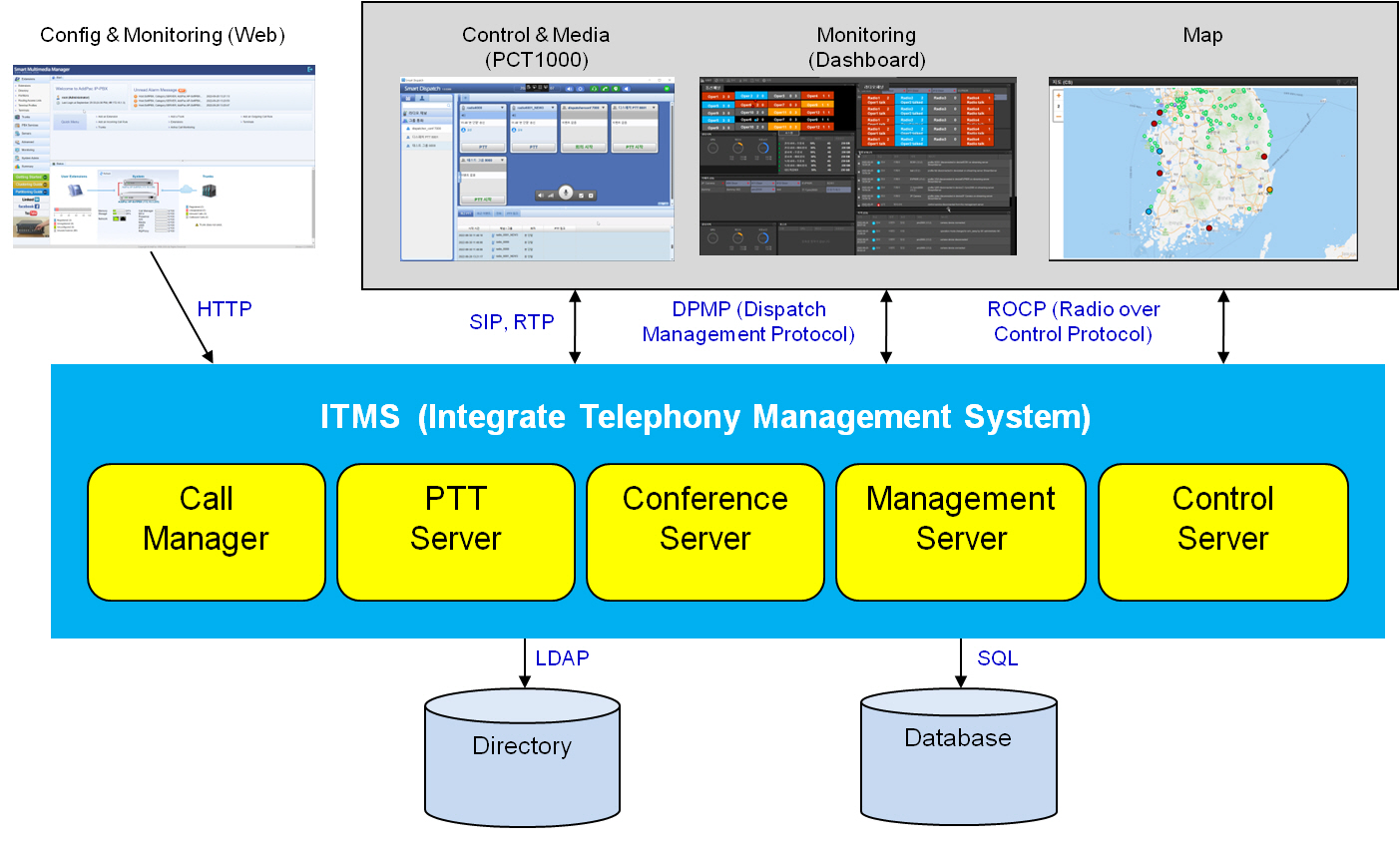

ITMS 관리서버는 리눅스 OS 환경으로 구성되며, AP-SoftPBX SIP 콜메니져 서버, AP-SoftPTT 푸시투토크 PTT 서버, AP-SoftMCU 다자간 음성영상회의를 위한 컨퍼런스 MCU 서버, AP-SoftRC 무전기원격제어 (RC: Radio Control)서버, AP-SoftRM 무전기 운영서버(Radio Managment) 등으로 구성되었습니다.

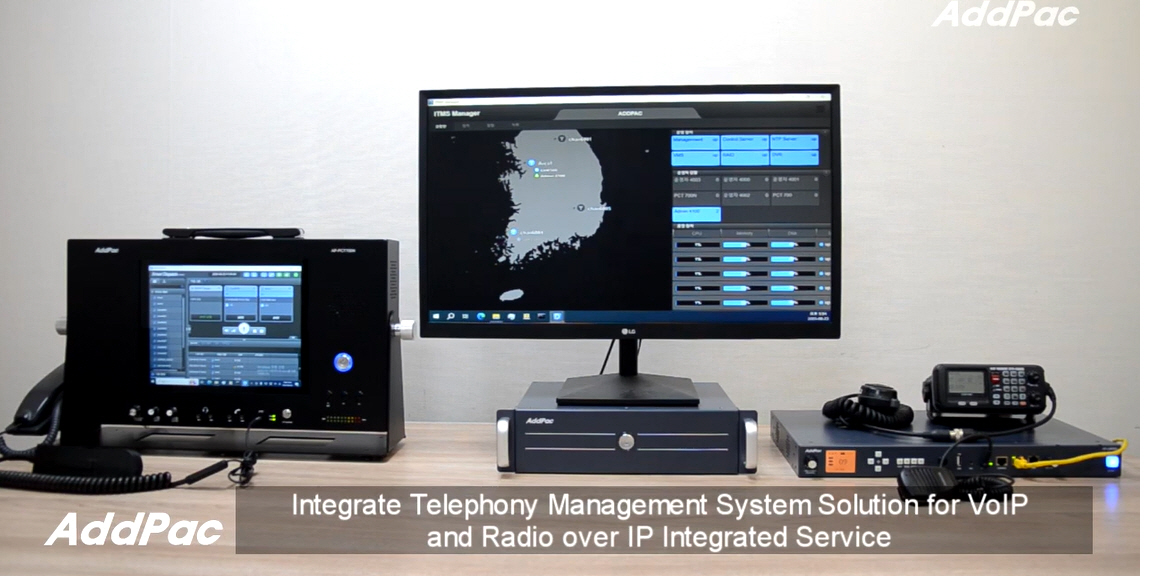

ITMS (Integrated Telephony Management System) UI 는 사용자의 장시간 모니터 노출시 시각적 피로도를 줄이기 위해 블랙 & 다크 칼라로 디자인 되었습니다. 지도 맵기반으로 설계되어 지역별로 원격 무전기 관리 터미널 (LMR 게이트웨이) 등을 타일 형태로 관제 할 수 있도록 직관적인 설계기법을 도입하여 디자인하였습니다.
현장에서 필요한 기능을 반영한 직관적인 UI 다자인, 지도 맵기반의 LMR 게이트웨이, 알람관리, 이력관리, 장치관리 기능 등을 제공합니다.

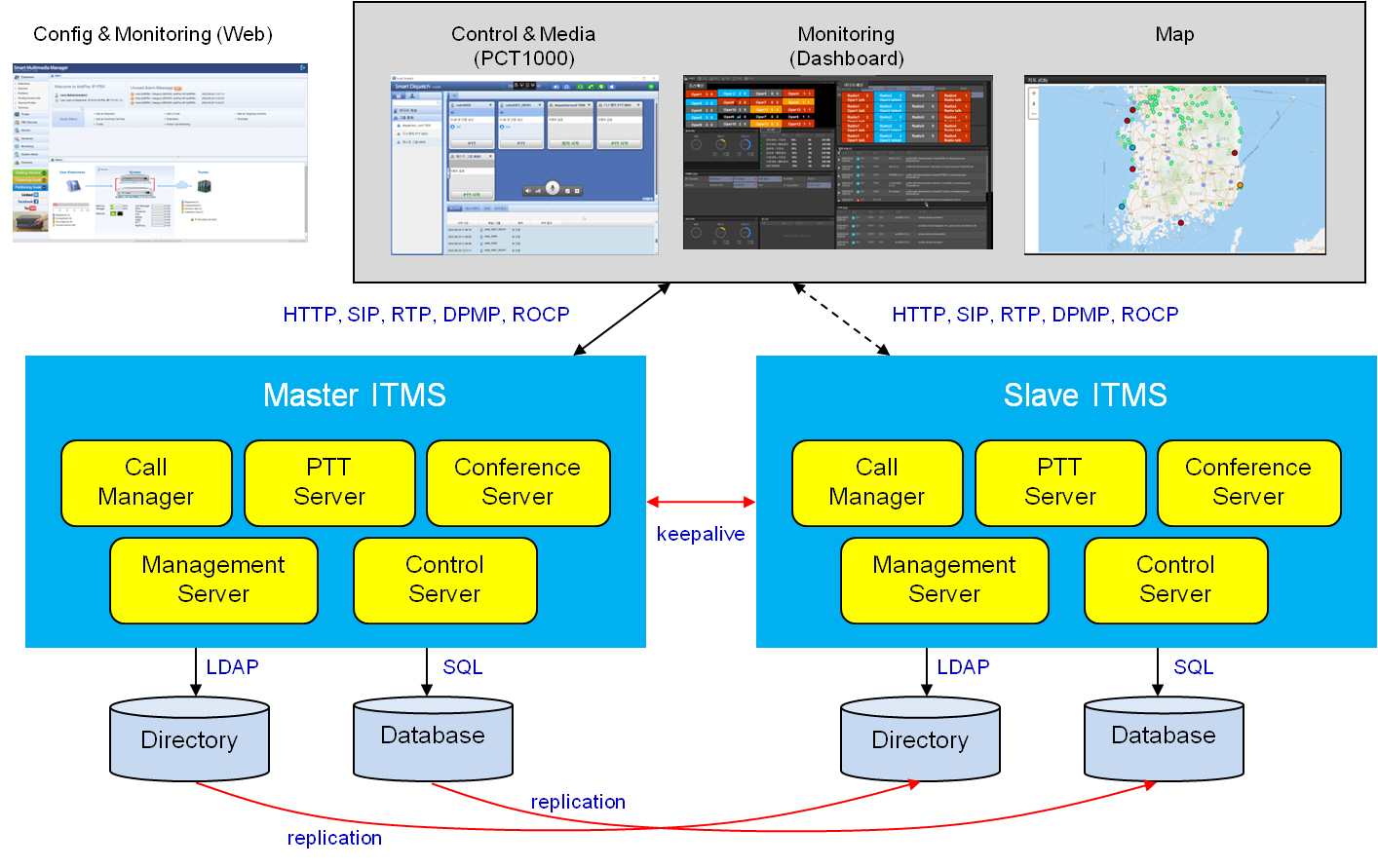

ITMS 관리서버 이중화 기능

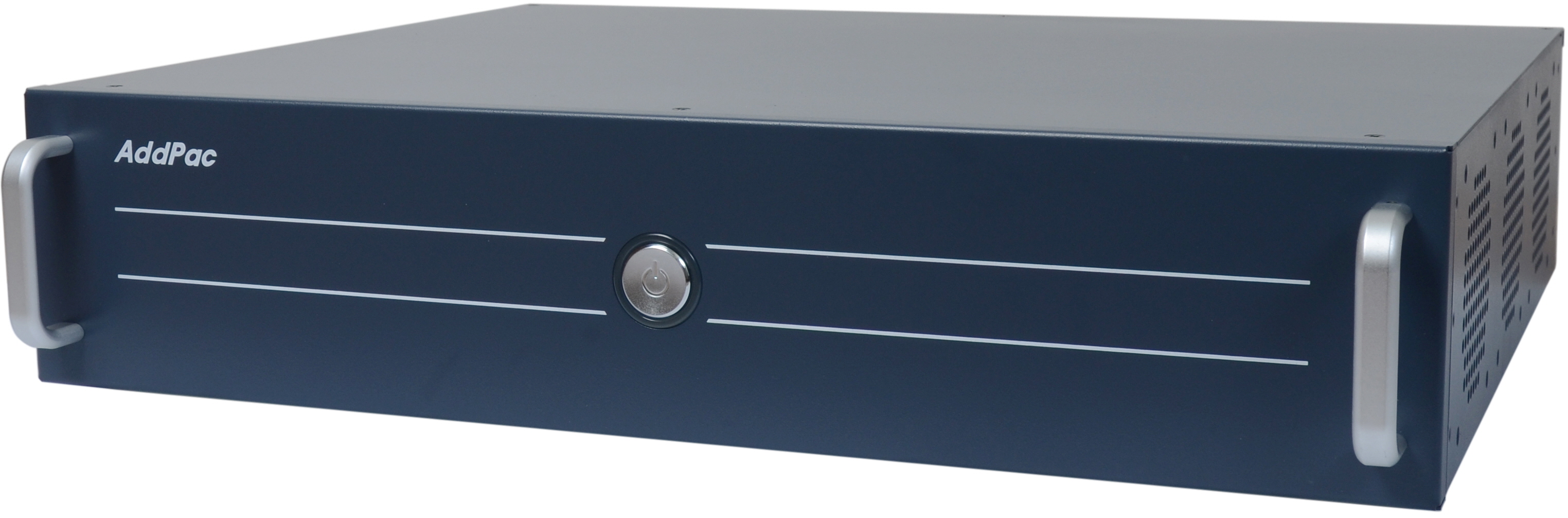

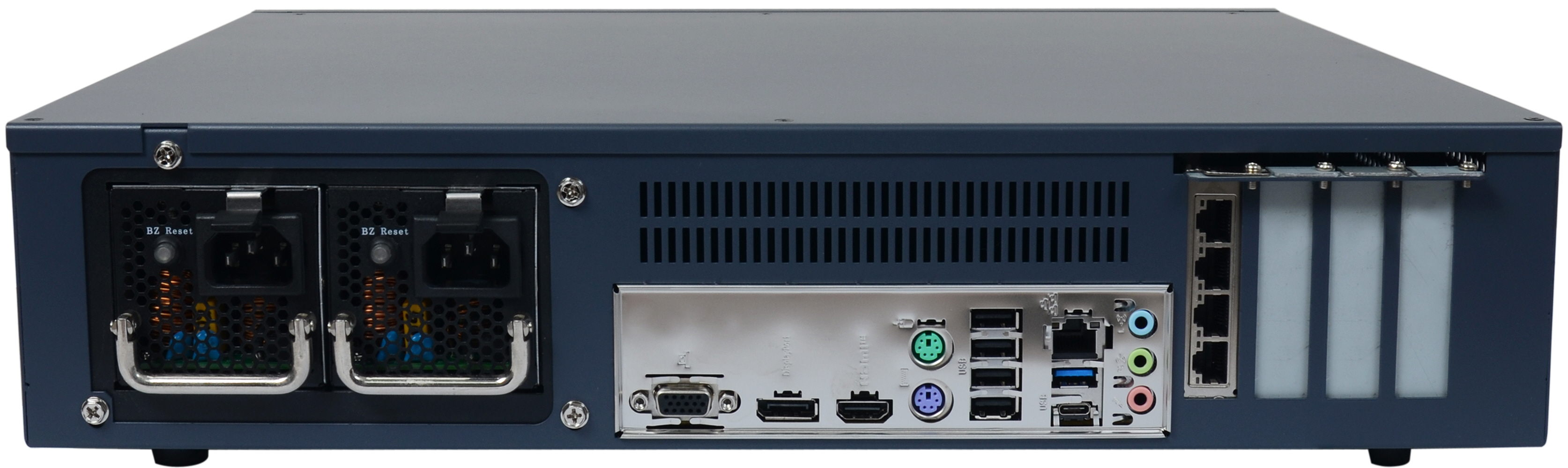

고성능 리눅스 서버 (AP-Server2)
주요특징
- 네트워크 인터페이스 : 4 x 10/100/1000Mbps 기가비트이더넷 포트 지원 (듀얼 포트), LAN, WAN 용
- 모듈타입 전원이중화
- 엔디비아 하드웨어 엔진 : 옵션
- SSD(1테라) 및 메인메모리(16G) 기타 옵션
UI 소개

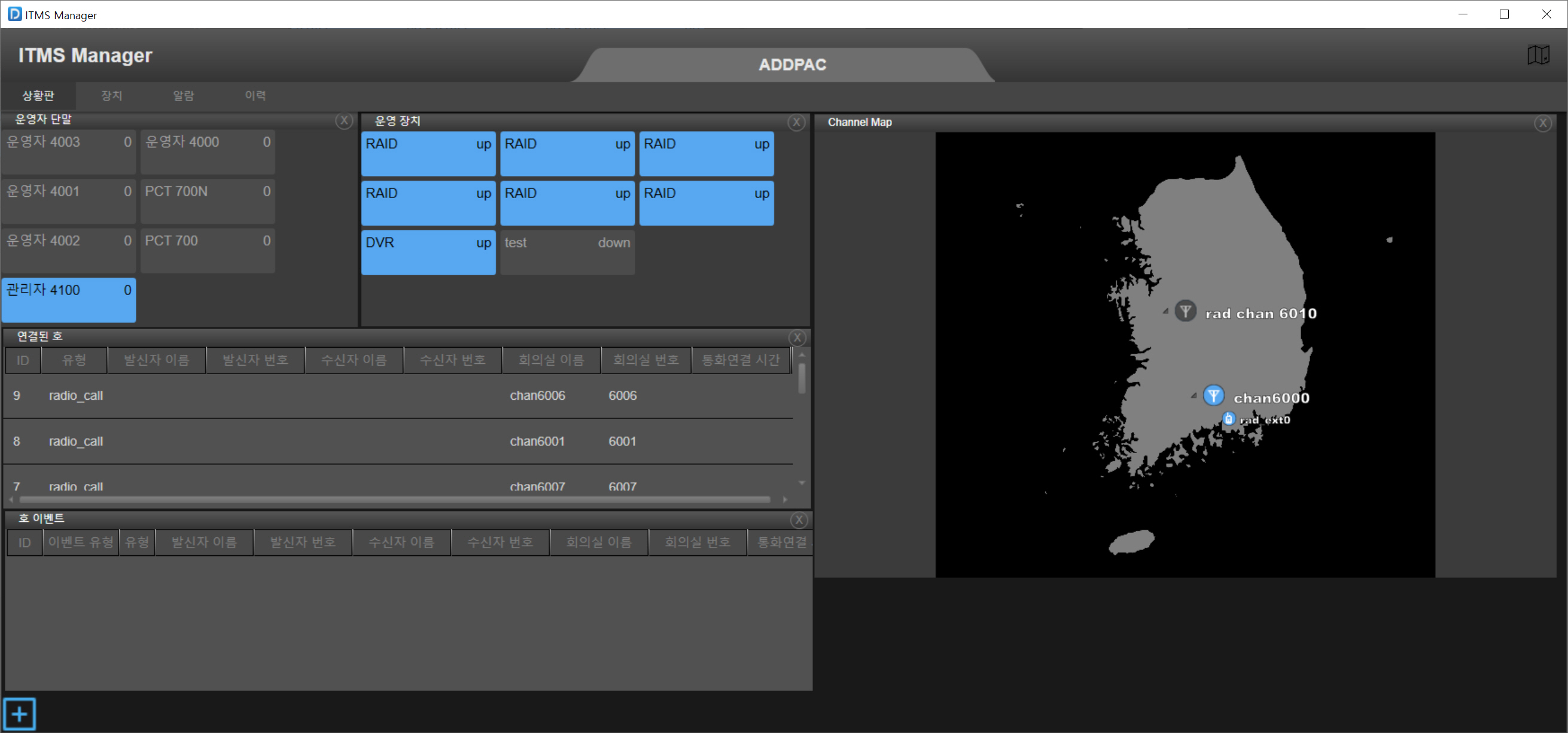

상황판 화면

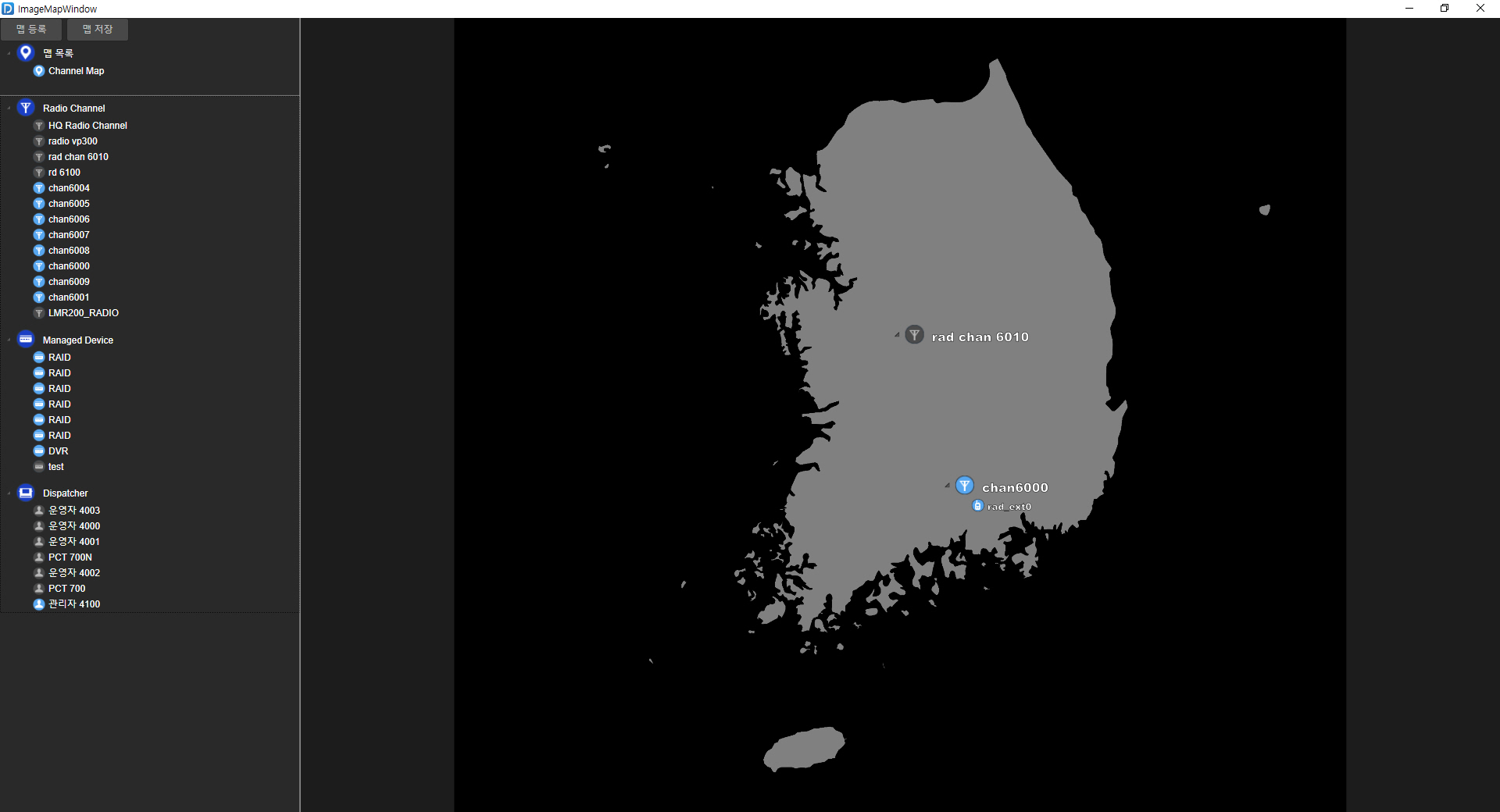

지도 맵 설정 UI

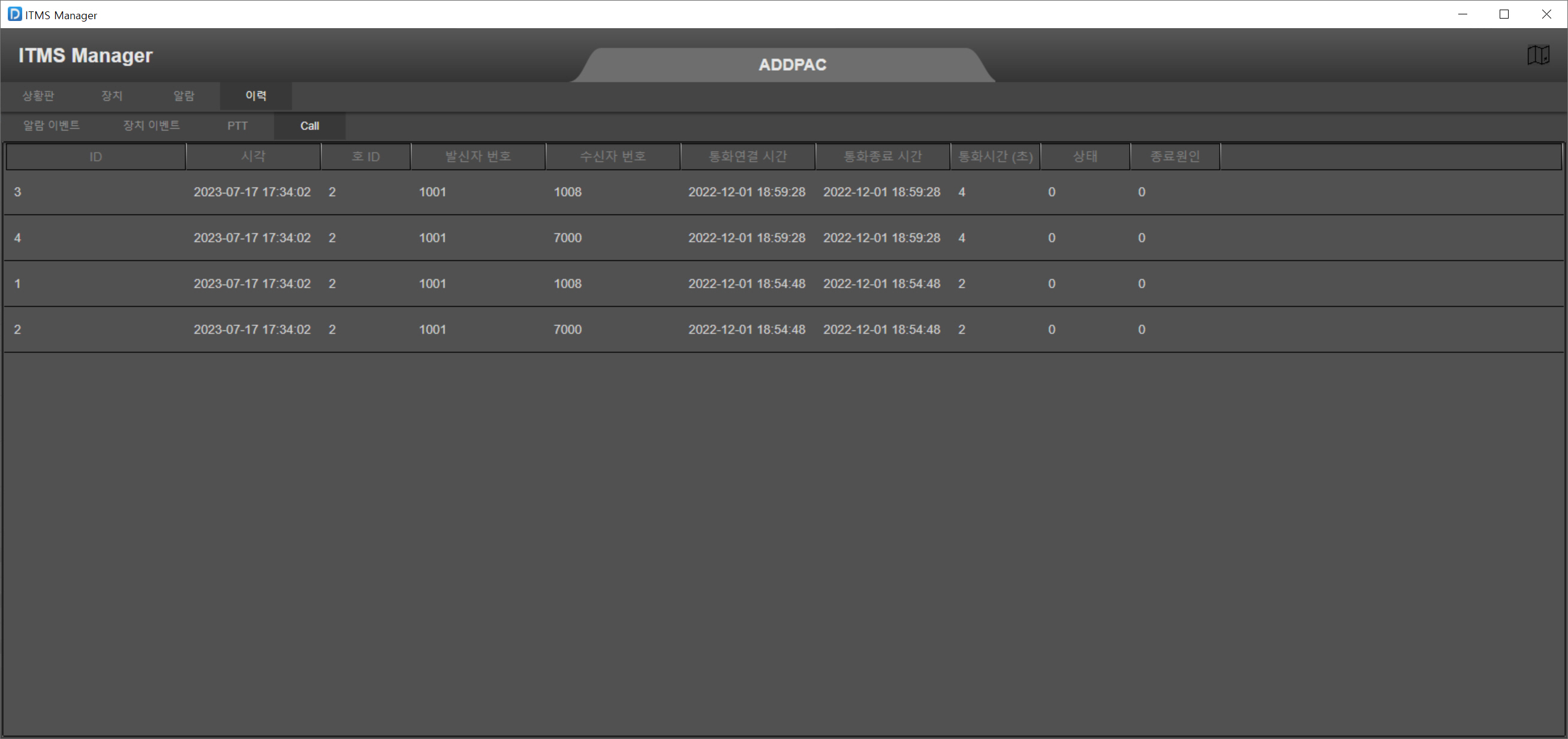

이력 관리 : 콜 (VoIP Call)

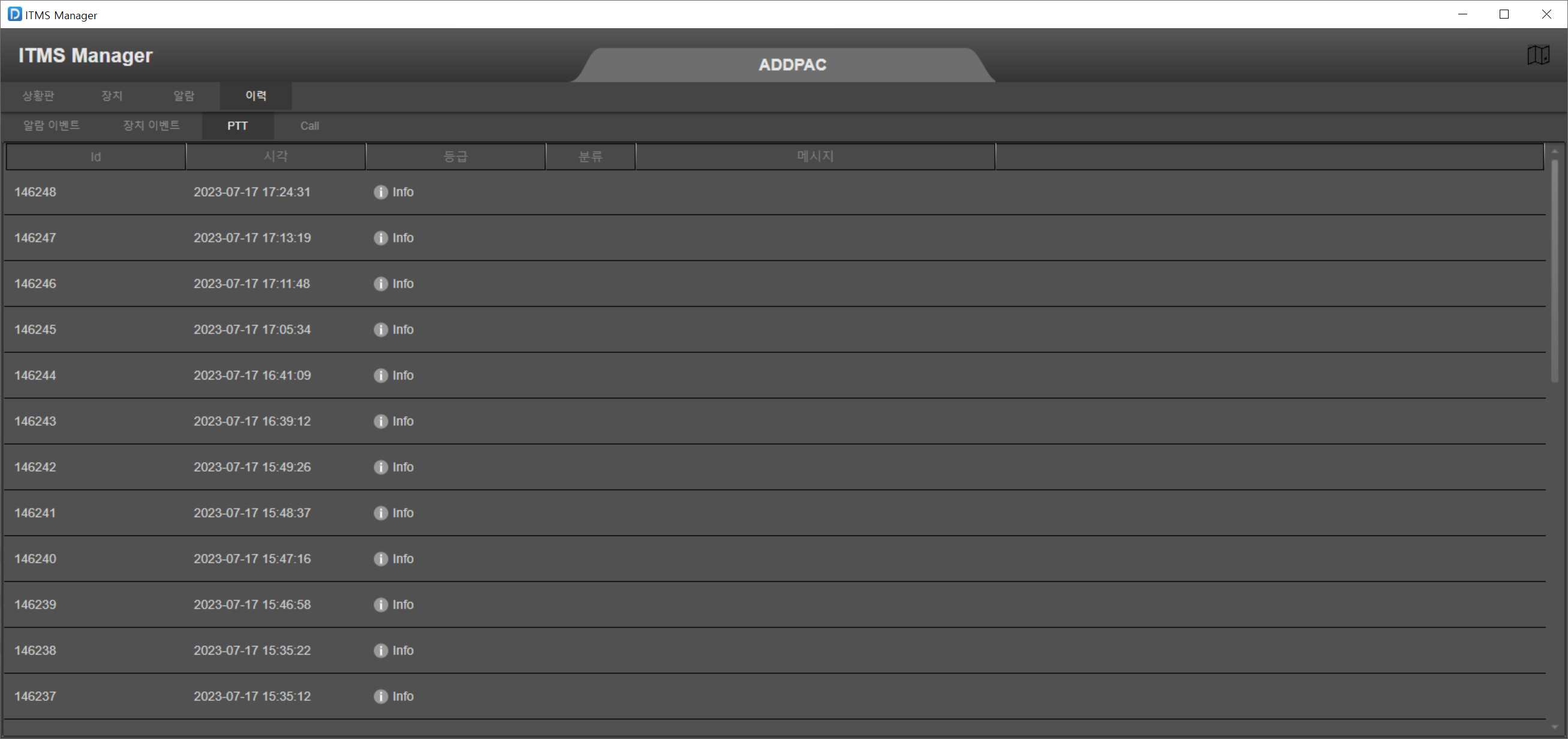

이력 관리 : PTT 콜

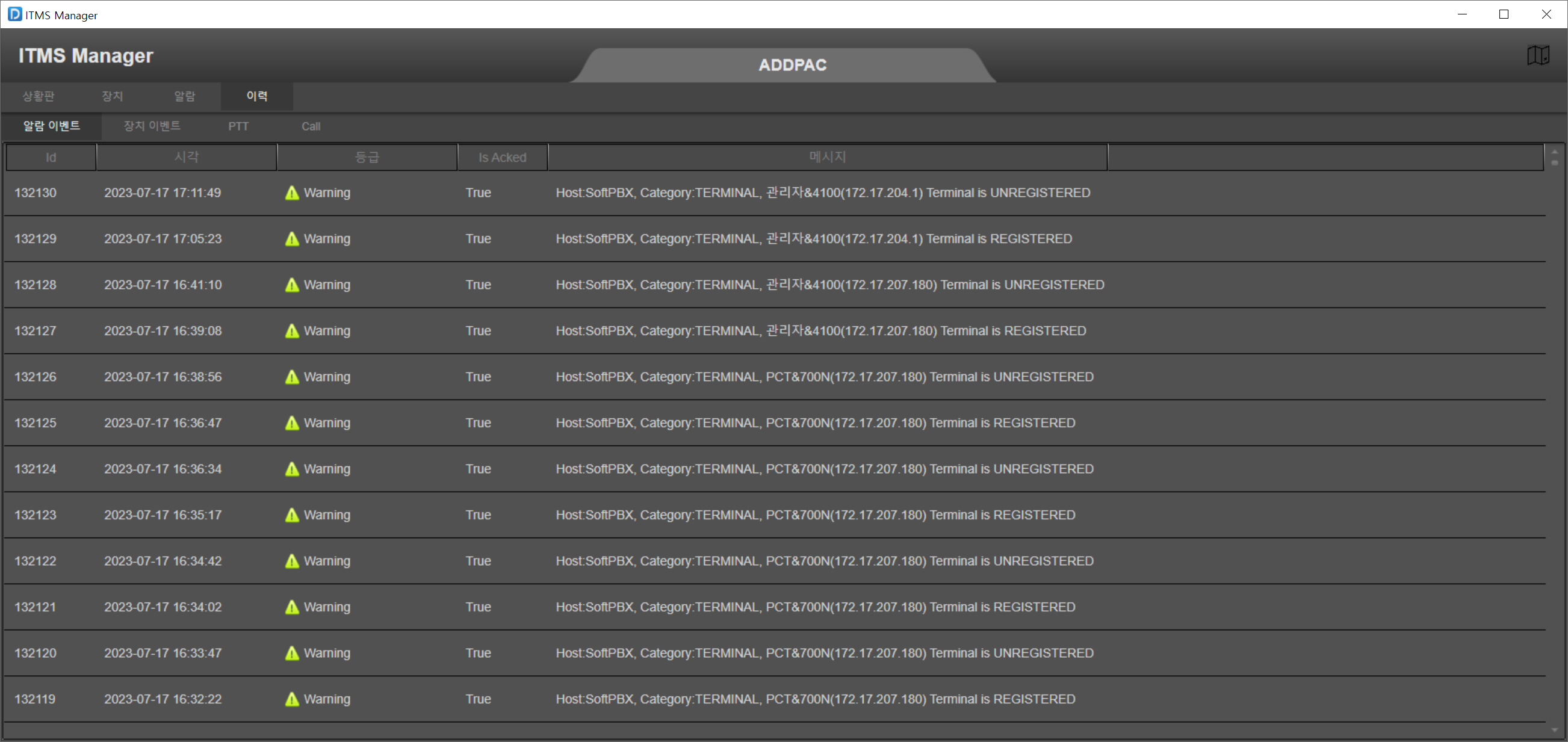

이력 관리 : 알람 이벤트

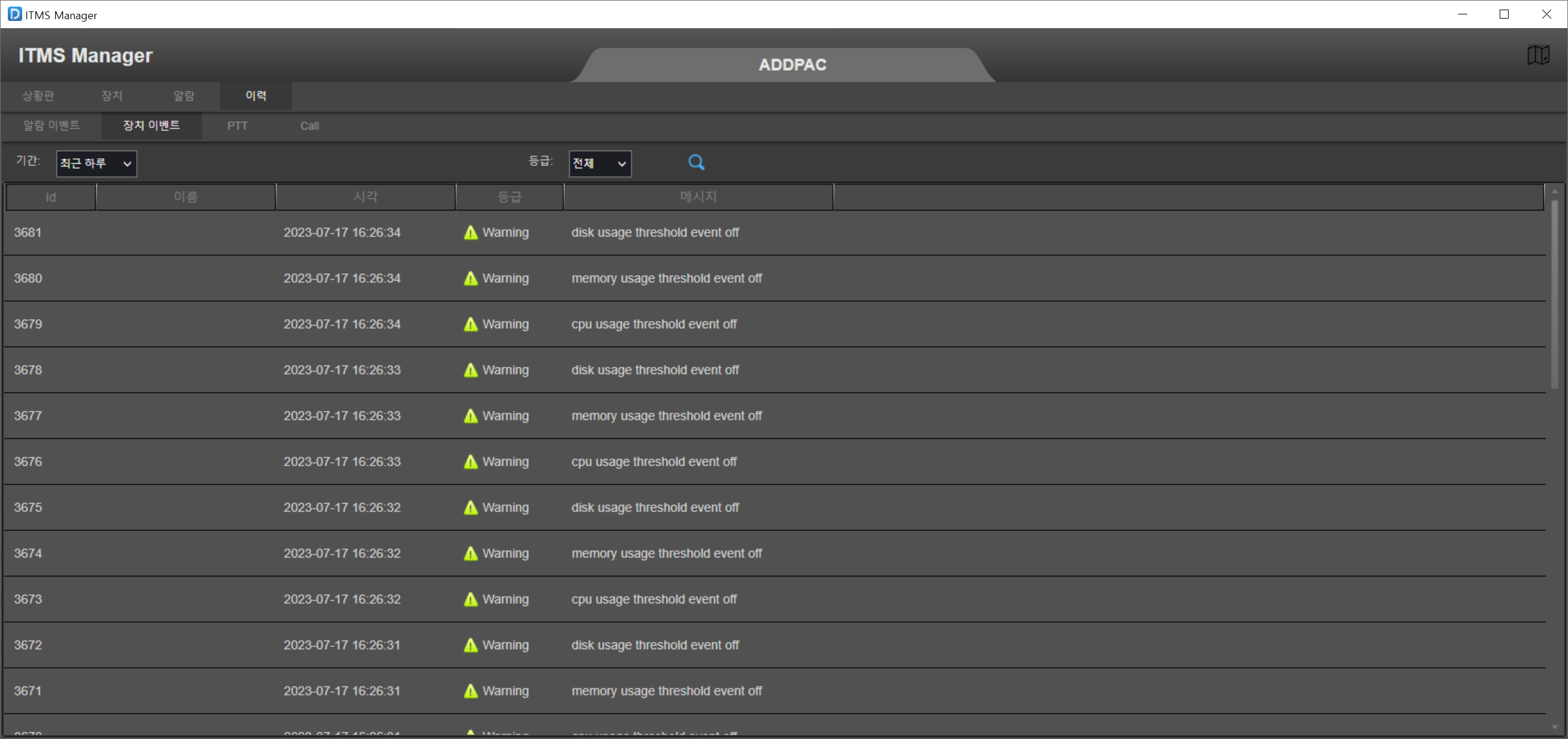

이력 관리 : 장치 이벤트

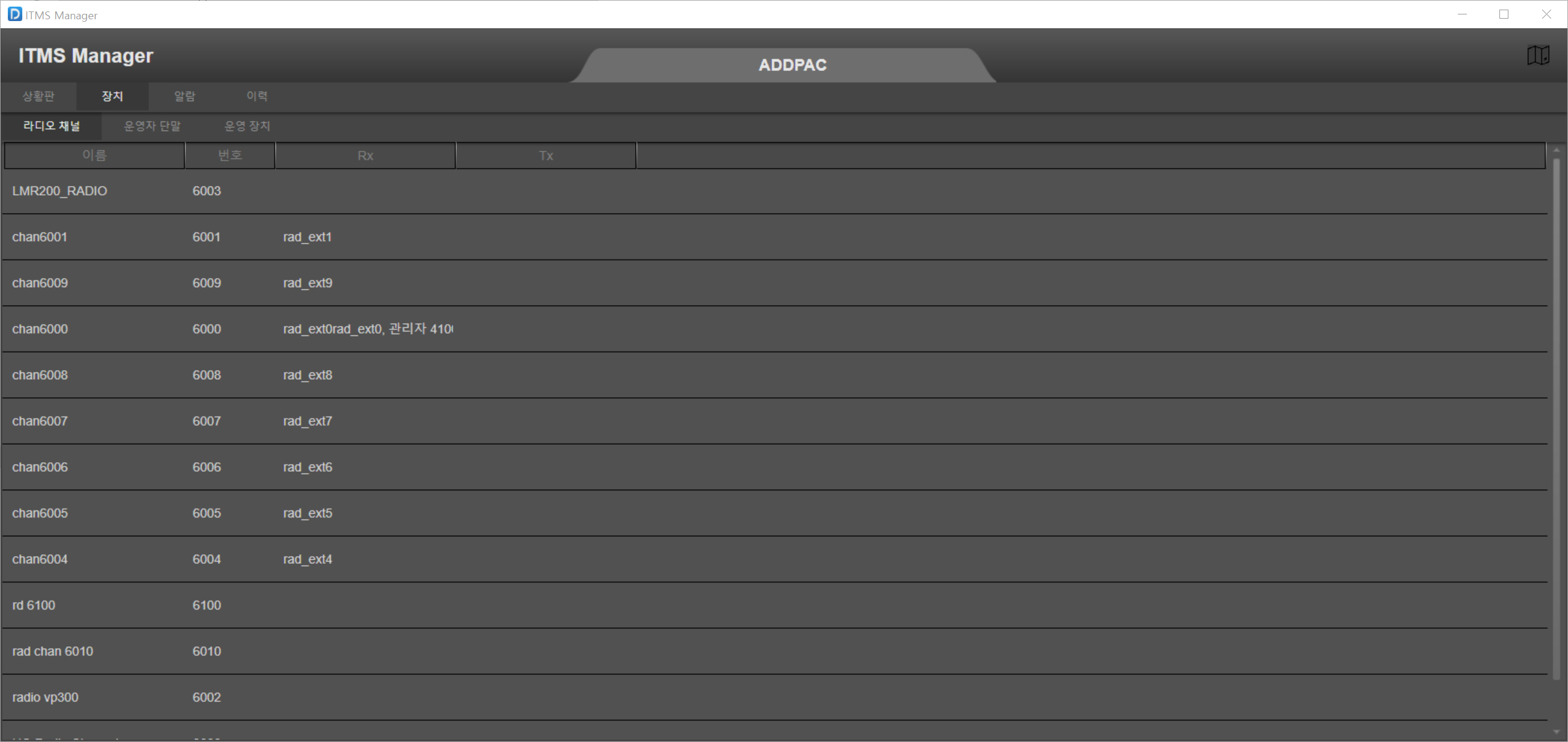

장치 관리 : 무전기 채널

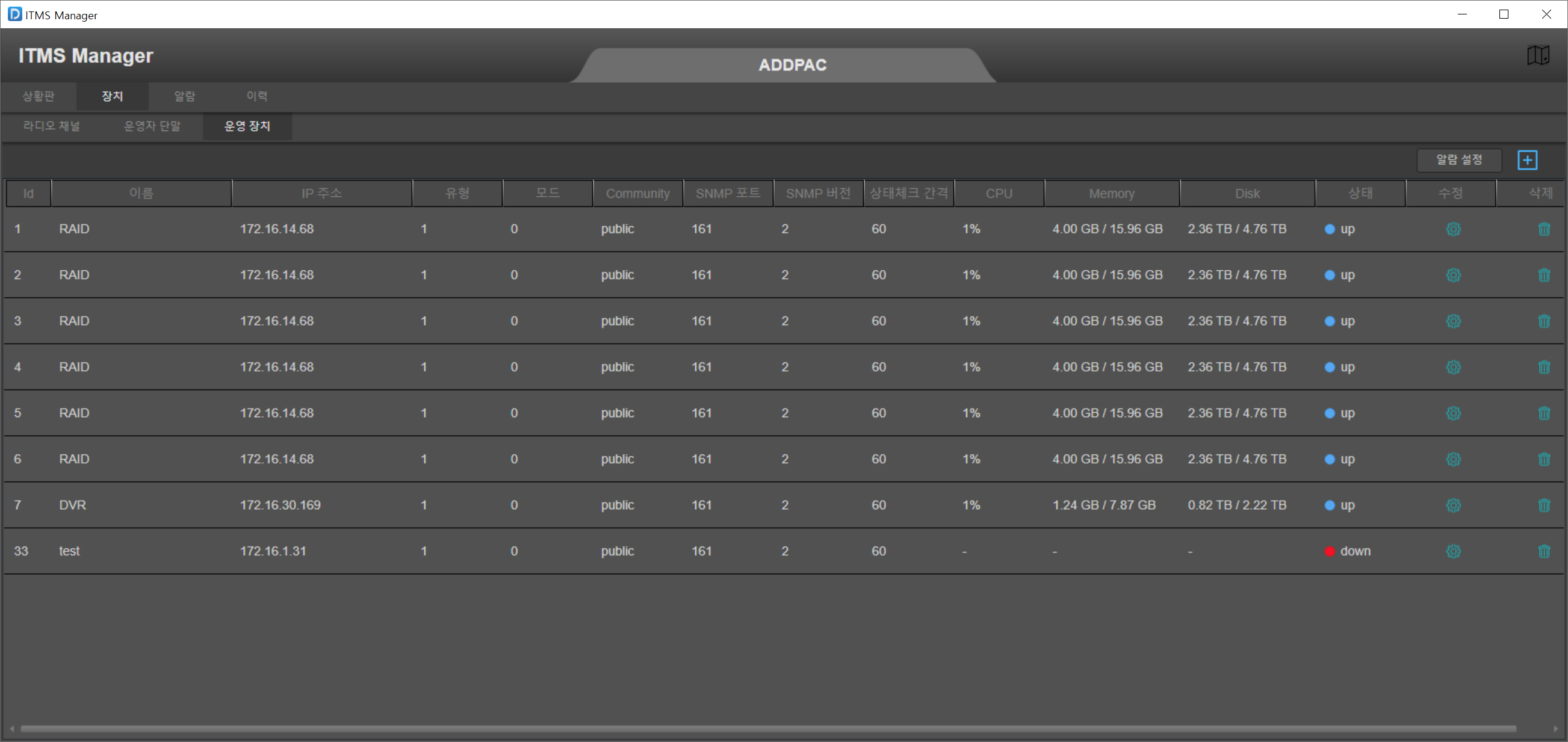

장치 관리 : 운영장치

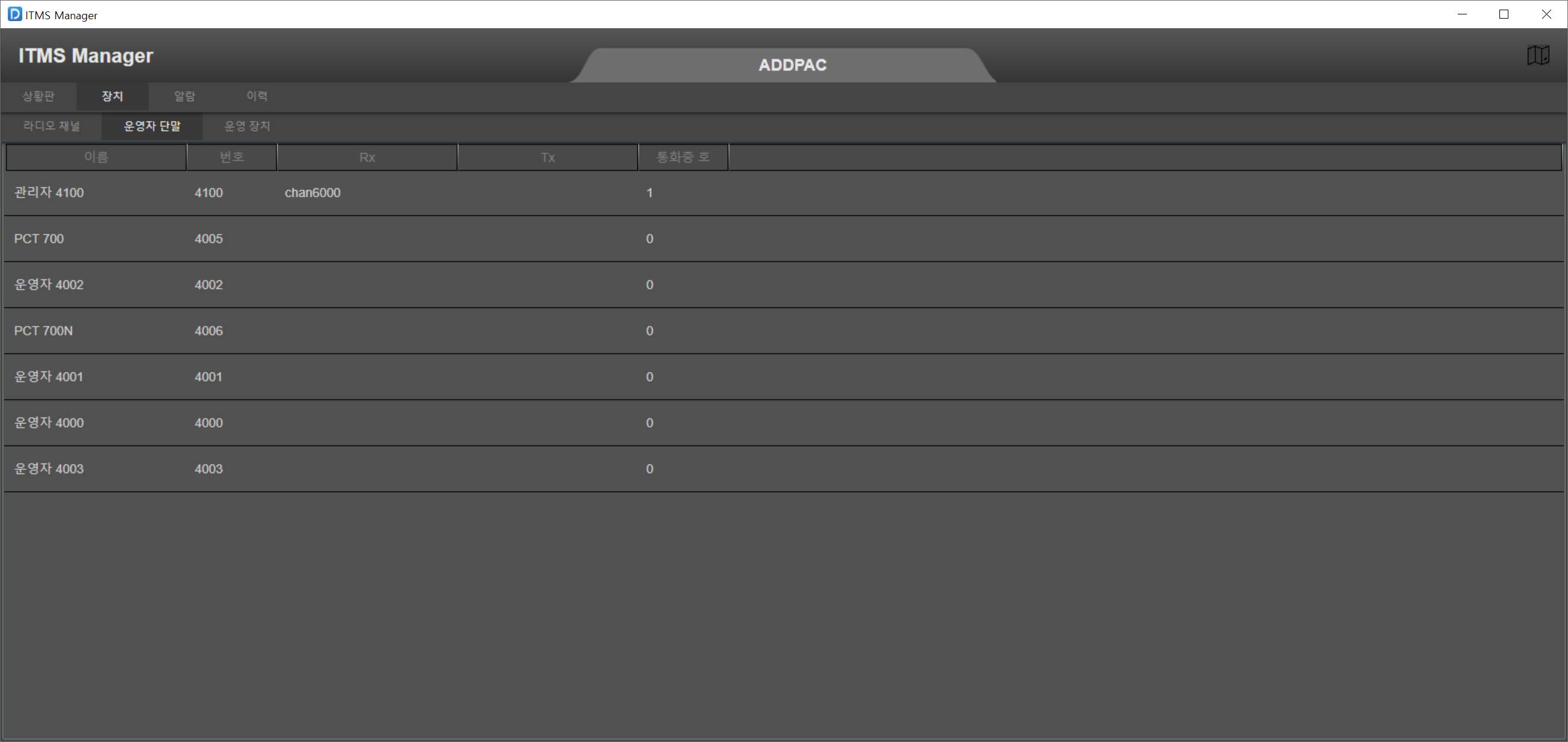

장치 관리 : 운영자 단말

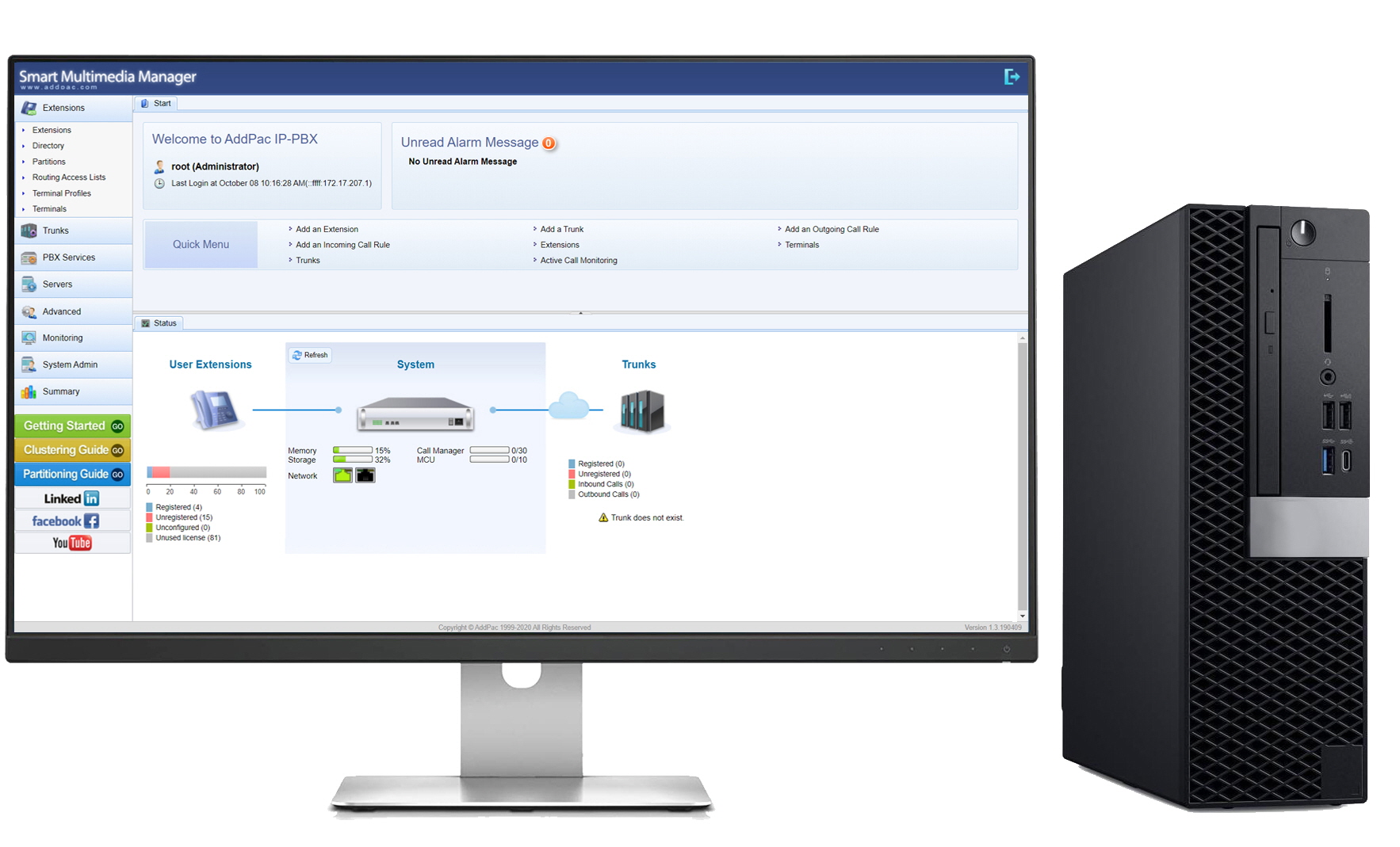

차세대 서버기반 콜메니져 IP 교환기 솔루션 AP-SoftPBX (ITMS 관리서버 구성요소)
애드팍 테크놀로지가 엔터프라이즈을 위한 SIP 기반의 IP 교환기 솔루션인 AP-SoftPBX 를 출시했다. AP-SoftPBX은 Linux OS 기반으로 설계되어 MS-Window OS PC 또는 Linux PC에 선택적으로 설치 운영할 수 있으며, 음성 위주의 콜메니져 기능은 물론, 멀티미디어 영상통신, 부가서비스등을 시큐어 환경에서 제공할 수 있도록 설계되었다.
AP-SoftPBX 은 애드팍의 다양한 SIP 음성및영상 단말기들 뿐만 아니라 SIP 규격을 준수하는 타 벤더 IP 터미널과 연동하여, 기존의 단순 음성 위주의 IP 교환기 기능은 물론이고 멀티미디어 영상 및 다자간 영상/음성회의 서비스, UMS(Unified Messaging Service), 멀티미디어 링백 (Coloring), 사용자 프리젠스(User Presence)기능, IVR(Interactive Voice Response) 서비스를 지원하는 ALL IP 환경의 새로운 IP 커뮤니케이션 솔루션을 지원한다. 또한 SRTP 및 TLS 1.0 기반의 VoIP 시큐리티 기능을 제공하여 Internet 망에서 VoIP 데이터 및 VoIP Signaling 메시지를 안전하게 송수신할 수 있는 기능을 제공한다.
애드팍 테크놀로지는 다양한 사용자 요구 사항을 만족시키기 위해서 고객의 네트워크 환경에 적합한 다양한 VoIP 및 미디어 게이트웨이, 각종 음성/비디오 IP단말기, IP 음성 및 영상도어폰, 음성/비디오 MCU, 음성/비디오 녹취 솔루션, QoS 장비 솔루션, NMS솔루션등 다양한 장비군을 함께 지원합니다. 다가오는 ALL IP 기반의 멀티미디어 텔레포니 환경은 다양한 오디오/비디오 자원들이 IP 네트워크 상에서 같이 사용되고 공유되어야 하기 때문에 영역별 솔루션 통합 및 전체 솔루션 통합이 매우 중요하게 됩니다. 애드팍 IP 텔레포니 솔루션은 이러한 멀티 통합 및 전체 솔루션 통합이 매우 중요하게 됩니다. 애드팍 IP 텔레포니 솔루션은 이러한 멀티미디어 통합 솔루션 고려하여 설계되며 고객의 다양한 서비스 욕구를 만족 시킬 수 있습니다.
애드팍의 다양한 VoIP 제품 군과 멀티미디어 네트워크 장비들은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 AP-SoftPBX 애드팍 소프트 PBX는 차세대 IP 텔레포니 솔루션을 요구하는 고객에게 높은 만족을 드릴 것입니다.
차세대 서버기반 PTT 서버 솔루션 AP-SoftPTT (ITMS 관리서버 구성요소)
AP-SoftPTT 리눅스 OS 기반의 PTT(Push-to-Talk) 서버는 애드팍의 차세대 ITMS 솔루션에서 애드팍 AP-SoftPBX 와 함께 연동되어 IP 기반으로 무전기 및 IP 전화기의 Push-to-Talk 서비스 기능을 지원하는 장비입니다. IP 기반의 Push-to-Talk 서비스는 기존의 무전기 기반의 단순 Push-to-Talk 서비스에 비해 유 무선 연동을 쉽게 할수 있으며 지역적인 제한이 거의 없습니다. 또한 인터넷 전화기능과 동시에 PTT 기능을 제공하기 때문에 많은 장점을 제공합니다. AP-SoftPTT 무전기 PTT 서버는 기본적인 Dial-Out 기반의 PtP(Point-to-Point) PTT 서비스 외에 Multi-Group, Multi-Session PTT 서비스를 지원합니다.
PTT 서비스를 위한 오디오 방송 기능은 PTT 서버 기능의 핵심기능으로 각 그룹별, 각 세션별 End-Point 에 있는 IP 단말로부터 전송되어온 오디오 정보를 그룹별 또는 전체 IP 단말로 브로드케스팅하는 기능을 수행합니다. PTT 서비스는 실시간 오디오 정보를 전체 다른 IP 터미널로 그룹 또는 전체 방송 해야 하므로 많은 부하가 많이 발생하며, 처리 성능이 매우 뛰어나야 합니다.
애드팍 AP-SoftPTT PTT서버는 펌웨어 업그레이드를 지원하는 고성능 서버 기반으로 설계되었으며, 중대형급 사업장에 적합한 제품이며 애드팍의 IP-PBX, LMR 게이트웨이, IP 전화기 및 다양한 IP 전화기 제품들과 연동되어 Push-to-Talk 기능을 제공할 수 있습니다.

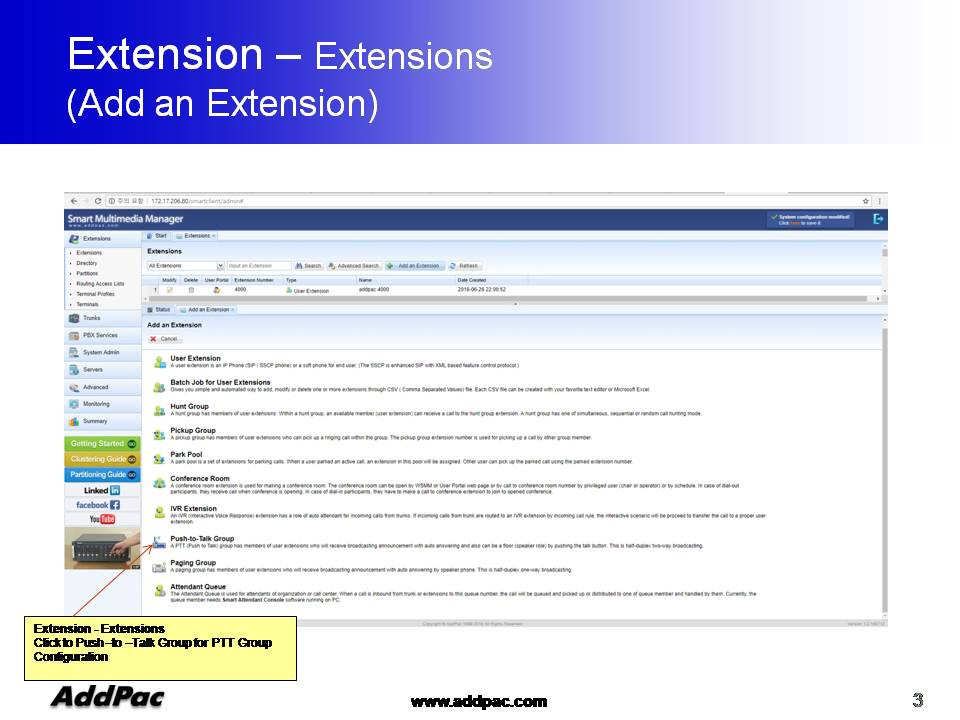

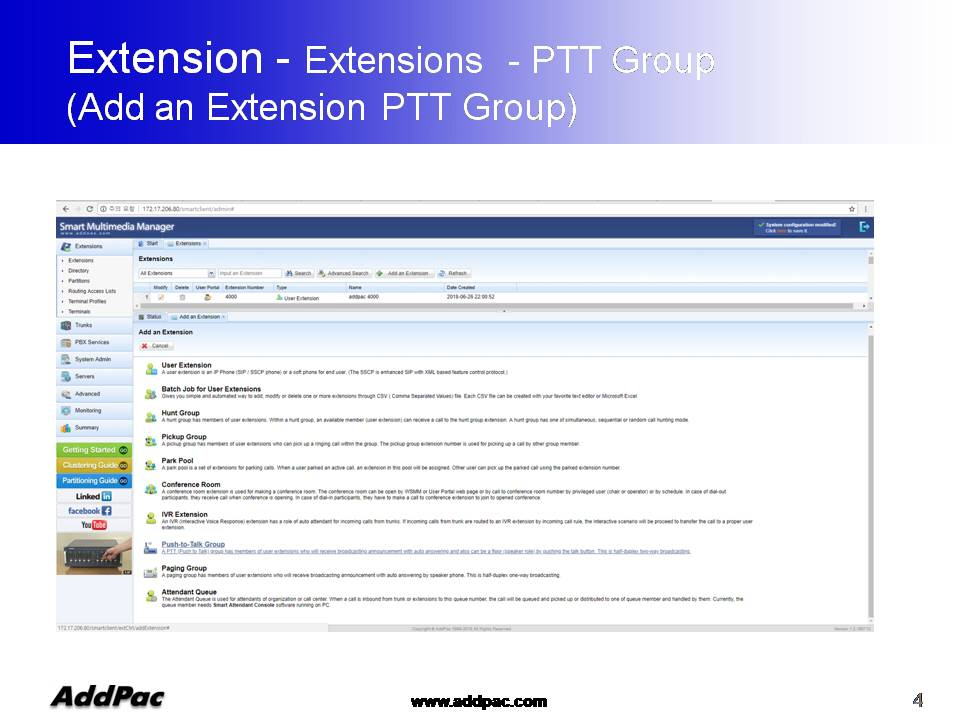

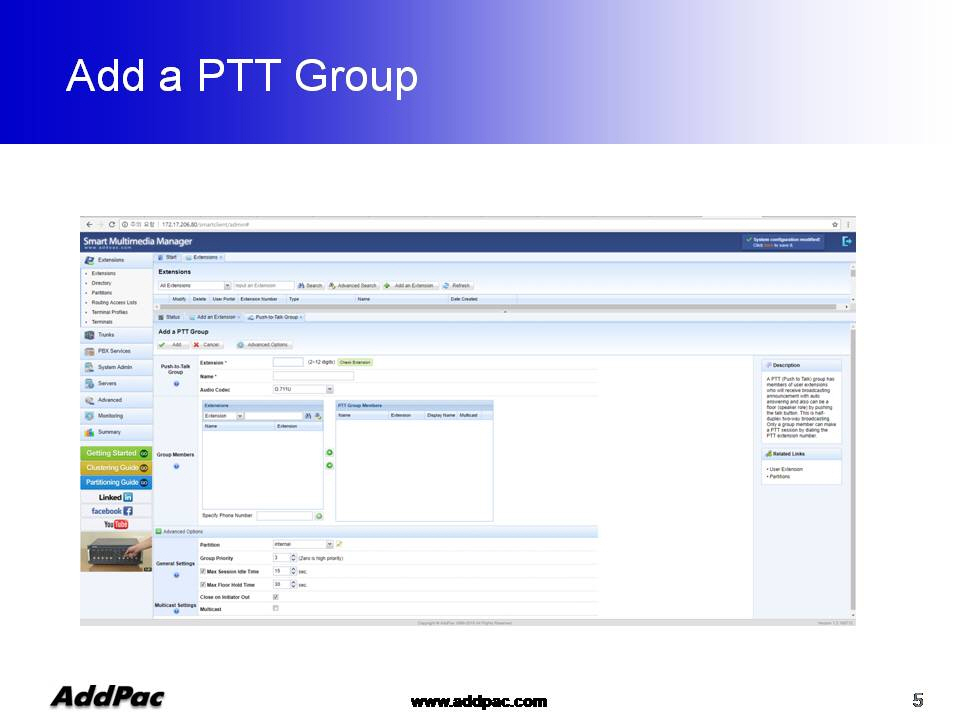

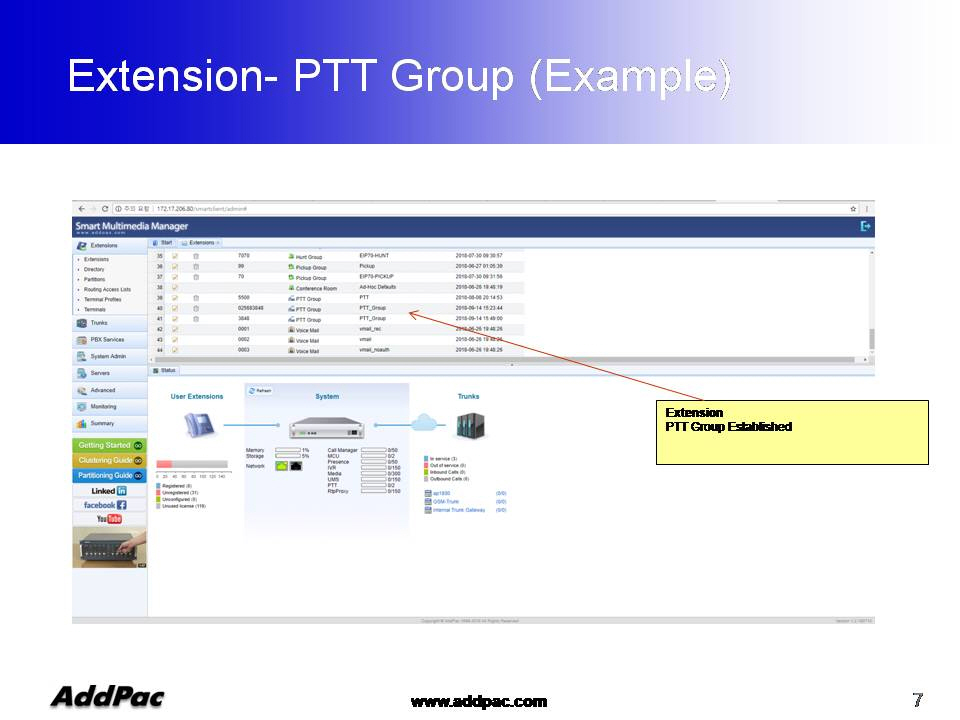

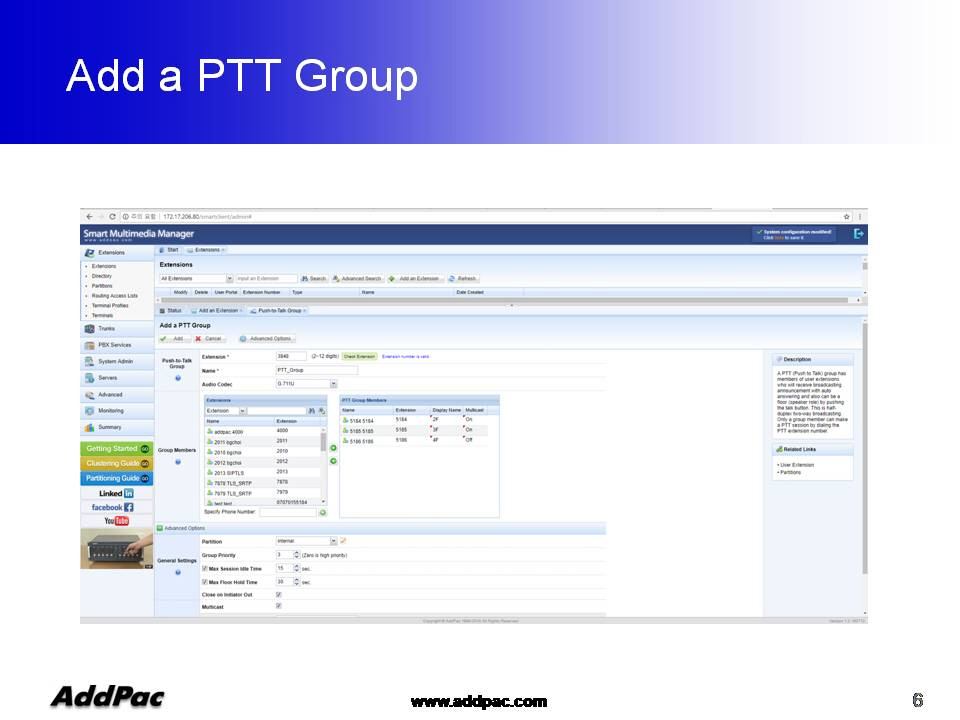

스마트 웹메니져 PTT(Push to Talk) 그룹 설정 예제:
2. 무전기연동 LMR (Land to Mobile Radio) 게이트웨이 : 레거시 무전기 연동

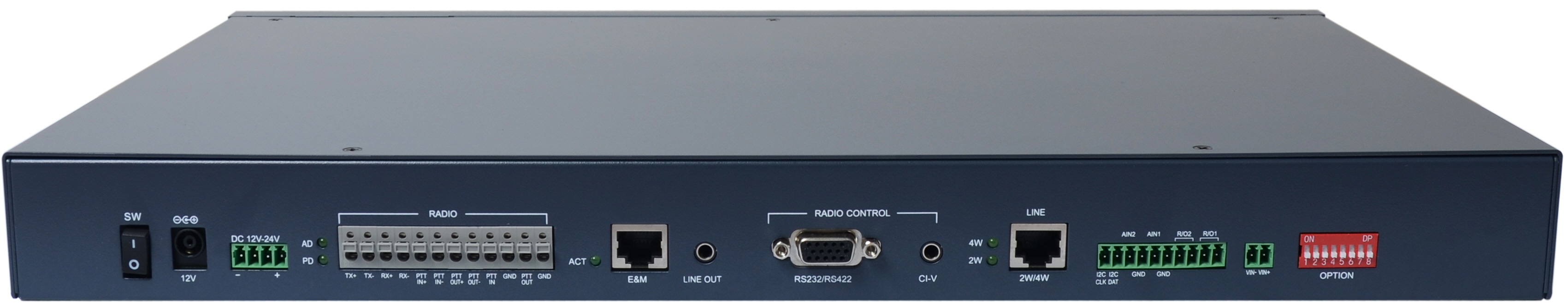

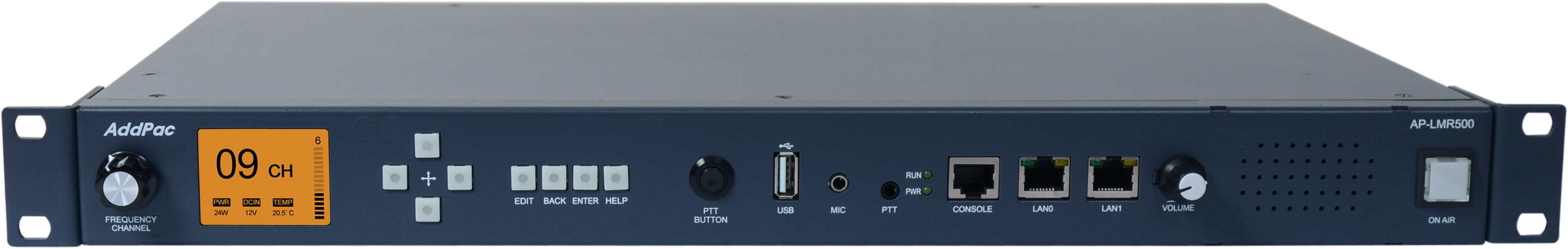

AP-LMR500 LMR(Land-to-Mobile Radio) 게이트웨이는 다양한 무전기와의 연동을 위해서 첨단 사양의 LMR 게이트웨이입니다. AP-LMR500 LMR 게이트웨이의 2포트 LAN 포트 및 Radio 인터페이스 포트는 IP-PBX와 무전기 연동시 최적의 콜 시나리오를 제시하며, 메모리 확장성과 환경 적응성 측면에서도 지금까지 LMR 게이트웨이에서 만날 수 없었던 기능과 성능을 제공합니다. 군, 경찰, 소방소 등 무전기 활용이 많은 기관들에서 효율적인 무전기-인터넷 망 연동 시스템 구축을 위해 반드시 필요한 장비입니다.
다양한 Radio인터페이스 지원
이제 LMR 게이트웨이는 IP-PBX, PTT 서버, PTT 용 IP 전화기 등과 결합해 기존의 Island 타입의 무전기 시스팀 Coverage을 에지 영역에서 탈피해 메인 커뮤니케이션 솔루션으로서 새로운 모델을 제시하고 있습니다. VoIP 통신 물결에 순조롭게 합류하기 위해서는 무전기 연동시스템인 LMR게이트웨이부터 확실한 제품을 선택해야 하는 이유가 바로 여기에 있는 것입니다. 애드팍의 AP-LMR500은 전면부에 칼라LCD, 원격무전기 주파수 조절 로터리스위치, 볼륨조절로터리스위치, PTT통신인터페이스, 2포트 LAN, 1포트 CLI 용 RS232C 콘솔포트, 후면부 인터페이스는 무전기TTL/Differential 신호인터페이스 (Audio Rx, Tx, PTT Rx, PTT Tx 신호), RS422/RS232C 포트 인터페이스, 내장스피커 및 3.5mm 외부 스피커 출력인터페이스 및 E&M 타입5 인터페이스도 지원하는 차세대 LMR 게이트웨이입니다. 따라서 군, 경찰, 소방서, 건설 현장등 무전기 활용이 많은 장소에서 AP-LMR500을 적용하면, IP-PBX/PTT 서버 와 무전기 시스템과 연동되는 미디어 게이트웨이로서 기능뿐 아니라 무전기 망간 연동등 최적의 Radio over IP 커뮤니케이션이 가능해 집니다.
강력한 네트워크·CPU 인터페이스
AP-LMR500은 하드웨어 아키텍처 측면에서 차세대 LMR게이트웨이로서 고성능 서비스를 제공할 수 있도록 설계됐습니다. 장비 전면에 위치한 상태 체크용 LED를 제공해 라인상태, LAN 인터페이스상태, CPU 상태 등을 한눈에 확인할 수 있도록 했습니다. 2포트 10/100Mbps 패스트 이더넷 포트와 RS232C 콘솔 인터페이스는 다양한 네트워크 서비스를 제공하는 기반이 됩니다.
높은 만족도의 통화 품질과 부가 서비스
애드팍의 다양한 LMR게이트웨이 시리즈는 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 AP-LMR500 LMR 게이트웨이는 고품질 Radio over IP 서비스를 원하는 고객의 요구를 충족하기 위한 다양한 서비스 측면에서도 높은 만족을 드릴 것입니다. H323, SIP등 컨커런트 VoIP 호 제어 프로토콜 지원, 우수한 통화품질 지원을 위한 일반 QoS(Quality of Service)에 애드팍 고유의 QoS 알고리즘 추가 등 LMR 서비스 측면에서도 매력적인 사양을 제시합니다.
주요기능 및 특징
· 고성능 RISC & 프로그래머블 DSP 아키텍쳐
· RoIP (Radio over IP) 서비스 지원을 위한 LMR 게이트웨이
· 19인치 랙마운터블 샤시

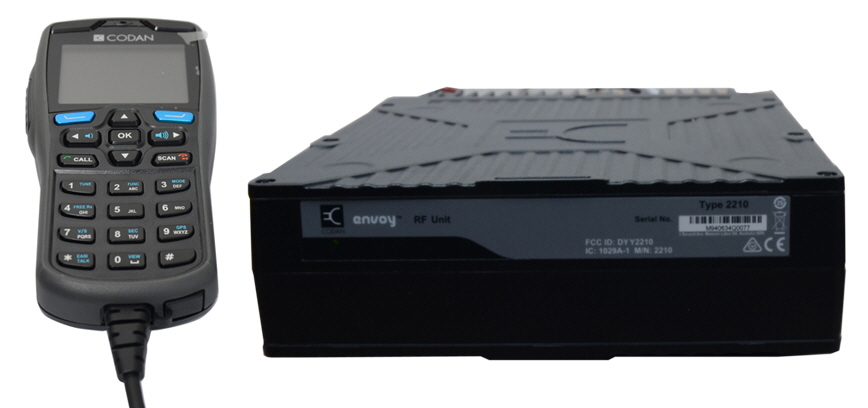

· 다양한 무전기 연동 (ICOM, SAMYOUNG, CODAN, etc) 서비스
· VHF, HF, UHF 무전기 연동 서비스 지원
· Have Quick(NET Number, TODTX, TODRX, TEOD, WOD) 제어 가능
· CIV (ICOM), RS-232, RS-422 접속방식의 Radio 채널(주파수), H/Q설정 등 원격 설정 지원
· RS232C, Audio In/Out, PTT In/Out, 외부 스피커 연동 커넥터
· 원격감시(Radio 채널, 송수신출력, 안테나정합(REF) 및 전원전압 등) 기능 제공 (무전기 프로토콜 연동지원시)
· 외부 전원공급장치 (Terminal Block)
· 2W/4W 전용회선 및 LAN 네트워크 접속방식 지원
· IP/UDP/TCP 등 파워플한 네트워크 프로토콜지원
· 스마트웹 메니져 관리 프로그램 지원
· 어드밴스드 사용자을 위한 CLI (텔넷 또는 RS232C) 소프트웨이 지원
· 옵션 : ED-137 지원 (EUROCAE VoIP 기반 무전기 연동 Extension 서비스)

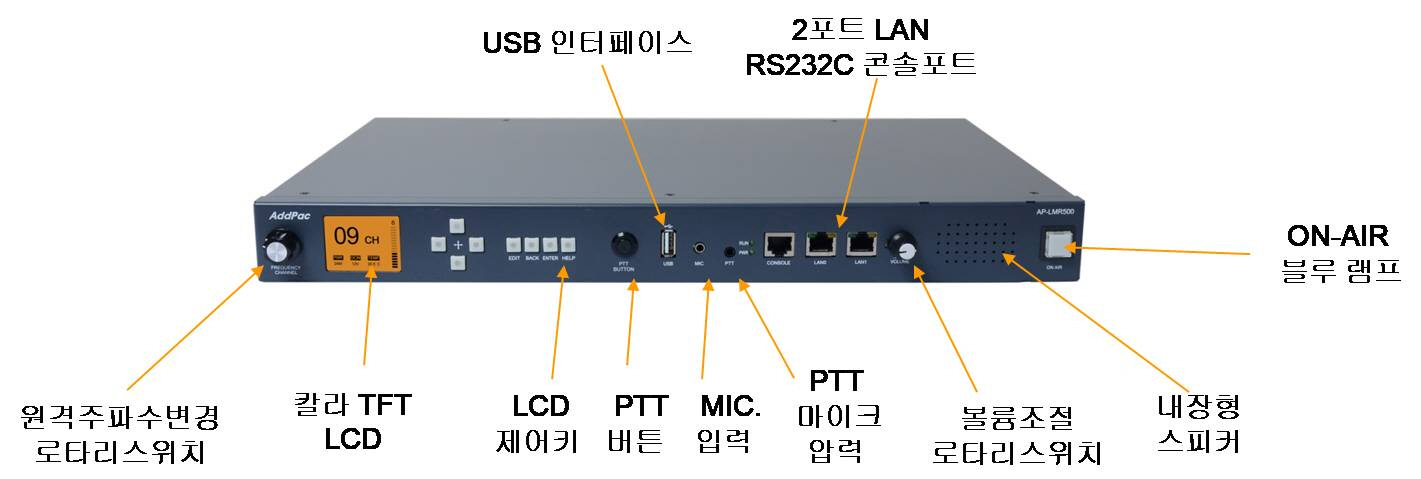

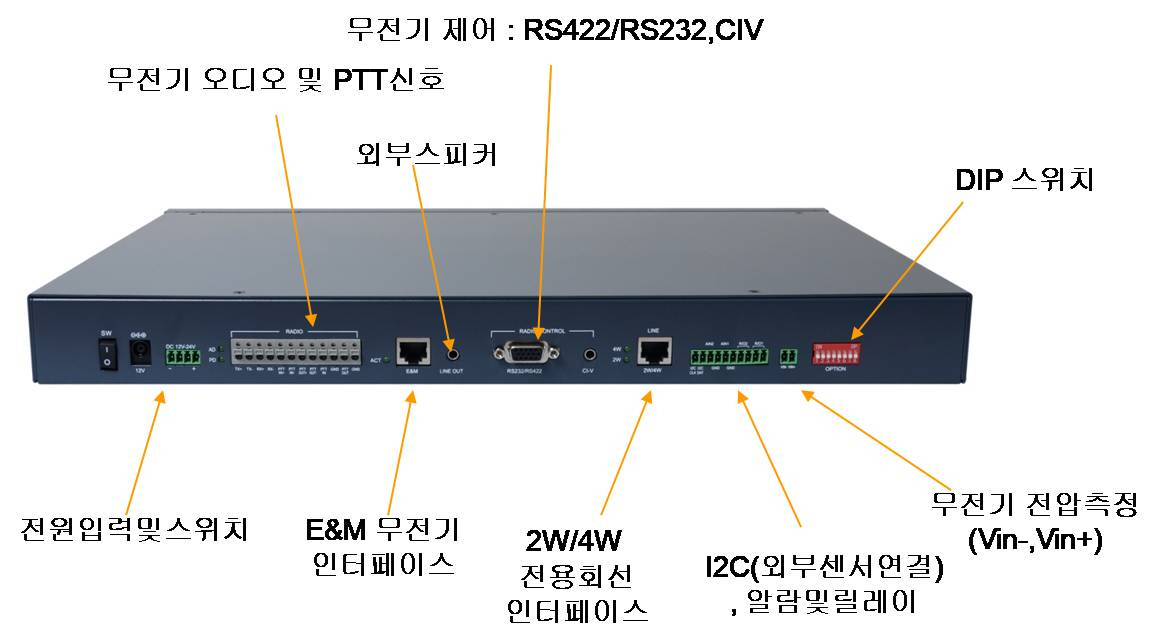

하드웨어 사양
· 고성능 RISC & 프로그래머블 DSP 아키텍쳐
· 메인 샤시
· TFT 칼라 LCD 지원외 상하좌우키 외
· 네트워크 인터페이스
· 1포트 RS-232C Console (RJ45)
· 2포트 고속 LAN 포트 (RJ45)
· 2W/4W 전용회선 지원
· 무전기 MIC. 입력 인터페이스, PTT 입력 포트, PTT 버튼, 볼륨조절 로터리스위치, 내장형
· 스피커장착, 외부스피커 3.5mm 연동(후면부)
· 무전기 제어 인터페이스 : RS422/RS232C, CIV 인터페이스, USB 인터페이스 (future use)
· 무전기 오디오 입출력포트(TTL, Differential), 무전기 PTT 입출력 포트 (TTL, Differential)
· I2C 제어 (외부온도센서 연결용), 알람 및 릴레이 연동포트
· 무전기 전압측정용 (Vin+, Vin-) 아날로그 입력 인터페이스
· DIP 스위치 (내부 H/W 설정용)
· 상태 표시를 위한 블루 램프 (Blue LAMP)
· 외부 전원공급장치

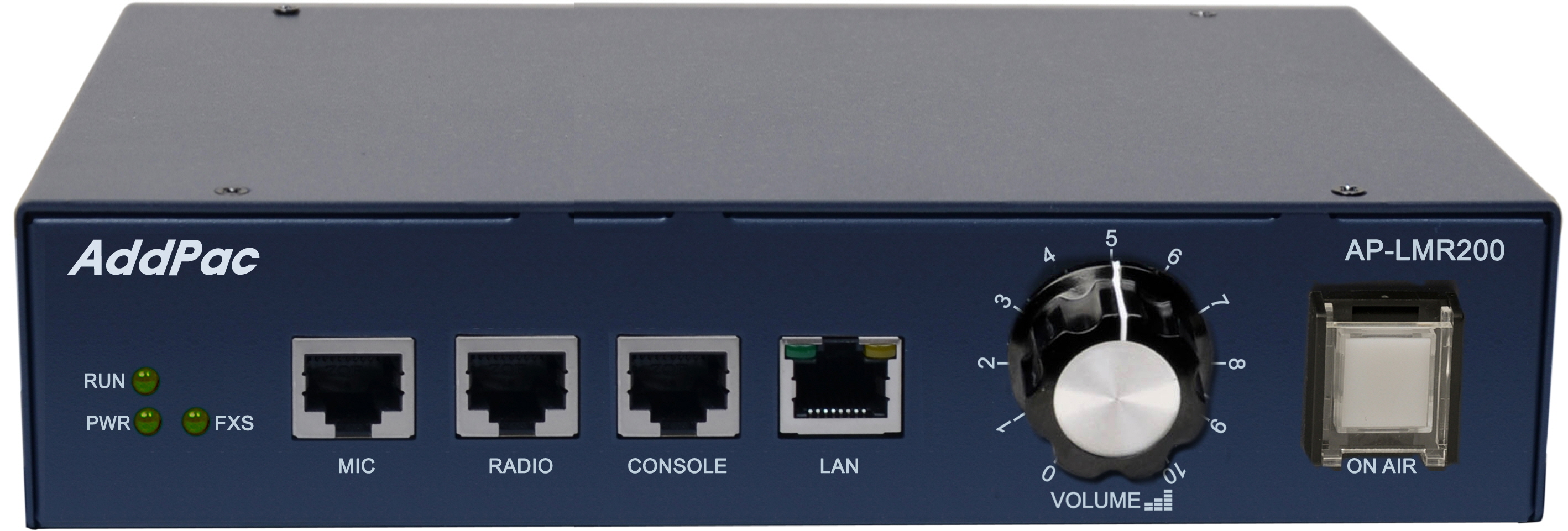

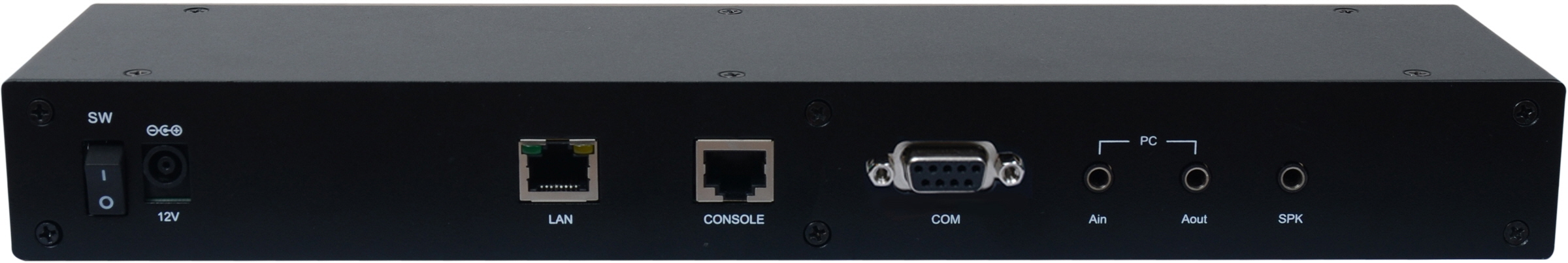

AP-LMR200N LMR(Land-to-Mobile Radio) 게이트웨이는 다양한 무전기와의 연동을 위해서 첨단 사양의 LMR 게이트웨이입니다. AP-LMR200N 은 LAN 포트 및 Radio 인터페이스 포트는 IP-PBX와 무전기 연동시 최적의 콜 시나리오를 제시하며, 메모리 확장성과 환경 적응성 측면에서도 지금까지 LMR 게이트웨이에서 만날 수 없었던 기능과 성능을 제공합니다. 군, 경찰, 소방소 등 무전기 활용이 많은 기관들에서 효율적인 무전기-인터넷 망 연동 시스템 구축을 위해 반드시 필요한 장비입니다.

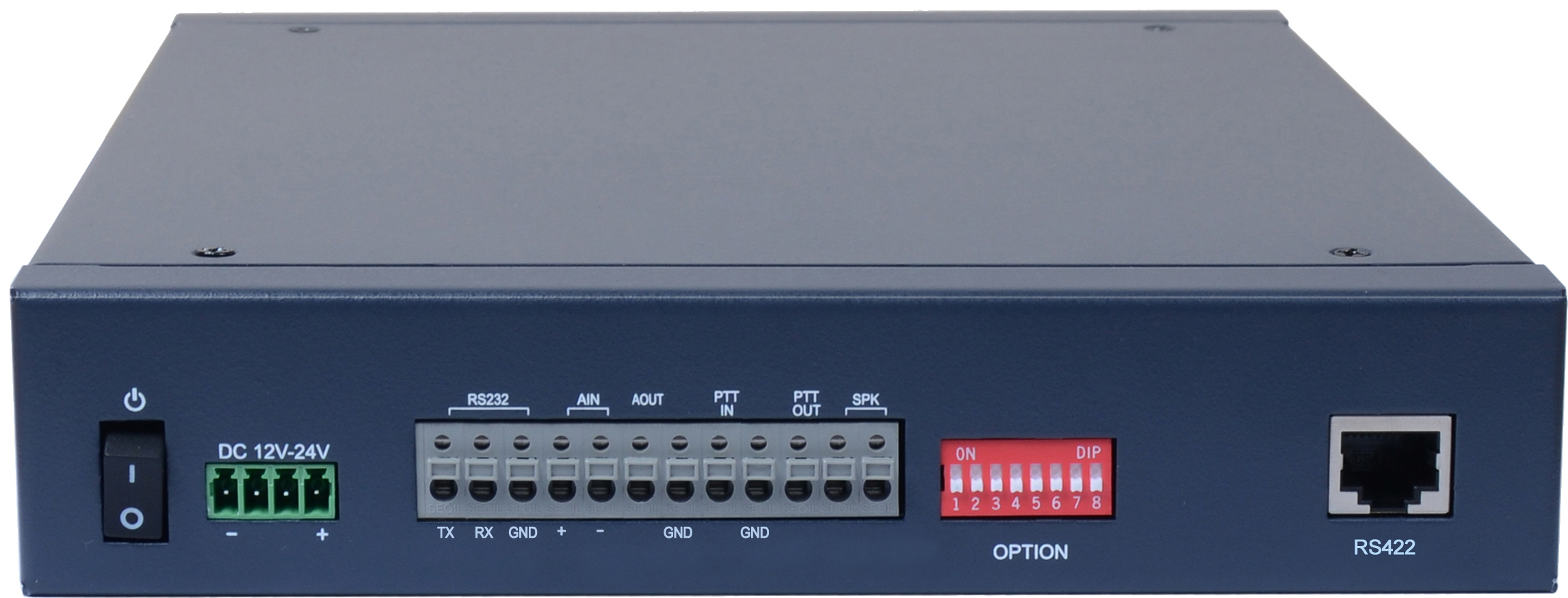

AP-LMR200N 은 무전기의 마이크 인/아웃 인터페이스, 무전기 후면부 인터페이스(Audio Rx, Tx, PTT Rx, PTT Tx 신호), RS232C 포트 인터페이스, 스피커 출력인터페이스, RS422 인터페이스를 지원하는LMR 게이트웨이입니다. 따라서 군, 경찰, 소방서, 건설 현장등 무전기 활용이 많은 장소에서 AP-LMR200N 을 적용하면, IP-PBX/PTT 서버 와 무전기 시스템과 연동되는 미디어 게이트웨이로서 기능뿐 아니라 무전기 망간 연동등 최적의 Radio over IP 커뮤니케이션이 가능해 집니다. AP-LMR200N 은 하드웨어 아키텍처 측면에서 차세대 LMR게이트웨이로서 고성능 서비스를 제공할 수 있도록 설계됐습니다. 장비 전면에 위치한 상태 체크용 LED를 제공해 라인상태, LAN 인터페이스상태, CPU 상태 등을 한눈에 확인할 수 있도록 했습니다. 10/100Mbps 패스트 이더넷 포트와 RS232C 콘솔 인터페이스는 다양한 네트워크 서비스를 제공하는 기반이 됩니다.

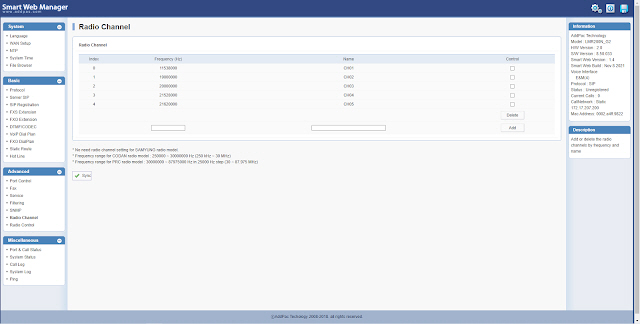

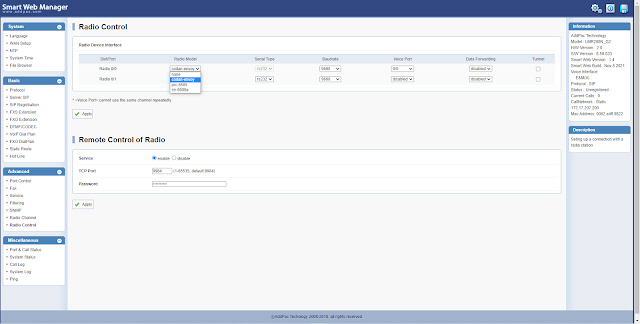

AP-LMR200N 스마트웹 관리 메니져는 기본적인 운영 관리 기능에 대한 소프트웨어 기능에다 별도로 무전기 별로 주파수별 채널을 등록할 수 있도록 설계되었습니다. 주파수별 채널정보는 AP-PCT100N 과 같은 무전기 운영관리 단말에서 IP 기반 원격주파수 변경을 위해서 사용할 수 있습니다. AP-PCT100N 무전기 운영관리단말이 AP-LMR200N 에 연결접속하면 해당 무전기에 대한 정보를 AP-PCT100N 에 전달하여 동작하게 됩니다.
주요기능및 특징
· 고성능 RISC & 프로그래머블 DSP 아키텍쳐
· RoIP (Radio over IP) 서비스 지원을 위한 LMR 게이트웨이
· 다양한 무전기 연동 (ICOM, SAMYOUNG, CODAN, etc) 서비스
· VHF, HF, UHF 무전기 연동 서비스 지원
· RS232C, Audio In/Out, PTT In/Out, 외부 스피커 연동 커넥터
· 원격감시(Radio 채널, 송수신출력, 안테나정합(REF) 및 전원전압 등) 기능 제공 (무전기 프로토콜 연동지원시)
· RS422 전용회선 및 LAN 네트워크 접속방식 지원
· 볼륨조절 로타리스위치
· 상태표시를 위한 블루램프 LED
· 외부 DC 전원 (12V-24V) 터미널블럭 및 전원 스위치
· IP/UDP/TCP 등 파워플한 네트워크 프로토콜지원
· 스마트웹 메니져 관리 프로그램 지원
· 어드밴스드 사용자을 위한 CLI (텔넷 또는 RS232C) 소프트웨이 지원
· 옵션 : ED-137 지원 (EUROCAE VoIP 기반 무전기 연동 Extension 서비스)

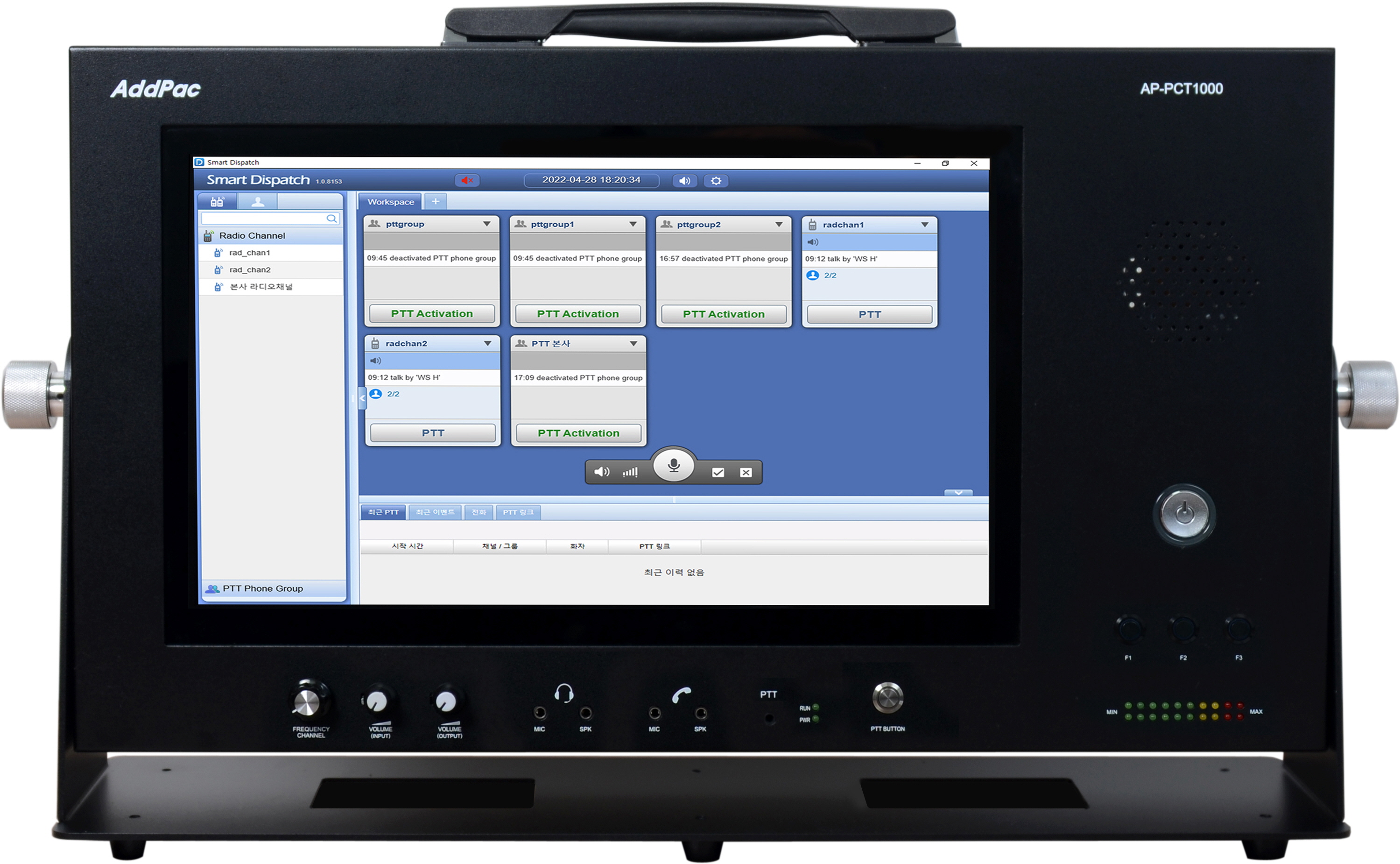

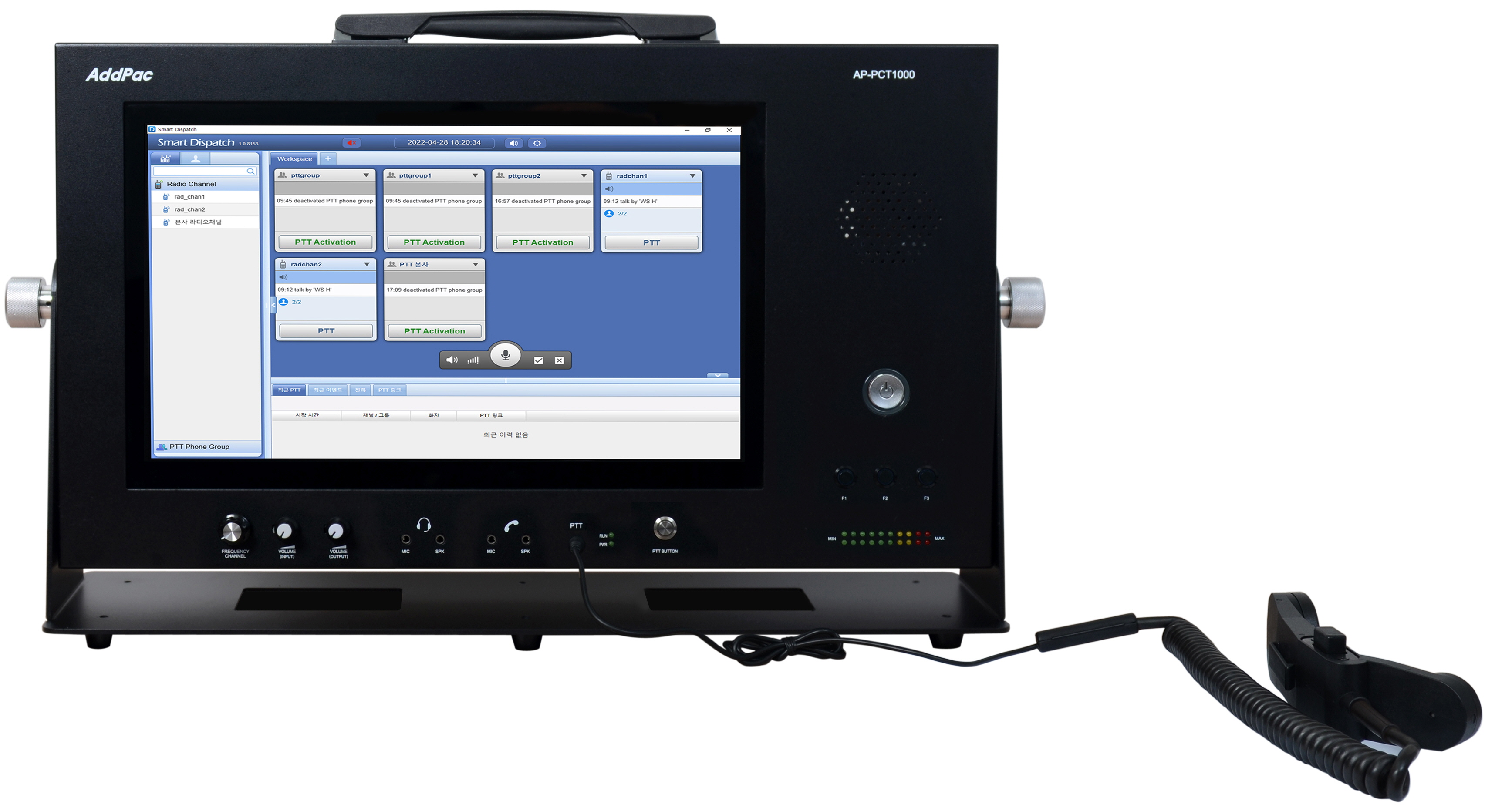

애드팍 AP-PCT1000 차세대 스마트 RoIP (Radio over IP) 원격통신관제 단말기 솔루션은 중대형 규모의 RoIP 망에서 LMR(Land to Mobile) 게이트웨이, VoIP 게이트웨이, PTT IP 전화기등 다양한 PTT 그룹을 연결, 제어, 관리하는 무전기 및 VoIP 통신을 위한 원격통신 관제 단말기입니다.
15인치급 풀 HD 급 터치스크린 LCD 를 장착하여 편리한 사용자 인터페이스(GUI: Graphic User Interface) 통해 PTT그룹간의 연결 서비스 등을 최적으로 지원합니다. 이제 RoIP 솔루션의 선택 기준은 편리성과 스마트 RoIP 디스패쳐 기능까지도 지원하는 AP-PCT1000 와 같은 토털 솔루션입니다.
ALL IP 무전기망 연동 그룹콜 (PTT over IP) 토털 솔루션
애드팍테크놀러지의 PTT over IP 솔루션은 기존 무전기망 연동등 다양한 유무선 네트워크 환경에서 사용될 수 있는 PTT 그룹콜 서비스 토털 솔루션입니다.
애드팍 그룹콜 솔루션은 차세대 IP-PBX 인 서버 기반의 (SIP 콜메니져+ PTT 서버) 일체형 장비, 무전기 연동 LMR(Land-to-Mobile Radio) 게이트웨이, VoIP 게이트웨이, PTT IP 전화기, VoIP 콜 및 PTT 그룹콜 녹취서버, WSMM(Web based Smart Multimedia Manager), AP-PCT1000 원격 유무선 통신 단말기, 망관리 시스템 NMS(Network Management System) 등으로 구성되어 있습니다.
애드팍의 그룹콜 솔루션은 IP 기반으로 설계되어 유무선 통합 및 위성통신 응용이 가능하며, 장소에 상관없이 일대일 및 그룹콜 서비스를 제공할 수 있으며 VoIP 기술을 사용하기 때문에 통신요금을 절약할 수 있다. 또한 무전기망 연동 기능을 제공하여 기존의 무전기망의 설비 및 장점을 그대로 유지 할 수 있는게 장점입니다. 또한 모바일 무선 LMR 게이트웨이 (4G LTE 등) 를 사용하여 무전기망의 커버리지를 전국망인 4G, 5G 망으로 확장하여 그룹콜 서비스를 제공할 수 있습니다. 위성망 모뎀을 사용하는경우에는 모바일망이 없는 환경에서도 커버러지를 확장하여 유무선 PTT 그루콜 서비스를 지원할 수 있습니다. 게다가 확장성이 뛰어나서 IP-PBX 의 가입자 용량과 서버의 처리 성능을 늘리면 유무선 PTT 서비스 가입자를 늘릴 수 있도록 설계되었습니다. 특히 유무선 LMR 게이트웨이는 애드팍의 VoIP 제품군에서 오랜세월 검증된 SIP 표준신호 체계를 사용하기 때문에 호환성 및 확장성이 뛰어납니다.
AP-PCT1000 주요 기능
· 유무선 (VoIP + 무전기) 원격 통신 단말기 솔루션
· 포터블 무전기 PTT (Push to Talk) 제어용 스마트 디스패쳐 솔루션
· 올 IP RoIP (Radio over IP) 솔루션을 위한 포터블 무전기 디스페쳐 단말기
· 15 인치 풀 HD 터치스크린 LCD 지원
· 화면 화며Tilt 기능 15인치 LCD 포터블 무전기 관제 터미널 솔루션
· PTT : 핸드셑, 헤드셑, PTT 전용 입력 포트, 무전기 주파수 변경용 로터리 스위
· 종합 관제 센터를 위한 RoIP (Radio over IP)제어 터미널 솔루션
· 다양한 VHF, HF, UHF 무전기 연동 솔루션
· 고품질 음성 서비스
· SIP VoIP 시그널링 지원
· 위성 및 마이크웨이브 RoIP 서비스을 위한 다양한 VoIP 코덱지원 (G.711,G.726,G.729,etc)
· 기가비트 이더넷 지원
· 1:1 and N:N VoIP 통신 및 음성회의 기능 지원 (별도 음성회의 MCU 지원)
· 핸드캐리용 상단 손잡이자원
· 1개 HDMI 출력포트지원 (외부 TV 및 빔프로젝트, 화면 녹화 비디오인코더 연결 등)
· 2개의 USB 포트 지원
· 백라이트 지원 소프트 전원 ON OFF 버튼 지원 (전면부)
· 후면부 DC 전원 입력및 스위치 지원
· 일반 UI 및 다크앤블랙 UI 지원
· 옵션 : ED-137 지원 (EUROCAE VoIP 기반 무전기 연동 Extension 서비스)

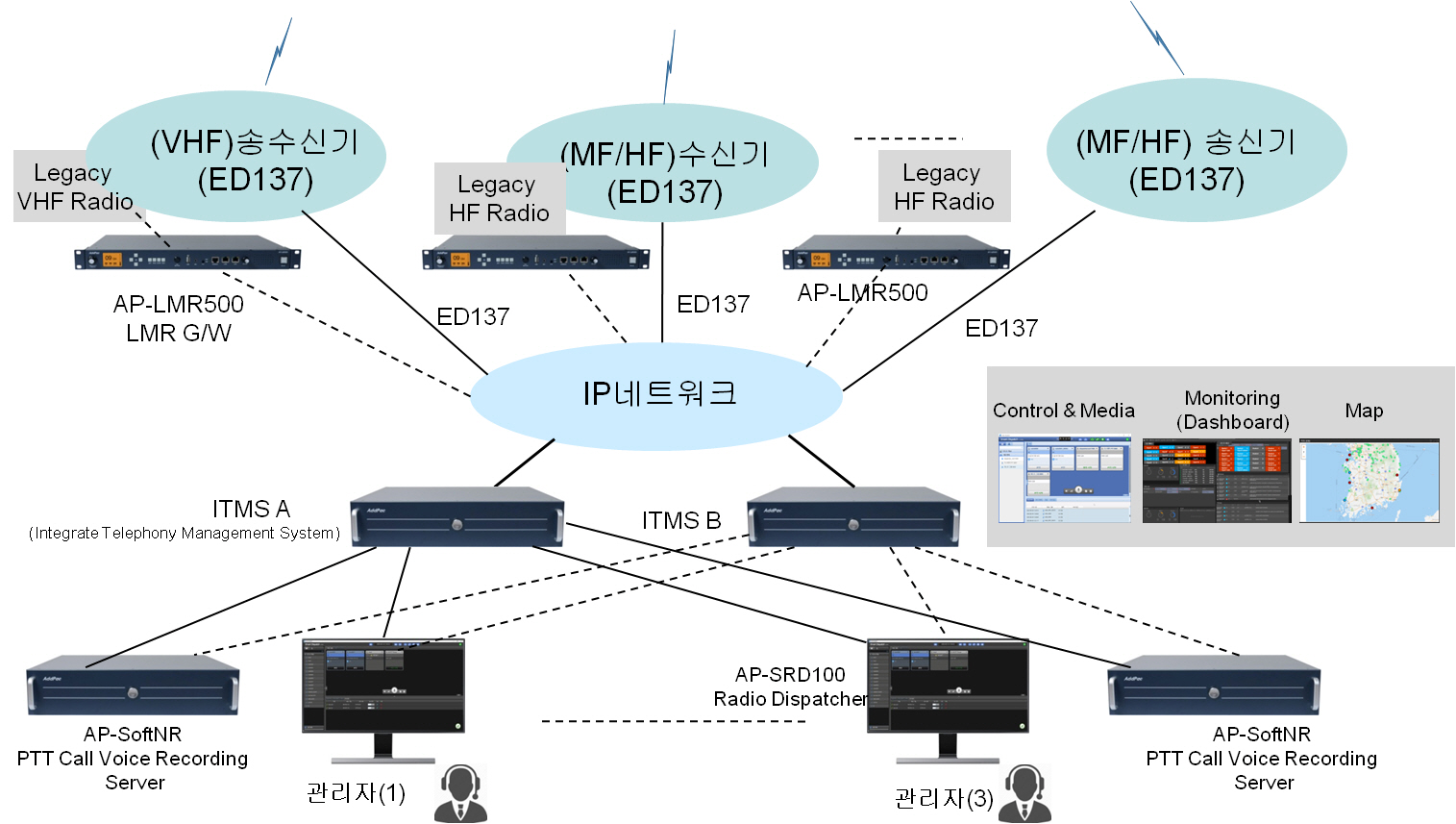

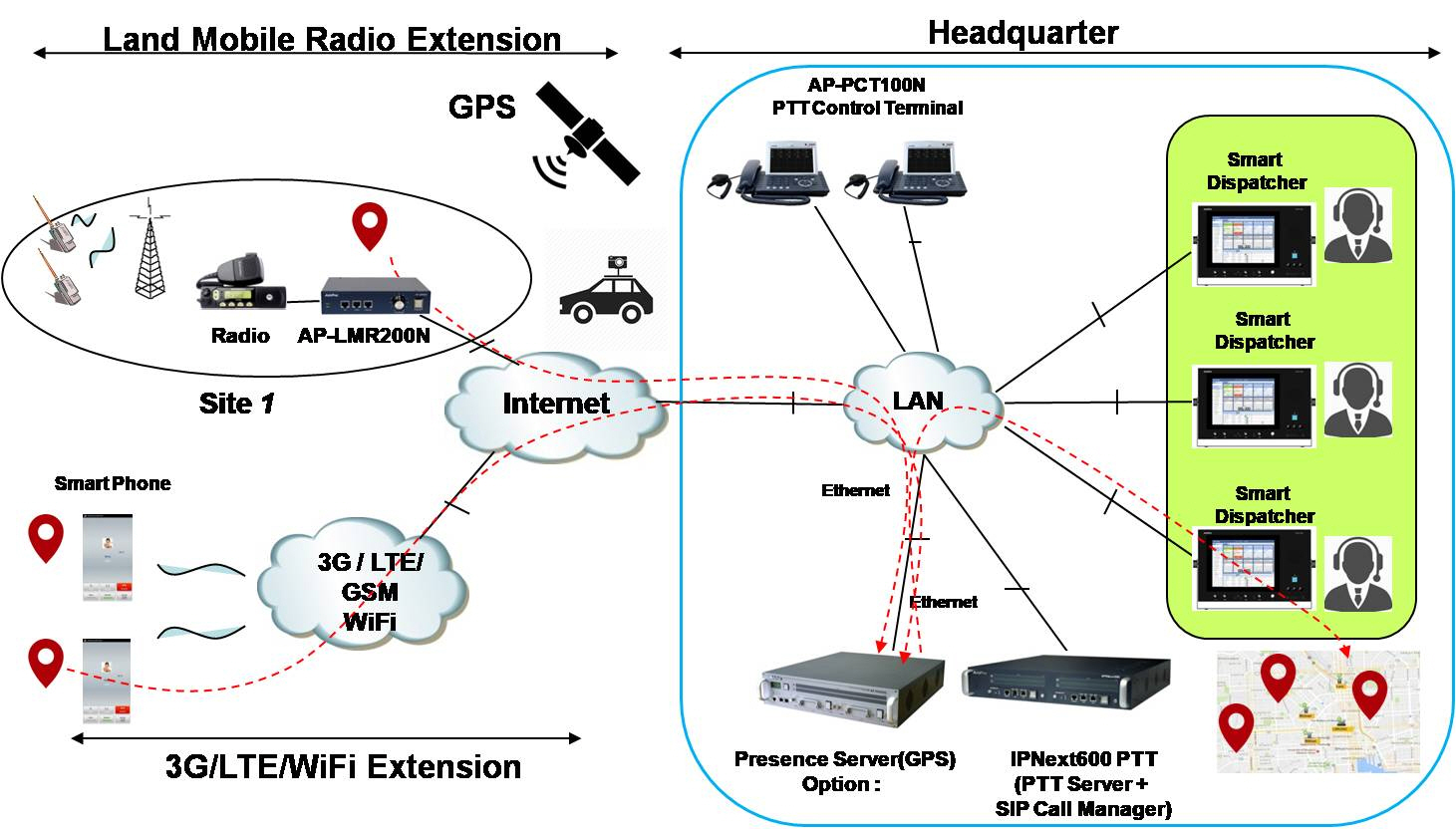

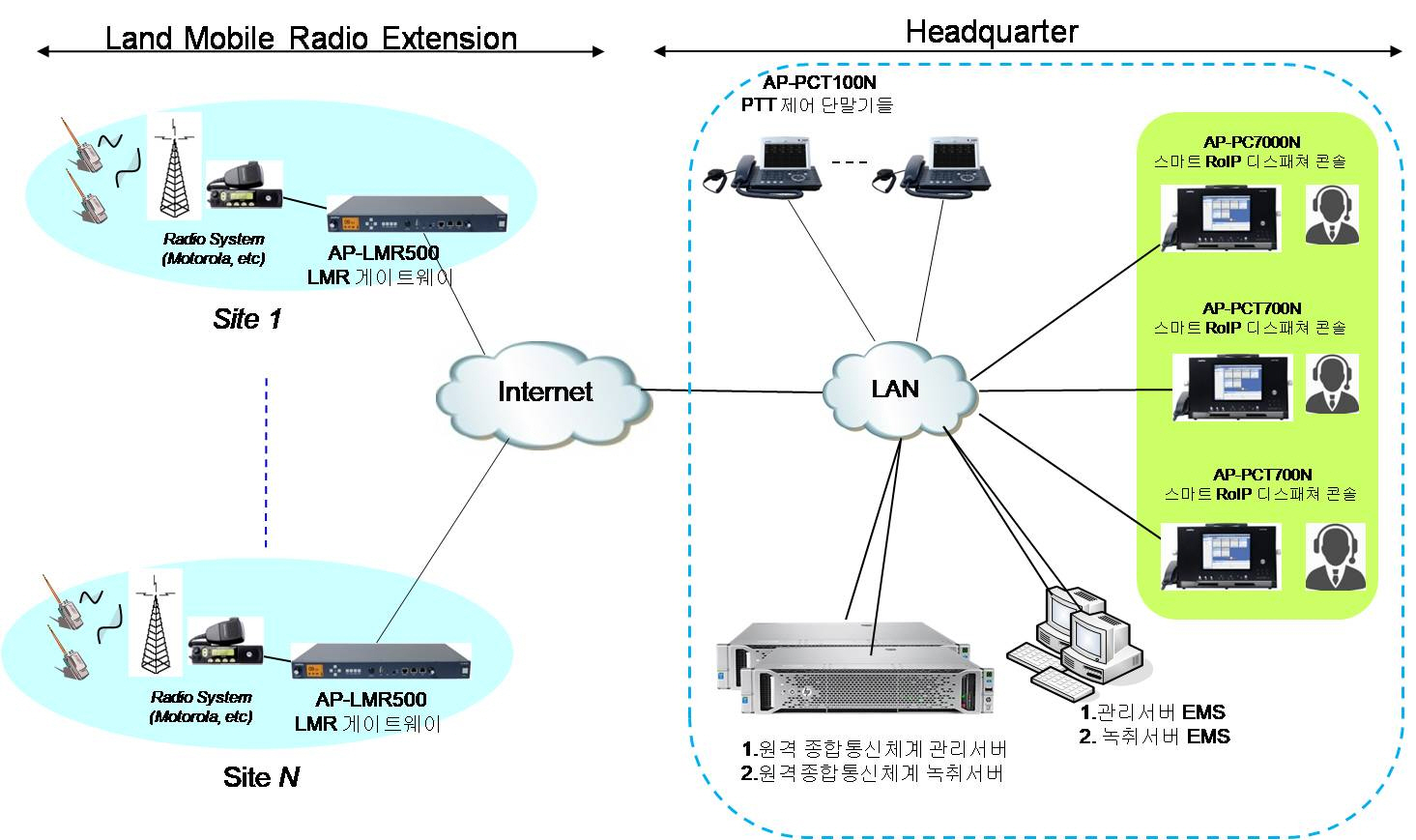

네트워크 다이아그램
3.2 AP-SRD100 차세대 원격 통신 관제 단말기 (VoIP 통신, 무전기 PTT 통신) 무전기 디스패쳐 관제 소프트웨어 (Option : EUROCAE ED-137)
애드팍 스마트 RoIP (Radio over IP) 디스패쳐(dispatcher)솔루션은 중대형 규모의 RoIP 망에서 LMR(Land to Mobile) 게이트웨이, VoIP 게이트웨이, PTT IP 전화기등 다양한 PTT 그룹을 연결, 제어, 관리하는 윈도우 기반의 무전기 및 VoIP 통신을 위한 원격통신 관제 단말기로 사용할 수 있습니다.
애드팍 AP-SRD100 무전기 디스패쳐 소프트웨어 기존의 블루계열의 UI 외에 이번에 추가로 사용자의 장시간 모니터 노출시 시각적 피로도를 줄이기 위해 블랙 & 다크 칼라로 디자인 되었습니다. 편리한 사용자 인터페이스(GUI: Graphic User Interface) 통해 PTT그룹간의 연결 서비스 등을 최적으로 지원합니다. 이제 RoIP 솔루션의 선택 기준은 편리성과 스마트 RoIP 디스패쳐 같은 토털 솔루션입니다.

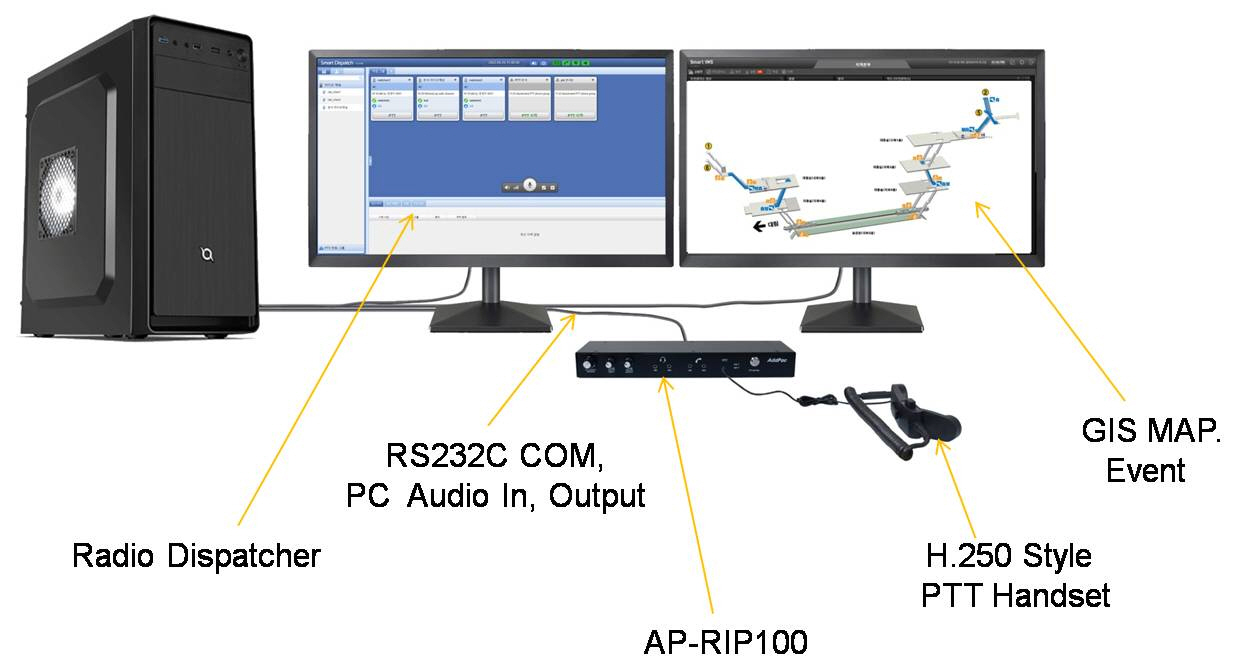

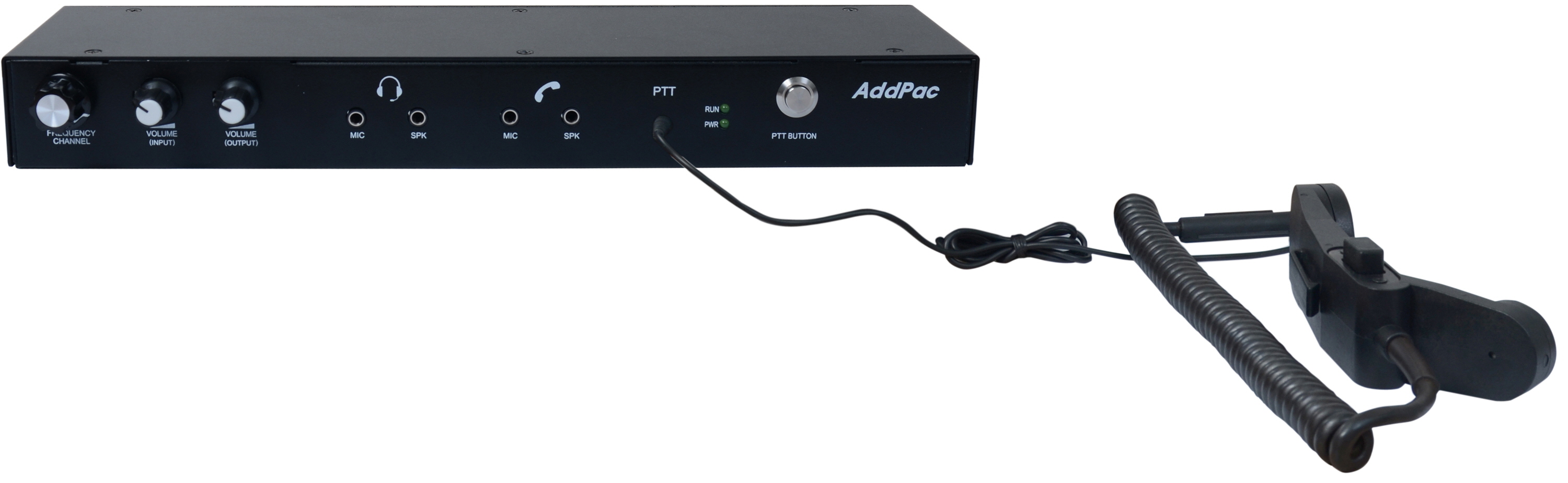

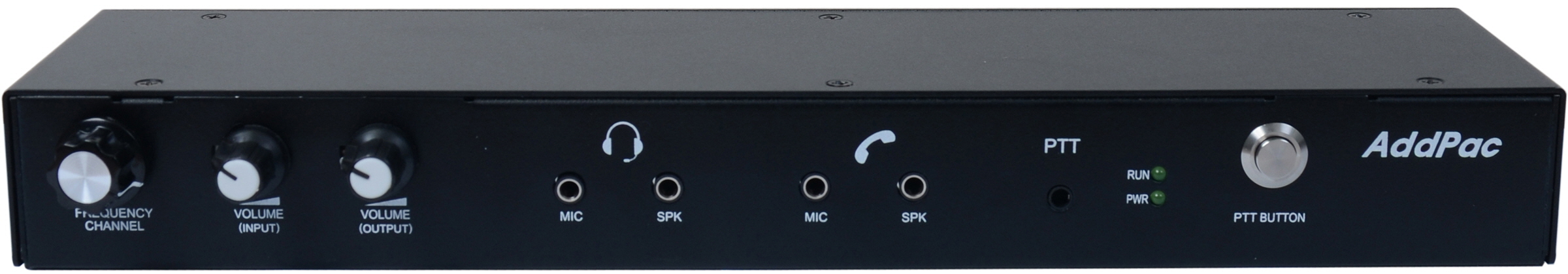

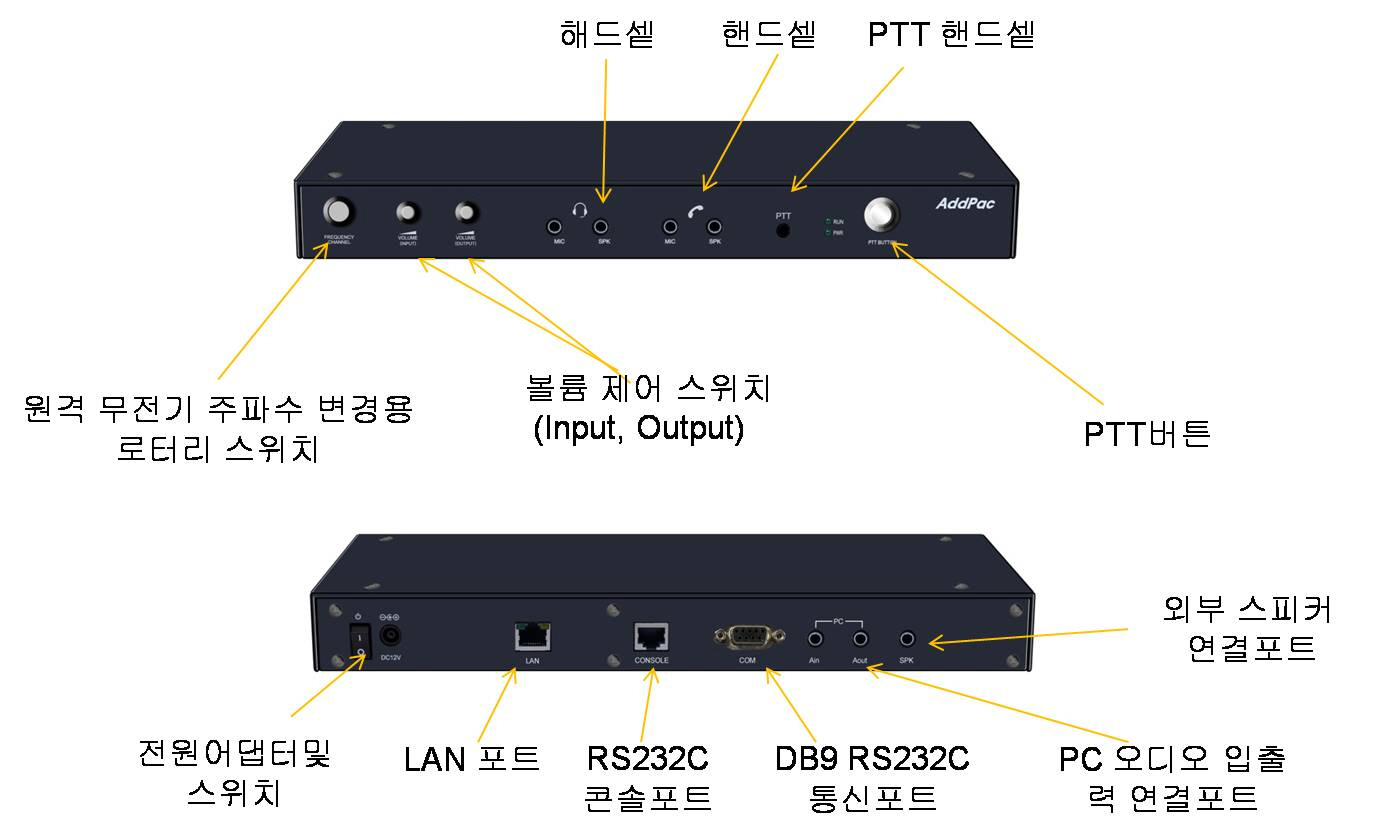

AP-RIP100 오디오 I/O 인터페이스 판넬(옵션) : (PC 사용자가 Handset, Headset, PTT Handset 등 사용할수 있게하는 컨트롤 터미널)
애드팍 AP-SRD100 유무선 원격통신 단말기 소프트웨어는 윈도우 기반의 소프트웨어 이기때문에 핸드셑이나, PTT 지원 가능한 핸드셑을 연결하기가 어렵습니다. 또한 입출력 신호에 대한 볼륨제어, 원격 주파수 제어등 다양한 기능을 지원하기위해서 애드팍 유무선통신관제 소프트웨어는 윈도우 소프트웨어 환경에서도 옵션으로 AP-RIP100 (Radio lnterface Panel) 오디오 인터페이스 판넬을 지원합니다.
애드팍테크놀러지의 PTT over IP 솔루션은 기존 무전기망 연동등 다양한 유무선 네트워크 환경에서 사용될 수 있는 PTT 그룹콜 서비스 토털 솔루션입니다.
애드팍 그룹콜 솔루션은 차세대 IP-PBX 인 IPNext600 PTT (SIP 콜메니져+ PTT 서버) 일체형 장비, 무전기 연동 LMR(Land-to-Mobile Radio) 게이트웨이, PTT IP 전화기, WSMM(Web based Smart Multimedia Manager), Smart RoIP Dispatcher, 망관리 시스템 NMS(Network Management System) 등으로 구성되어 있습니다.
애드팍의 그룹콜 솔루션은 IP 기반으로 설계되어 유무선 통합 및 위성통신 응용이 가능하며, 장소에 상관없이 일대일 및 그룹콜 서비스를 제공할 수 있으며 VoIP 기술을 사용하기 때문에 통신요금을 절약할 수 있다. 또한 무전기망 연동 기능을 제공하여 기존의 무전기망의 설비 및 장점을 그대로 유지 할 수 있는게 장점이다. 또한 모바일 무선 LMR 게이트웨이 (4G LTE 등) 를 사용하여 무전기망의 커버리지를 전국망인 4G, 5G 망으로 확장하여 그룹콜 서비스를 제공할 수 있습니다.
확장성이 뛰어나서 IP-PBX 의 가입자 용량과 서버의 처리 성능을 늘리면 유무선 PTT 서비스 가입자를 늘릴 수 있도록 설계되었습니다. 특히 유무선 LMR 게이트웨이는 애드팍의 VoIP 제품군에서 오랜세월 검증된 SIP 표준신호 체계를 사용하기 때문에 호환성 및 확장성이 뛰어납니다.
중대형 RoIP 망 서비스를 위한 Smart RoIP Dispatcher 소프트웨어

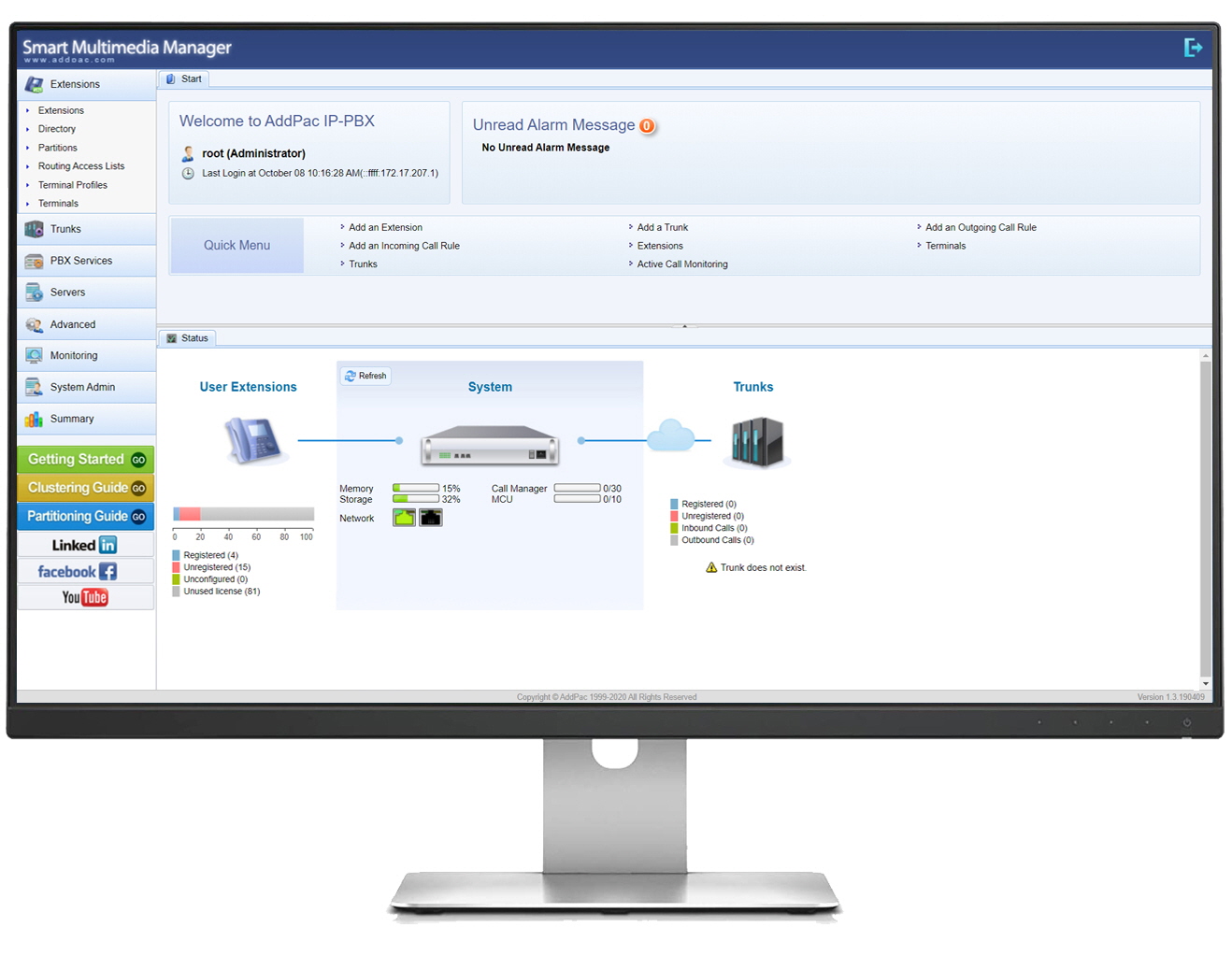

애드팍 그룹콜 솔루션은 작은 PTT 그룹일 경우에는 IP 교환기 관리 프로그램인 WSMM (Web based Smart Multimedia Manager) 를 사용하여 PTT 그룹을 설정 및 제어 할 수 있도록 설계되어 있습니다.

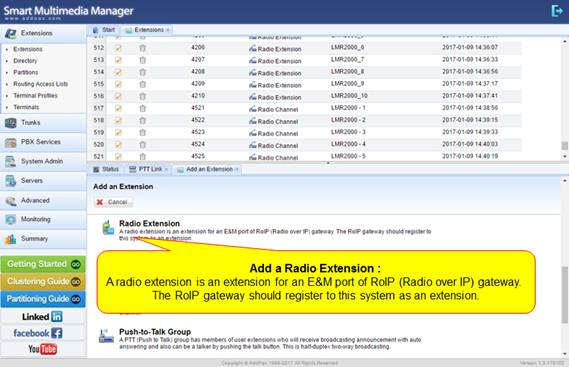

WSMM Radio Extension Configuration 사진 예제:

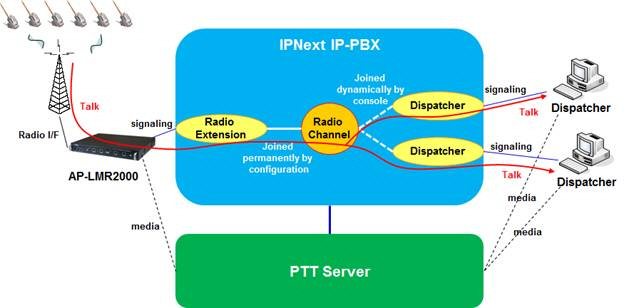

수십대의 LMR 게이트웨이를 운영하고, 다이나믹하게 PTT 그룹간 연결제어를 필요로 하는 중대형 RoIP 서비스망을 위해서는 WSMM 외에 윈도우 기반의 Smart RoIP Dispatcher 를 지원하여, 라디오 채널들을 모니터링하기 위한 워크스페이스 지원, PTT 그룹 링크관리, 1:1 PTT 콜지원, 1:N PTT 콜지원, Active PTT 리스트 관리, PTT 히스토리 관리, 이벤트 관리 다양한 RoIP 부가서비스를 제공할수 있습니다.

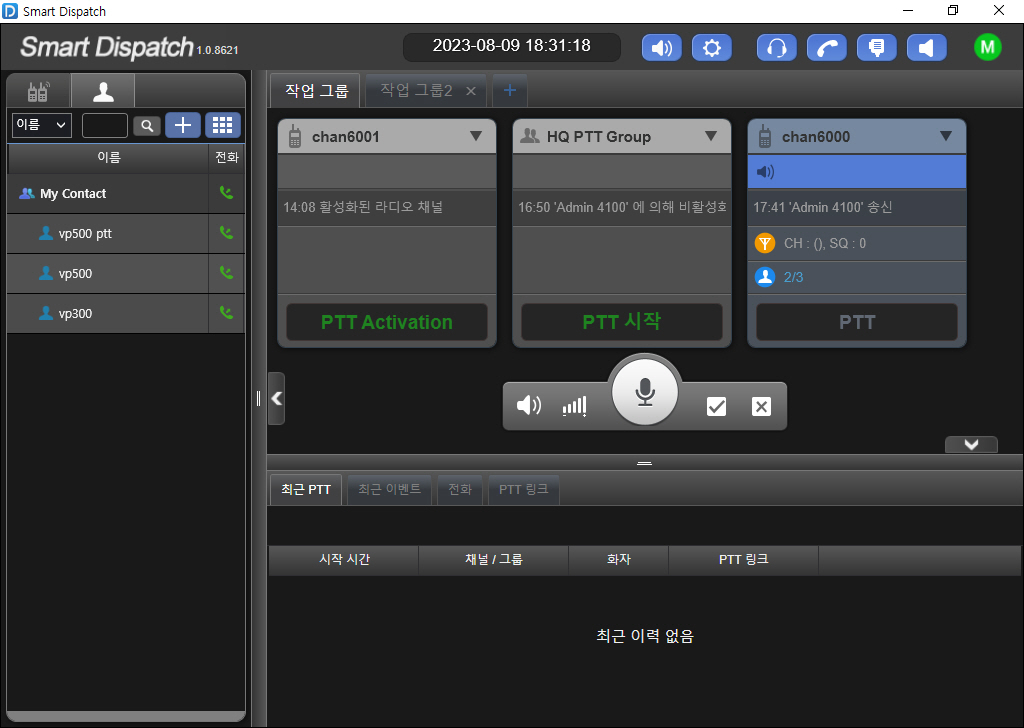

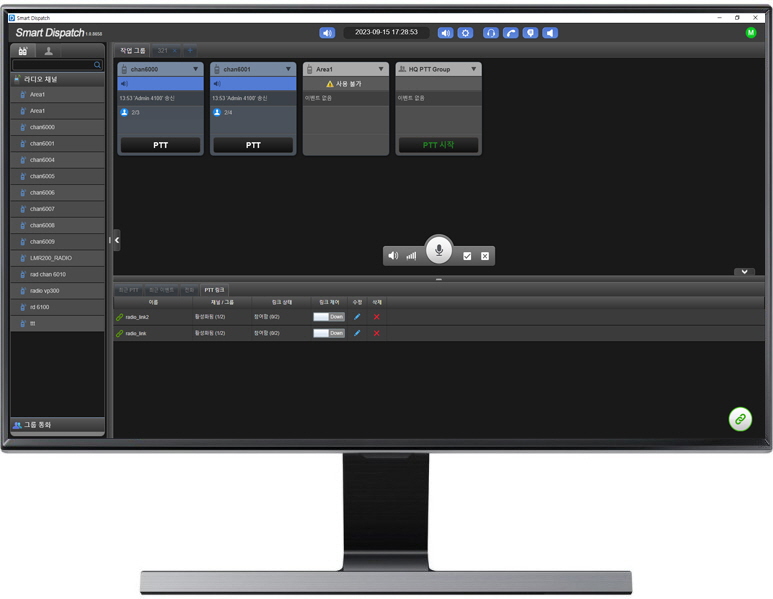

스마트 RoIP 무전기 디스패쳐 메인 화면

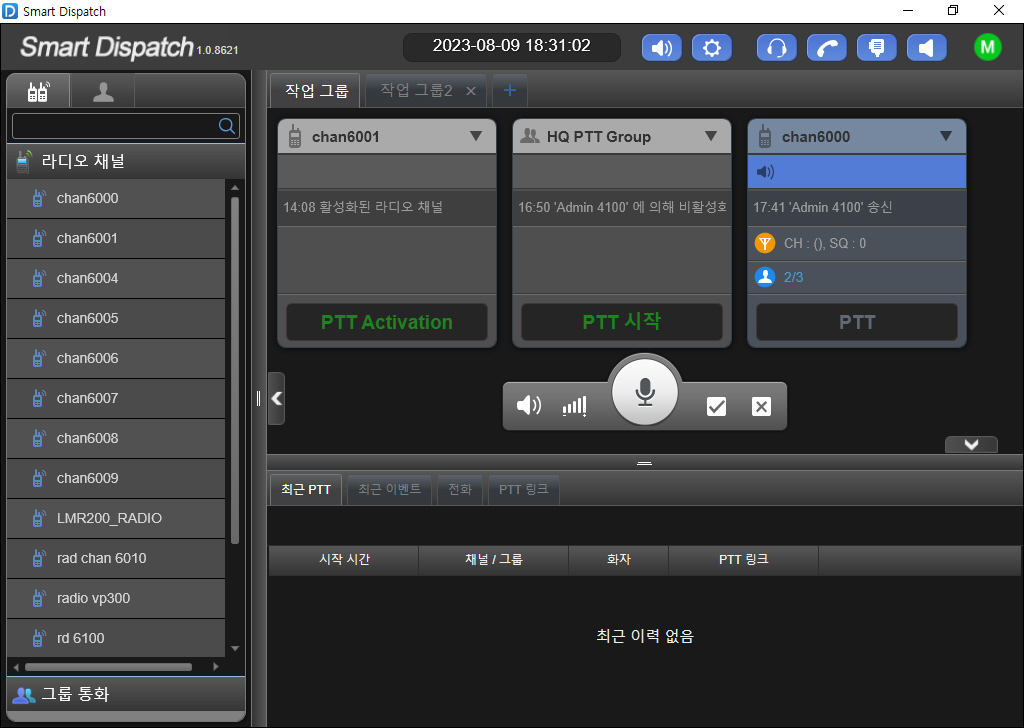

Radio Extension and Radio Channel

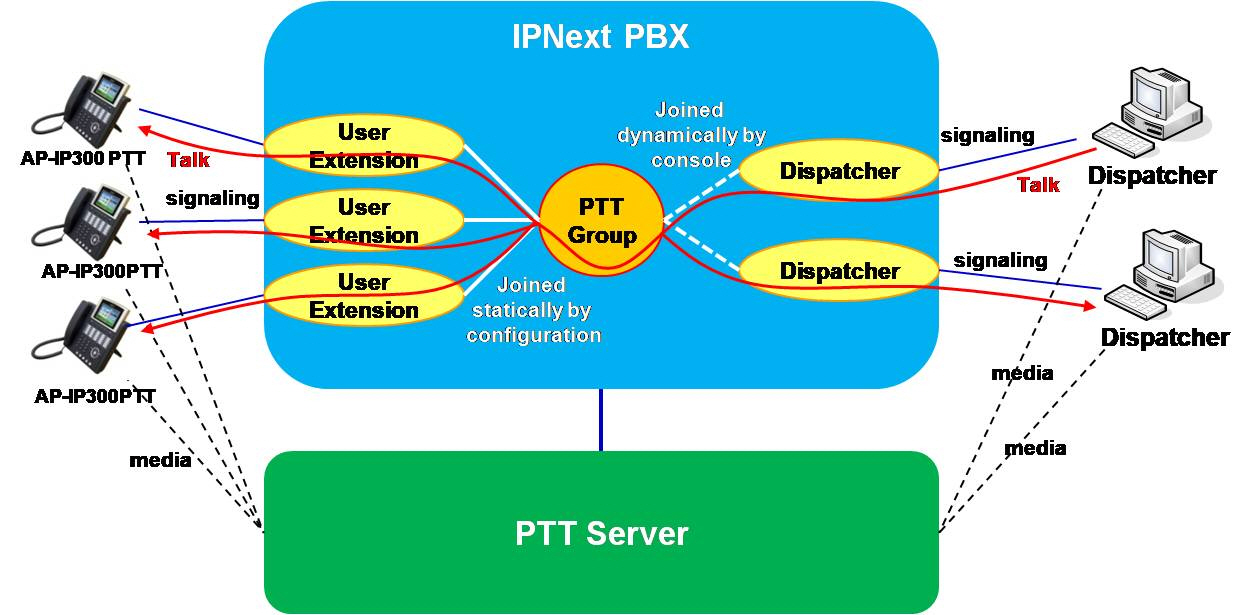

PTT Phone Group and User Extension

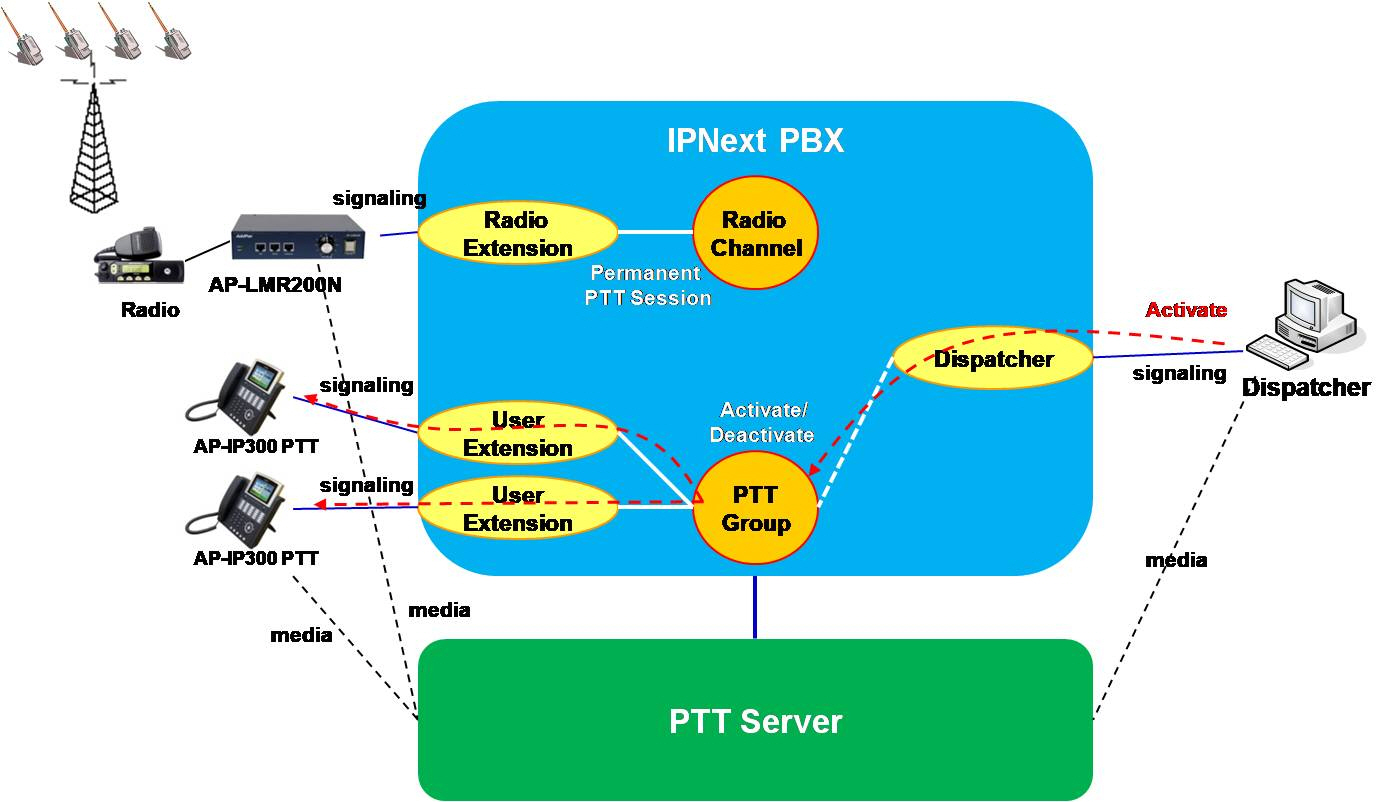

PTT Group Activation/Deactivation

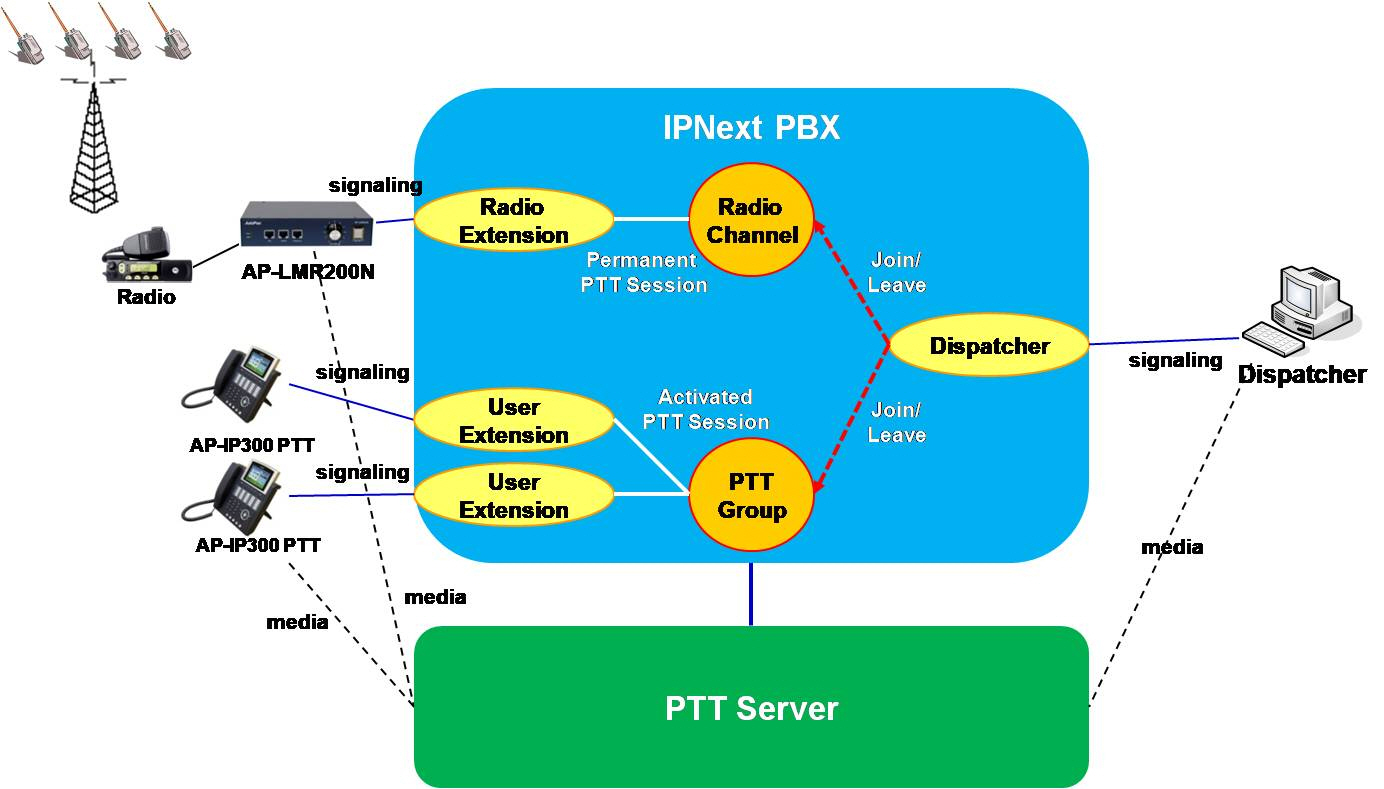

PTT Session Join-Leave

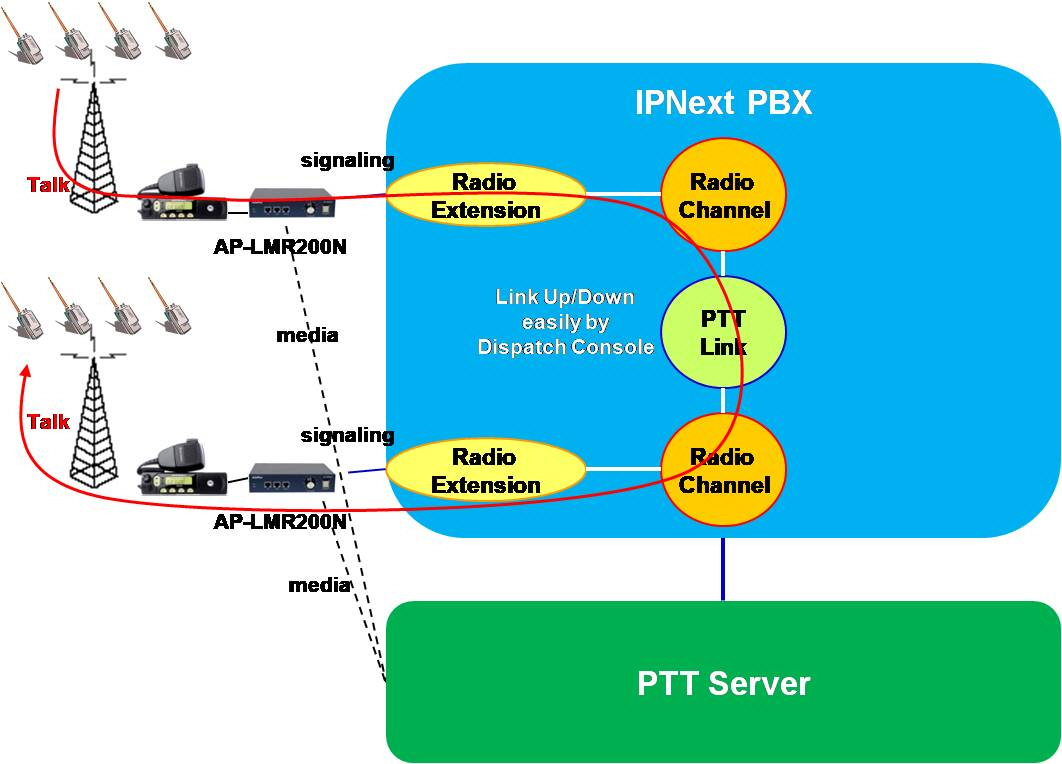

PTT Link (Link between two radio channels)

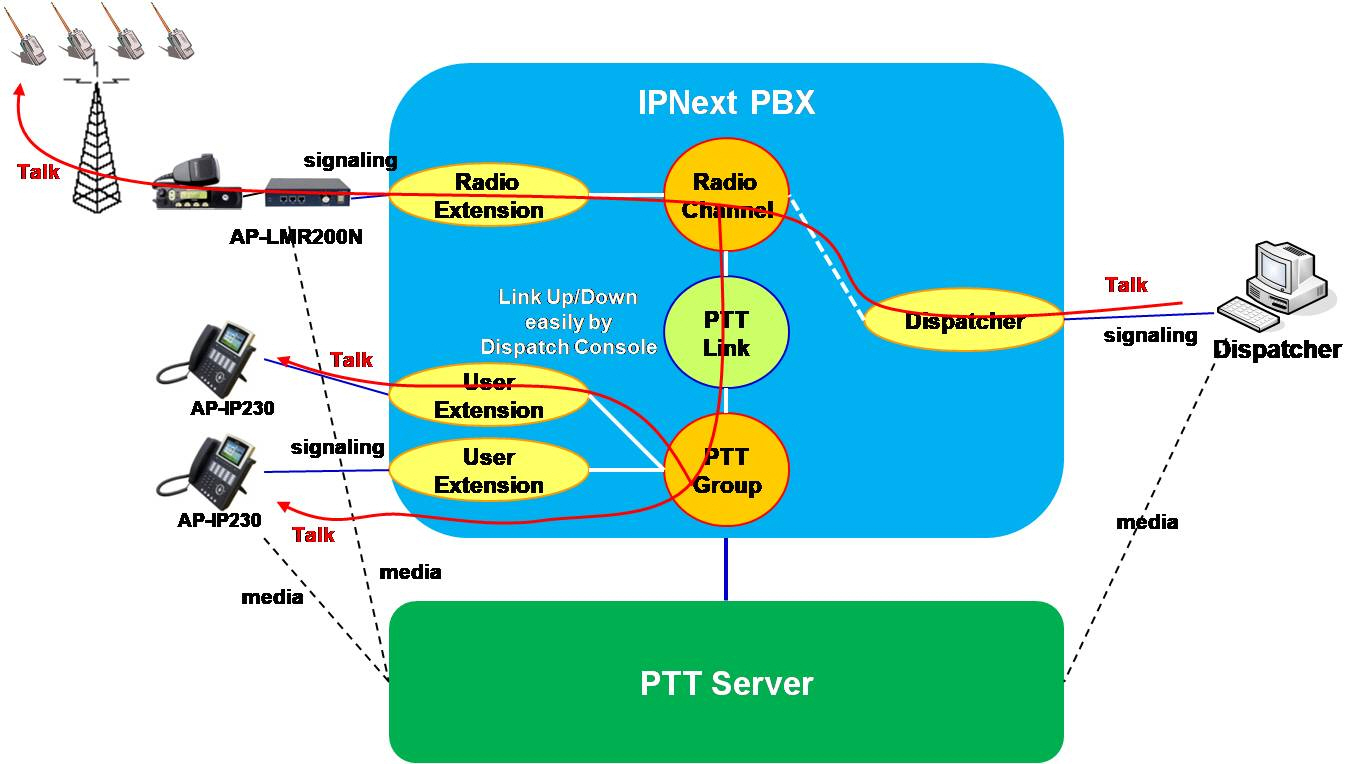

PTT Link (Link between radio channel and PTT phone group)

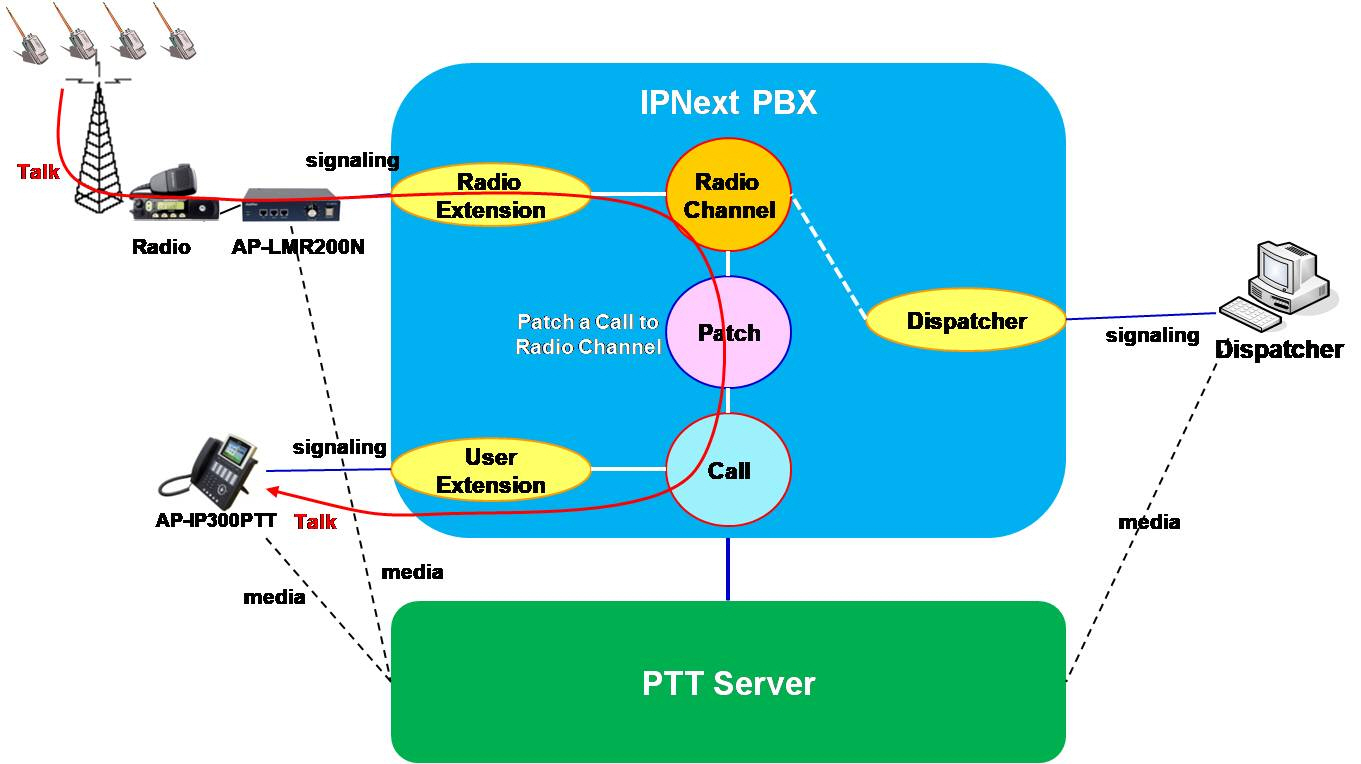

PTT Patch a Call to Radio Channel
펌웨어 업그레이드 가능한 구조
애드팍 스마트 RoIP 디스패쳐(dispatecher)는 기반의 윈도우 기반의 소프트웨어 구조이기 때문에 지속적인 기능개선이나 변경, 추가가 가능합니다. 기능추가, 변경이 있을 때마다 소프트웨어 업그레이드를 통하여 최신의 기능을 이용할 수 있습니다.
애드팍의 다양한 VoIP 및 비디오 솔루션 등은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 Smart RoIP Dispatcher 는 차세대 RoIP커뮤니케이션을 요구하는 고객에게 높은 만족을 드리는 솔루션이 될 것입니다.

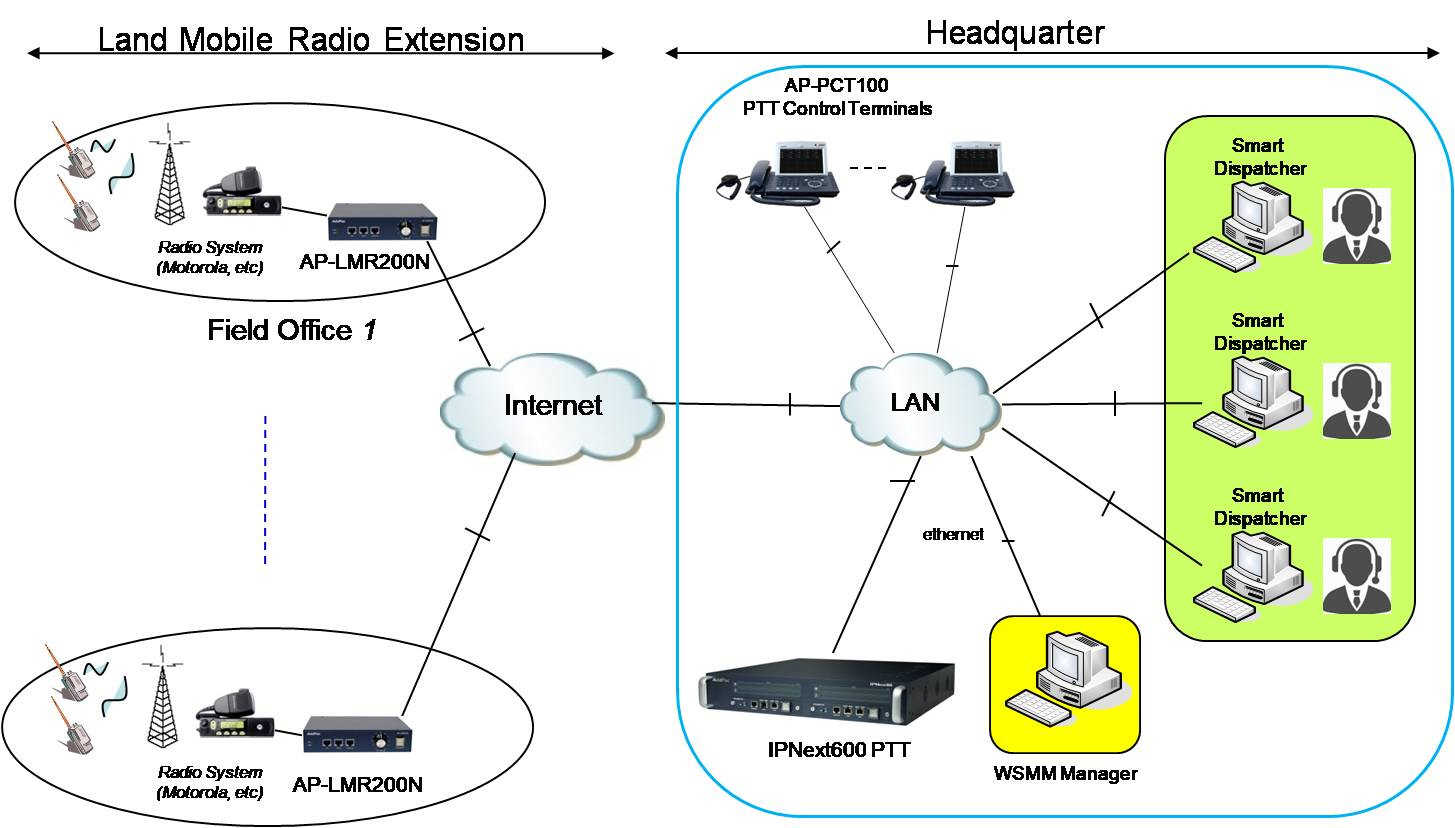

네트워크 다이아그램
4. 차세대 서버기반 음성 녹취 솔루션 AP-SoftNR-Voice

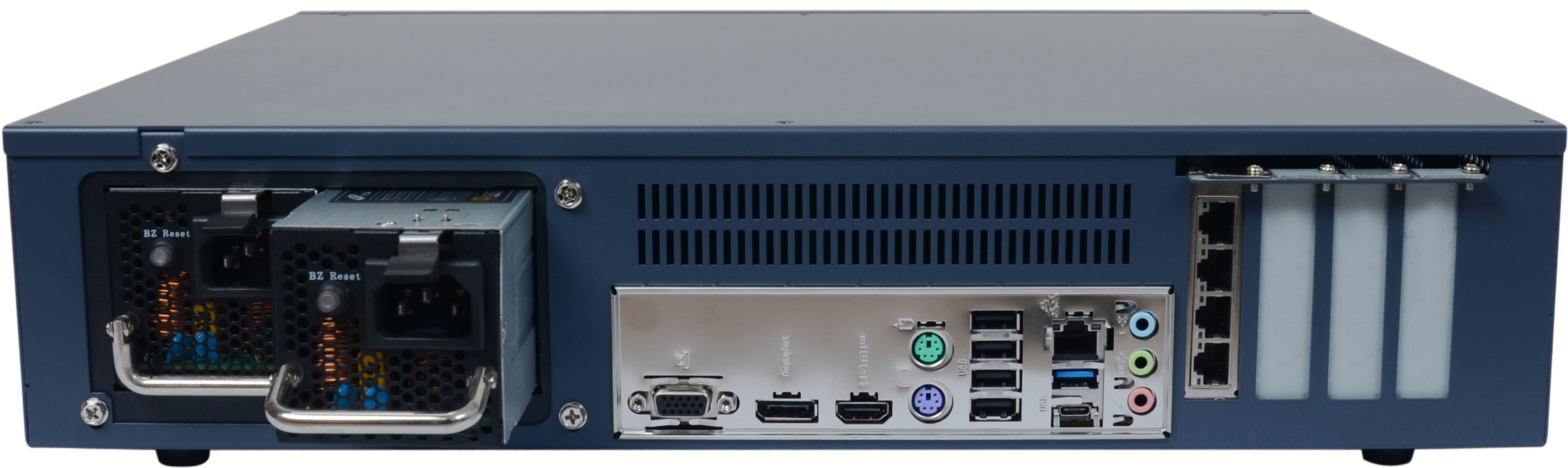

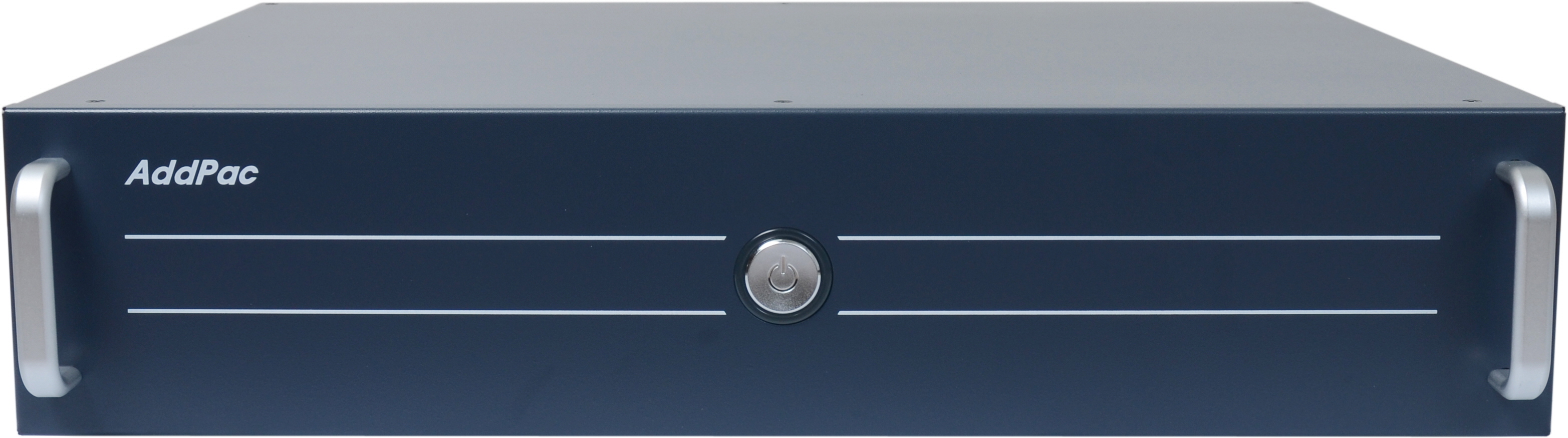

고성능 리눅스 서버 (AP-Server2)
AP-Server2 서버기반의 VoIP 음성 통화 녹취 저장 서버는 애드팍 IP 음성통화장치 (IP 교환기, IP전화기, IP음성비상통화장치, RoIP 무전기원격통화솔루션 등) 와 함께 사용되어 차세대 고성능 네트워크 기반의 디지털 음상통화 레코딩 및 프로세싱 기능을 제공합니다. 리눅스 OS 기반의 VoIP 음성콜 녹취기능을 지원하며SATA 타입의 SSD 를 탑재할 수 있도록 구성되어 있는 네트워크 음성통화 녹취 서버 장비 입니다. VoIP 음성 콜 녹취 데이터 저장용 SSD (512G, 1TB, 2TB외 ) 메모리 와 OS 및 어플리케이션 NVMe SSD (256G) 와 물리적으로 분리시켜 설계되어 안정성이 뛰어납니다. 이 제품의 전면부는 소프트 전원 Off 를 위해서 푸시버튼을 제공합니다. 후면부는 10/100/1000Mbps 기가 비트 인터페이스, USB 포트, HDMI 비디오 출력 인터페이스등을 지원합니다. 애드팍 ITMS(Integrate Telephony Management System) 솔루션과 같은 IP 텔레포니환경에서 특히 VoIP 통한 Radio over IP 텔레포니 구축시 PTT 그룹통화 및 VoIP 일대일 통화 음성 녹취서비스를 최적으로 지원합니다. 옵션으로 녹취서버 이중화서비스를 지원할 수 있도록 설계되었습니다.
주요특징
- IP 기반 VoIP 음성 콜녹취 솔루션
- 리눅스 OS 기반 VoIP 음성통화 녹취서버
- 무전기 PTT 그룹통화 및 VoIP 일대일 통화 녹취기능
- 녹취 서버 이중화 서비스 지원
- 다양한 애드팍 IP 음성통화장치 및 솔루션 (IP 교환기, IP전화기,VoIP 게이트웨이, IP음성비상통화장치, 무전기원격통화솔루션 등) 장치
- 고성능 프로세서 컴퓨팅 파워
- VoIP 음성콜 녹취데이터 저장용 SSD (1TB, 2TB) 메모리 와 OS 및 어플리케이션 NVMe SSD (256G) 와 물리적으로 분리사용
- MS 윈도우기반 VoIP 음성콜 녹취서버 운영관리 소프트웨어 (AP-SVRM)
- MS 윈도우기반 녹취데이터 백업 소프트웨어
- 네트워크 인터페이스 : 4포트 10/100/1000Mbps 기가비트 이더넷 포트 지원
- 모듈타입 전원이중화
- 엔디비아 하드웨어 엔진 : 옵션
- SSD(2테라) 및 메인메모리(16G) 기타 옵션

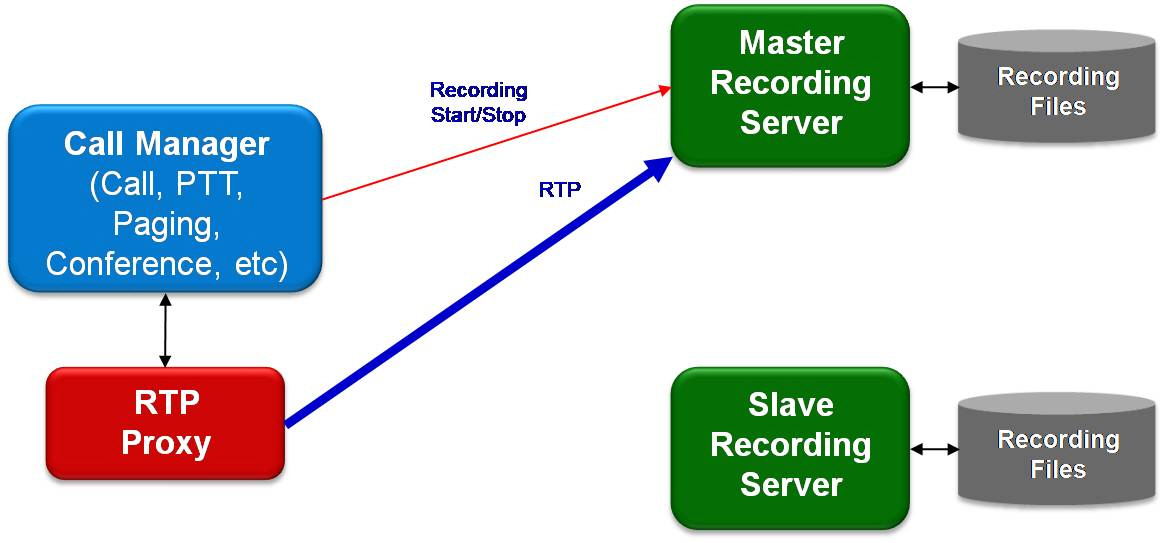

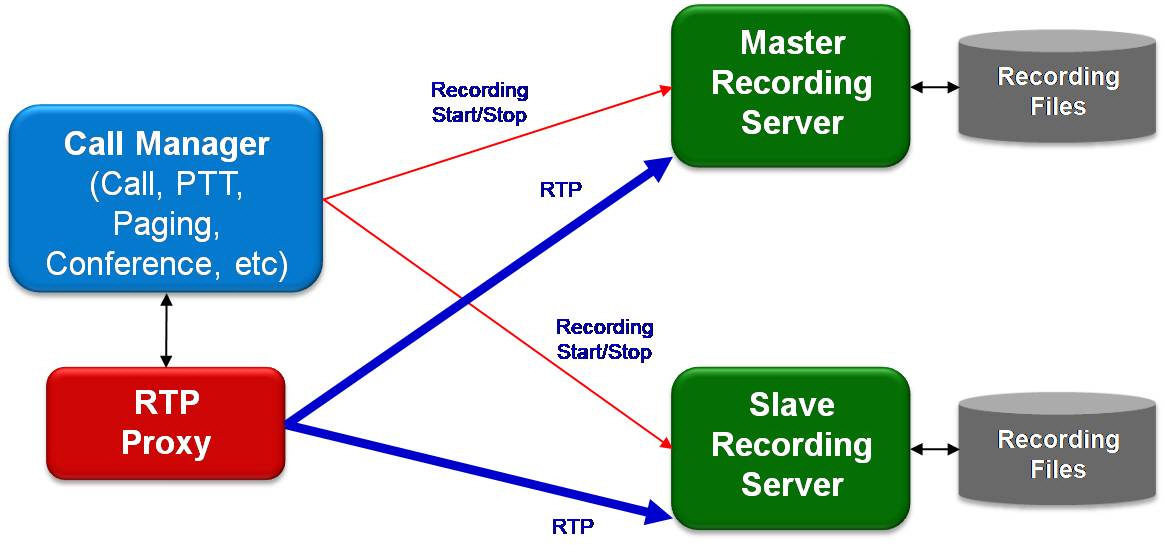

녹취서버 이중화 구성도 (시나리오 별)
1. Preference : 우선순위에 따라 녹취서버 선택
2. Random : 랜덤(Random) 방식에 따른 녹취서버 선택
애드팍 IP 음성 통화내용 녹취 솔루션은 외부에 IP 기반의 음성 레코딩 서버 (AP-SoftNR-Voice, ,etc)를 설치하여 비상시 통화 내용 음성 녹취 솔루션을 제공합니다. IP 기반의 통화내용 녹취 솔루션은 애드팍 IP 교환기의 RTP 프록시 기능을 사용하여 비상호출단말기와 관제실 IP 전화기간에 송수신 음성 정보를 IP 기반의 저장 서버에 전달하여 저장하는 기능을 수행합니다. 애드팍 IP 비상 호출 전화기 콜센터 솔루션은 RTP 미디어 전송 프로토콜과 SIP 표준 시그널링 프로토콜을 사용하기 때문에, 발신 번호 표시, 사용시간, 송수신 음성 신호 분리 기능등 다양한 정보를 지원할 수 있습니다.
MS-Window 기반의 소프트웨어 제공
애드팍 IP 음성 통화 녹취 저장 서버는 뛰어난 성능과 안정성을 기반으로 지금까지의 솔루션에서 꿈꾸기 어려웠던 실시간 고품질의 음성 통화 저장 솔루션을 제공합니다. End-Point (IP 영상전화기, etc) 에서 Capturing 된 음성 데이터는 IP 네트워크를 통해서 통화 녹취 저장 서버에 전송 됩니다. 저장된 음성 녹취 데이터는 애드팍의 MS Window 기반 음성 녹취 전용 프로그램을 통해서 스피커, Headset 에서 재생된 음성을 청취할 수 있습니다.
AP-SVRM IP 음성 녹취 서버 관리 소프트웨어
AP-SVRM (Smart Voice Recording Management Software) 는 애드팍테크놀러지의 차세대 IP 기반 음성 녹취 솔루션에서 음성 녹취서버 장비들을 위한 관리 소프트웨어 입니다.
AP-SVRM는 MS Window 기반의 PC 플랫포옴 환경에서 서버/클라이언트 방식으로 운영 될 수 있도록 구현 되었습니다. AP-NR5000 와 같은 음성 녹취저장 장비가 AP-SVRM 클라이언트 소프트웨어의 서버 장비가 됩니다.
사용자 등록 및 접근 제한 관리, 음성녹취 저장서버 상태관리, 녹취파일 관리, 녹취파일 파형 분석기능, Live 콜 리스트 및 모니터링 기능, 이벤트 관리기능, Recording Board 관리기능들을 지원하는 소프트웨어 입니다.

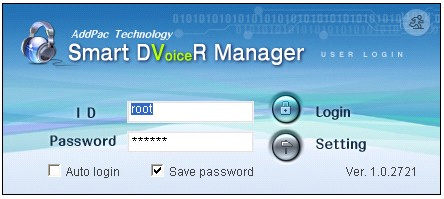

사용자 등록 및 접근 제한 관리기능 (User Management)
스마트 음성녹취 관리 소프트웨어는 등록된 관리자만 로그인 할 수 있도록 설계되어 있습니다. 사용자 등록정보는 사용자 이름, 사용자 ID, 사용자 패스워드 같은 정보를 등록할 수 있습니다. 로그인 초기화면에서 설정메뉴를 통하여 음성녹취서버의 IP 어드레스와 Port Number 를 설정할 수 있으며, 패스워드 저장기능을 통하여 자동로그인 기능을 제공합니다.

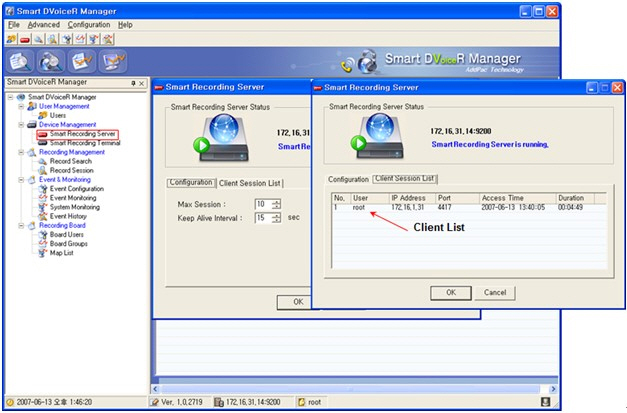

음성 녹취서버 상태 모니터링 기능 (Recording Server Status Monitoring)
음성 녹취 저장서버 상태 관리 기능에서는 설정기능과 클라이언트 접속 리스트를 보여주는 기능을 제공합니다. 설정기능은 최대 클라이언트 세션 개수를 설정하고 Keep Alive 시간을 설정 할 수 있습니다. 클라이언트 세션 보기에서는 현재 음성녹취저장서버에 연결된 클라이언트 세션 리스트를 보여줍니다.

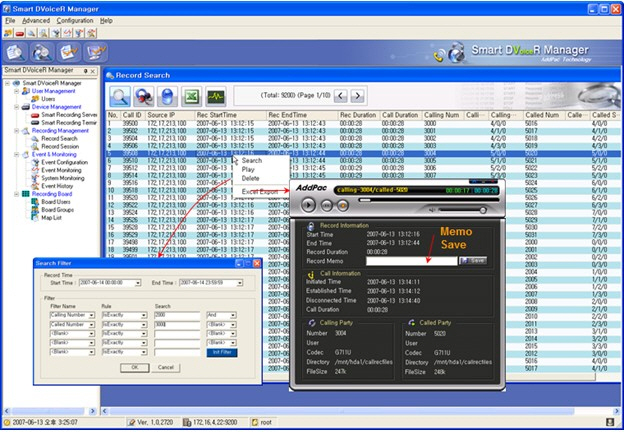

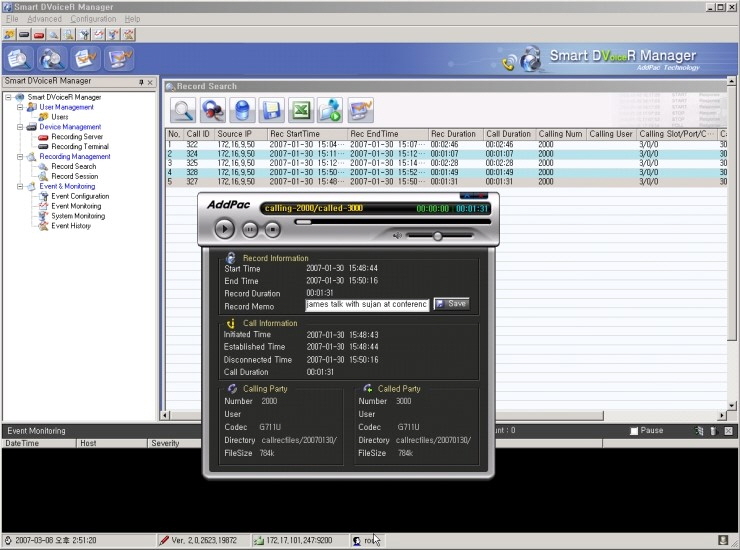

녹취파일 관리기능 (Recording File Management)
녹취된 음성파일을 관리하는 기능을 제공합니다. 검색 필터 및 엔진을 제공하여 손쉽게 원하게 시간대의 원하는 녹취파일을 리스트로 보여줄수 있으며 Play 기능, 삭제기능, Excel 파일 레포트 기능을 제공합니다. 검색된 파일을 클릭하면, 음성녹취정보, 통화기록, 착신번호, 발신번호 정보들을 제공하며, 미디어 플레이어는 Play/Seek/Pause/Resume/Stop 기능들을 지원합니다.

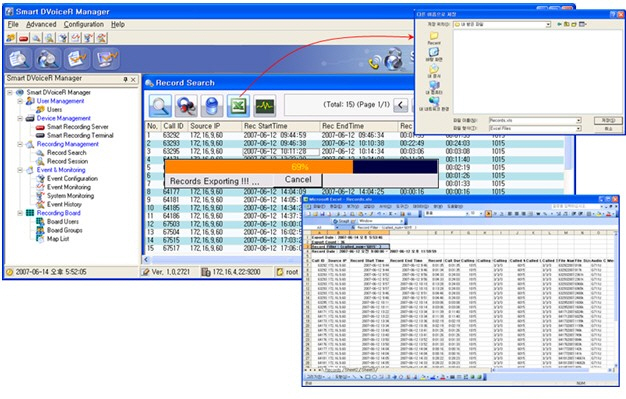

녹취파일 리스트 저장기능
음성녹취파일 관리기능에서 검색된 녹취음성파일을 리스트로 보여줄수 있으며, Excel Export 기능을 지원하며 검색된 녹취음성파일 리스트를 MS Excel 파일로 볼수 있도록 레포트 기능을 제공합니다.

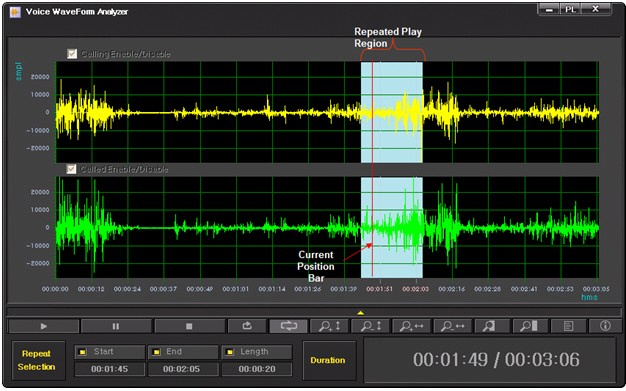

녹취 파일 파형 분석기 (Recording File Waveform Analyzer)
음성녹취파일 파형 분석기에서는 발,착신호에 대한 음성 파형을 그래픽으로 보여주는 기능을 제공합니다. 특정한 호에 대한 정밀한 파형분석이 필요한 경우에 사용될 수 있습니다. 구간 반복재생 기능, Time Domain Zoom In/Out 기능, Amplitude domain Zoom In/Out 기능, Bookmark 기능 등 다양한 기능을 제공합니다.

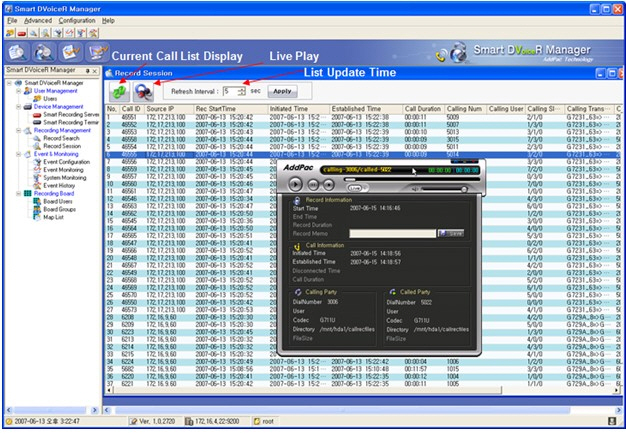

Live 음성 녹취 호 리스트 및 모니터링 (Live Call Recording List and Monitoring)
이 기능은 현재 녹취 진행중인 호에 대한 리스트를 보여주며, 해당정보를 클릭하면 발 착신호에 대한 상세한 정보를 제공하는 소프트웨어 기능 블록 입니다.

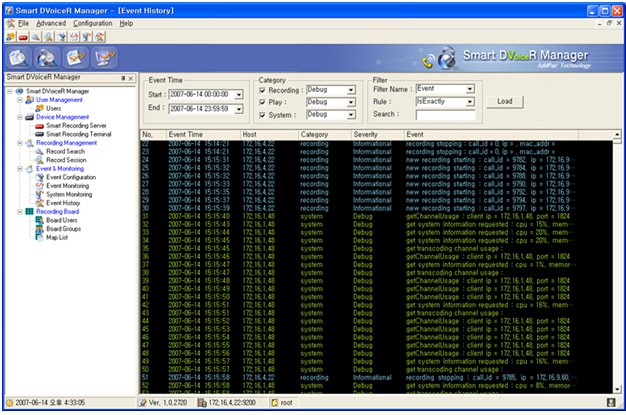

이벤트 관리기능 ( Event Management)
음성녹취 서버에 대한 이벤트 이력관리 기능을 지원합니다. 이벤트 설정기능에서는 이벤트가 발생되는(event source) 서버 어드레스 및 포트 넘버를 설정될 수 있으며, 이벤트 레벨 과 이벤트 logging 레벨을 사용자가 설정할 수 있도록 설계되었습니다. 이벤트 카테고리는 recording, play, system 세분야로 구분될 수 있습니다. 비상 경고음 발생여부에 대한 설정 기능을 제공합니다.

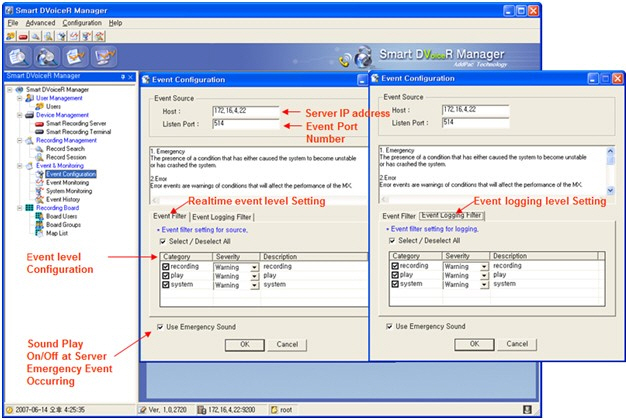

Event Configuration

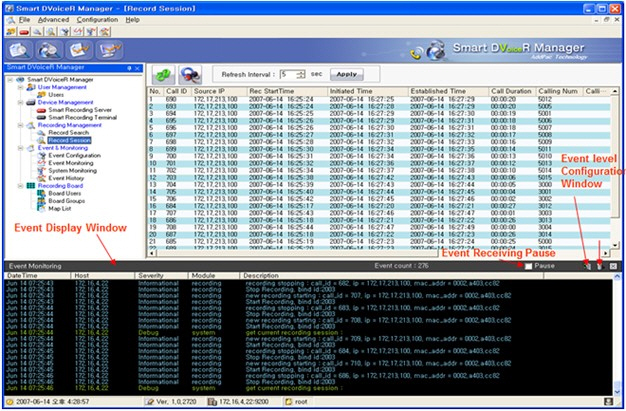

Event Monitoring

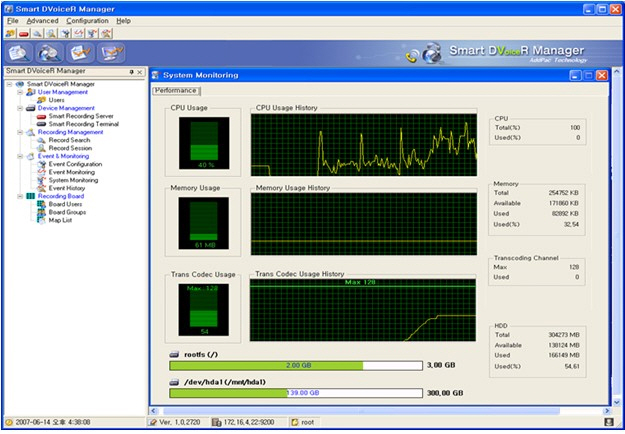

System Monitoring

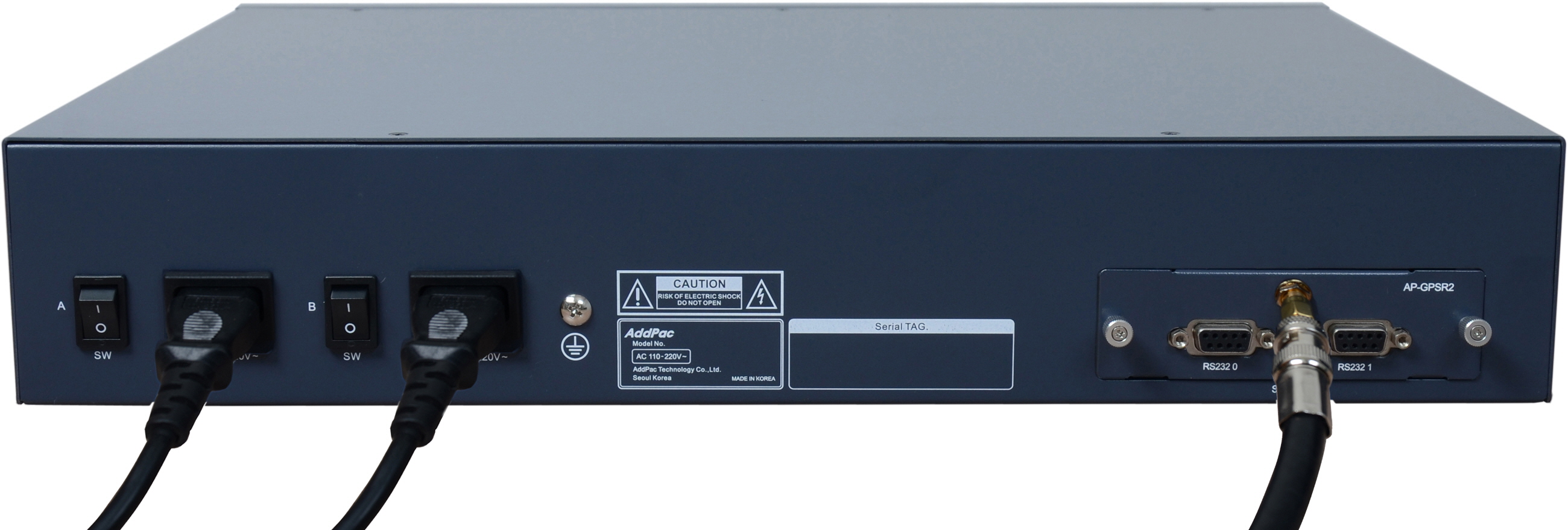

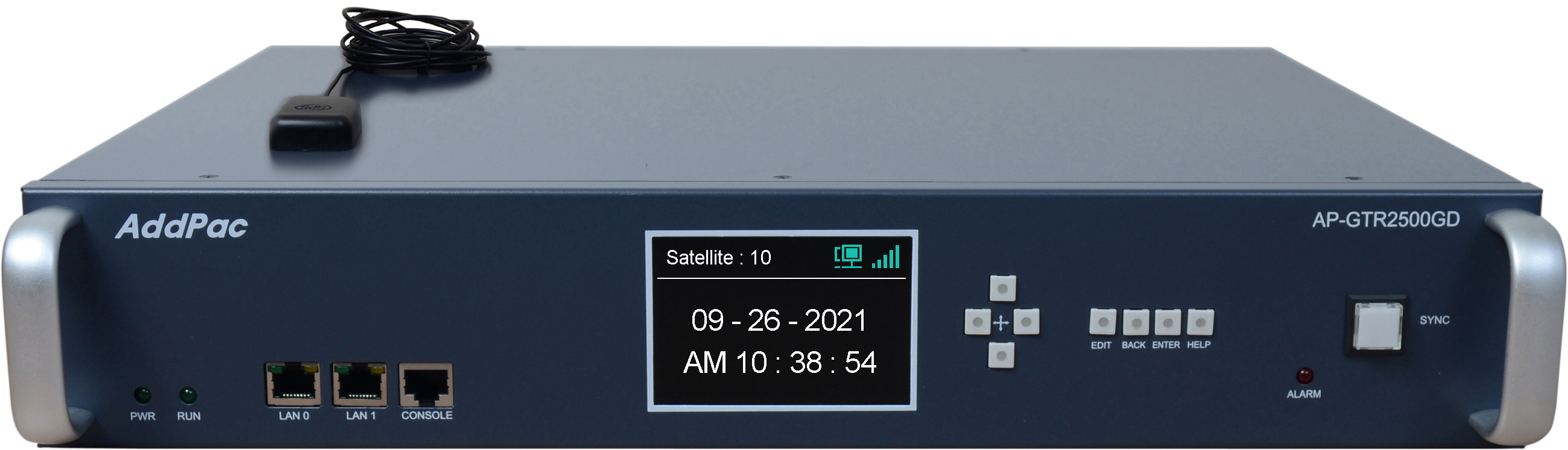

5.AP-GTR2500GD 전원이중화 GPS NTP 시각동기 서버
AP-GTR2500GD 임베디드 GPS NTP 서버는 3.5인치 칼라 LCD 장착, 전원이중화 기능, 2포트 기가비트 이더넷을 지원하며 GPS 시각동기장치가 하드웨어 모듈로 탑재되어, 위성 GPS신호로부터 정확한 시각정보를 수신하여 NTP (Network Time Protocol) 서버 기능을 수행하는 장치입니다. 국가 중요 보안 시설등 외부망과 분리된 네트워크 환경에서 자체적인 NTP 서버를 구축할때 사용되는 장비입니다. 정확한 시간 정보를 필요로 하는 CCTV VMS서버, NMS (Network Management System) 서버등 시각동기가 필요한 서버로 NTP 서비스 기능을 수행하는 장비입니다. IP기반의 네트워크 기반으로 설계되어 확장성 매우 뛰어나며 원격관리가 편리합니다. 정확한 시간 정보를 필요로 하는 영상감시·교통관리·환경/방재감시등 다양한 실시간 영상 응용 분야에 적용할 수 있습니다.

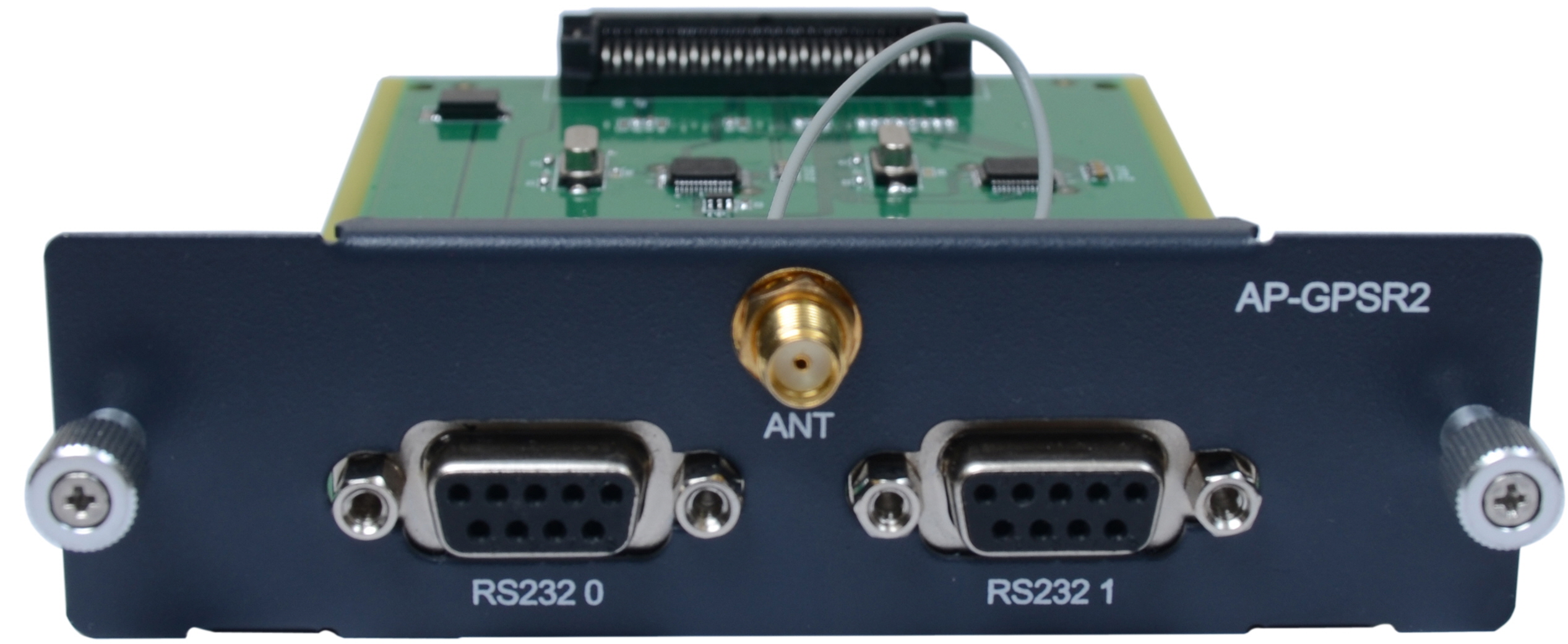

GPS 모듈카드 소개
AP-GTR2500GD 임베디드 GPS NTP 서버는 모듈타입형태의 AP-GPSR2 GPS 하드웨어 모듈보드를 탑재합니다. 모듈타입형태로 지원되어, 향후 유지보수, 장애처리 등시 손쉽게 대응할수 있습니다. 또한 GPS 수신하드웨어칩의 성능을 향후 업그레이드할때 유연하게 대응할수 있습니다. AP-GPSR2 보드는 한개의 GPS 안테나 입력 포트와 2개의 RS232C 인터페이스 포트를 지원합니다. RS232C 인터페이스 포트는 NEMA 프로토콜을 지원하여, 별도의 외부의 서버 등에서 GPS 관련 정보를 수신할때 필요로 합니다.
AP-GTR2500GD 주요특징
- GPS 기반 하드웨어 모듈을 장착한 임베디드 NTP (Network Time Protocol)서버
- 고성능 GPS 시각 동기 장치 솔루션
- IP 기반 GPS 시각 수신장치 (Location Free, etc)
- GPS 시각정보 전송을 위한 듀얼 RS232 포트
- GPS 시간정보 표시를 위한 3.5 인치 칼라 LCD 지원
- GPS 안테나 인터페이스 지원 : 실내용, 아웃도어 안테나 외
- 2포트 기가비트 이더넷 인터페이스 (4xRJ45) 지원
- 1포트 RS232C 포트 (RJ45) : 전문가용 CLI (Command Line Interface) 지원
- 디바이스 상태표시를 위한 블루 램프(Blue LAMP) 지원
- 디바이스 설정및 관리를 위한 스마트 웹 관리 소트프웨어 탑재
- 원격 펌웨어 업그레이드 가능한 시스템 구조
- 전원 이중화 기능 탑재
- 듀얼(2) DB-9 RS232C 인터페이스 (NMEA (The National Marine Electronics Association) 프로토콜 지원)
- 19인치 랙 마운트 장착 가능 (브라켓 지원)
- 듀얼 주파수 RF 수신단을 사용하여 두개의 GNSS 시스템(예 : GPS(미국), GLONASS(러시아), BeiDou(중국)) 동시 수신 가능, (GPS(미국), GLONASS(러시아)) 또는 (GPS(미국), Beiou(중국))
- 기본설정 : GPS (SBAS 와 QZSS(일본,호주) 포함), Galileo 와 GLONASS 동시수신 모드
- QZSS 와 SBAS(GPS 부가서비스) 는 GPS 시스템과 동일 주파수 대역 사용
- 진보된 RF 설계 아키텍쳐와 간섭방지 기능은 안좋은 GNSS 환경에서도 최대 성능 지원
- 안티재밍 테크놀러지 탑재

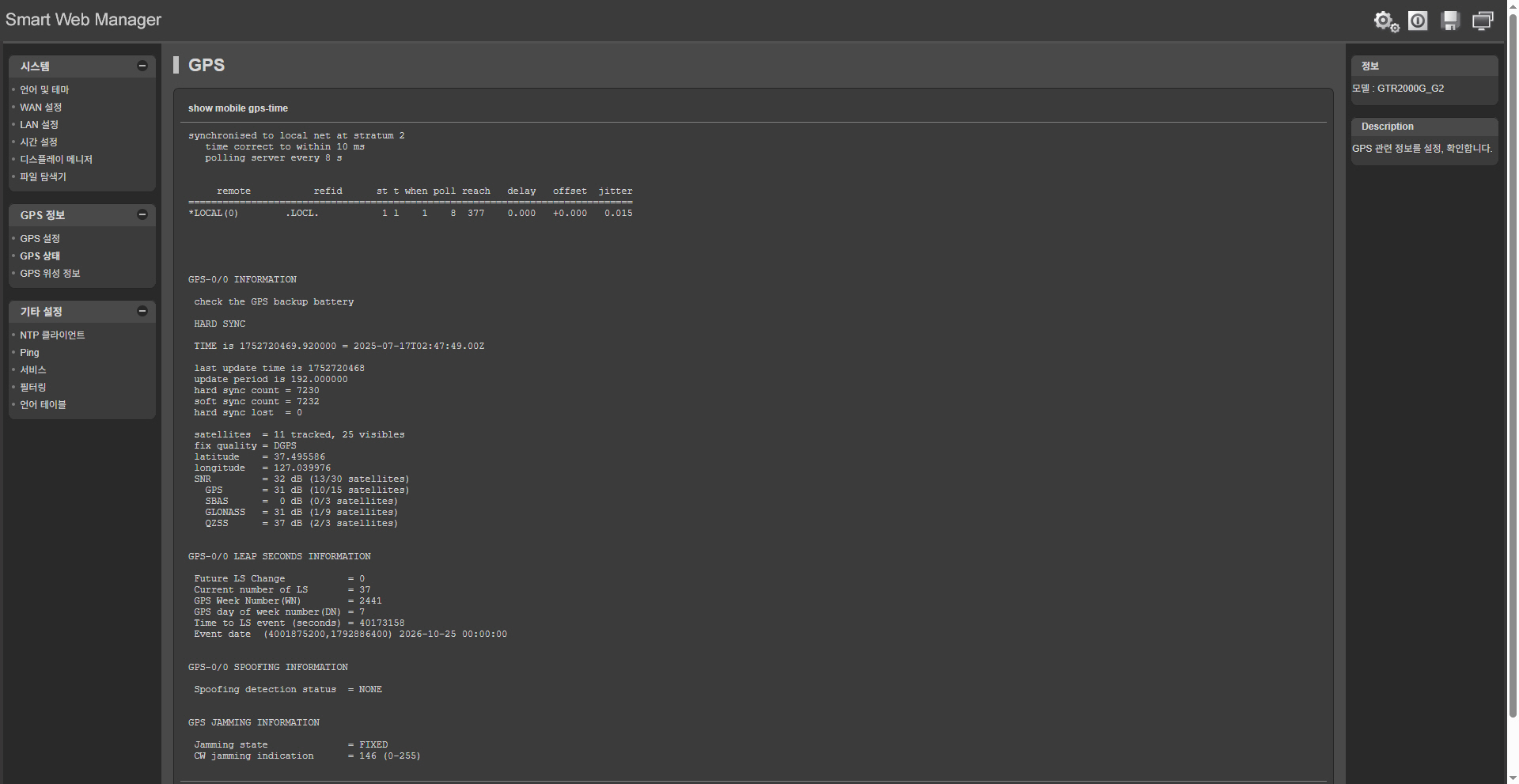

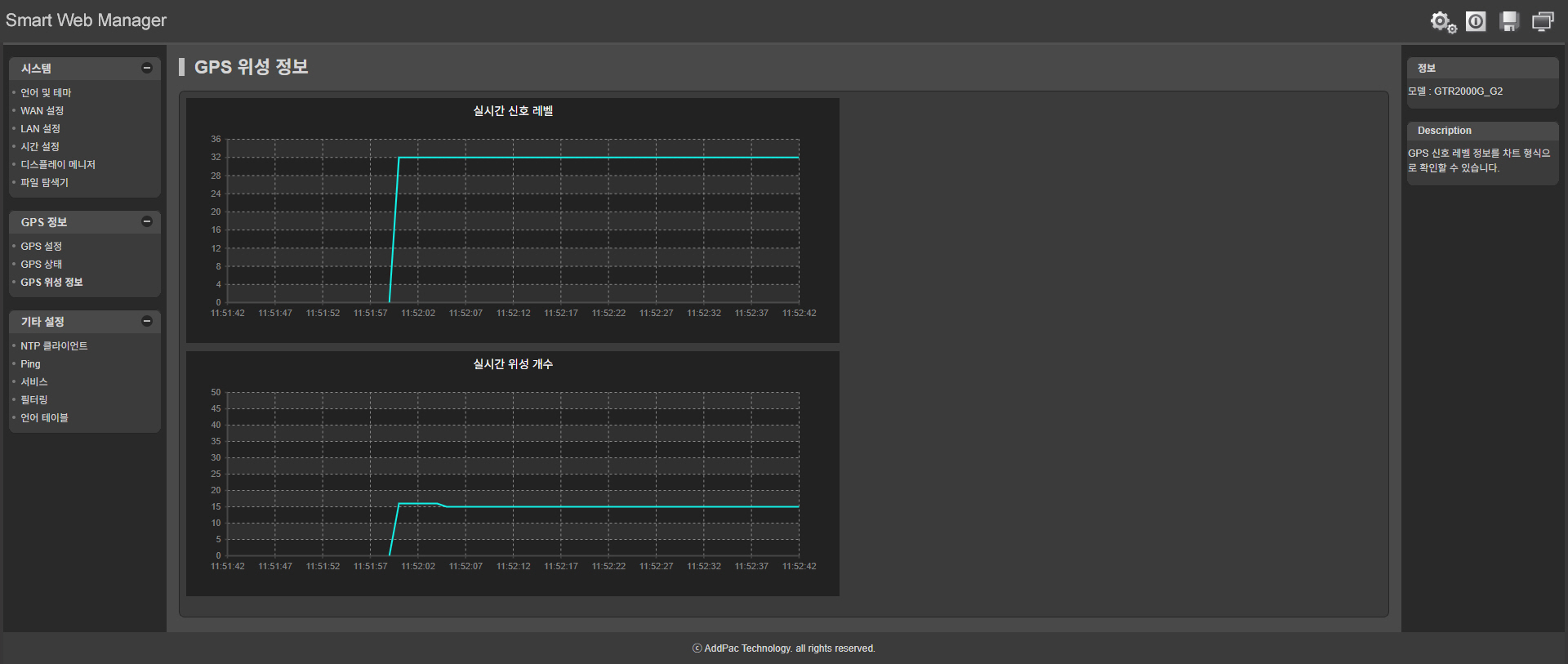

- GPS 신호세기 실시간 표시기능 (LCD, 스마트 웹 관리 메니져 : 그래픽으로 표시 ), GPS 안테나 설치시 유용
- 패시브 & 액티브 GPS 안테나를 위한 최적의 성능 지원
- 최대 업데이트 레이트 : 10Hz
- 타임펄스 정확성 : 30ns~60ns
AP-GTR2500GD 주요기능 리스트
- GNSS (Global Navigation Satellite System) 상태 체크 기능
- IPv4 / IPv6 어드레스체계 동시지원 (NTPv4, NTPv6)
- NTP 프로토콜 처리 성능
- 200m 롱 GPS 안테나 케이블지원
- 기가비트 이더넷 포트 지원 (2포트, 독립이더넷)
- 윤초기능
- NTP 클라이언트 IP 어드레스 표시기능
- 이벤트 로그 전송 기능
- GPS 안테나 최적위치 선정을 위한 실시간 GPS SNR 표시기능 (3.5인치 LCD 및 스마트웹 메니져에 표출)
- PING (Keep Alive) 기능
- 전원이중화 기능
- 안티재밍 테크놀러지 (GPS 재밍 및 스푸핑 검출기능)
- GPS Week Number Rollover 문제
- GPS 안테나 브릿지 솔루션
- 고성능 GPS 아웃도어 안테나 솔루션
- 기본프토토콜(HTTP,Telnet, ftp) 외에 보안프로토콜 신규지원 (HTTPS, SSH, SFTP)

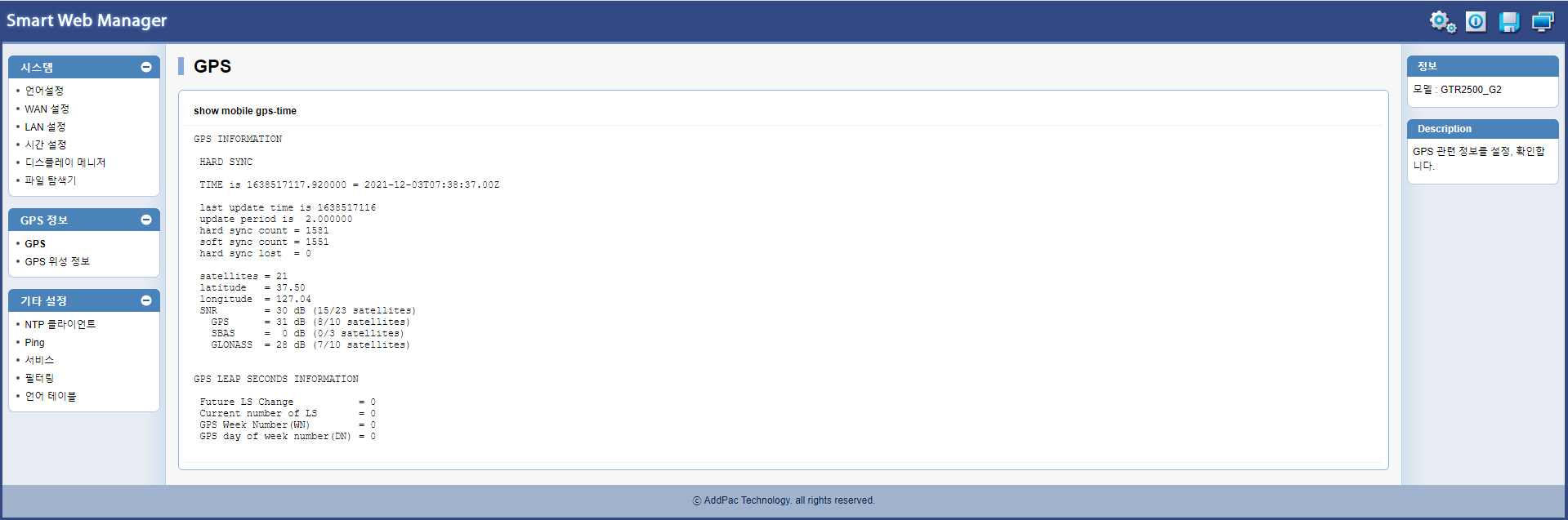

- 스마트웹 관리 메니져 소프트웨어 (HTTP, HTTPS)
- 전문가용 CLI (Command Line Interface) 지원 (Telnet, SSH, RS232C Console Port)
- IRIG-B 인터페이스 카드 지원
- 웹 관리 메니져 소프트웨어 다크앤 블랙 UI 기능 추가
스마트웹 관리 메니져 소프트웨어 다크앤 블랙 사용자 유저 인터페이스 기능 추가
AP-GTR2500GD 임베디드 GPS NTP (Network Time Protocol) 서버의 스마트 웹관리 메니져의 사용자 유저인터페이스는 사용자의 장시간 모니터 노출시 시각적 피로도를 줄이기 위해 기존 디자인외에 다크앤블랙 칼라로 디자인을 새롭게 추가 하게되었습니다.
스마트 웹 메니져 관리소프트웨어에서 언어부분에서 테마(Theme)를 선택해서 원하는 색깔 디자인을 선택할 수 있게 되었습니다. 기존에 납품된 제품들은 펌웨어 업그레이드를 통해서 다크앤블랙 UI 기능을 지원할수 있습니다.

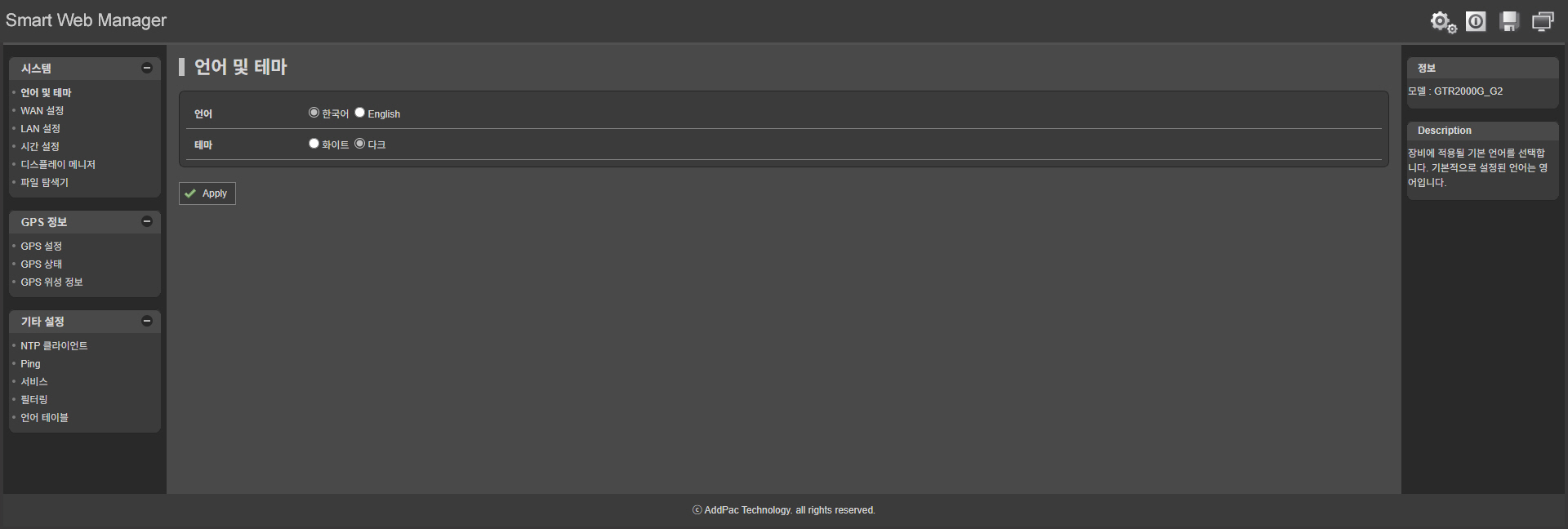

언어 및 테마 (칼라 테마 선택)
스마트웹메니져 (기존 화이트 칼라)

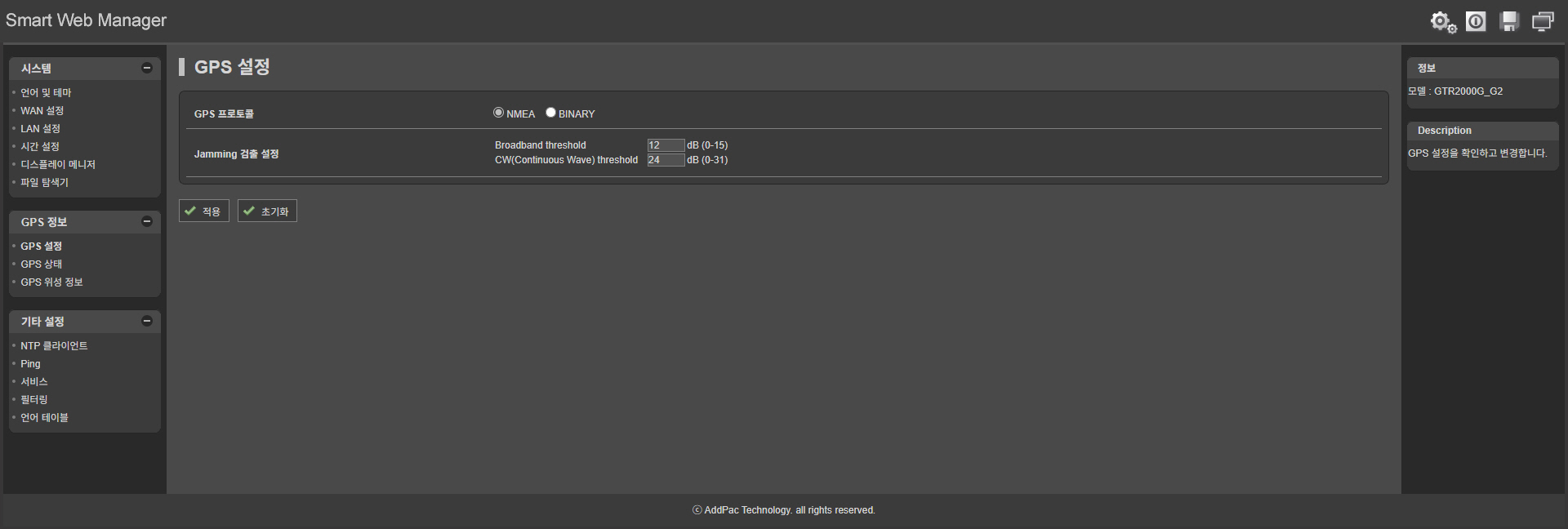

스마트웹메니져 (다앤블랙 UI, 추가)

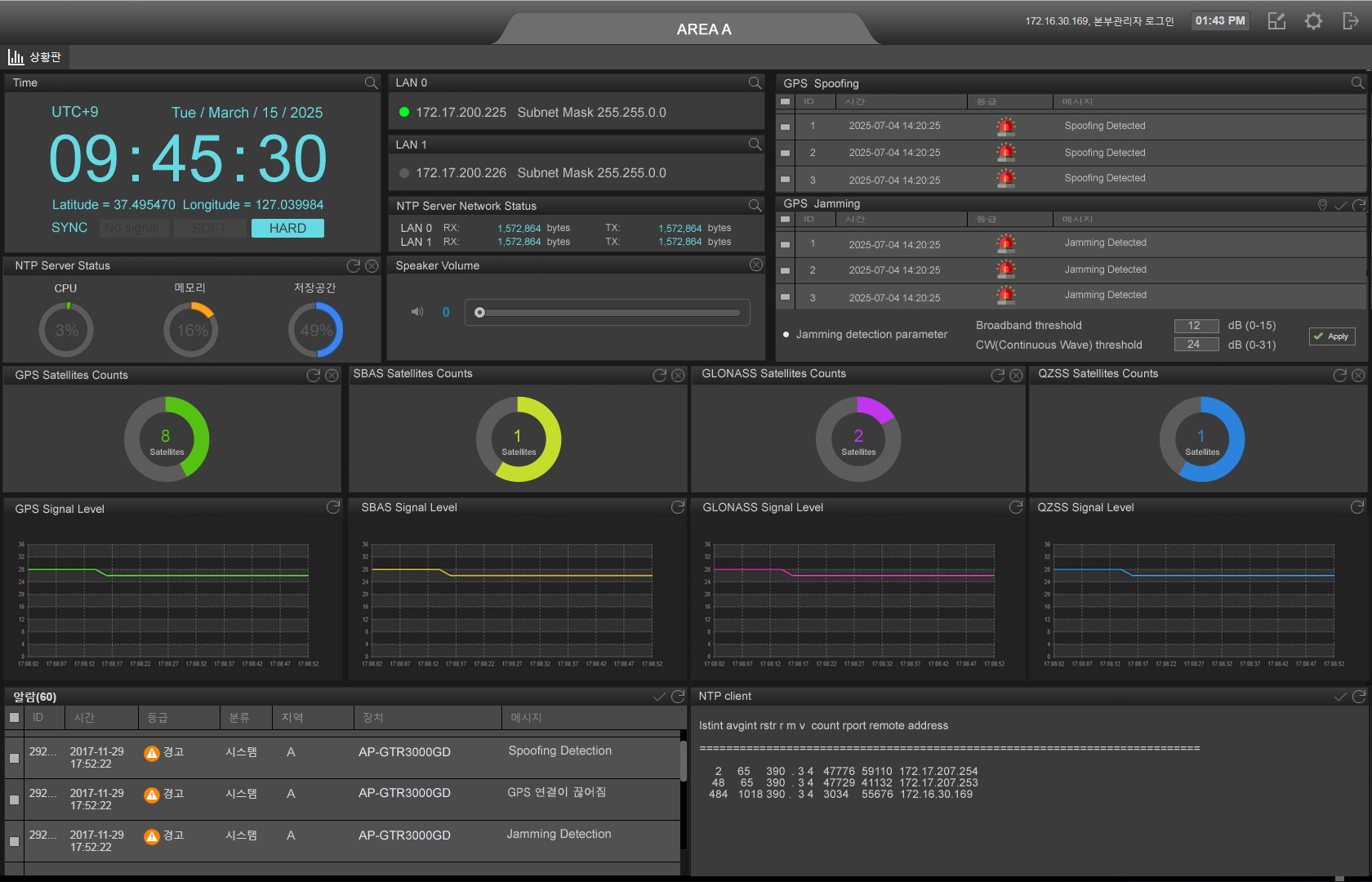

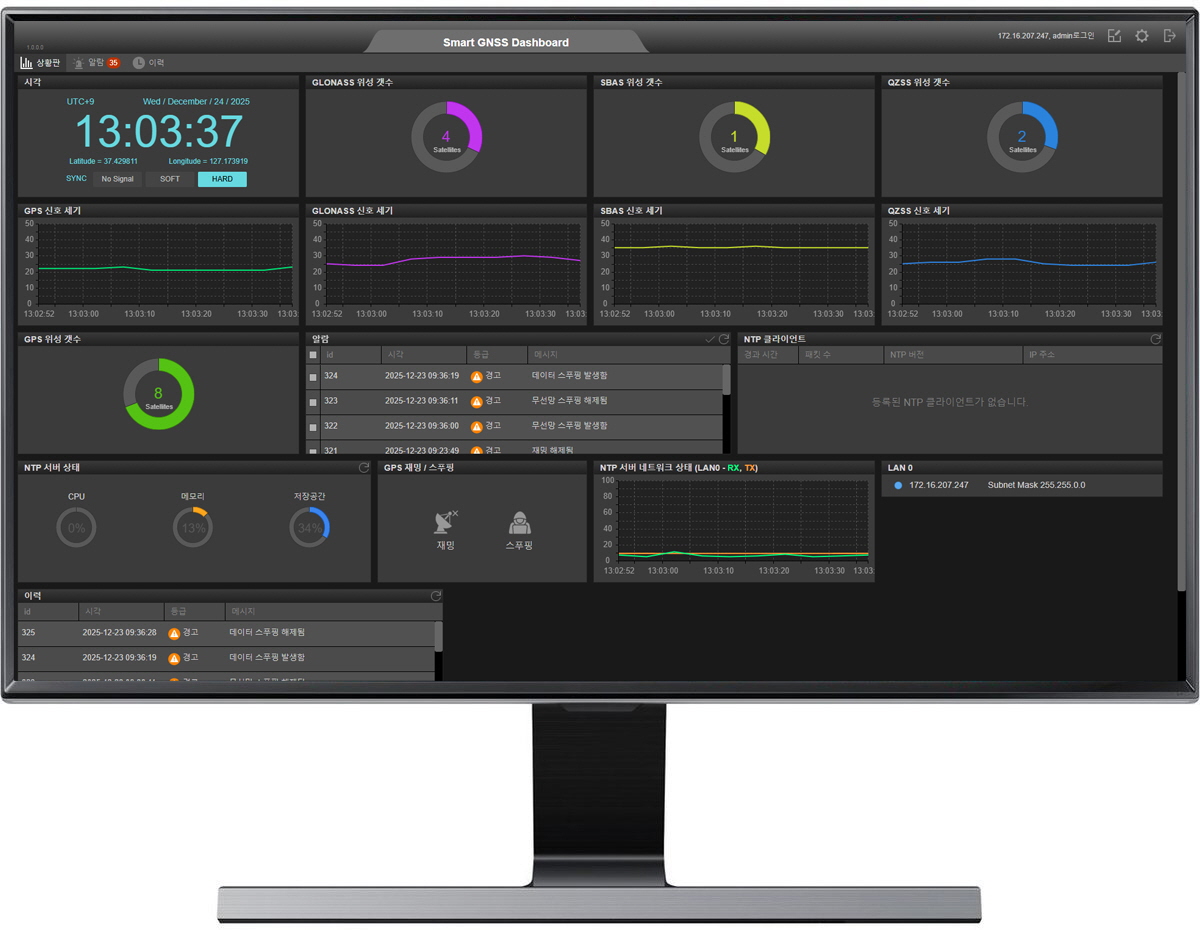

GPS 시각동기 서버 GNSS 대시보드 (Dash Board) 소프트웨어 (옵션)
윈도우OS 스마트 GPS 시각동기 서버 GNSS 대쉬보드 (Dash Board) 소프트웨어 데모 :
기가비트 임베디드 GPS NTP (Network Time Protocol) 서버의 스마트 GNSS 대시보드 소프트웨어는 윈도우 OS 환경에서 그래픽하게 직관적으로 GPS 시각동기서버의 시각정보, 위성정보, 신호정보, 알람정보 들을 실시간으로 표시해 주는 소프트웨어 입니다. GNSS 대시보드 소프트웨어의 사용자 유저인터페이스는 대쉬보드 구성을 사용자가 원하는 화면구성을 이동배치 할 수 있게 설계 되었으며, 사용자의 장시간 모니터 노출시 시각적 피로도를 줄이기 위해 다크앤블랙 칼라로 디자인 하였습니다.
GNSS (Global Navigation Satellite System) 대시보드 소프트웨어 주요기능
1. 다크앤 블랙 디자인
2. GPS 시각정보 표시 기능
3. GPS 칩셑 연결 상태표시 (하드싱크, 소프트싱크, No Signal)
4. GPS 좌표 표시
5. GPS, GLONASS 외 SBAS,QZSS 위성 갯수 및 위성 신호 세기 실시간 표시
6. GPS NTP 서버 시스템 상태표시 (CPU 사용률, 메모리, 저장공간)
7. LAN0, LAN1 네트워크 송수신 트래픽 표시기능
8. GPS 시각동기서버 알람표시 기능
9. GPS 시각동기서버 이력표시 기능
10. GPS 스푸핑 검출표시 기능 (아이콘)
11. GPS 재밍 상태 표시 기능 (아이콘)
12. NTP 클라이언트 리스트 표출기능
13. GPS 시각동기서버 접속관리자 표출기능
