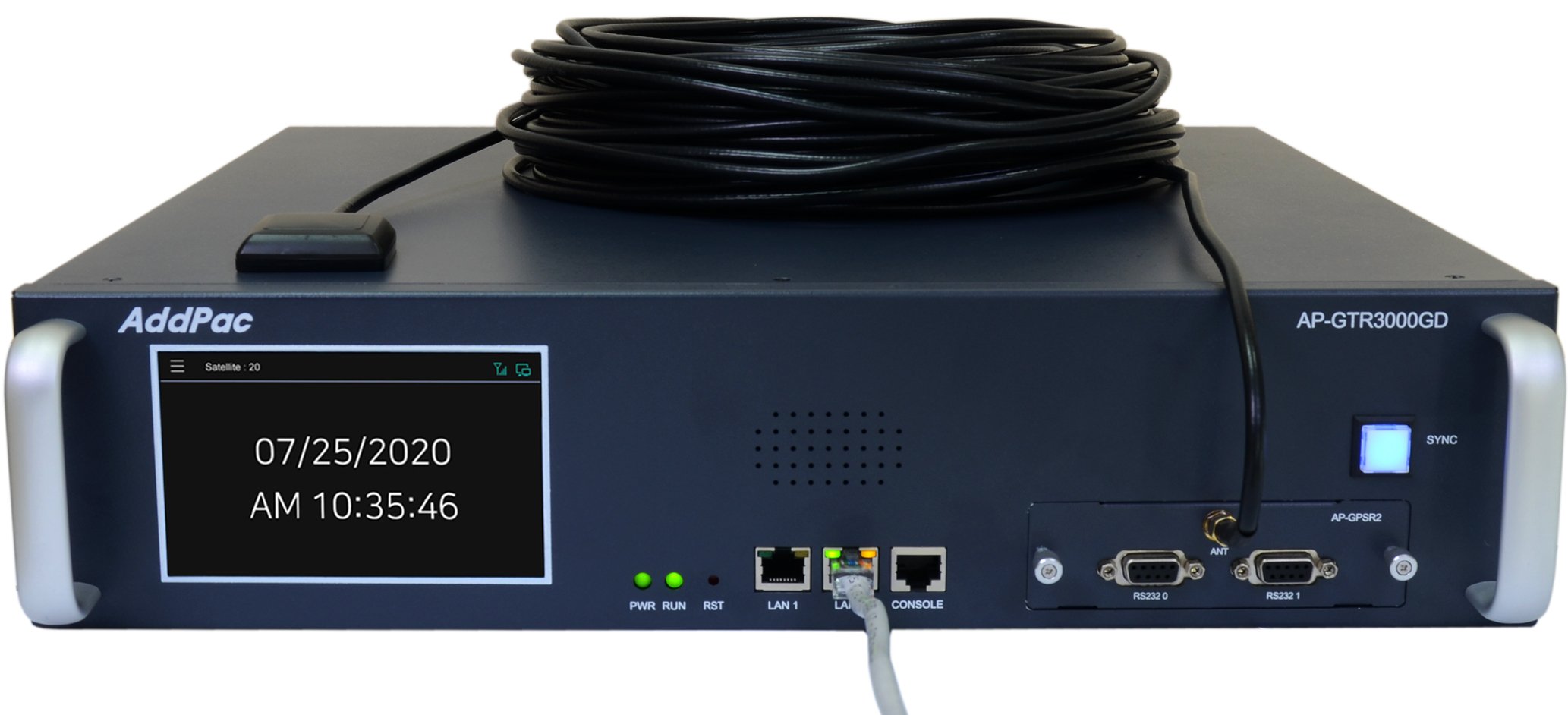

AP-GTR3000GD 고성능 임베디드 GPS NTP 서버는 터치스크린 지원 5인치 칼라 LCD 장착, 모듈타입 전원이중화 기능, 2포트 기가비트 이더넷을 지원하며 GPS 시각동기장치가 하드웨어 모듈로 탑재되어, 위성 GPS신호로부터 정확한 시각정보를 수신하여 NTP (Network Time Protocol) 서버 기능을 수행하는 장치입니다. 국가 중요 보안 시설등 외부망과 분리된 네트워크 환경에서 자체적인 NTP 서버를 구축할때 사용되는 장비입니다. 정확한 시간 정보를 필요로 하는 CCTV VMS서버, NMS (Network Management System) 서버등 시각동기가 필요한 서버로 NTP 서비스 기능을 수행하는 장비입니다. IP기반의 네트워크 기반으로 설계되어 확장성 매우 뛰어나며 원격관리가 편리합니다. 정확한 시간 정보를 필요로 하는 영상감시·교통관리·환경/방재감시등 다양한 실시간 영상 응용 분야에 적용할 수 있습니다.
주요특징
- GPS 기반 하드웨어 모듈을 장착한 임베디드 NTP (Network Time Protocol)서버
- 고성능 GPS 시각 동기 장치 솔루션
- IP 기반 GPS 시각 수신장치 (Location Free, etc)
- GPS 시각정보 전송을 위한 듀얼 RS232 포트
- GPS 시간정보 표시를 위한 터치스크린 지원 5인치 칼라 LCD (800x480) 해상도 지원
- 터치스크린 음향을 위한 내부스피커 지원 (비프음 외)
- GPS 안테나 인터페이스 지원 : 실내용, 아웃도어 안테나 외
- 2포트 기가비트 이더넷 인터페이스 (RJ45) 지원
- 1포트 RS232C 포트 (RJ45) : 전문가용 CLI (Command Line Interface) 지원
- 디바이스 상태표시를 위한 블루 램프(Blue LAMP) 지원
- 디바이스 설정및 관리를 위한 스마트 웹 관리 소트프웨어 탑재
- 원격 펌웨어 업그레이드 가능한 시스템 구조

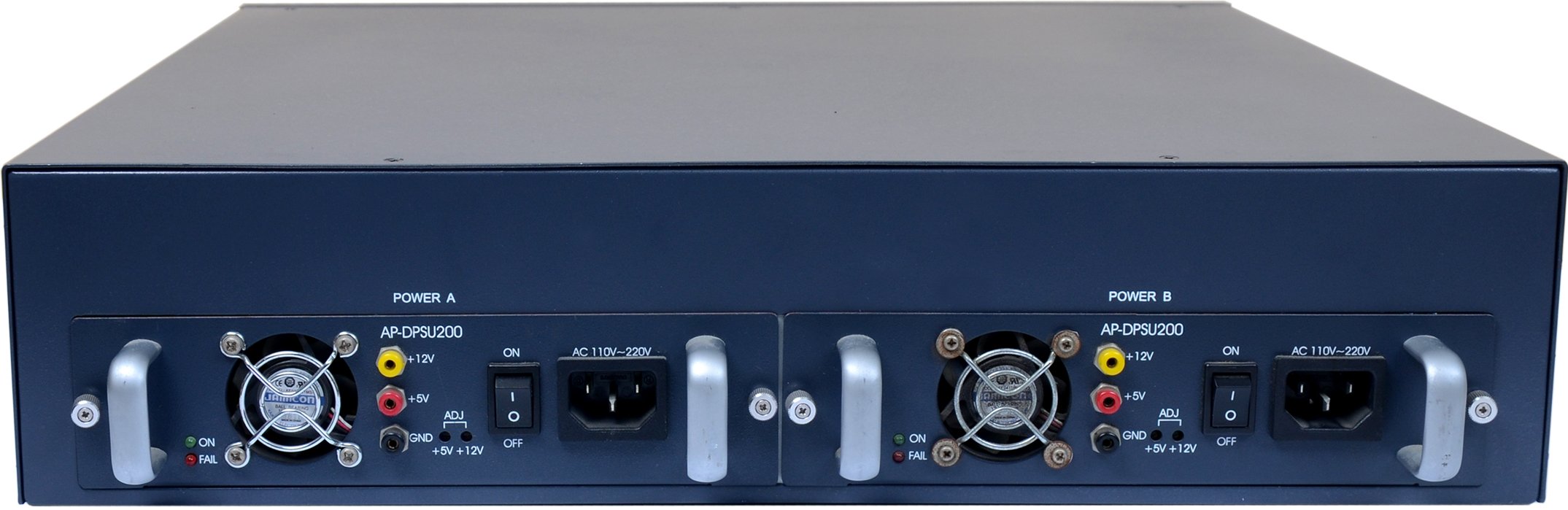

- 모듈 타입 시스템 전원 이중화 기능 탑재 (듀얼 파워 서플라이) : 유지보수용이, 탈장착 파워 모듈, 장에서 파워모듈만 교체가능
- 듀얼(2) DB-9 RS232C 인터페이스 (NMEA (The National Marine Electronics Association) 프로토콜 지원)
- 19인치 랙 마운트 장착 가능 (브라켓 지원)
- 듀얼 주파수 RF 수신단을 사용하여 두개의 GNSS 시스템(예 : GPS(미국), GLONASS(러시아), BeiDou(중국)) 동시 수신 가능
- 기본설정 : GPS (SBAS 와 QZSS(일본,호주) 포함 ) 와 GLONASS 동시수신 모드
- QZSS 와 SBAS(GPS 부가서비스) 는 GPS 시스템과 동일 주파수 대역 사용
- 진보된 RF 설계 아키텍쳐와 간섭방지 기능은 안좋은 GNSS 환경에서도 최대 성능 지원
- 안티재밍 테크놀러지 탑재
- GPS 신호세기 실시간 표시기능 (LCD, 스마트 웹 관리 메니져 : 그래픽으로 표시 ), GPS 안테나 설치시 유용
- 패시브 & 액티브 GPS 안테나를 위한 최적의 성능 지원
- 최대 업데이트 레이트 : 10Hz
- 타임펄스 정확성 : 30ns~60ns
주요기능 리스트
- GNSS (Global Navigation Satellite System) 상태 체크 기능
- IPv4 / IPv6 어드레스체계 동시지원 (NTPv4, NTPv6)
- NTP 프로토콜 처리 성능
- 200m 롱 GPS 안테나 케이블지원
- 기가비트 이더넷 포트 지원 (2포트, 독립이더넷)
- 윤초기능
- NTP 클라이언트 IP 어드레스 표시기능
- 이벤트 로그 전송 기능
- GPS 안테나 최적위치 선정을 위한 실시간 GPS SNR 표시 기능 (5인치 LCD 및 스마트웹에 표출)
- PING (Keep Alive) 기능
- 모듈 타입 전원이중화 Hot-SWAP 기능
- 안티재밍 테크놀러지 (GPS 재밍 및 스푸핑 검출기능)
- GPS Week Number Rollover 문제
- GPS 안테나 브릿지 솔루션
- 전면 LCD 창에 시각표시 기능외에 요일 표시기능 추가
- 아웃도어용 고성능 GPS 안테나 솔루션
- LAN 포트 이중화 기능 (Virtual IP)
- 확장된 보안프로토콜 기능 ( HTTPS, SSH, SFTP)
- 스마트웹 관리 메니져 소프트웨어 다크앤 블랙 사용자 유저 인터페이스 기능
- GPS 모듈 카드 솔루션 (AP-GPSR2, AP-GPSR1-RS485, AP-GPSR1-IRIGB)
- GPS 시각동기 서버 GNSS 대쉬보드 (Dash Board) 소프트웨어
- 홀드오버-(Holdover) 서비스 기능 (GPS 안테나 단절시)
- 고정밀도 OCXO GPS 모듈 카드 솔루션 (AP-GPSR2-N2) : 옵션
- 4개의 GNSS (GPS(미국), Galileo(유럽), GLONASS(러시아), Baidou(차이나)) 중에서 2개 선택기능 (Smart Web Manager)
- AP-GPSR2-N1 GPS 카드 솔루션(옵션) : 4개의 GNSS(GPS,Galileo,GLONASS, Baidou) 동시지원

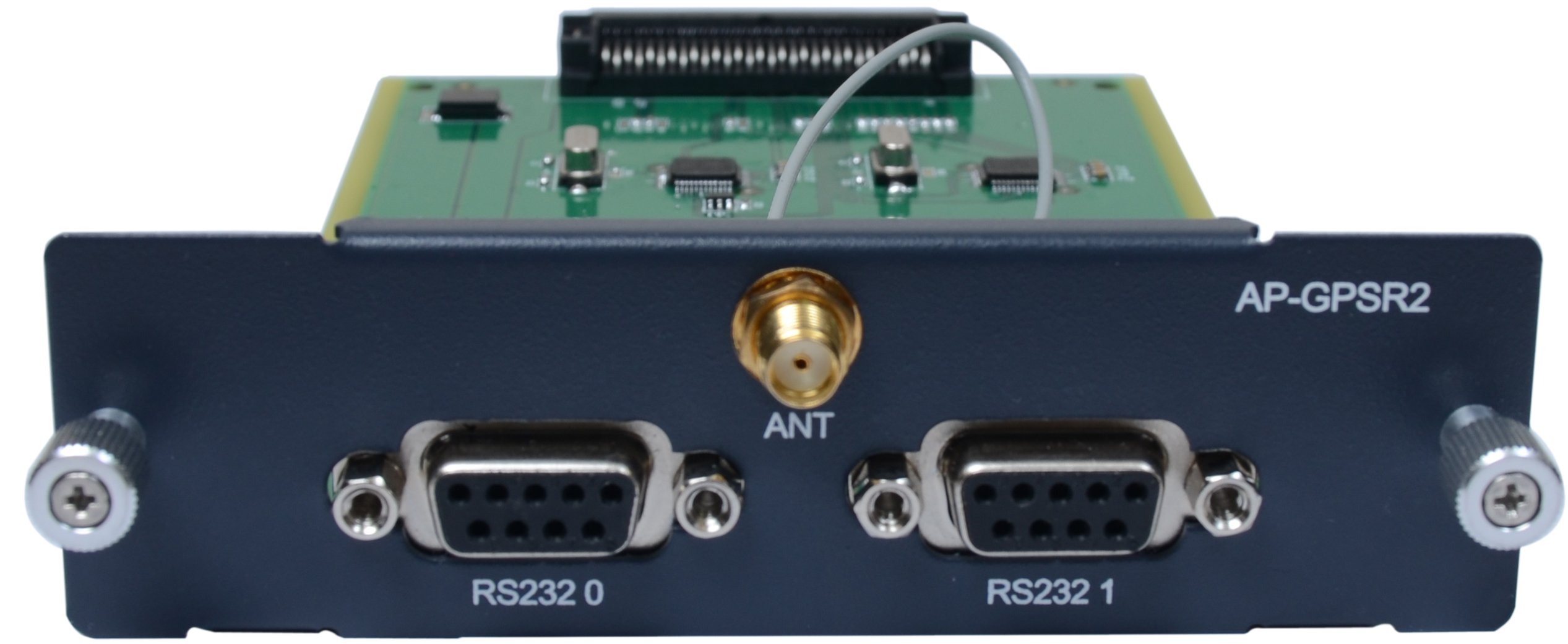

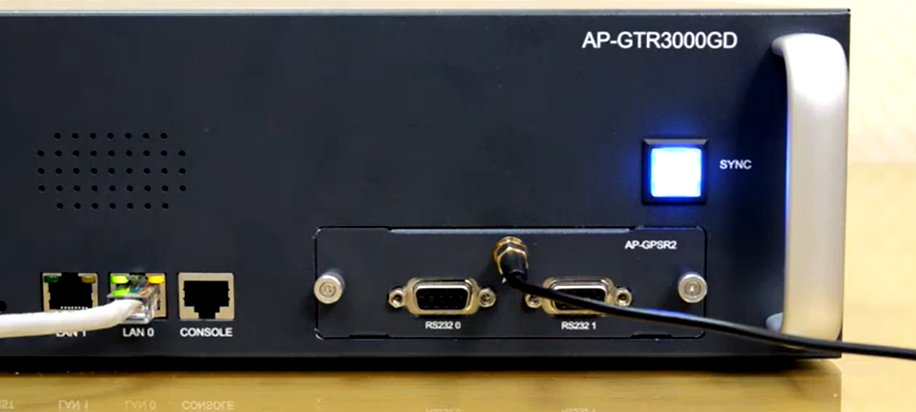

애드팍 AP-GTR3000GD GPS NTP 서버는 고정밀도 OCXO (Oven Controlled Crystal Oscillator) 클럭을 지원하는 AP-GPSR2-N2 GPS 하드웨어 GPS 모듈보드를 옵션으로 지원합니다. 모듈타입 형태로 지원되어, 향후 유지보수, 장애처리 등시 손쉽게 대응할수 있습니다. 또한 GPS 수신하드웨어칩의 성능을 향후 업그레이드할때 유연하게 대응할수 있습니다. AP-GPSR2-N2 보드는 한개의 GPS 안테나 입력 포트와 2개의 RS232C 인터페이스 포트를 지원합니다. RS232C 인터페이스 포트는 NEMA 프로토콜을 지원하여, 별도의 외부의 서버 등에서 GPS 관련 정보를 수신할때 필요로 합니다.
1.고정밀도 GPS 칩셑 제원
1. Receiver Type
- 72channel receiver
- GPS/QZSS L1 C/A, GLONASS L10F, BeiDou B1 SBAS L1 C/A: WAAS, EGNOS, MSAS
2. Sensitivity
- Tracking: :-165 dBm
3. Anti-Jamming
- Active CW detection and removal; extra onboard SAW band pass filter
4. Internal Oscillator
- VCTCXO
5.Frequency Control (Internal Oscillator)
- GNSS locked: 5 ppb
- Hold-over: 100 ppb, 24 hr, -40 °C to +85 °C
6.Frequency Control (External Oscillator)
- Resolution: < 5 ppb
- Frequencies: 10, 13, 19.2, 20, 26, 30.72, 40 MHz
- Hold-over: Determined by external oscillator

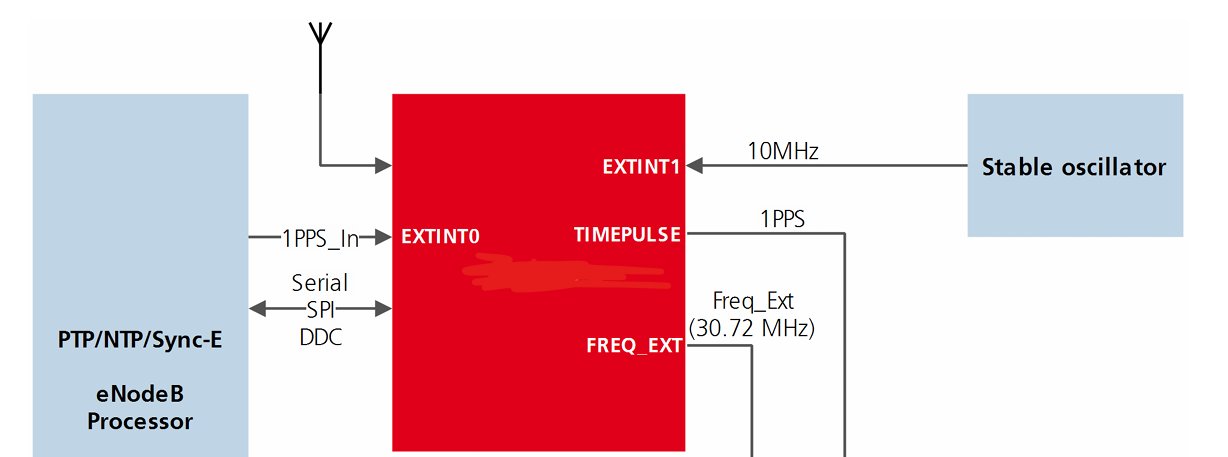

하드웨어 블록 다이아그램

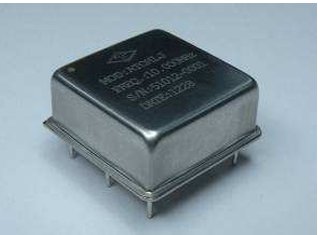

2. OCXO 고정밀도 클럭제원
1. Frequency
- 10MHz
2. Initial Accuracy
-0.1 ~ + 0.1 ppm

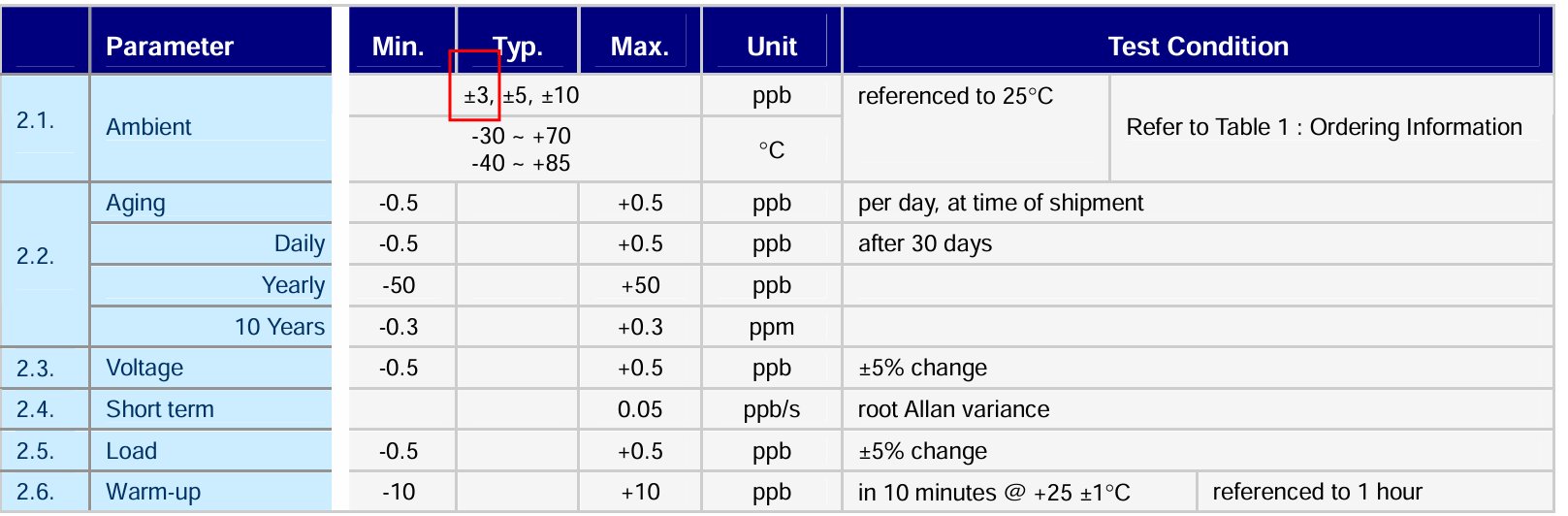

3. Frequency Stability

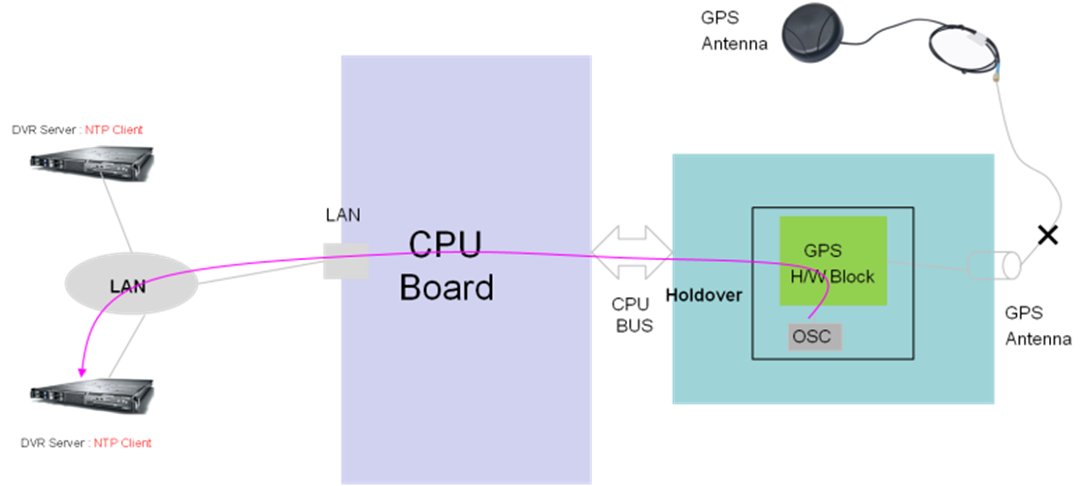

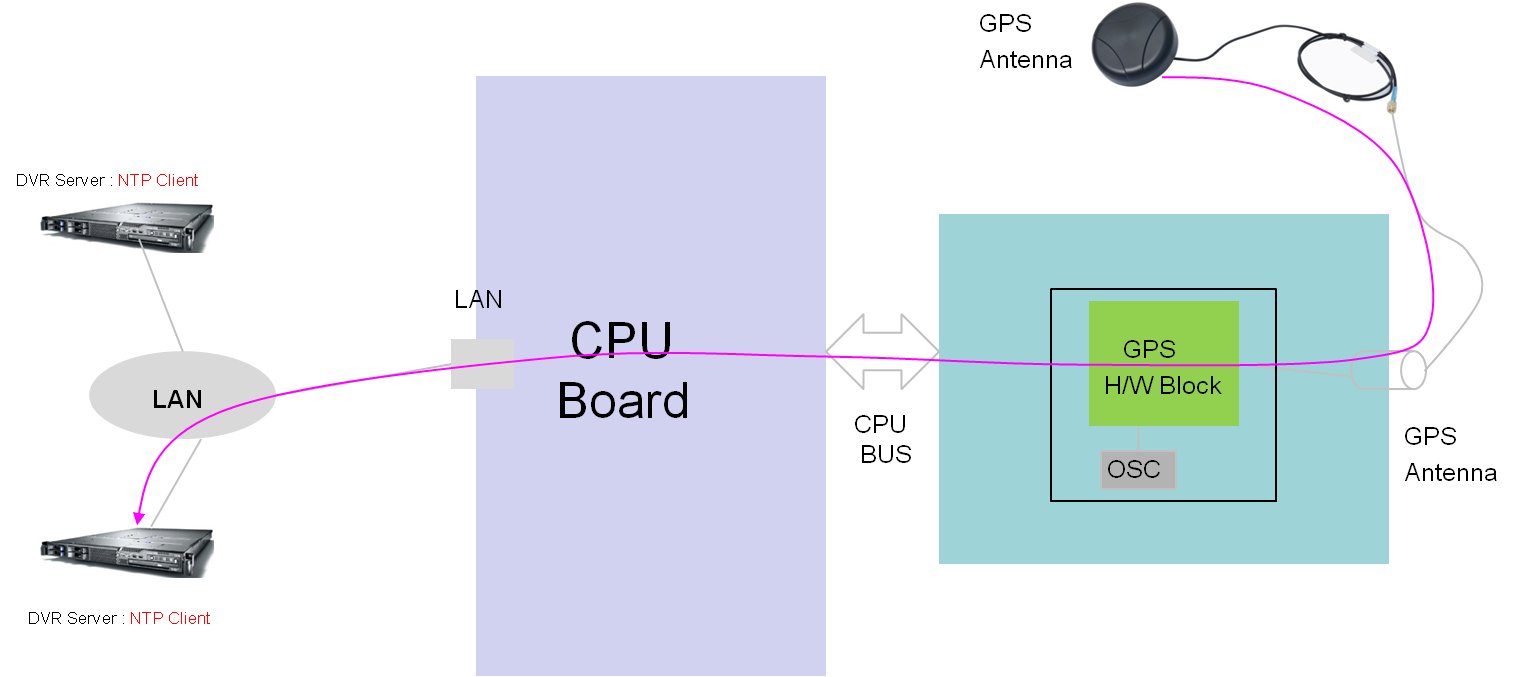

GPS NTP 시각동기서버 Holdover 서비스 기능
애드팍 GPS 시각동기장치는 GPS 신호가 끊겼을때 또는 단선이 되거나 여러가지 원인으로 위성으로부터 GPS 신호를 수신할 수 없을 경우를 대비해서 NTP 클라이언트에 중단없는 시각정보를 전달하기 위한 Holdover 서비스 기능을 지원합니다. 이기능은 GPS NTP 시각동기서버내의 GPS 수신칩 자체적으로 내장 또는 외부에장착된 오실레이터 클럭을 사용하여 위성 시간정보 수신없이 자체적으로 시간정보를 발생시켜줍니다. 이러한 Holdover 기능은 오실레이터 클럭의 정확성에따라 자체적으로 만드는 시간의 정보의 오차가 발생합니다. Holdover 서비스로 인해 제공되는 NTP 서버의 시간정보는 매우 고성능의 클럭 정확도를 요구하는 어플리케이션인 경우에는 OCXO 같은 고정밀도 오실레이터를 사용하고, 그외의 경우에는 GPS 칩셑에서 사용되는 일반적인 TCXO 오실레이터도 몇시간또는 하루정도, 며칠정도의 기간내에서는 만족스러운 오차율을 지원합니다. 이 기간내에 원인을 해결해서 정상적인 GPS 수신을 받도록하는게 중요합니다. 이기능은 새로운 펌웨어에서 지원합니다.
