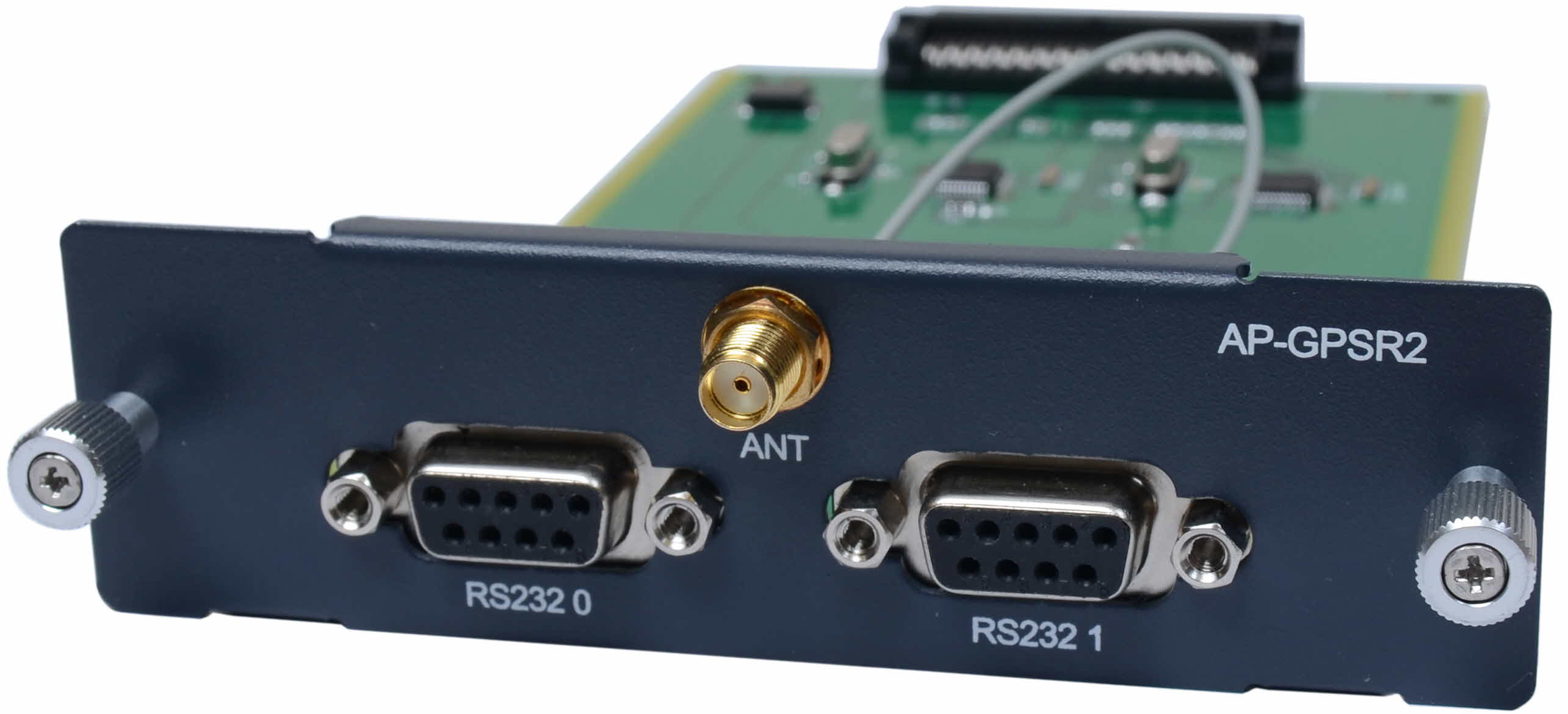

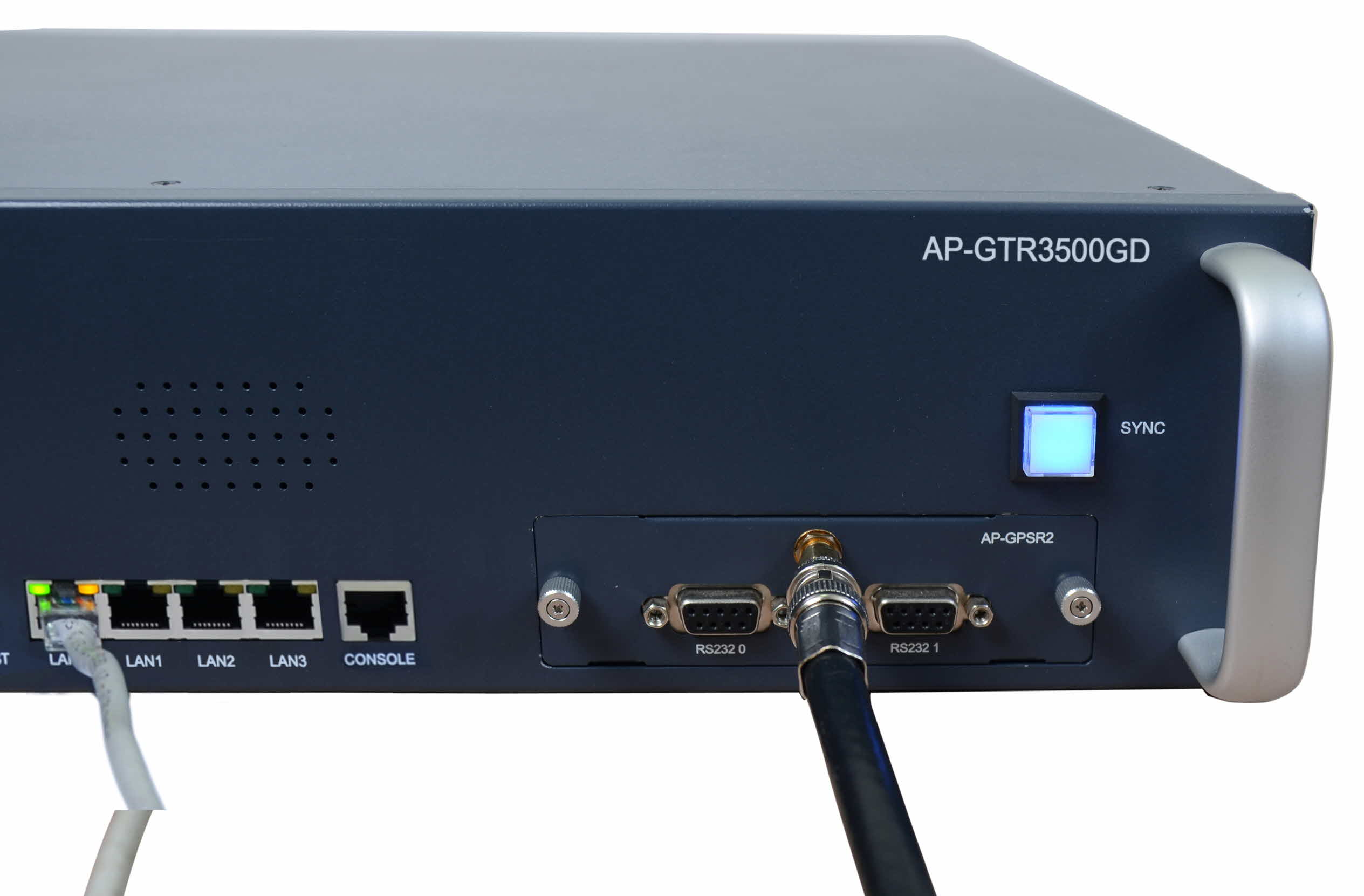

애드팍 GPS NTP 서버는 모듈타입형태의 AP-GPSR2 GPS 하드웨어 모듈보드를 기본으로 지원합니다. 모듈타입 형태로 지원되어, 향후 유지보수, 장애처리 등시 손쉽게 대응할수 있습니다. 또한 GPS 수신하드웨어칩의 성능을 향후 업그레이드할때 유연하게 대응할수 있습니다. AP-GPSR2 보드는 한개의 GPS 안테나 입력 포트와 2개의 RS232C 인터페이스 포트를 지원합니다. RS232C 인터페이스 포트는 NEMA 프로토콜을 지원하여, 별도의 외부의 서버 등에서 GPS 관련 정보를 수신할때 필요로 합니다.

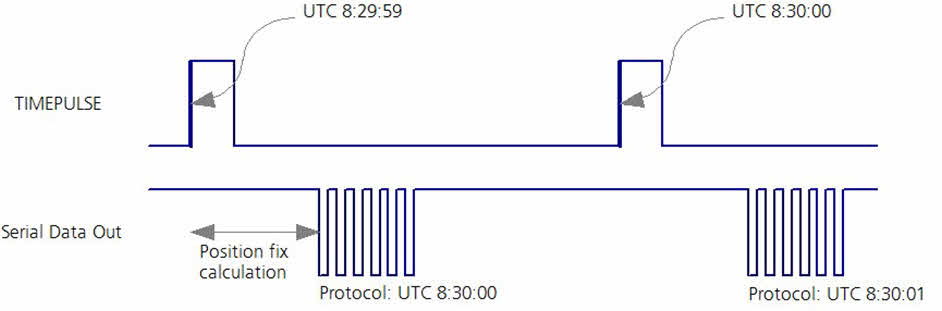

GPS 신호처리

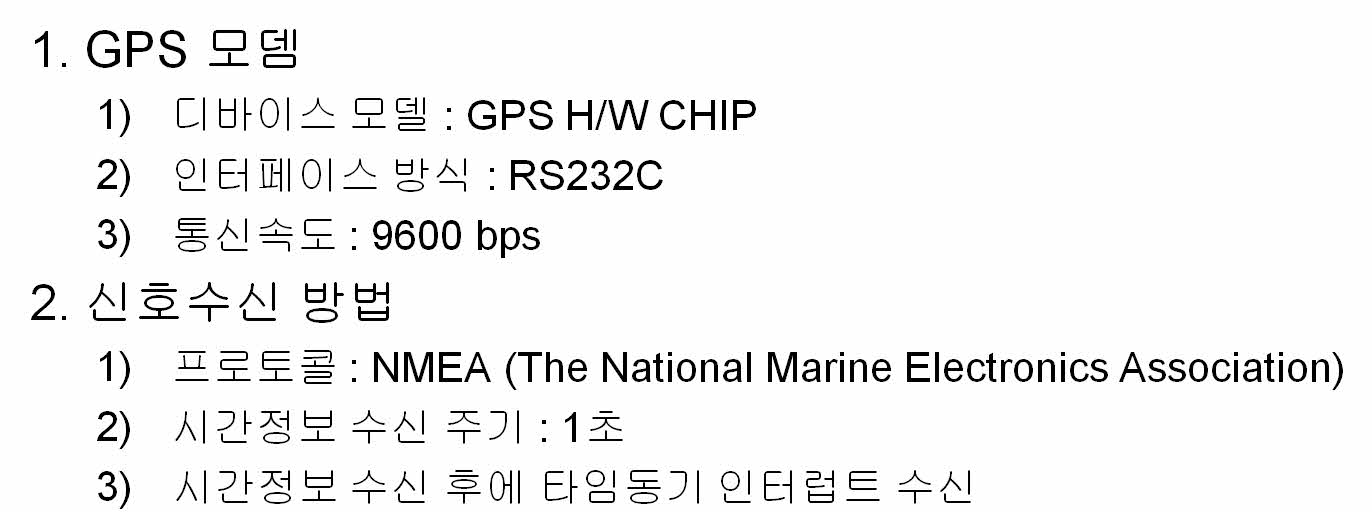

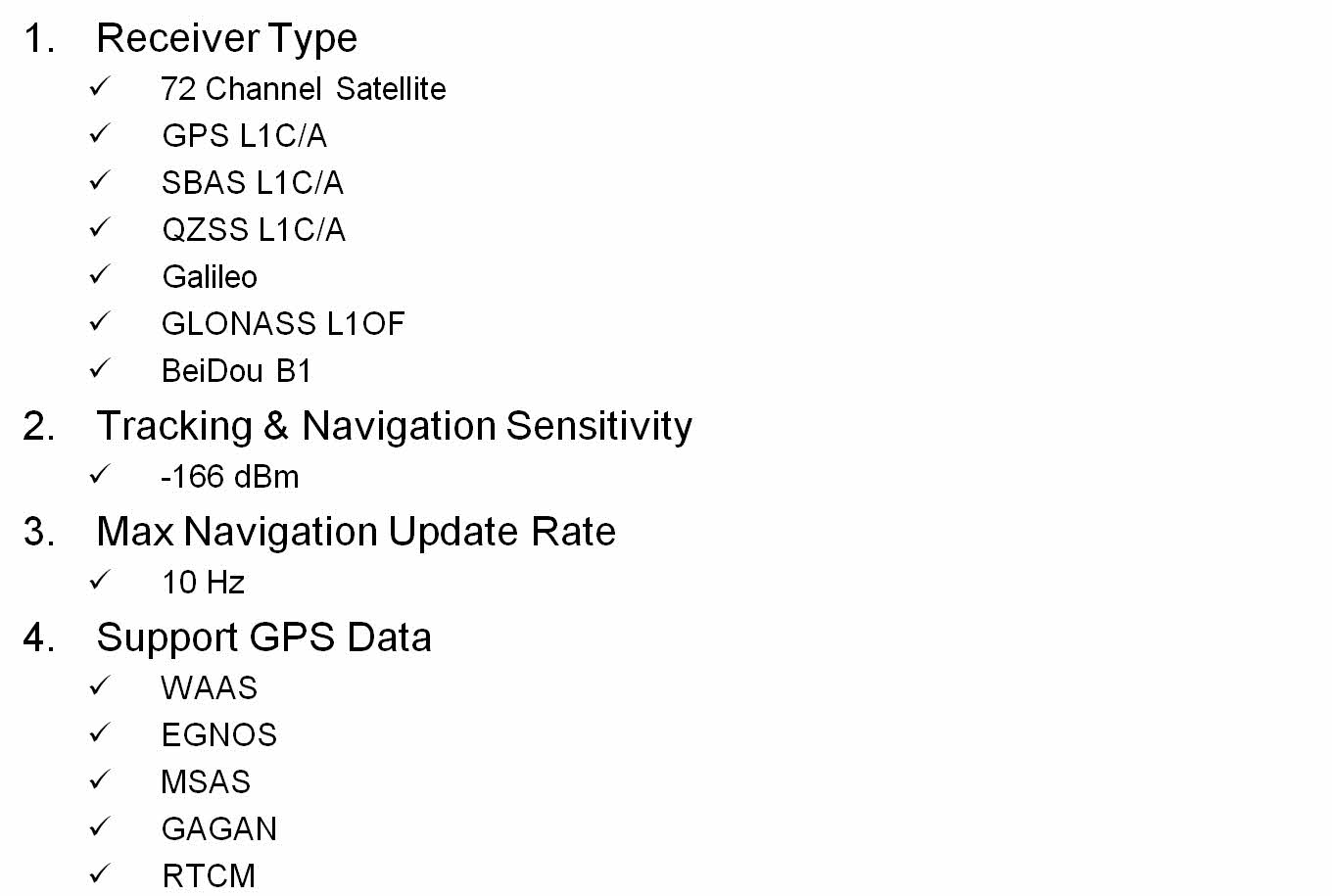

GPS 모듈지원스펙

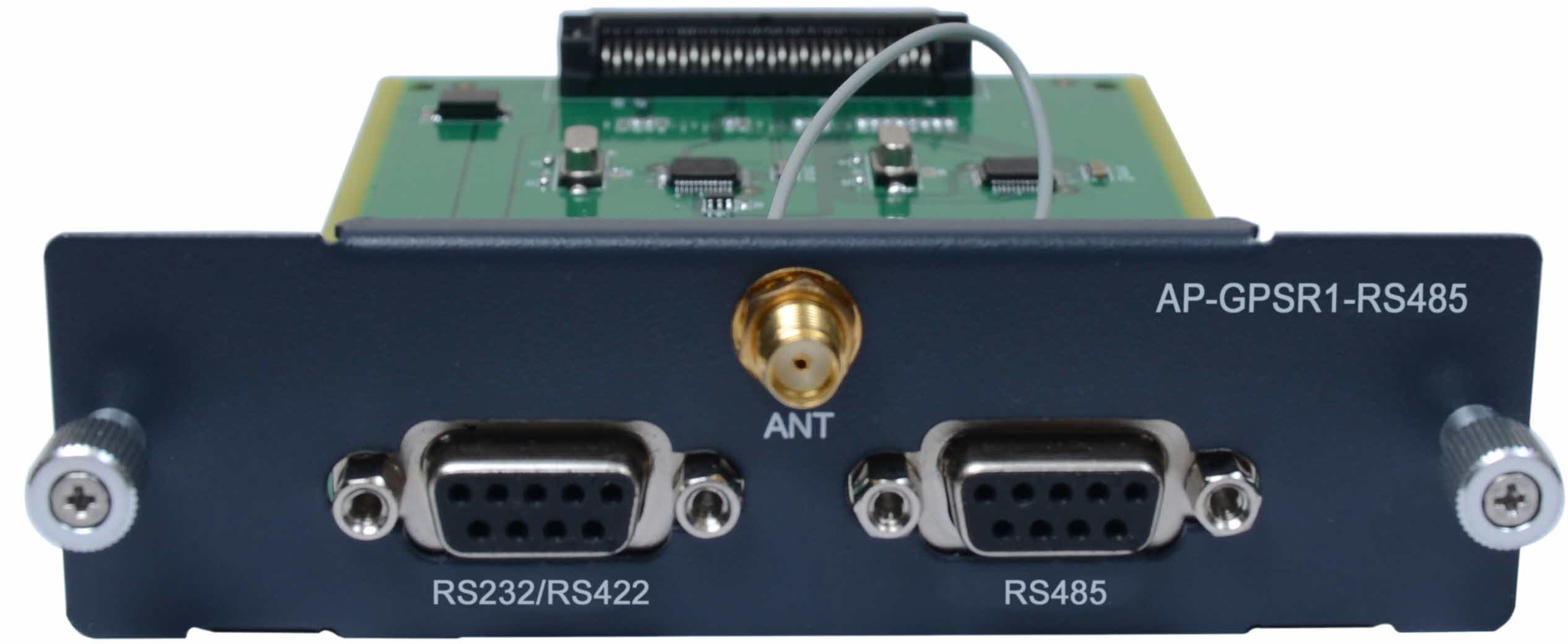

2.AP-GPSR1-RS485 슬레이브 클럭전송 RS485 인터페이스 모듈 카드
애드팍 GPS NTP 서버는 모듈타입형태의 AP-GPSR1-RS485 GPS 하드웨어 모듈보드를 옵션으로 지원합니다. 모듈타입 형태로 지원되어, 향후 유지보수, 장애처리 등시 손쉽게 대응할수 있습니다. 또한 GPS 수신하드웨어칩의 성능을 향후 업그레이드할때 유연하게 대응할수 있습니다. AP-GPSR1-RS485 보드는 한개의 GPS 안테나 입력 포트와 1개의 RS232C/RS422 인터페이스 포트 와 슬레이브 클럭지원을 위해 RS485 포트를 지원합니다. RS232C 인터페이스 포트는 NEMA 프로토콜을 지원하여, 별도의 외부의 서버 등에서 GPS 관련 정보를 수신할때 필요로 합니다. RS485 슬레이브용 클럭지원을 위해 4개의 RS485 인터페이스 동시지원합니다. RS485 인터페이스 당 슬레이브 접속은 최대 31개를 지원 할수 있으며, 4개 x 31 = 124개의 슬레이스용 클럭지원이 가능합니다.

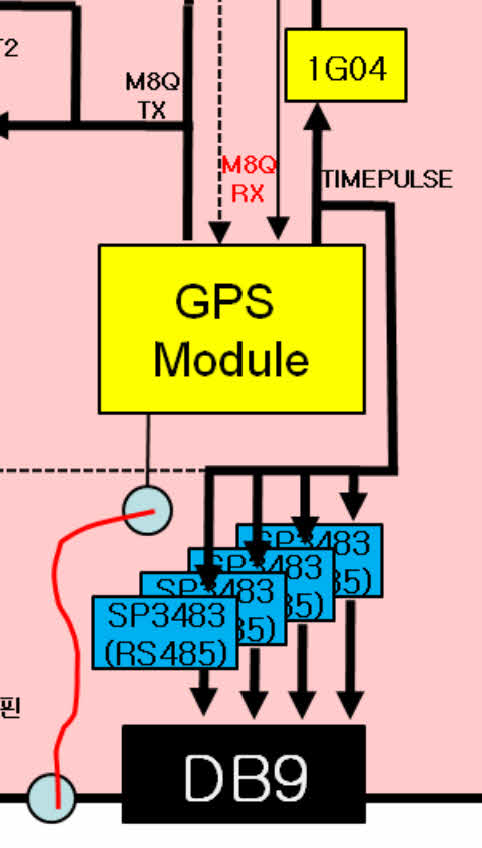

하드웨어 블록 다이아그램

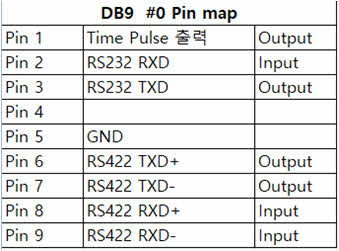

RS232/RS422 DB9 인터페이스

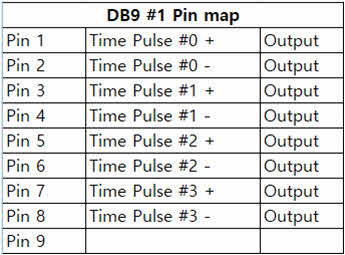

RS485 DB9 인터페이스

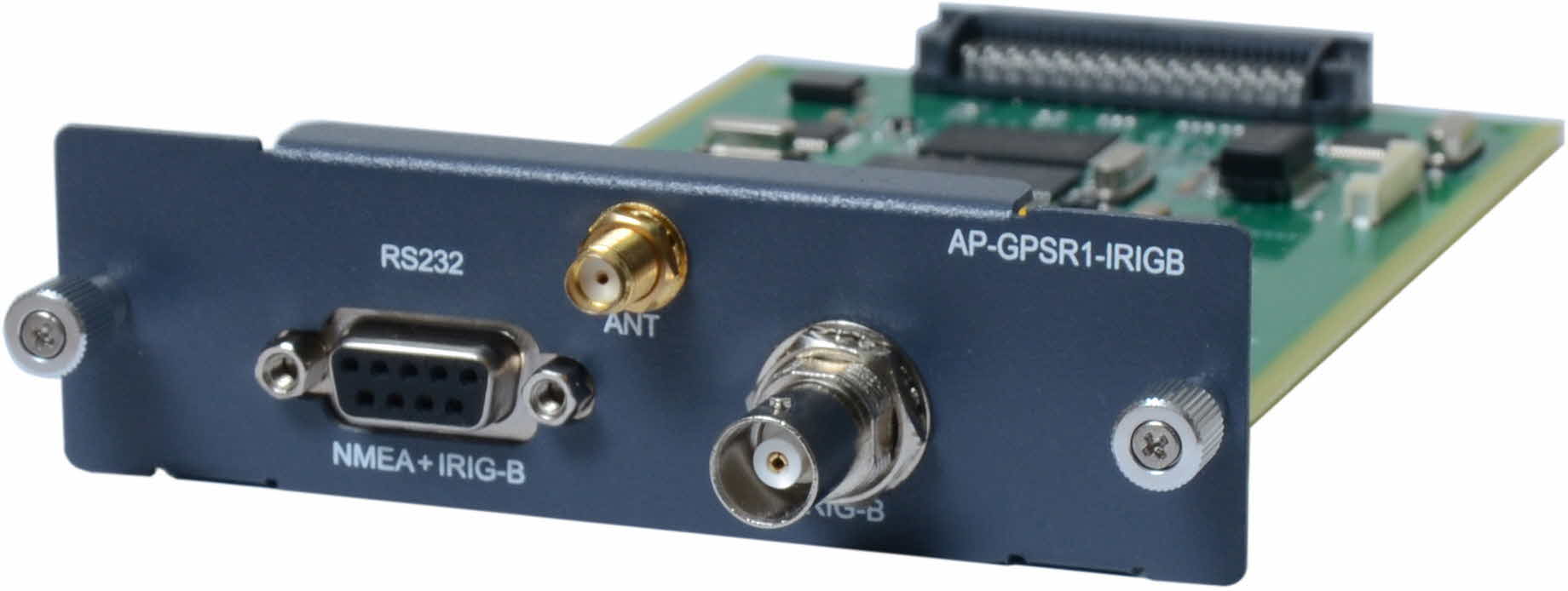

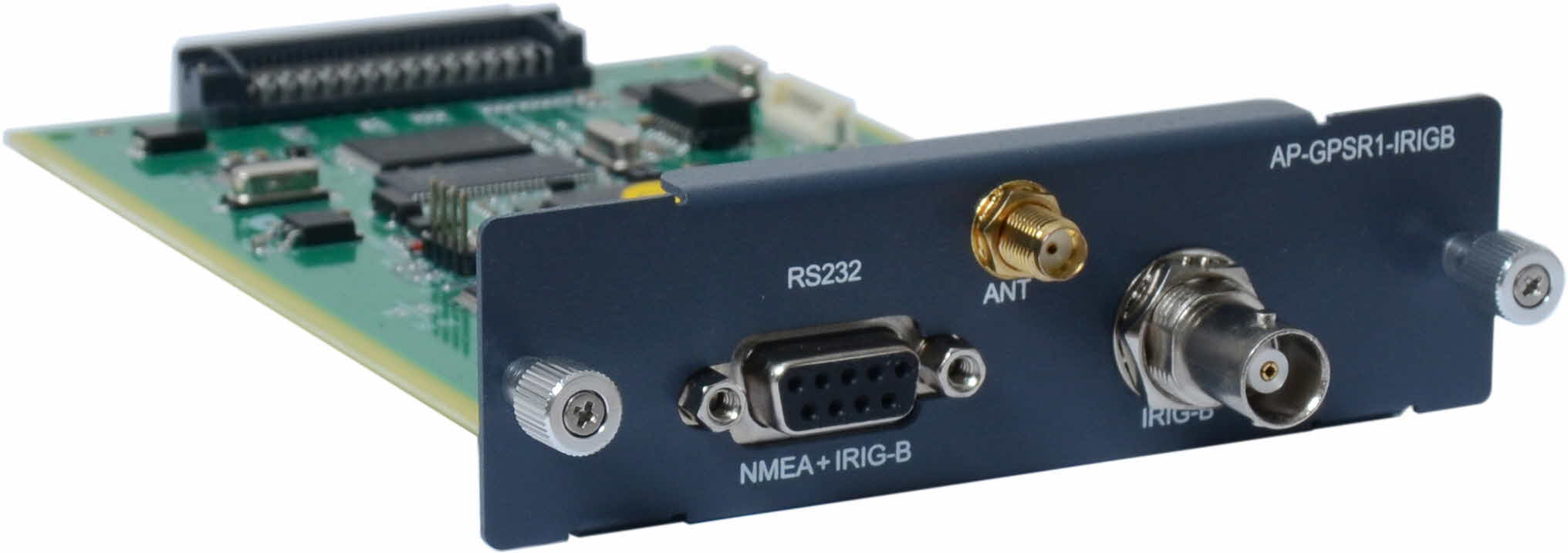

3.AP-GPSR1-IRIGB IRIG-B 인터페이스 모듈카드

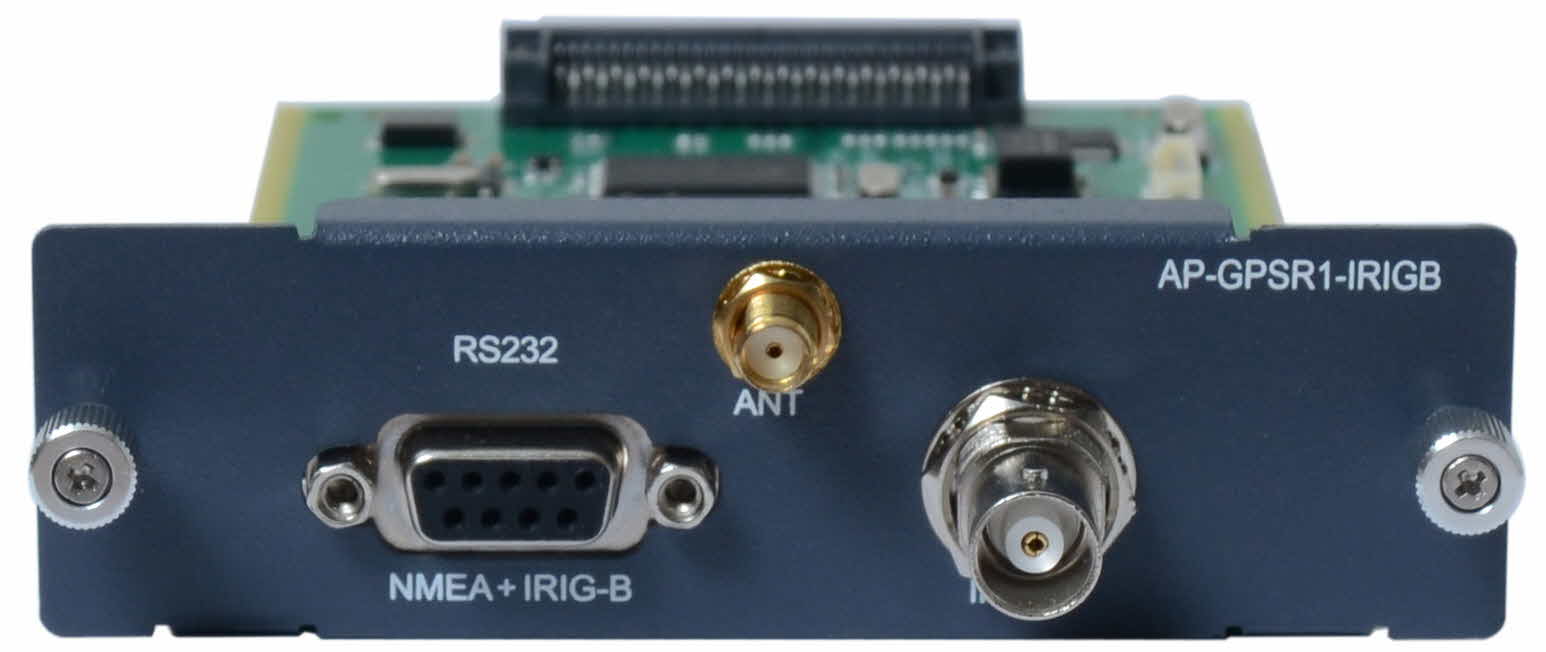

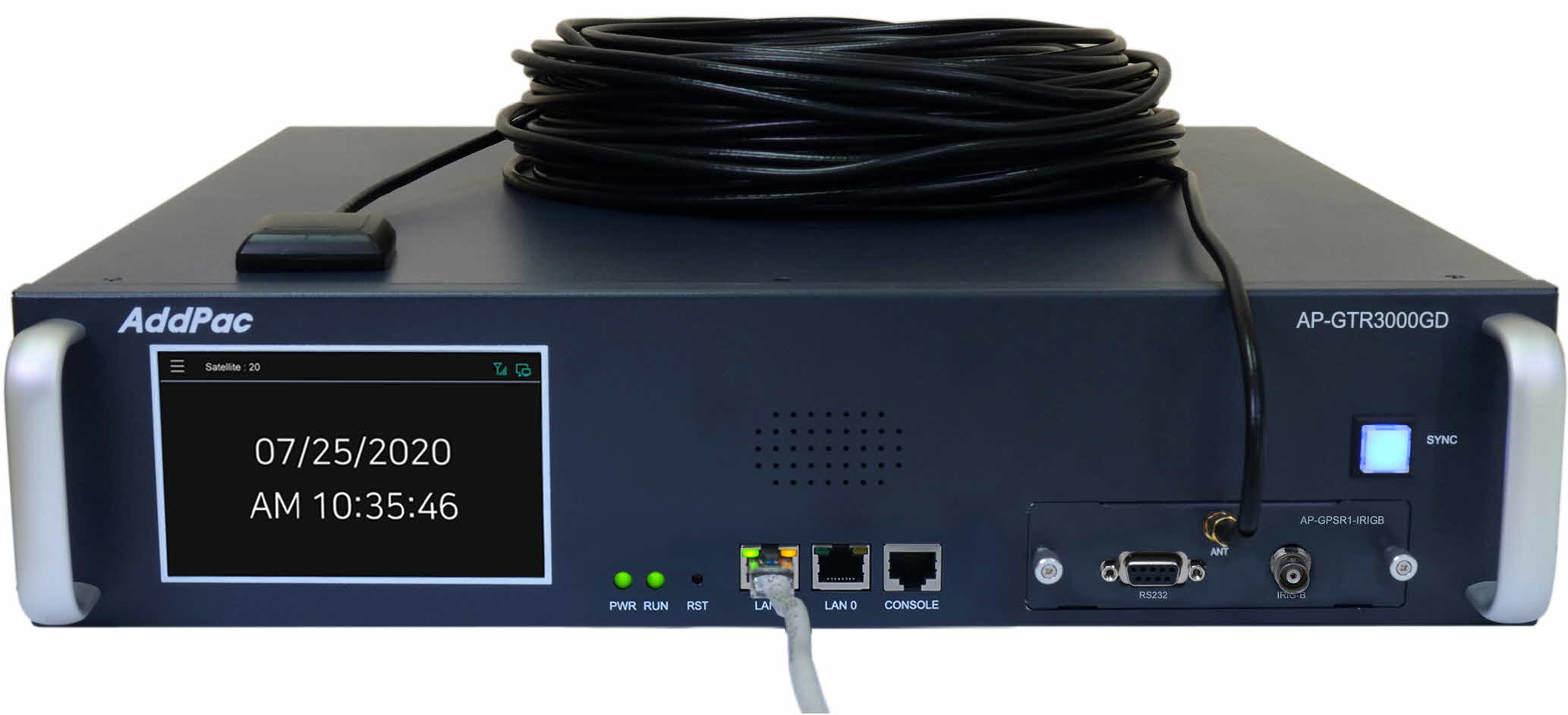

AP-GTR3000GD 에 IRIG-B 인터페이스 카드 장착한 사진 (예)
IRIG 타임코드로 일반적으로 알려진 Inter-range 계측 그룹 타임코드는 타이밍 정보를 전송하기 위한 표준 형식입니다. 정밀 타이밍을 위해 설계된 GPS NTP 시각동기 서버 수신기에는 IRIG 출력 인터페이스가 장착되어 있습니다. 이 표준은 Range Commanders Council 의 표준 기구 인 미군 Inter-Range Instrumentation Group (IRIG)의 Tele Communications Working Group에서 만들었습니다 . 이 표준에 대한 작업은 1956년 10월에 시작되었고 원래 표준은 1960년에 승인되었습니다.
가장 일반적으로 사용되는 표준은 IRIG B 입니다.
애드팍 IRIG-B 카드에서 지원하는 표준은 IRIG Standard 200-98, 200-04, 200-16 입니다. 지원하는 타임코드는 B002, B003, B006, B007 입니다. 애드팍 CLI (Command Line Interface) 명령어로 설정을 지원하며, IRIG Serial Time Code Fomat B 출력신호는 다음과 같습니다.

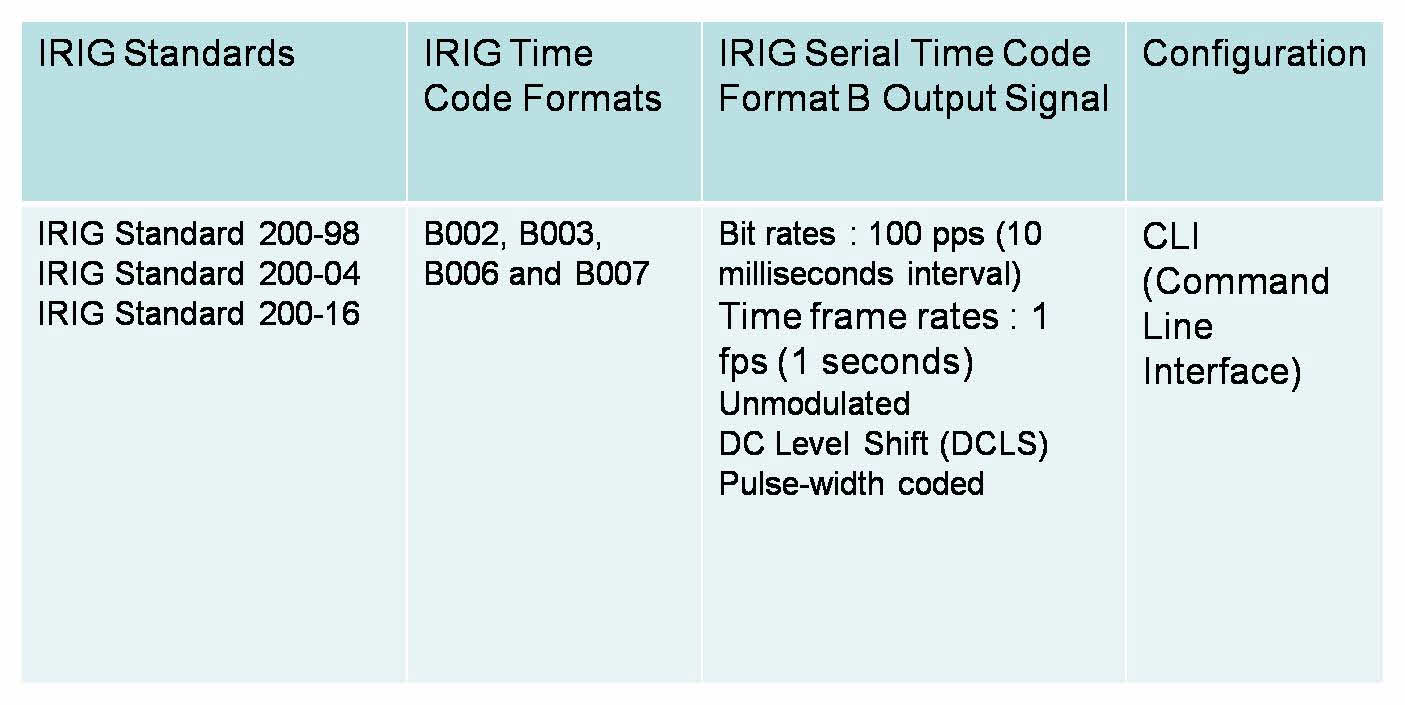

IRIG-B 카드 제원

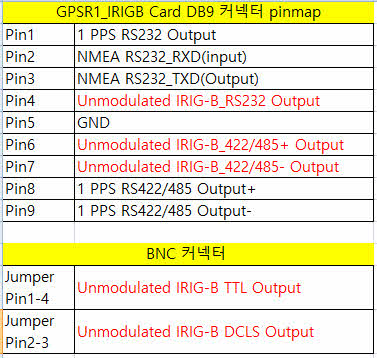

애드팍 IRIG-B 카드 (RS232(DB9) + BNC 커넥터) PIN 맵
IRIG-B 설정 명령어 (CLI : Command Line Interface)
mobile gps irig format-b 007
mobile gps irig transmit
mobile gps irig receive

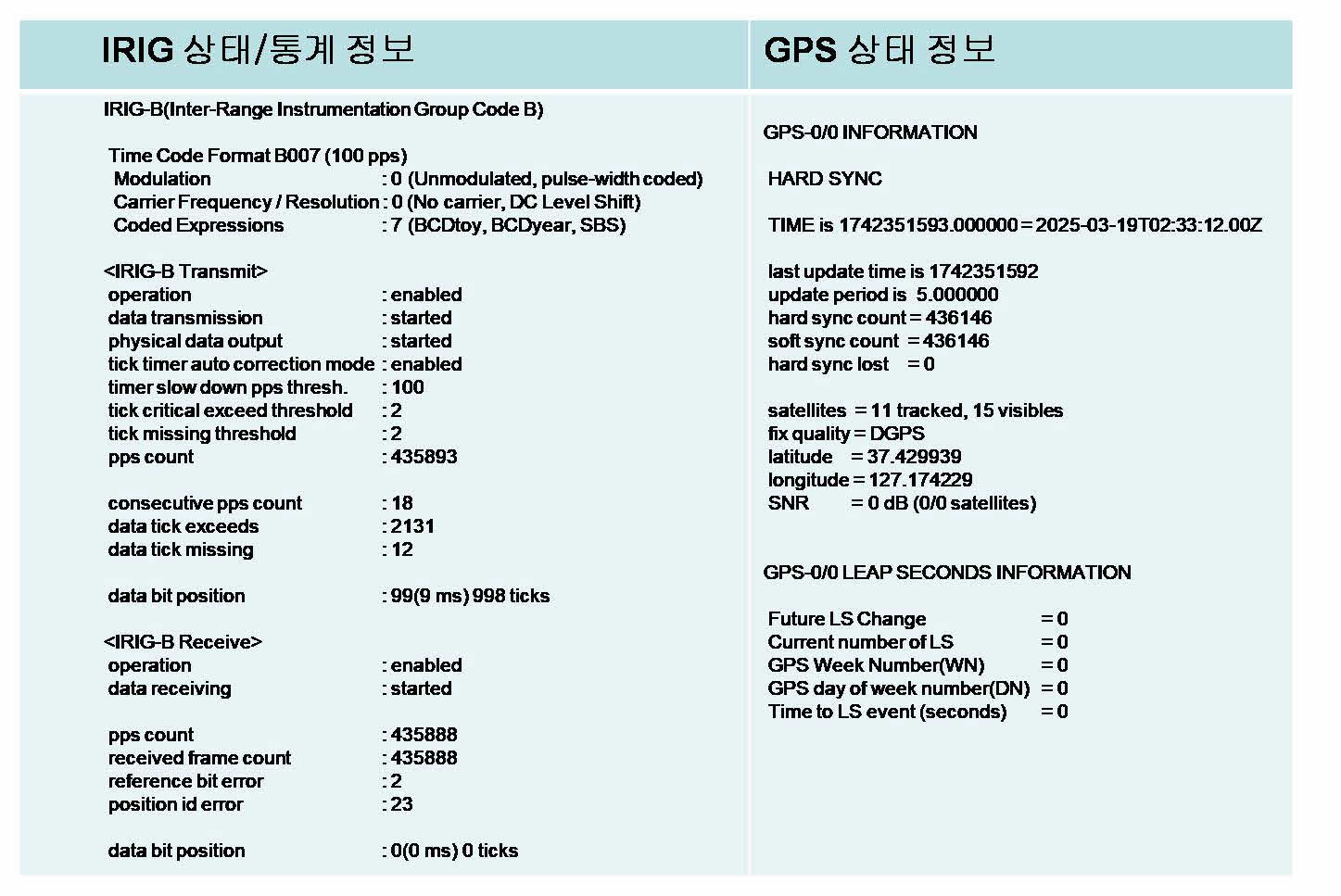

IRIG-B 상태/통계정보 및 GPS 상태정보
Time Code Formats

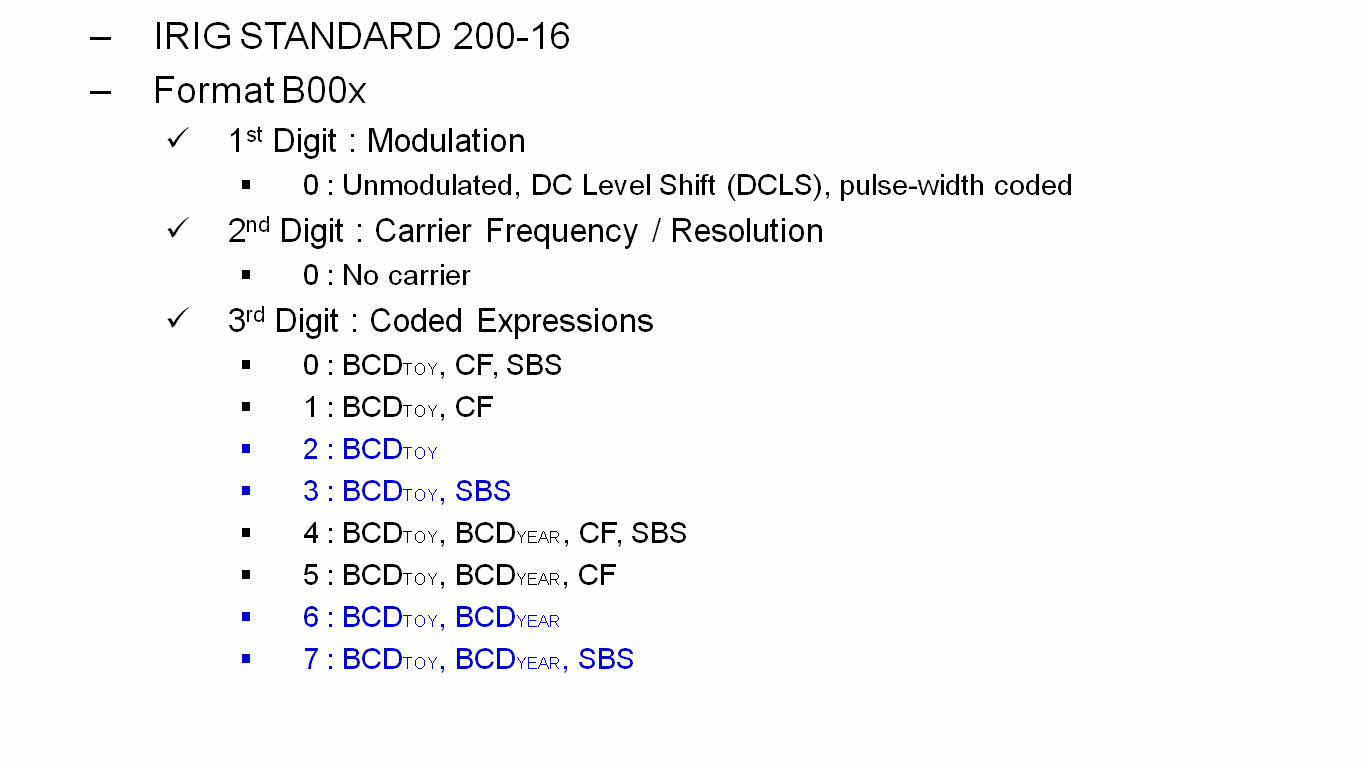

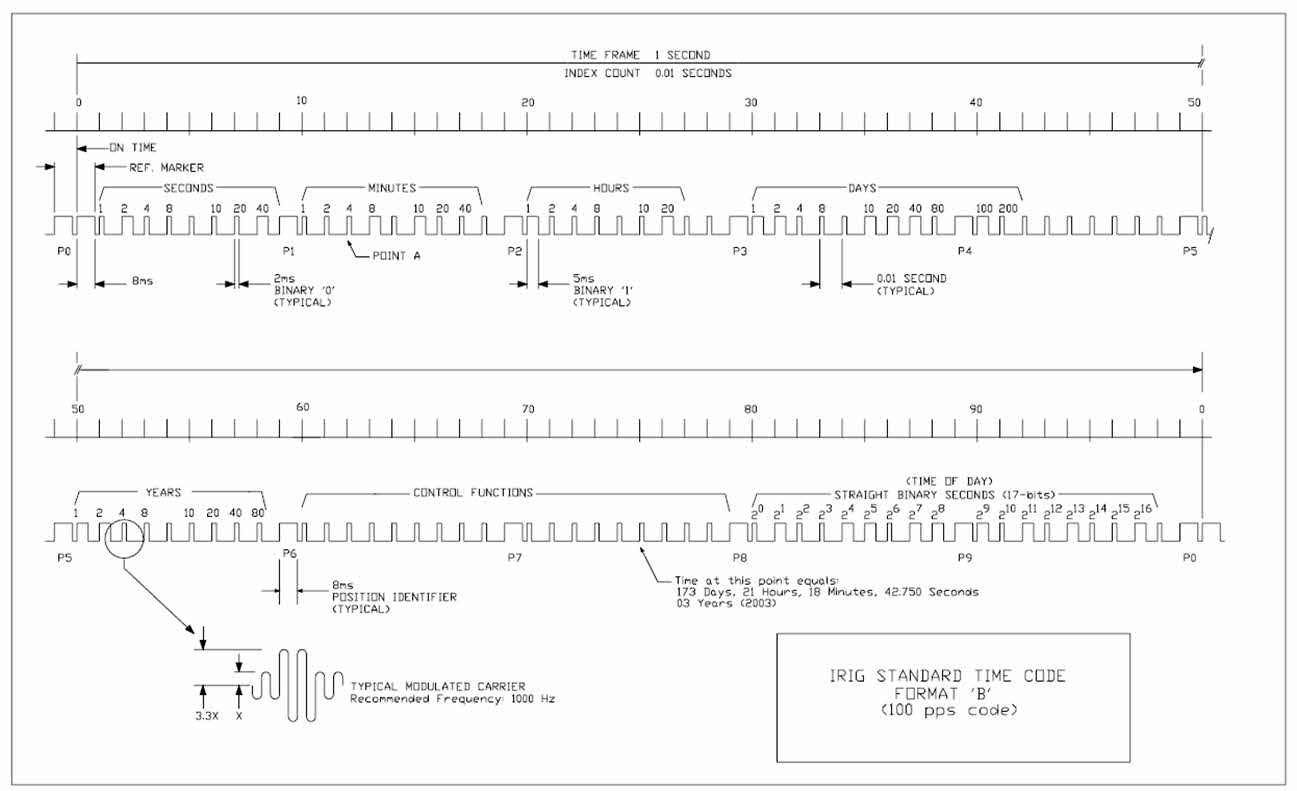

Time Code Format B

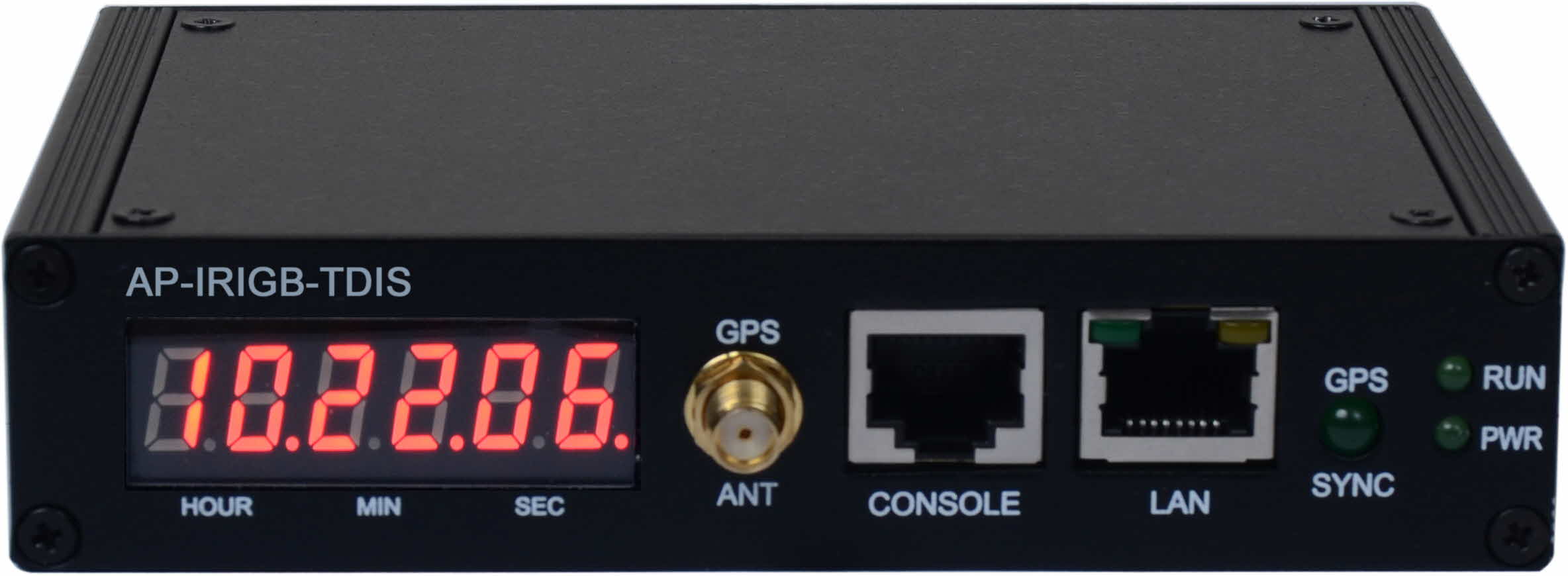

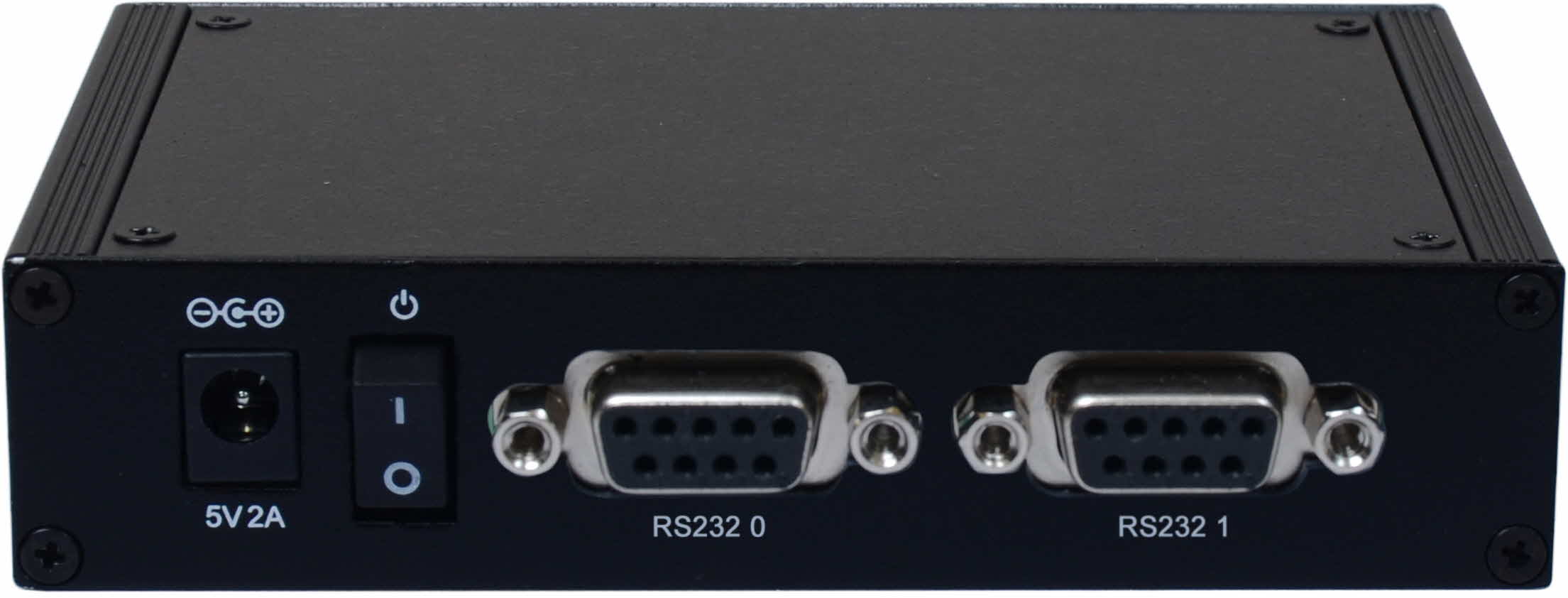

AP-IRIGB-TDIS IRIG-B 시각 디스플레이 장치
AP-IRIGB-TDIS IRIG-B 시각 디스플레이 장치는 GPS 수신기능, IRIG-B 수신기능을 지원하여 전면부에 위치한 3개의 세븐세그먼트 디스플레이에 시간, 분, 초 단위의 시각정보를 표시하는 장비입니다. IRIG-B 기능을 지원하는 애드팍 GPS NTP 서버와 함께 사용되어, 여러대의 IRIG-B 수신단말의 정확한 시각정보를 위해 운영자에게 실시간 시각정보를 동시에 전달하는 기능을 지원합니다.
이 단말은 또한 GPS 수신기능이 탑재되어, IRIG-B 정보 표시와 함께 사용될수 있으며 (웹설정으로), IRIG-B to NTP 컨버터 기능도 지원할 수 있도록 설계되었습니다.

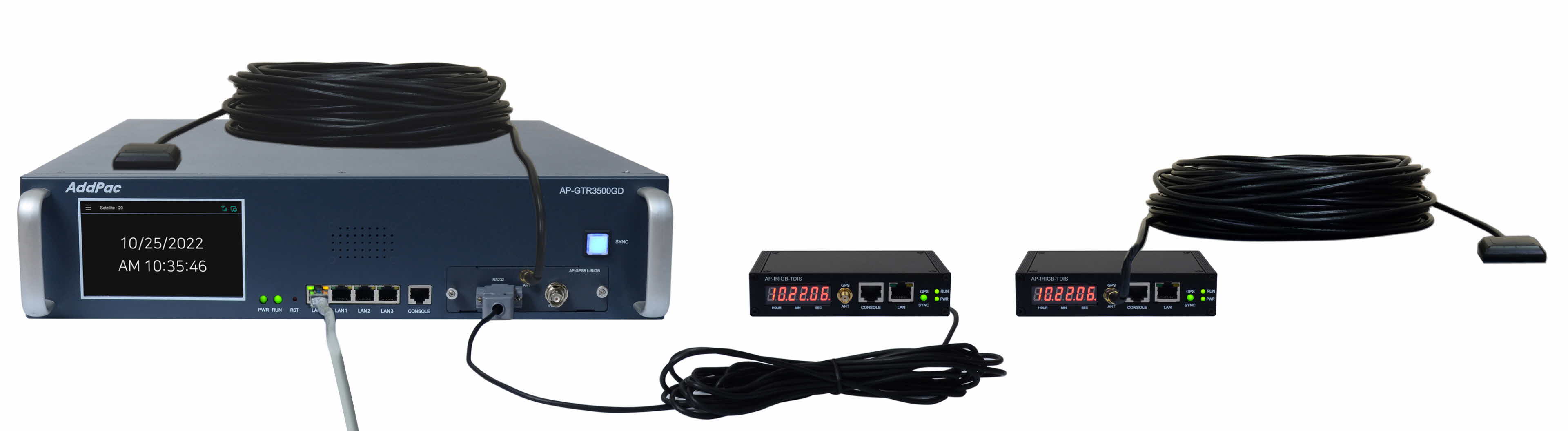

연결구성도 : AP-GTR3500GD 와 AP-IRIGB-TDIS(IRIG-B수신용), AP-IRIGB-TDIS(GPS 수신용)
