IRIG 타임코드로 일반적으로 알려진 Inter-range 계측 그룹 타임코드는 타이밍 정보를 전송하기 위한 표준 형식입니다. 정밀 타이밍을 위해 설계된 GPS NTP 시각동기 서버 수신기에는 IRIG 출력 인터페이스가 장착되어 있습니다. 이 표준은 Range Commanders Council 의 표준 기구 인 미군 Inter-Range Instrumentation Group (IRIG)의 Tele Communications Working Group에서 만들었습니다 . 이 표준에 대한 작업은 1956년 10월에 시작되었고 원래 표준은 1960년에 승인되었습니다.
가장 일반적으로 사용되는 표준은 IRIG B 입니다.

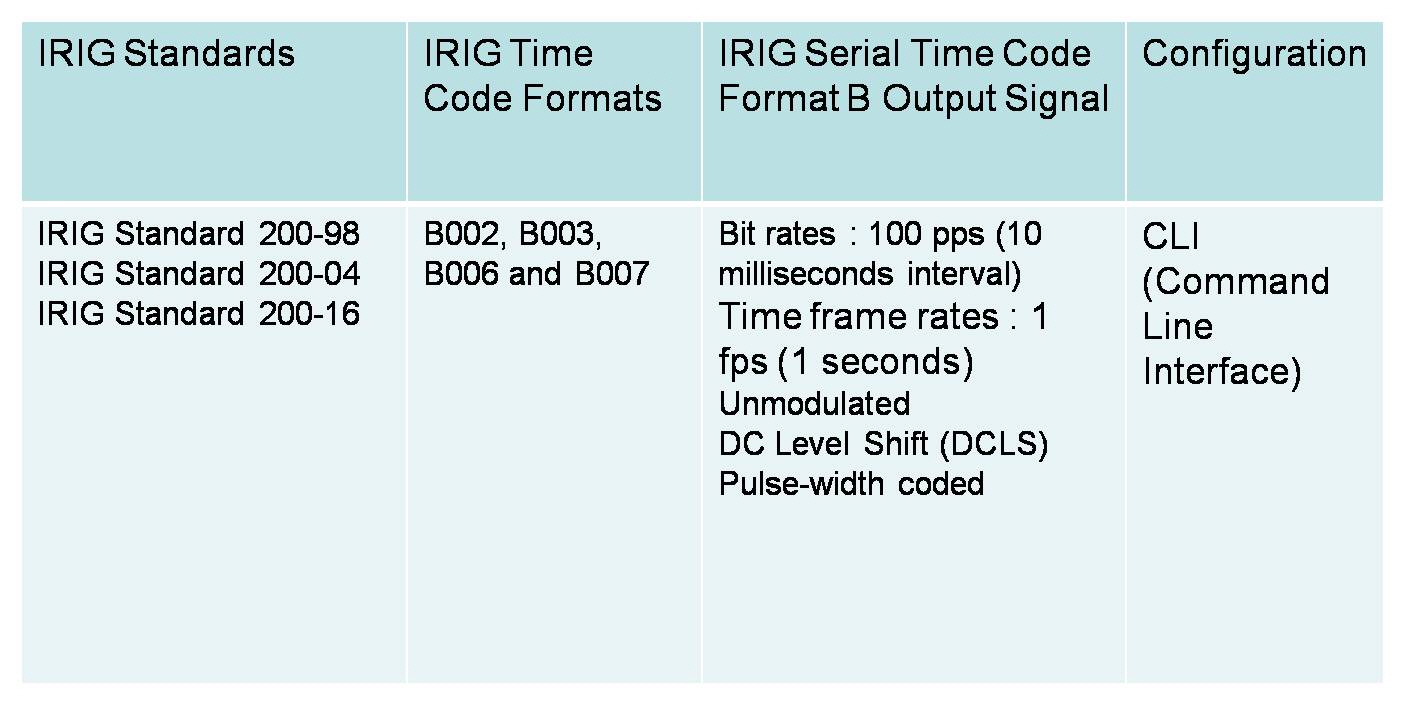

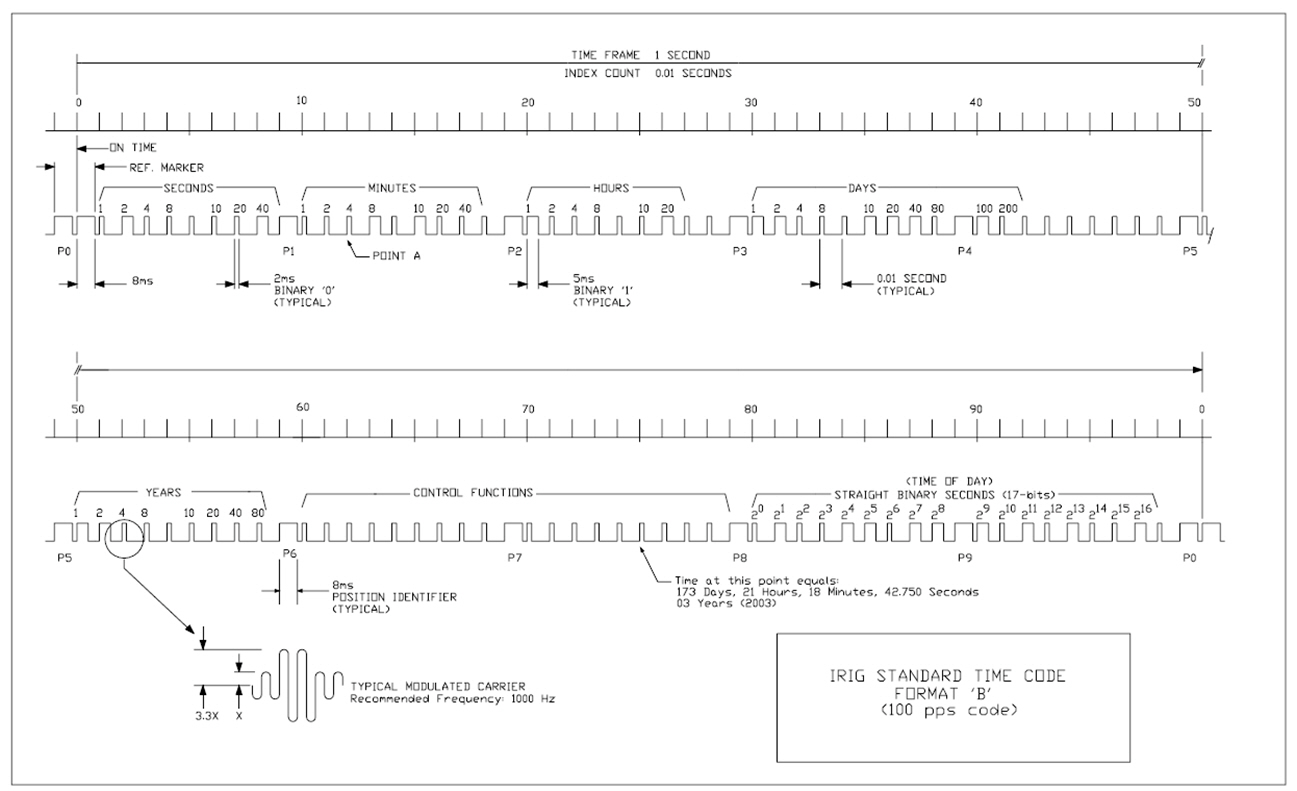

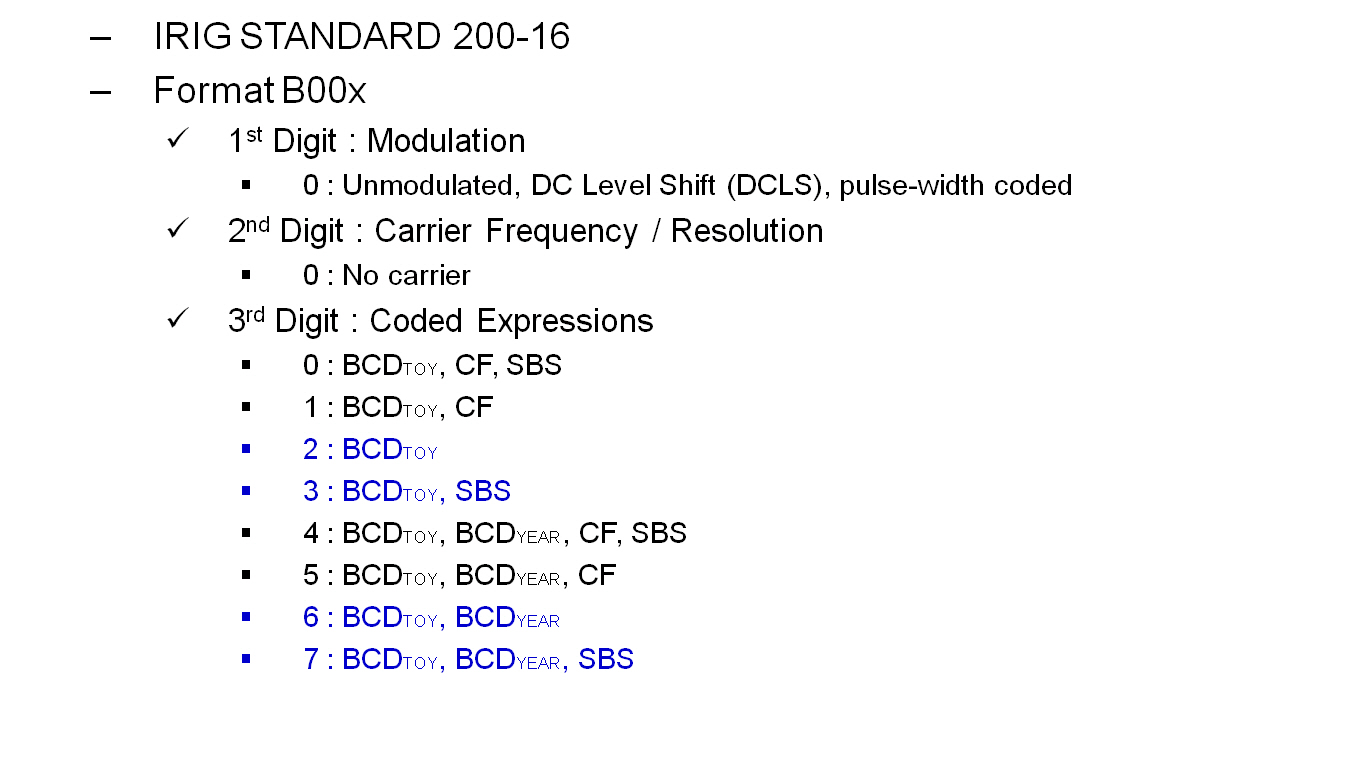

애드팍 IRIG-B 카드에서 지원하는 표준은 IRIG Standard 200-98, 200-04, 200-16 입니다. 지원하는 타임코드는 B002, B003, B006, B007 입니다. 애드팍 CLI (Command Line Interface) 명령어로 설정을 지원하며, IRIG Serial Time Code Fomat B 출력신호는 다음과 같습니다.

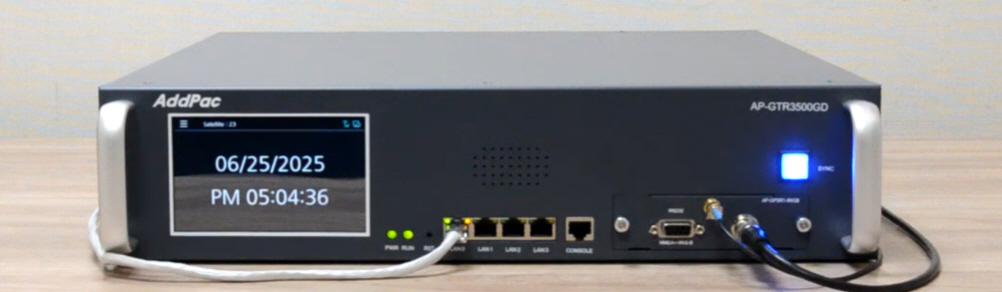

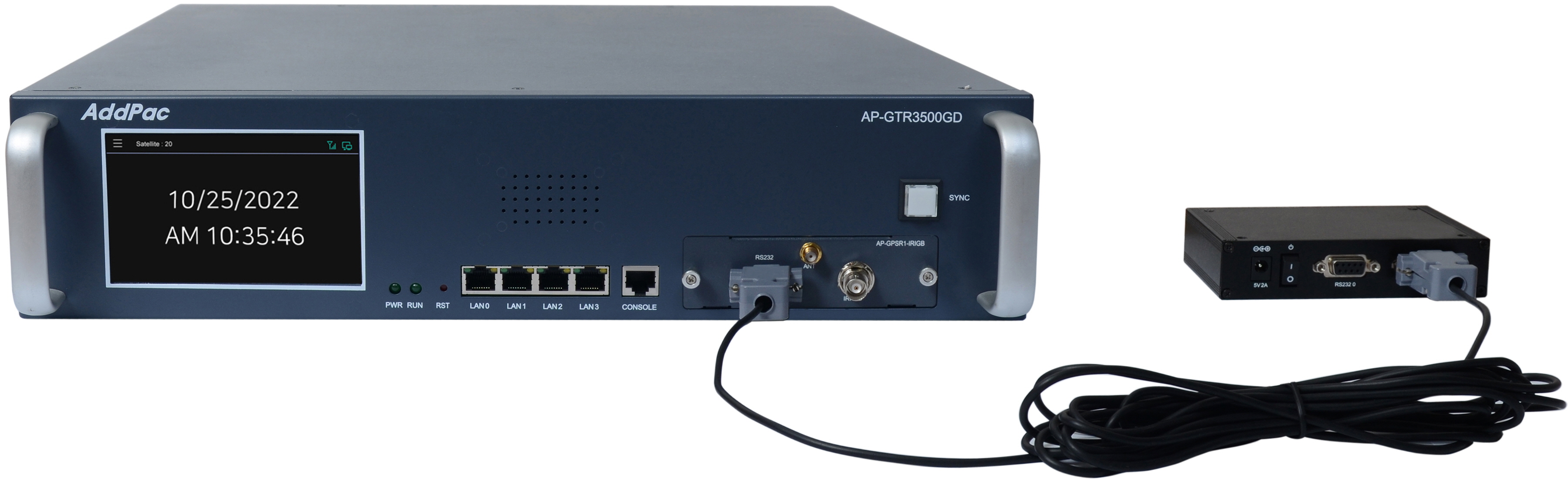

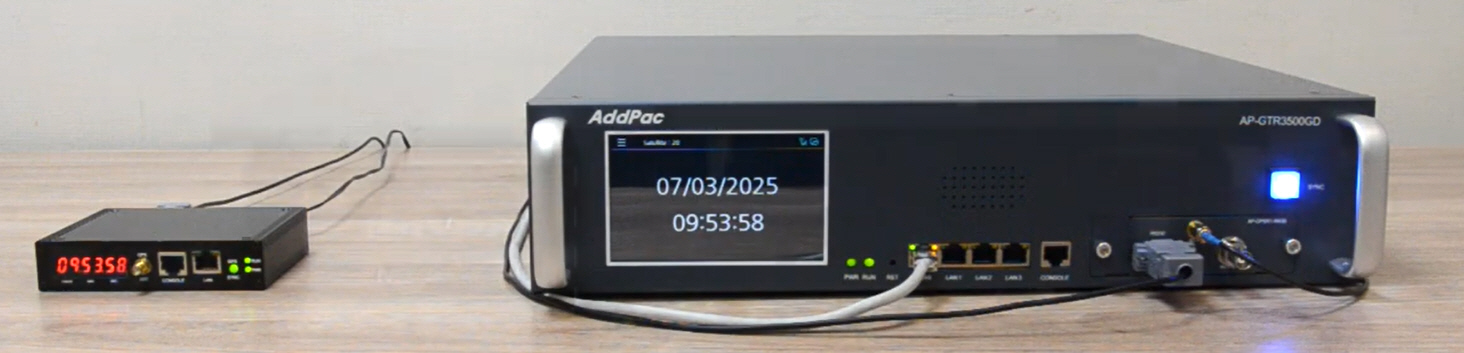

AP-GTR3500GD 고성능 임베디드 GPS NTP 시각동기서버는 터치스크린 지원 5인치 칼라 LCD 장착, 핫스왑 모듈타입 전원이중화 기능, 4포트 기가비트 이더넷을 지원하며 GPS 시각동기장치가 하드웨어 모듈로 탑재되어, 위성 GPS신호로부터 정확한 시각정보를 수신하여 NTP (Network Time Protocol) 서버 기능을 수행하는 장치입니다. 국가 중요 보안 시설등 외부망과 분리된 네트워크 환경에서 자체적인 NTP 서버를 구축할때 사용되는 장비입니다. 정확한 시간 정보를 필요로 하는 CCTV VMS서버, NMS (Network Management System) 서버등 시각동기가 필요한 서버로 NTP 서비스 기능을 수행하는 장비입니다. IP기반의 네트워크 기반으로 설계되어 확장성 매우 뛰어나며 원격관리가 편리합니다. 정확한 시간 정보를 필요로 하는 영상감시·교통관리·환경/방재감시등 다양한 실시간 영상 응용 분야에 적용할 수 있습니다.

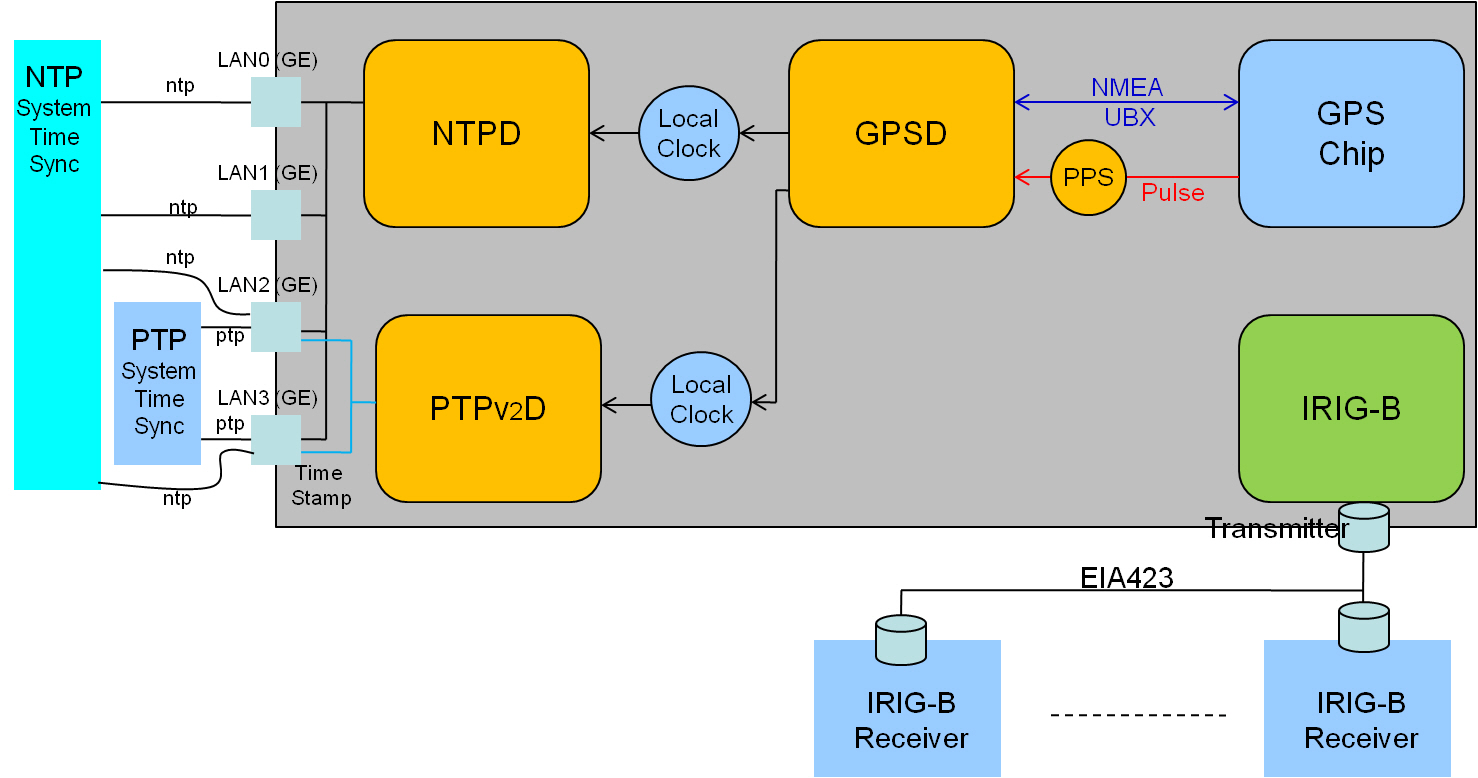

소프트웨어 블록다이아그램 (NTP/PTPv2/IRIG-B Concurrent Mode)
AP-GTR3500GD 주요특징
- GPS 기반 하드웨어 모듈을 장착한 임베디드 NTP (Network Time Protocol)서버
- 고성능 GPS 시각 동기 장치 솔루션
- IP 기반 GPS 시각 수신장치 (Location Free, etc)
- GPS 시각정보 전송을 위한 듀얼 RS232 포트
- GPS 시간정보 표시를 위한 터치스크린 지원 5인치 칼라 LCD (800x480) 해상도 지원
- 터치스크린 음향을 위한 내부스피커 지원 (비프음 외)
- GPS 안테나 인터페이스 지원 : 실내용, 아웃도어 안테나 외
- 4포트 기가비트 이더넷 인터페이스 (4xRJ45) 지원
- 1포트 RS232C 포트 (RJ45) : 전문가용 CLI (Command Line Interface) 지원
- 디바이스 상태표시를 위한 블루 램프(Blue LAMP) 지원
- 디바이스 설정및 관리를 위한 스마트 웹 관리 소트프웨어 탑재
- 원격 펌웨어 업그레이드 가능한 시스템 구조
- 모듈 타입 시스템 전원 이중화 기능 탑재 (듀얼 파워 서플라이) : 유지보수용이, 탈장착 파워 모듈, 장에서 파워모듈만 교체가능
- 듀얼(2) DB-9 RS232C 인터페이스 (NMEA (The National Marine Electronics Association) 프로토콜 지원)
- 19인치 랙 마운트 장착 가능 (브라켓 지원)
- 듀얼 주파수 RF 수신단을 사용하여 두개의 GNSS 시스템(예 : GPS(미국), GLONASS(러시아), BeiDou(중국)) 동시 수신 가능
- 기본설정 : GPS (SBAS 와 QZSS(일본,호주) 포함 ) 와 GLONASS 동시수신 모드
- QZSS 와 SBAS(GPS 부가서비스) 는 GPS 시스템과 동일 주파수 대역 사용
- 진보된 RF 설계 아키텍쳐와 간섭방지 기능은 안좋은 GNSS 환경에서도 최대 성능 지원
- 안티재밍 테크놀러지 탑재
- GPS 신호세기 실시간 표시기능 (LCD, 스마트 웹 관리 메니져 : 그래픽으로 표시 ), GPS 안테나 설치시 유용
- 패시브 & 액티브 GPS 안테나를 위한 최적의 성능 지원
- 최대 업데이트 레이트 : 10Hz
- 타임펄스 정확성 : 30ns~60ns
AP-GTR3500GD 주요기능 리스트
- GNSS (Global Navigation Satellite System) 상태 체크 기능
- IPv4 / IPv6 어드레스체계 동시지원 (NTPv4, NTPv6)
- NTP 프로토콜 처리 성능
- 200m 롱 GPS 안테나 케이블지원
- 기가비트 이더넷 포트 지원 (4포트, 독립이더넷)
- 윤초기능
- NTP 클라이언트 IP 어드레스 표시기능
- 이벤트 로그 전송 기능
- GPS 안테나 최적위치 선정을 위한 실시간 GPS SNR 표시 기능 (5인치 LCD 및 스마트웹에 표출)
- PING (Keep Alive) 기능
- 모듈 타입 전원이중화 Hot-SWAP 기능
- 안티재밍 테크놀러지 (GPS 재밍 및 스푸핑 검출기능)
- GPS Week Number Rollover 문제
- GPS 안테나 브릿지 솔루션
- 전면 LCD 창에 시각표시외 요일표시기능추가
- 아웃도어용 고성능 GPS 안테나 솔루션
- 확장된 보안프로토콜 기능 ( HTTPS, SSH, SFTP)
- PTPv2 Precision Time Protocol 프로토콜 지원 (IEEE1588)

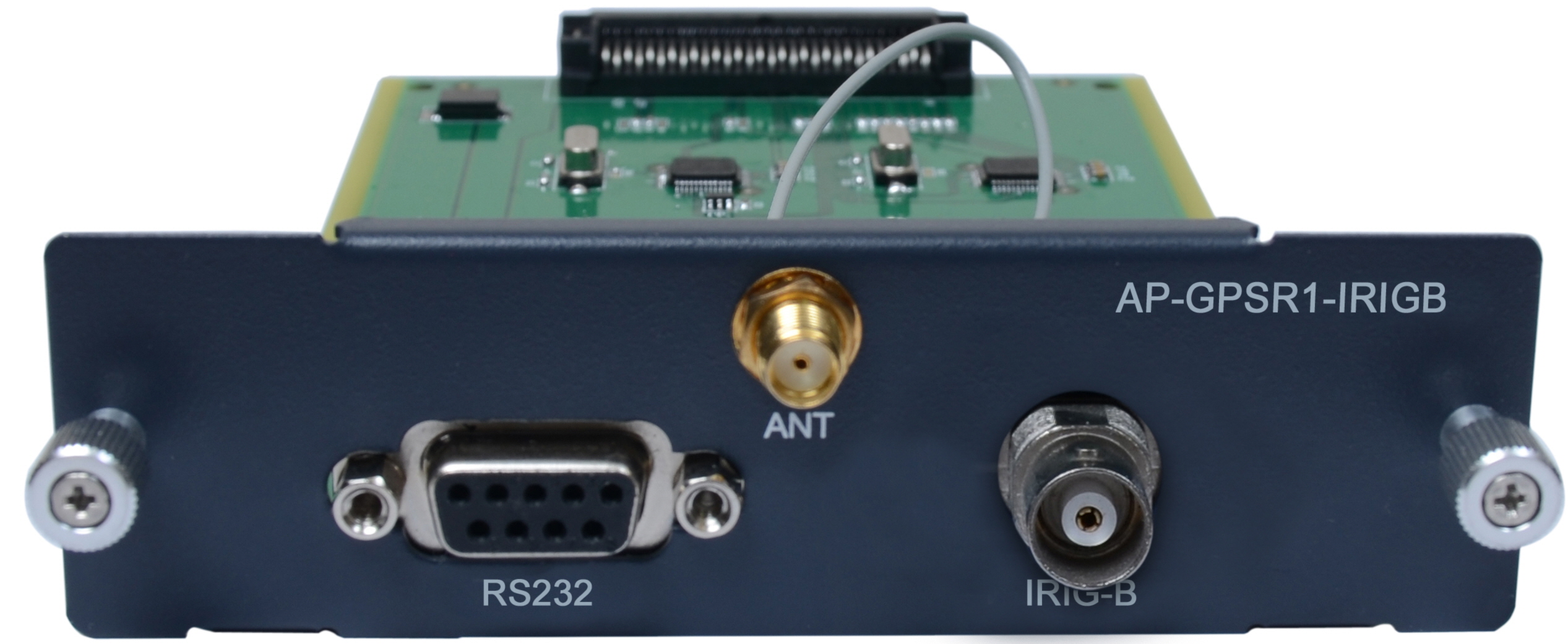

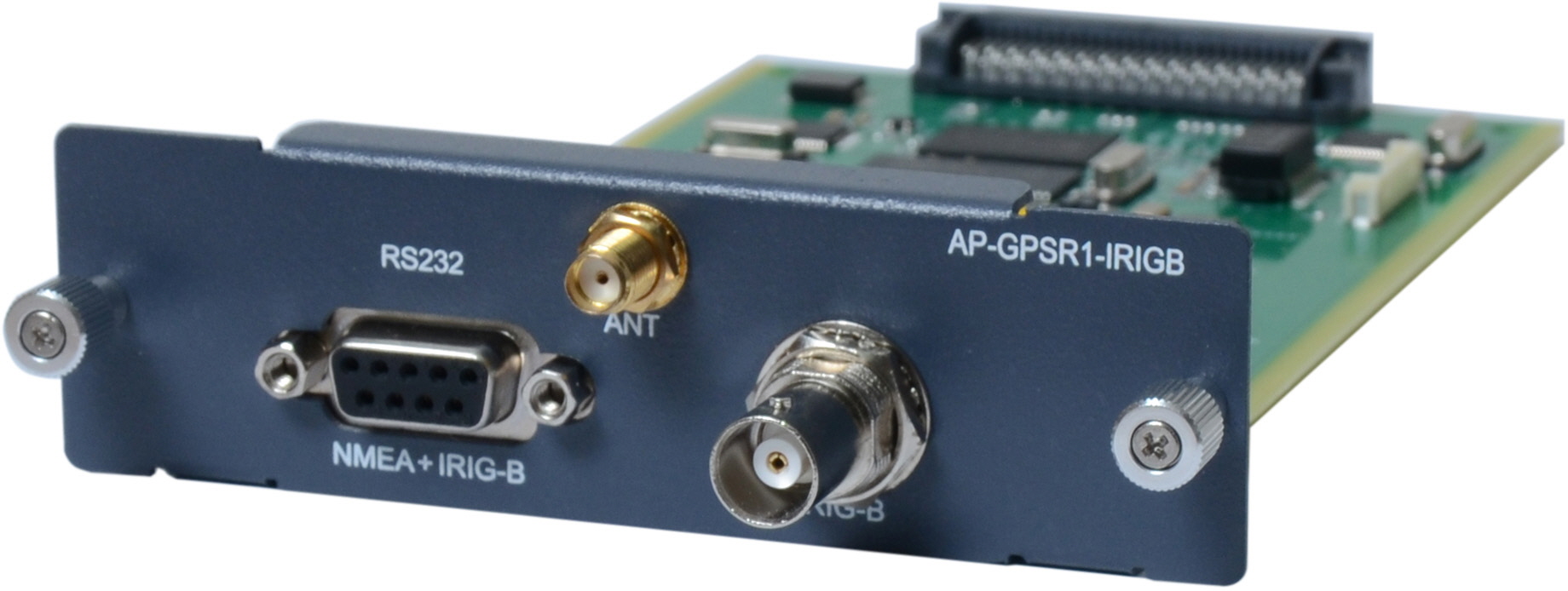

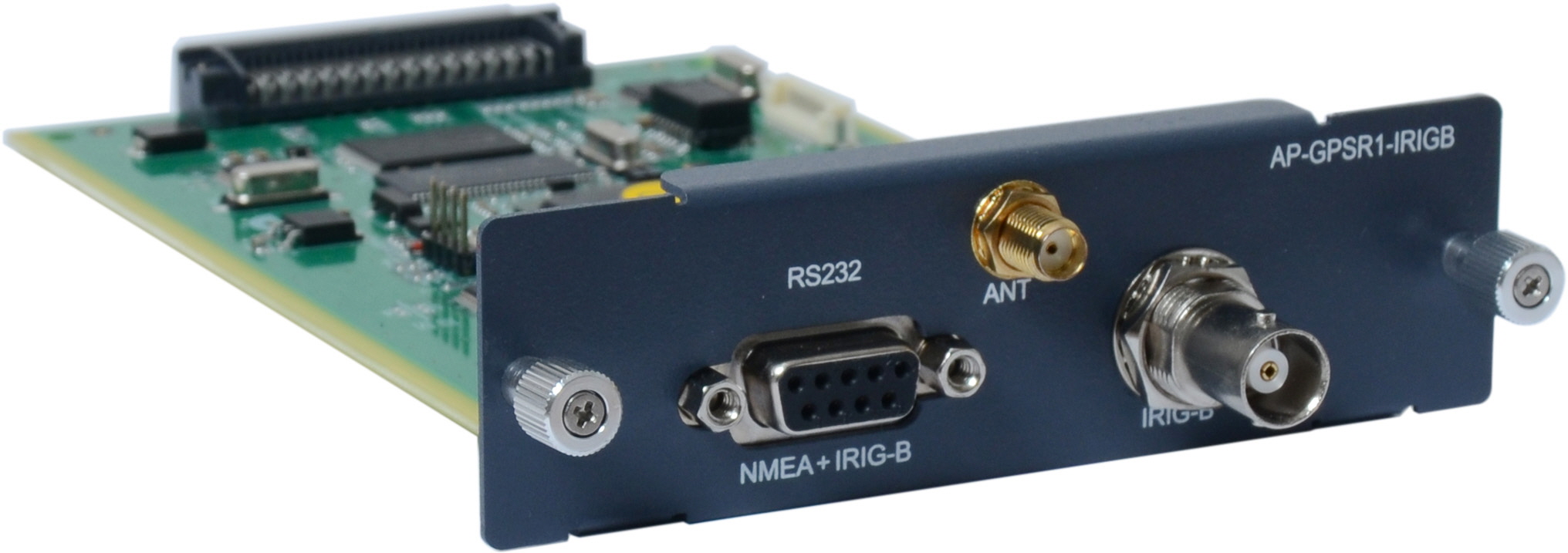

- IRIG-B 인터페이스 카드 지원
