Title : 스마트 경로당 원격강의 솔루션, 원격 노래방 솔루션, 다자간 화상회의 솔루션

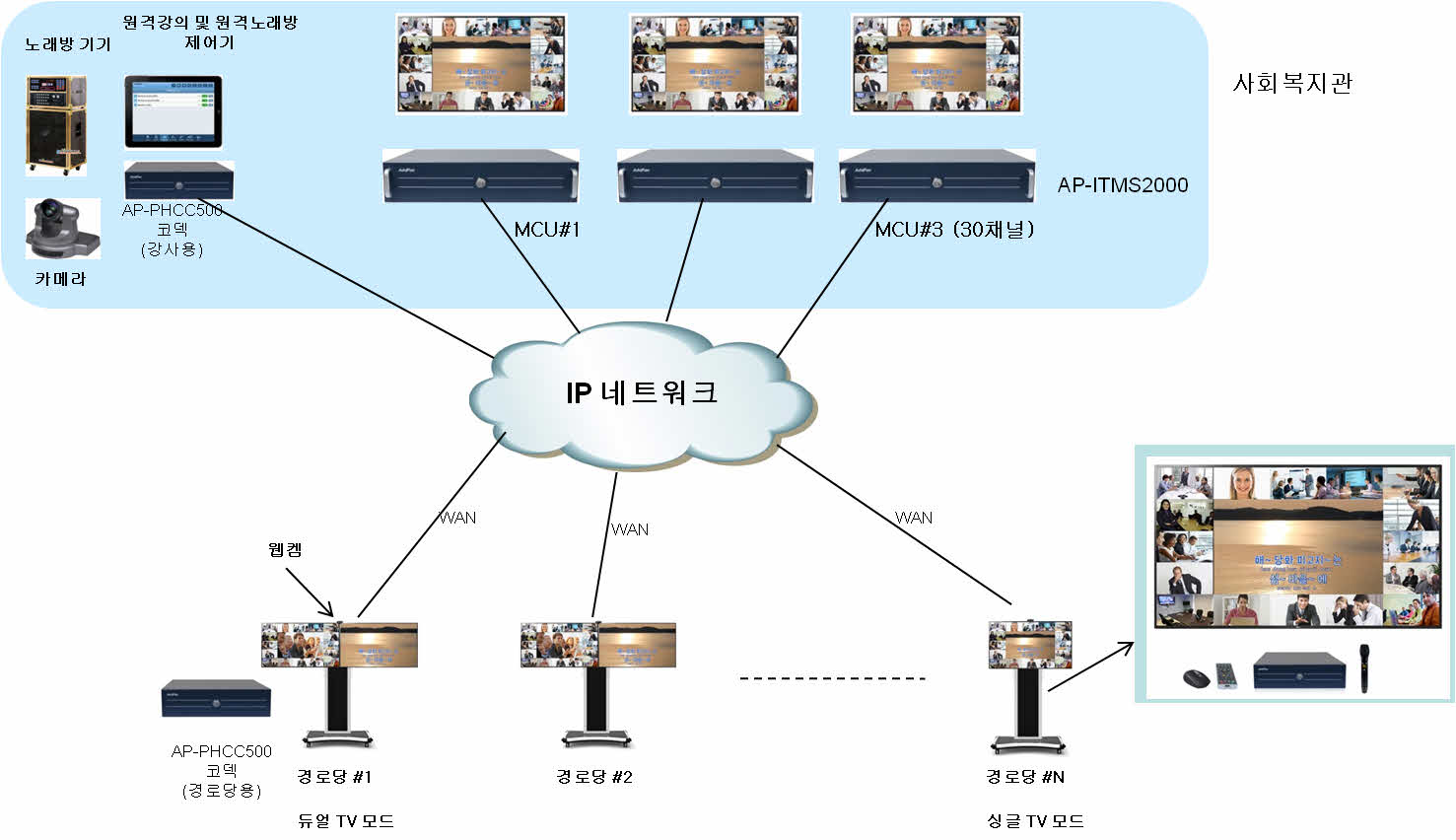

네트워크 구성도
원격 네트워크 노래방 서비스 솔루션 :
원격강의 서비스와는 다르게 원격 노래방 서비스는 다시 말하면 다자간 네트워크 노래방서비스를 하기 위해서는 일반적인 비디오 코덱기술뿐만 아니라 특별한 기술이 들어 가야 합니다. 사회복지관에는 있는 강사가 음악반주와 배경영상및 자막을 송출하게 되면, 일반적인 화상회의 구조에서는 원격지에 있는 경로당에서는 음악반주 소리가 스피커로 재생되고 노래하는사람의 음성과 함께 지향성 마이크로 들어가게됩니다. 이런한 경우 다른 지역에 있는 경로당에서는 아주 품질이 떨어지는 음악 반주 소리를 청취할 수 밖에 없습니다. 애드팍의 원격 네트워크 음악 경연 서비스 솔루션에서는 그동안 VoIP 통신 기술과 영상처리 및 영상통신 기술에서의 경험을 바탕으로 전송지연을 최소화하는 기술과 반주 음악 사운드 품질을 높일수 있는 특별한 기술을 지원합니다.

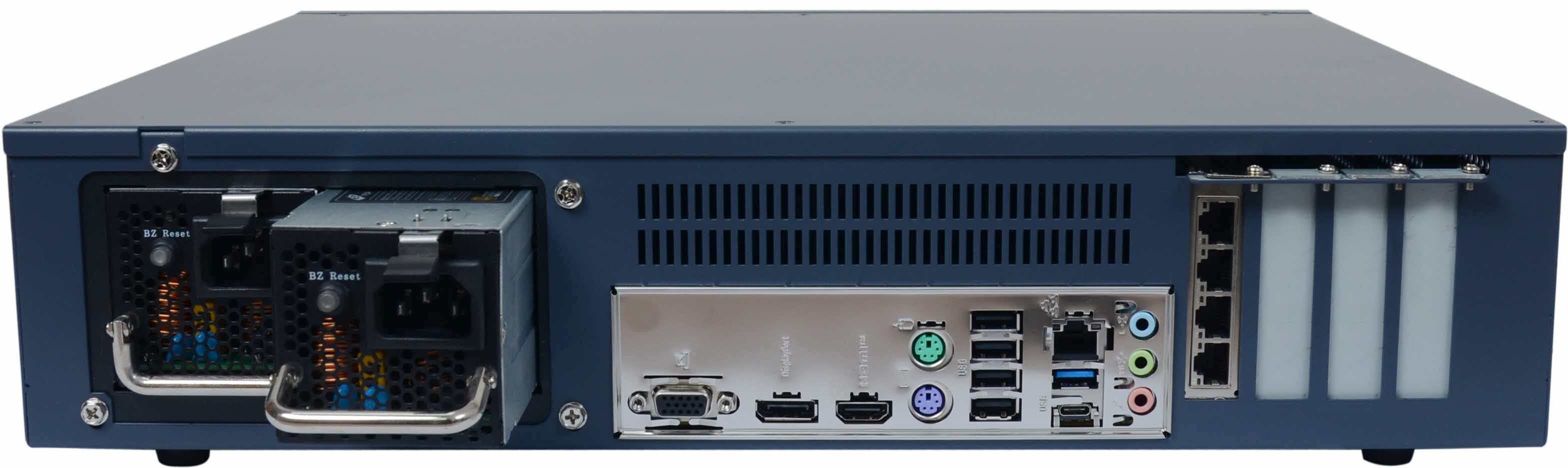

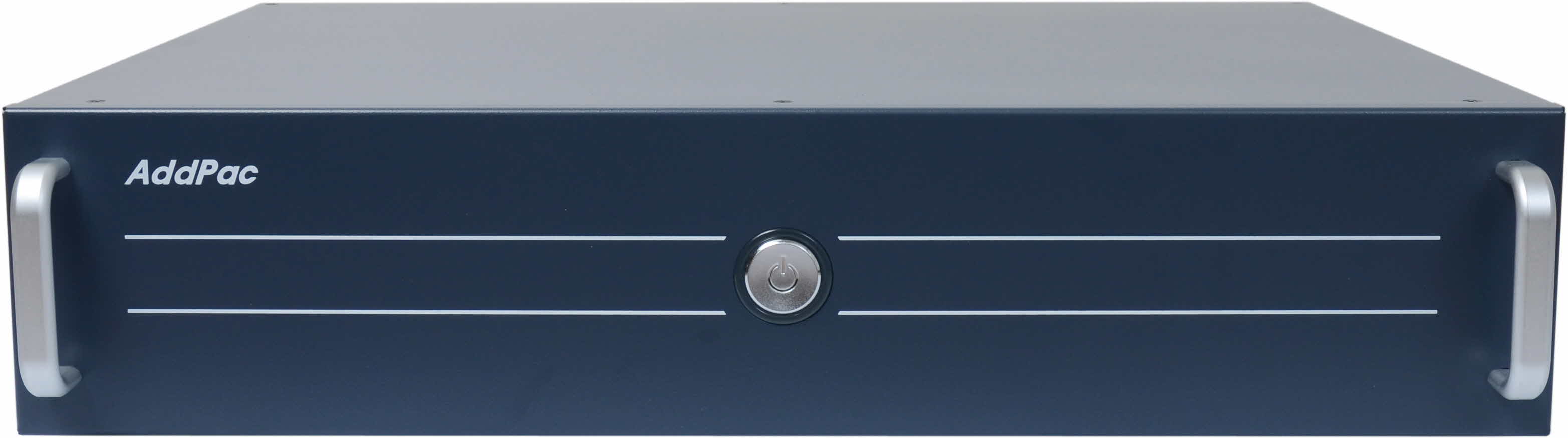

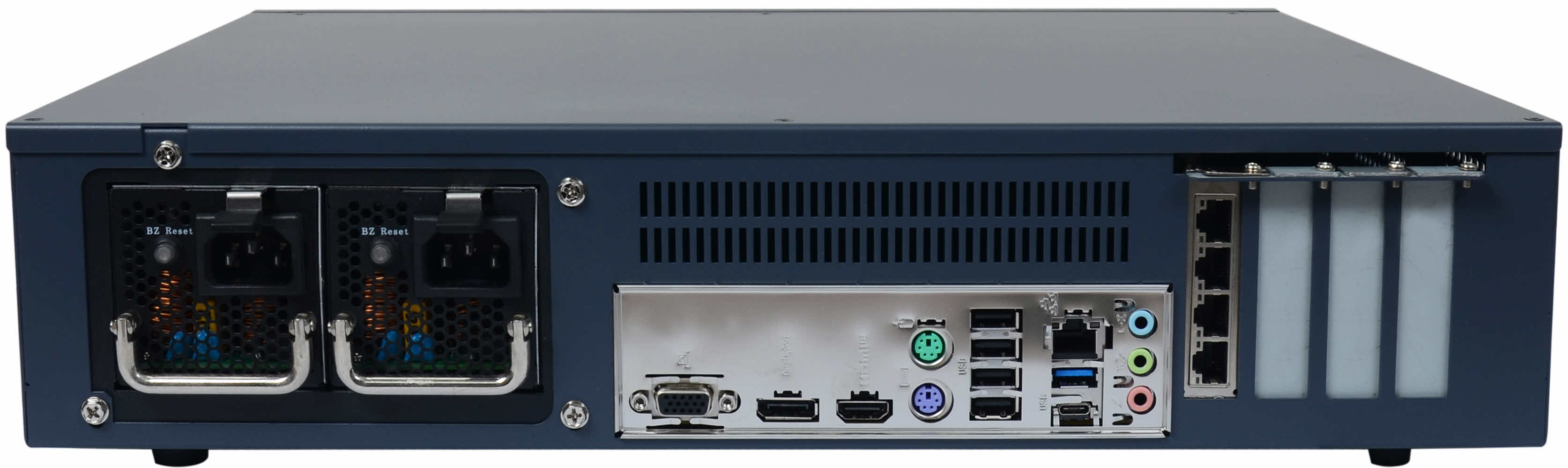

AP-ITMS2000 모듈타입 전원이중화 통합 IP 텔레포니 시스템은 애드팍의 다양한 사용자 IP 터미널 장비 (AP-PHCC500 비디오 코덱, AP-VP300 IP 영상전화기,etc),) 등과 연동하여 기존의 음성 위주의 기능 외에 멀티미디어 IP 텔레포니 서비스를 제공하는 ALL IP 환경의 새로운 IP 텔레포니 솔루션입니다. IP 교환기 기능, 다자간영상회의 비디오 MCU 등 다양한 어플케이션을 통합 지원할수 있는 차세대 통합 IP 텔레포니 플렛폼입니다.
펌웨어 업그레이드를 지원하는 고성능 프로세서 기반으로 설계되었으며, 본지사 망에서 사이트 사업장에 적합한 제품이며, 로컬망에서 안정적인 서비스를 제공할수 있으며, 애드팍의 다양한 VoIP 및 비디오 제품들과 연동되어 사용자 망에 적합한 다양한 IP 응용서비스를 제공할 수 있습니다.
주요특징
- 네트워크 인터페이스 : 4 x 10/100/1000Mbps 기가비트이더넷 포트 지원 (듀얼 포트), LAN, WAN 용
콜메니져 호처리 기능 :
- SIP 어플리케이션 서버, 프록시 그리고 로케이션 서버
- H.323 & SIP 외부 콜 시그널링 지원
- 사설 IP, IPv6 지원을 위한 RTP 프록시 기능지원
- IPv4/IPv6 듀얼 스택 지원
- SNMP 관리 기능 지원
- 통화 이력 관리 기능 제공
- 페이징 기능, 일제 동보기능 제공
- 스마트웹관리 메니져 소프트웨어지원
- 다양한 부가서비스 지원 : 파워플 IVR, UMS, 사용자 프리젠스 서비스, 컨퍼런스서비스, PTT서비스 등
비디오 MCU 기능 : 주요기능 (영상회의 MCU)
- 서버기반 다자간화상회의 비디오 MCU 솔루션
- 다자자 화상회의 비디오 MCU 기능 지원 (1:1,1:N,N:N)
- Full HD (1920x1080p) 비디오 컨퍼런스 기능 지원
- 다양한 비디오 해상도 지원, Full HD(1920x1080p), HD(1280x720;), D1 등, 30fps (Frame per Second)
- 스케일러블한 (Scalable) 비디오 참여자 수 지원 (4,9자 등)
- 다양한 비디오 컨퍼런스 화면 레이아웃 지원 (30개이상), 커스톰 레이아웃지원(옵션)
- 시스템관리 및 회의기능을 위한 스마트 웹 관리 메니져지원
- H.239 문서회의 기능 지원 및 연동기능지원, 고해상도 문서회의지원
- 트래픽 전송 스케줄러 (Transmit Scheduler)기능 탑재, 트래픽 쉐이핑기능, QoS (Quality of Sevice) (패킷로스, 지터) 기능지원
- H.323, SIP 프록시 서버기능 동시 탑재기능지원 (옵션), 별도 콜메니져 기능 서비스도 지원
- 다양한 비디오 코덱 지원 (H.265, H.264, H.263 등), 저역폭에서의 원할한 회상회의 기능 (프레임 레이트 및 화질 조절 기능)
- 다양한 오디오 및 음성 코덱지원 : G.722.1 (Siren), G.722, G.711외
- 다양한 화상회의 코덱 연동기능 지원
- VAD (Voice Activity Detect) 기반 비디오 컨퍼런스 화자 제어기능
- 다양한 비디오 컨퍼런스 모드 (Meet-Me, Scheduled, Dial-Out) 기능 지원
- 다양한 비디오 디스플레이 레이아웃 기능, Dynamic Control 기능, Floor 기능, Name Display 기능, Border 표시 기능
애드팍 비디오 MCU 는 다양한 화상회의 서비스 환경에 지원하기 위해서 비디오 MCU 자체에 탑재된 순수 스마트 웹 메니져(Smart Web Manager) 소프트웨어를 통하여 비디오 컨퍼런스 룸(Video Conference Room)을 만들고 비디오코덱, 음성코덱, 대역폭 등 비디오 컨퍼런스 룸에 관련된 각종 설정을 할 수 있도록 지원합니다. 순수 웹브라우저로 설계되어 PC 나 노트북, 테이블릿, 스마트폰 등 웹 브라우저가 설치된 환경등 다양한 환경에서 비디오 MCU 운영 관리가 가능합니다.

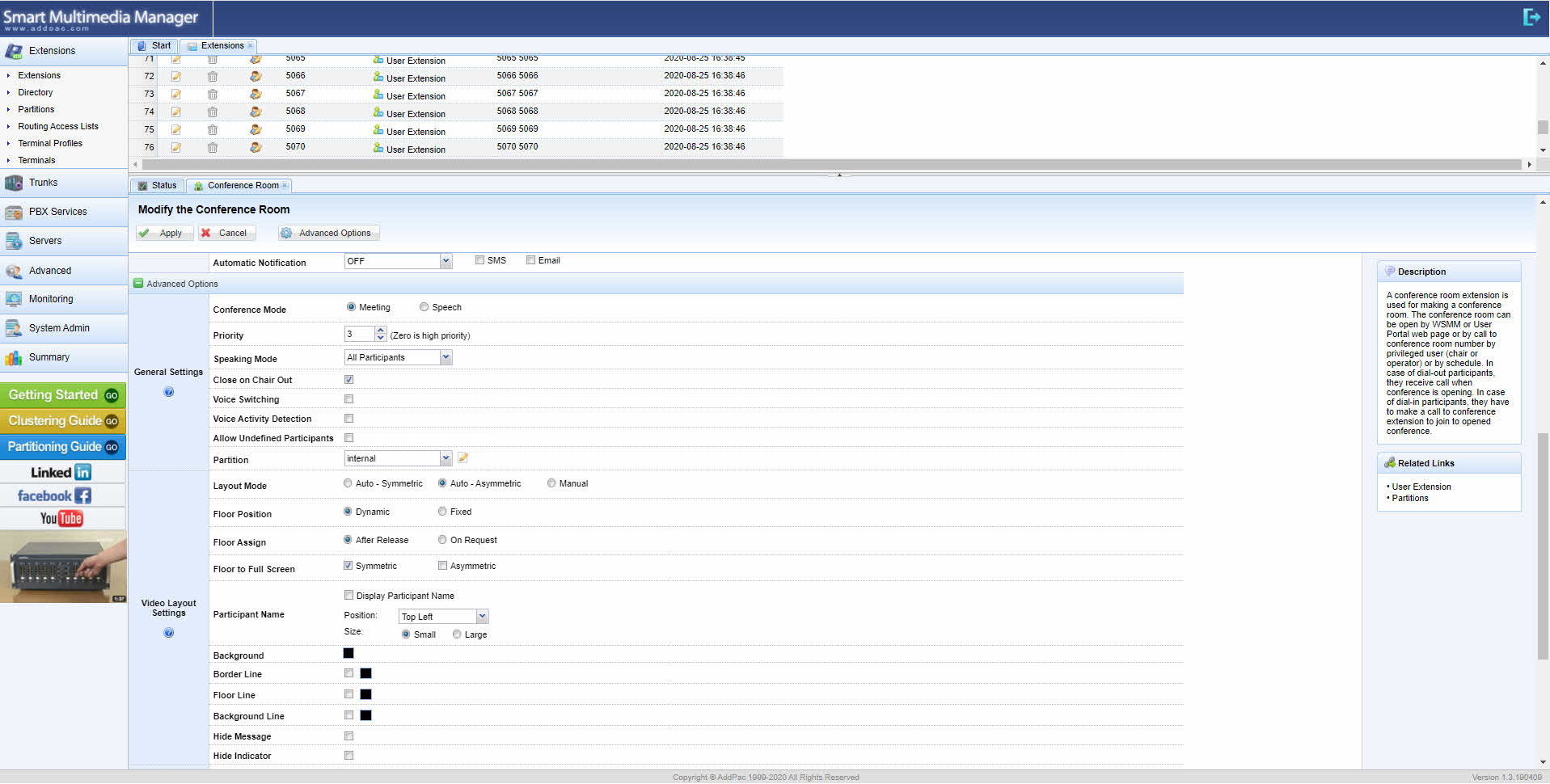

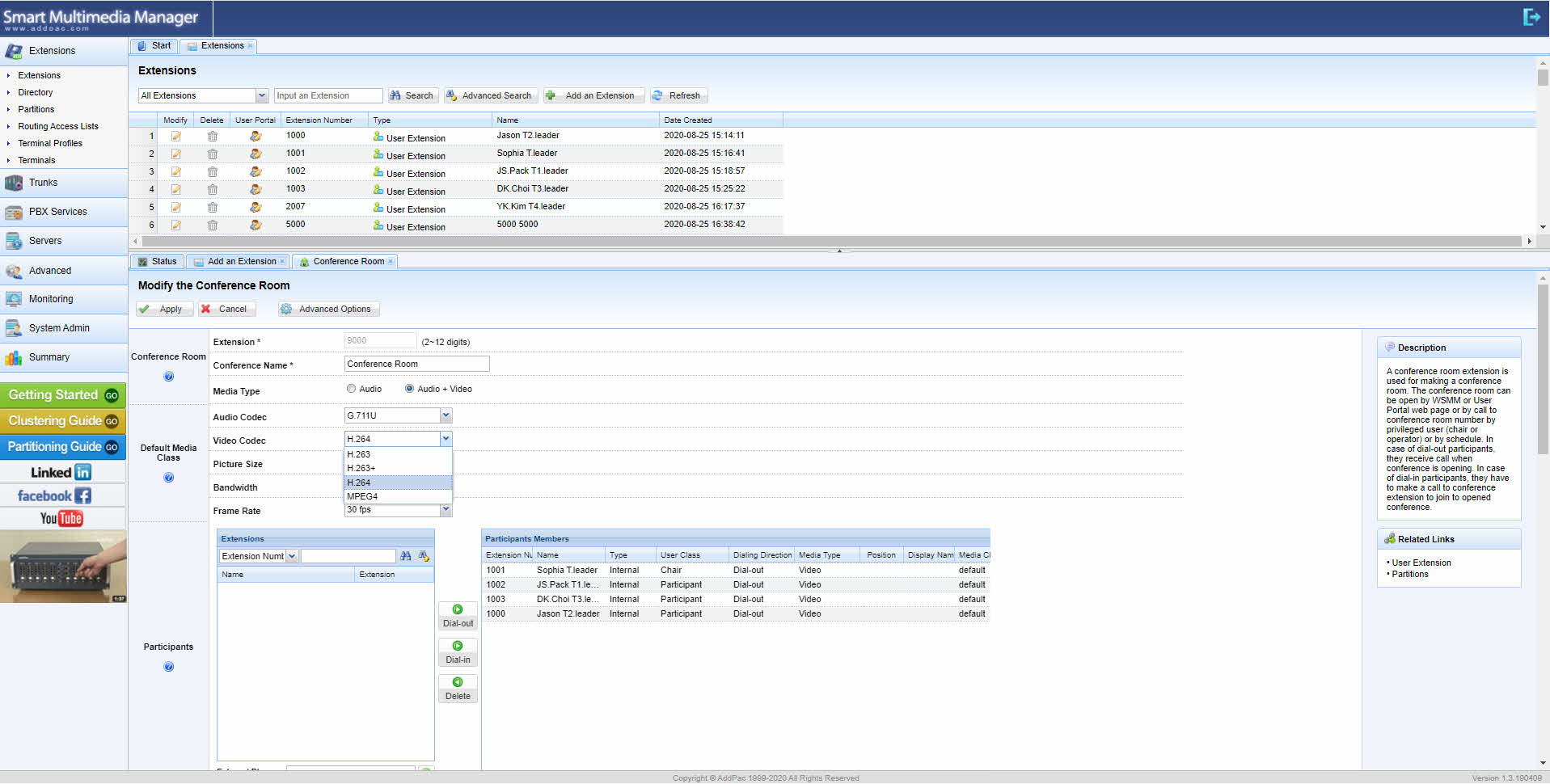

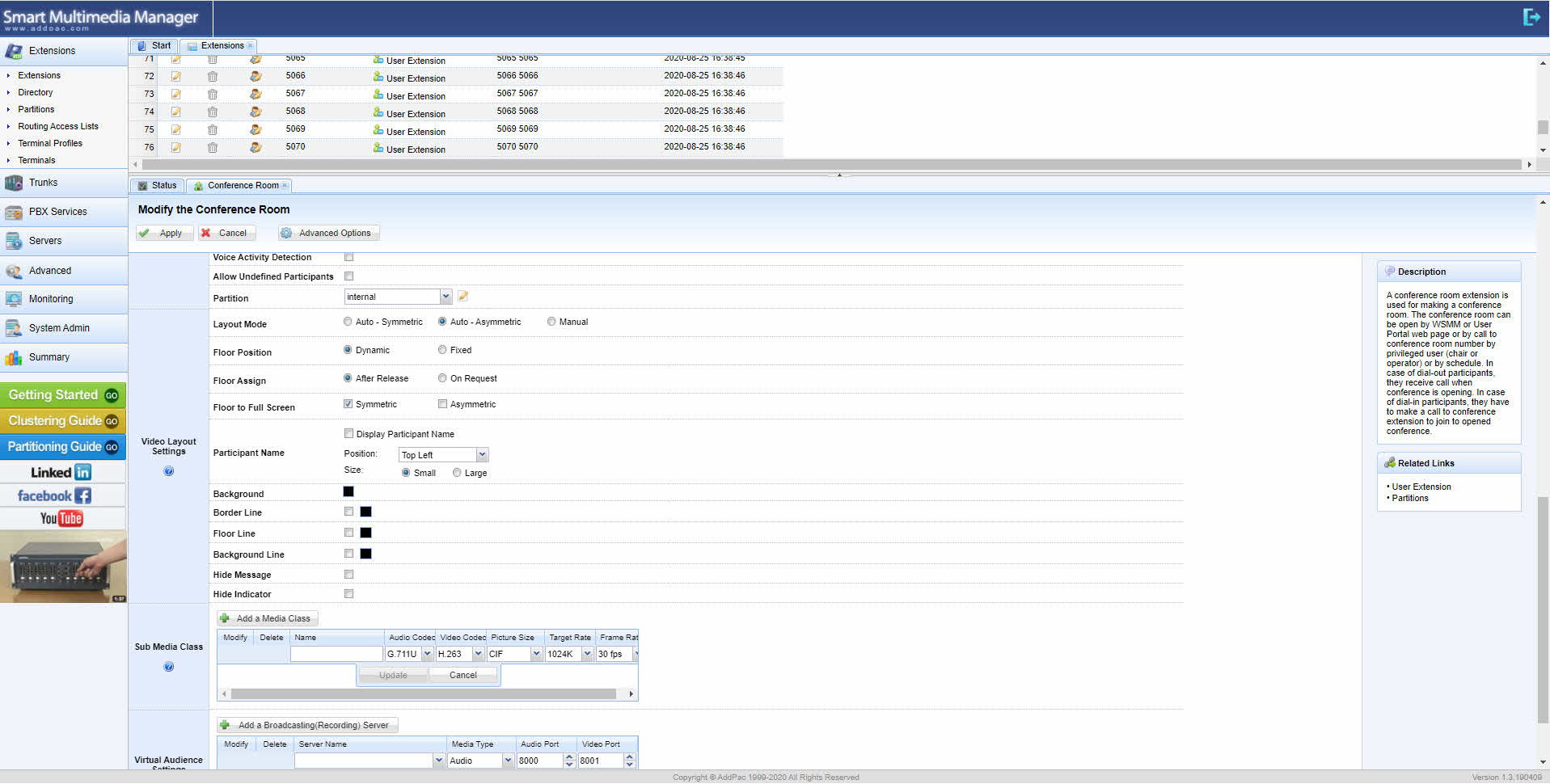

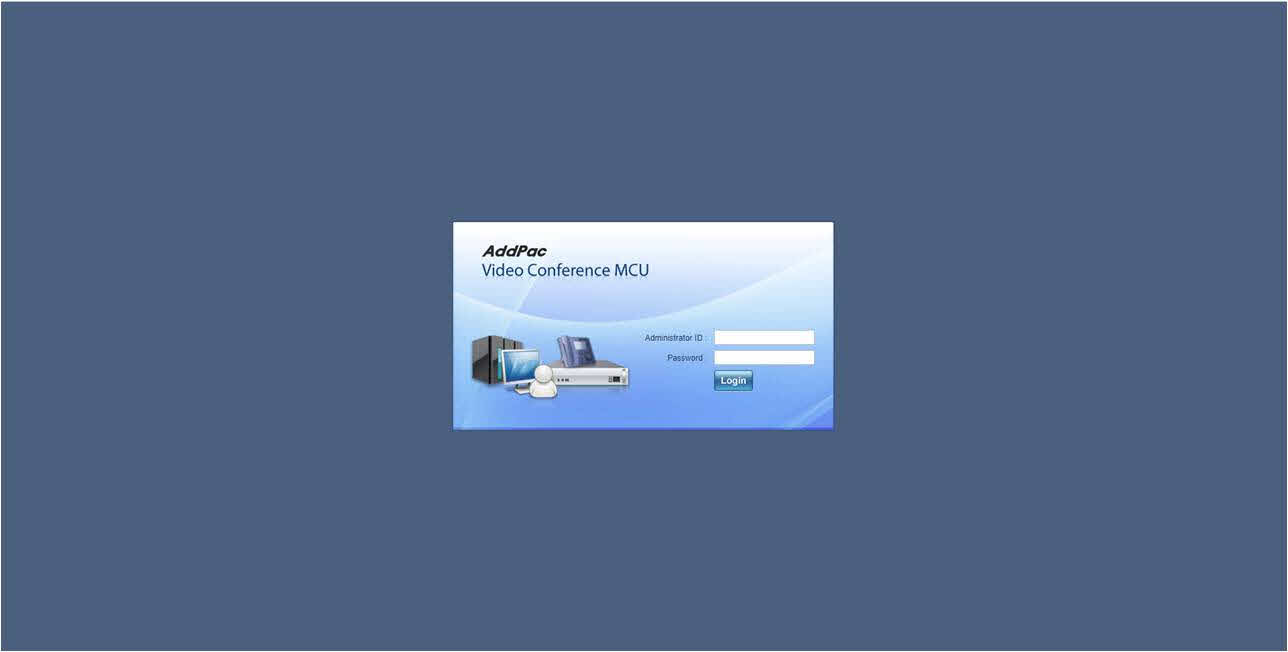

WSMM : Web based Smart Multimedia Manager for Video MCU (예제)

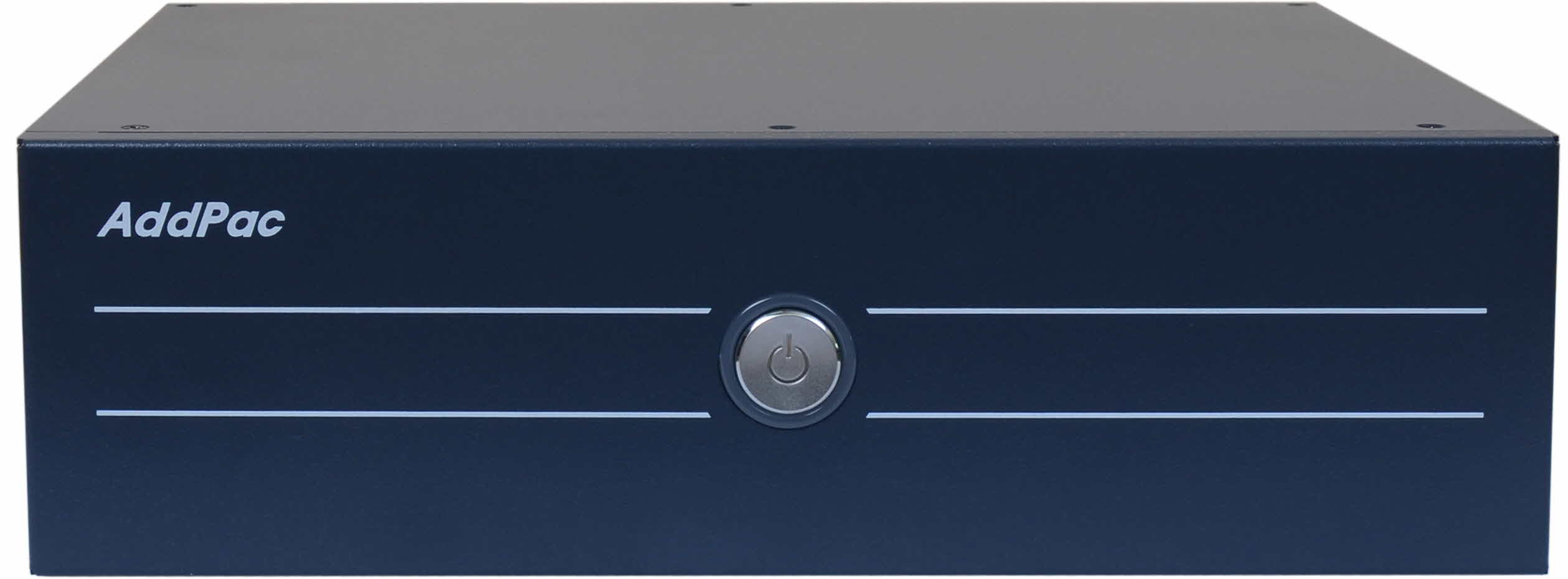

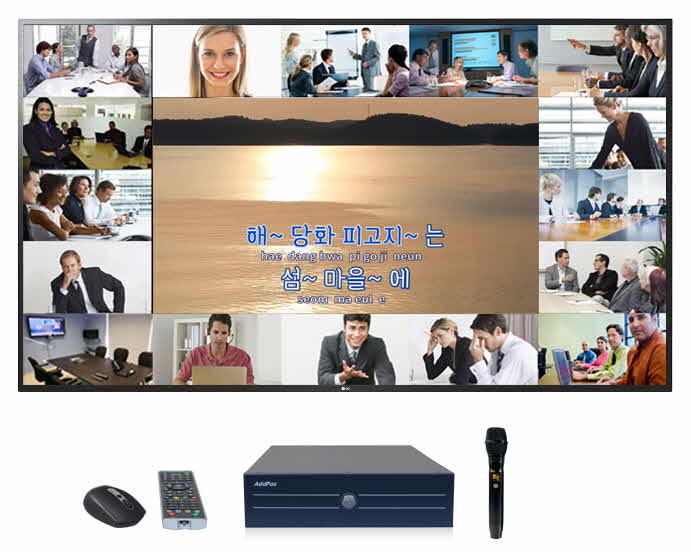

2. AP-PHCC1000 리눅스기반 화상회의 코덱 (원격강의, 원격노래방)

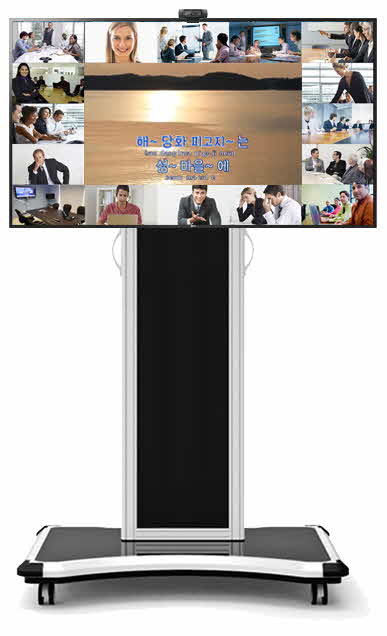

싱글 TV 모드

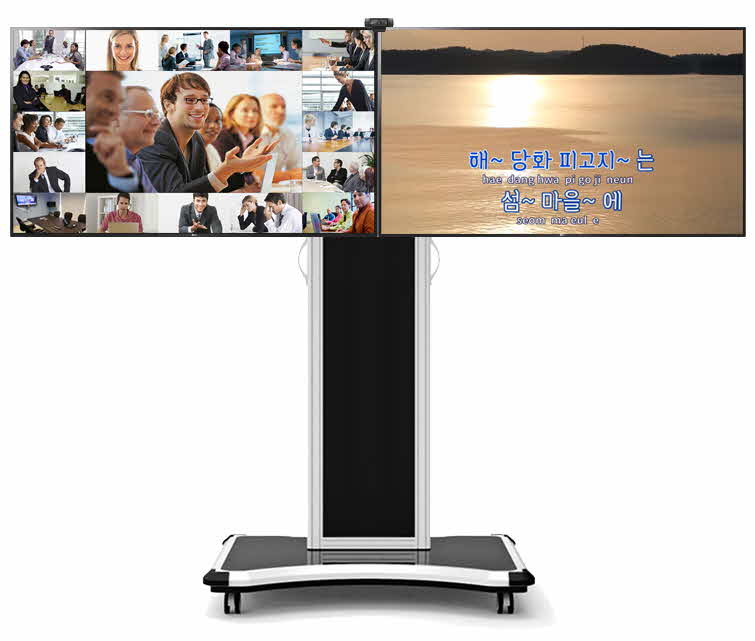

듀얼 TV 모드 (노래방영상및자막, 반주 분리)

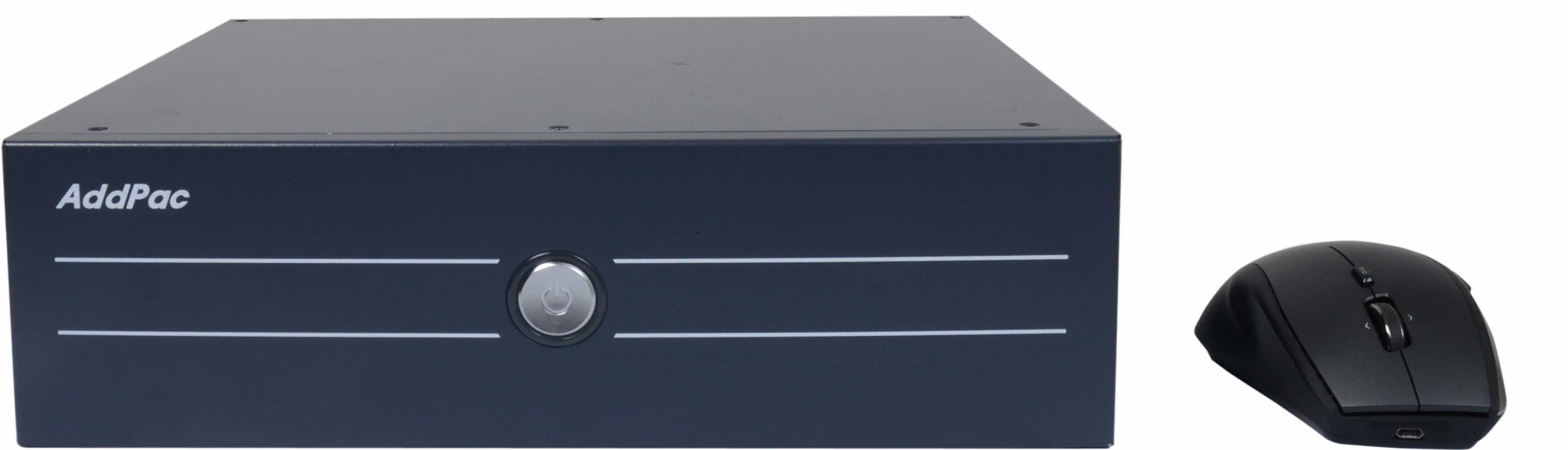

AP-PHCC1000 풀 HD 비디오 화상회의 장비는 웹 카메라 및 다양한 비디오 출력 인터페이스를 지원하는 카메라 분리형 고성능 IP 비디오 커뮤니케이션 솔루션입니다. 펌웨어 업그레이드를 지원하는 고성능 프로세서 기반으로 설계되어 최신의 오디오/비디오 코덱과 다양한 AV입출력 인터페이스를 통해 원격강의, 원격 노래방등 다양한 서비스까지 통합 지원합니다.
AP-PHCC1000 풀 HD급 영상코덱은 대형 HDTV 나 빔 프로젝트 연결을 위한 영상출력을 위해 RGB 인터페이스와, DVI인터페이스, HDMI 를 동시에 지원해 제한된 크기의 영상전화가 아닌 시원한 화면에서 즐기는 풀 HD (1920x1080) 영상통신이 가능합니다. 또한 영상입력인터페이스를 위해, 고성능 USB 카메라 인터페이스를 지원하여 선명한 화질을 지원할 수 있도록 설계되었습니다.
애드팍 AP-PHCC1000 풀 HD 영상회의 장비는 고성능 프로세서 기반의 하드웨어 구조로 설계되어, 일대일 (Point-to-Point) 영상통화를 위한 실시간 오디오/비디오 인코딩, 디코딩 처리기능을 제공합니다. 다자간 회의 기능을 위하여 애드팍의 MCU 장비와 연동기능을 제공하여 중앙처리 집중방식의 1:N 다자간 영상 회의를 기능을 제공할 수 있습니다. AP-PHCC1000 풀 HD 영상코덱 시스템은 외부 MCU 연동 기능을 통하여 다양한 타입의 비디오 컨퍼런스 모드를 지원합니다. Meet-Me(Dial-In) 방식을 비롯하여 Ad-Hoc(On-Demand) 방식 및 Scheduled 비디오 컨퍼런스 방식을 지원합니다. 일대일 영상통화 및 MCU 영상회의시 사용하는 VoIP 시그널링은 SIP 및 H.323 을 지원합니다.
AP-PHCC1000 HD 화상회의 비디오 코덱은 H.264 (MPEG-4 Part10) 영상코덱등 차세대 영상 압축코덱을 지원하며, H.264 영상압축코덱 기준으로 1080p(1920 x 1080) 급 영상을 초당 30프레임까지 처리합니다. 때문에 일반 IP 영상전화기에서 느낄 수 없던 생생한 화질을 HDTV 디스플레이 화면을 통해서 느낄 수 있습니다.
애드팍의 다양한 VoIP 및 비디오 솔루션 등은 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 AP-PHCC1000은 차세대 커뮤니케이션을 요구하는 고객에게 높은 만족을 드리는 솔루션이 될 것입니다.
3.AP-SCC 스마트 비디오 화상회의 컨트롤러 S/W

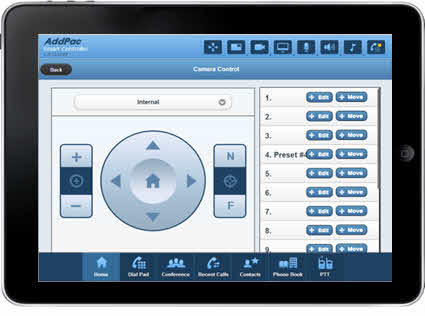

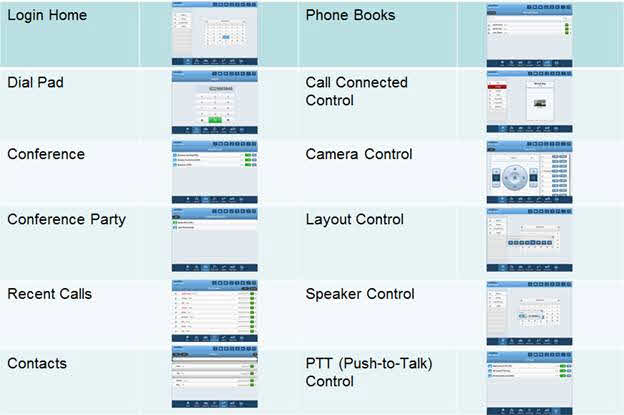

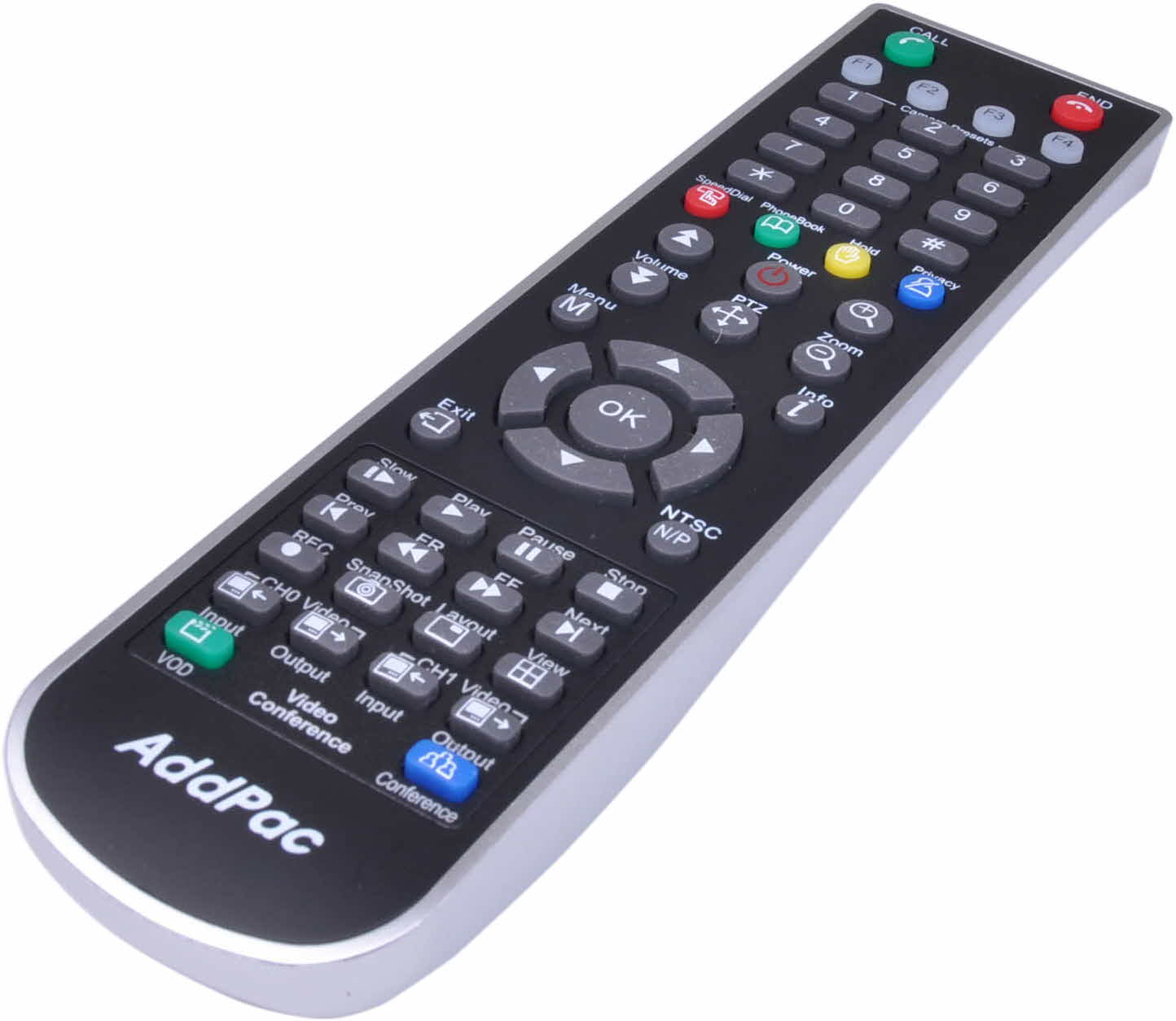

웹기반의 스마트 비디오 컨퍼런스 컨트롤러는 애드팍 HD 화상회의 시스템을 제어 하기 위한 관리프로그램입니다. 순수하게 웹기반으로 설계되어 별도의어플케이션 설치없이 애드팍 하드웨어 기반의 화상회의 코덱 시스템을 로컬 또는 원격으로 웹을 통하여 제어할수 있는 소프트웨어 입니다. 기존의 리모콘을 추가하여 데스크톱, 노트북, 스마트폰 이나 텝, 패드에서 화상회의 시스템을 제어할수 있습니다. 이 소프트웨어는 인터넷 익스플러러, 크롬 브라우저, 안드로이드기반의 탭, 넥서스텝, 사파리 웹브라우저 등을 지원합니다. 또한 Tab, ,PAD를 위한 랜드스케이프(Landscape) 방향으로 최적화 되어 있습니다.
