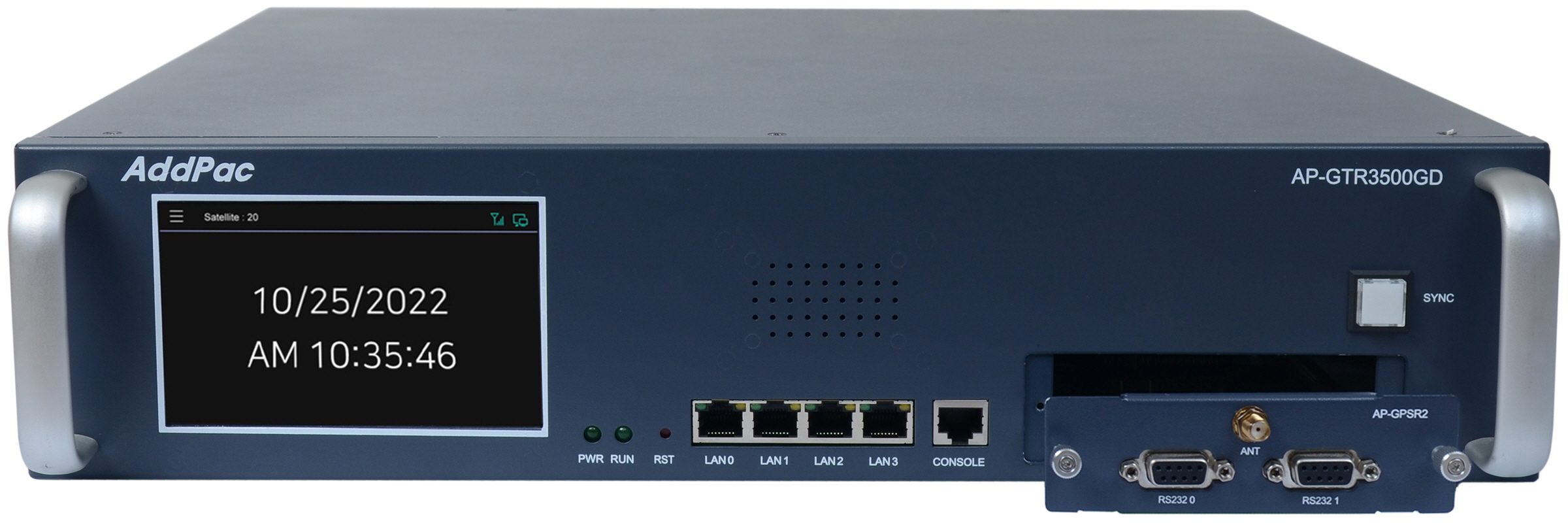

AP-GTR3500GD 고성능 임베디드 GPS NTP 시각동기서버는 터치스크린 지원 5인치 칼라 LCD 장착, 핫스왑 모듈타입 전원이중화 기능, 4포트 기가비트 이더넷을 지원하며 GPS 시각동기장치가 하드웨어 모듈로 탑재되어, 위성 GPS신호로부터 정확한 시각정보를 수신하여 NTP (Network Time Protocol) 서버 기능을 수행하는 장치입니다. 국가 중요 보안 시설등 외부망과 분리된 네트워크 환경에서 자체적인 NTP 서버를 구축할때 사용되는 장비입니다. 정확한 시간 정보를 필요로 하는 CCTV VMS서버, NMS (Network Management System) 서버등 시각동기가 필요한 서버로 NTP 서비스 기능을 수행하는 장비입니다. IP기반의 네트워크 기반으로 설계되어 확장성 매우 뛰어나며 원격관리가 편리합니다. 정확한 시간 정보를 필요로 하는 영상감시·교통관리·환경/방재감시등 다양한 실시간 영상 응용 분야에 적용할 수 있습니다.
PTPv2 Precision Time Protocol 프로토콜 지원 (IEEE1588)

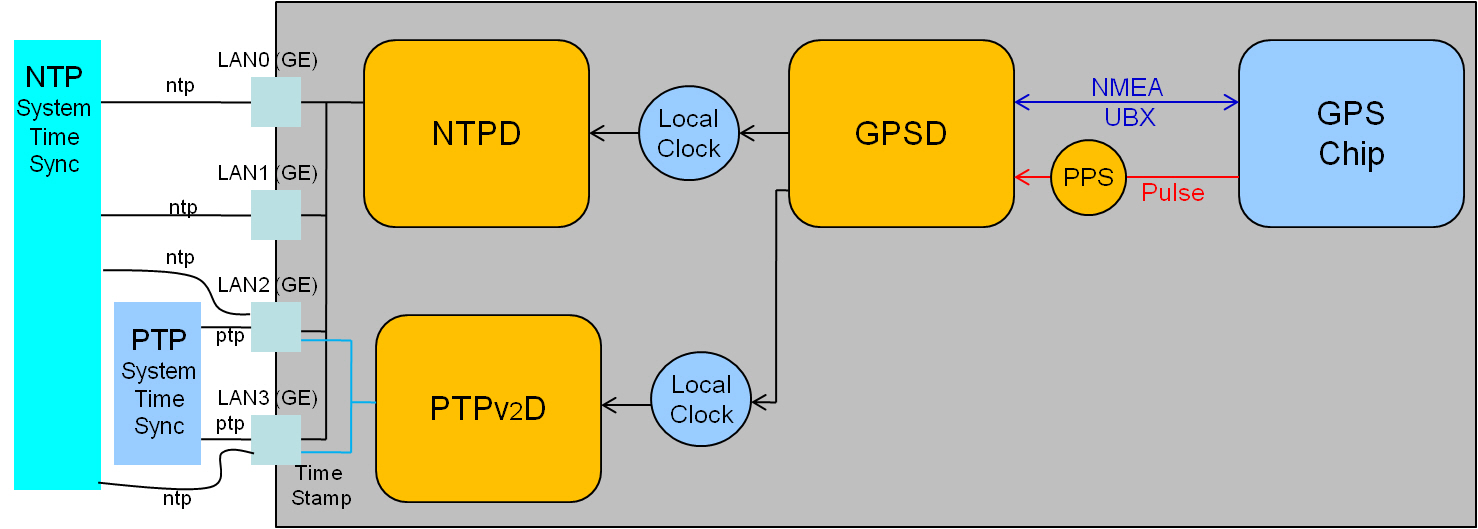

애드팍 AP-GTR3500GD 고성능 GPS 시각동기서버는기본적인 NTP(Network Time Protocol) 외에 공동자동화, 철도차량 어플리케이션등 GPS 시각동기서버와 클라이언트사이에 정밀하게 시간동기를 지원하는 PTP (Precision Time Protocol) 시각동기 프로토콜을 지원합니다. AP-GTR3500GD 는 하드웨어 기반(하드워어/소프트웨어)의 Time Stamping을 가능하게 하는 기가비트 이더넷칩(LAN2,LAN3) 을 사용하여 하드웨어 기반 PTPv2 를 지원할 수 있고록 설계되었습니다. 이 프로토콜은 이더넷 네트워크(Ethernet network)상의 모든 장치에 대해 시간적 동기화를 지원할 수 있습니다. PTP는 IEEE1588(2008) 제정된 국제 표준이고, IP 기반의 메시지 전송방식을 지원합니다.
Precision Time Protocol(PTPv2)는 그랜드마스터 시각동기 서버 (예 : GPS 시각동기서버) 와 클라이언트간에 클럭을 동기화하여 마이크로초(μs) 이하의 시간 정확도를 달성하는 데 사용되는 네트워크 기반의 시간 동기화 통신 프로토콜입니다.
PTPv2는 이더넷 물리계층에 포함되므로 이더넷 네트워크상의 클라이언트 시스템 및 장치에 대한 정밀 시간 동기화를 가능하게 할수 있으며, 서버 및 클라이언트 모두 이더넷 LAN 칩에서 하드웨어 기반의 타임 스탬핑을 지원하면 정밀한 시각 동기화기능을 지원할 수 있습니다. PTPv2는 서버 클라이언트 시간 동기화 메커니즘이다. 예를들어 AP-GTR3500GD 를 PTP 마스터 클럭 서버모드로 설정하면, 클라이언트 장치에 PTP 시간 동기화 메시지를 전달한다. PTP 시각 동기화 패킷이 네트워크로 전송되면서 동기화 과정이 시작되고, PTP 클라이언트는 PTP 시각동기서버로 부터 전송되어 오는 시각과 클라이언트의 로컬 시각 사이의 시간 차이(지연)를 계산하여 오차를 줄여 시각동기화 기능을 지원합니다.

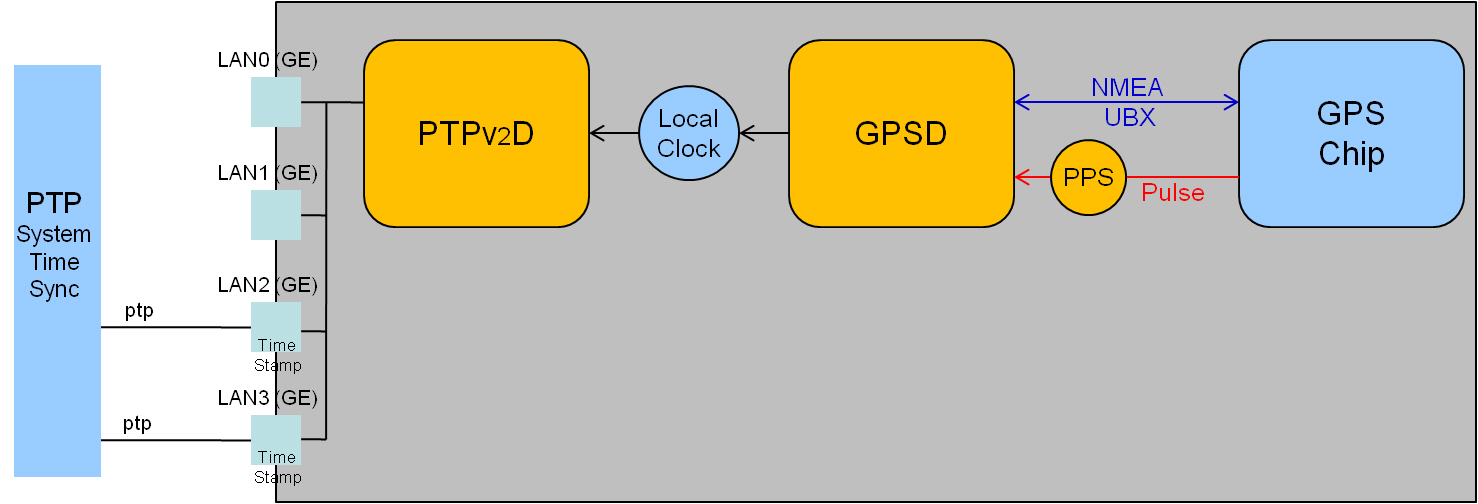

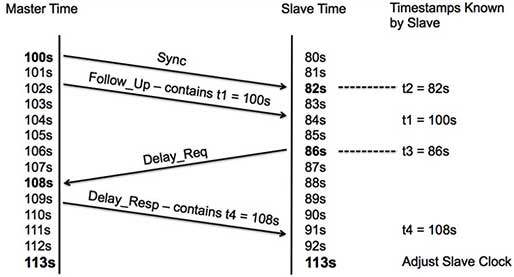

PTP 시각동기화 프로세스 (서버, 클라이언트)
AP-GTR3500GD 주요특징

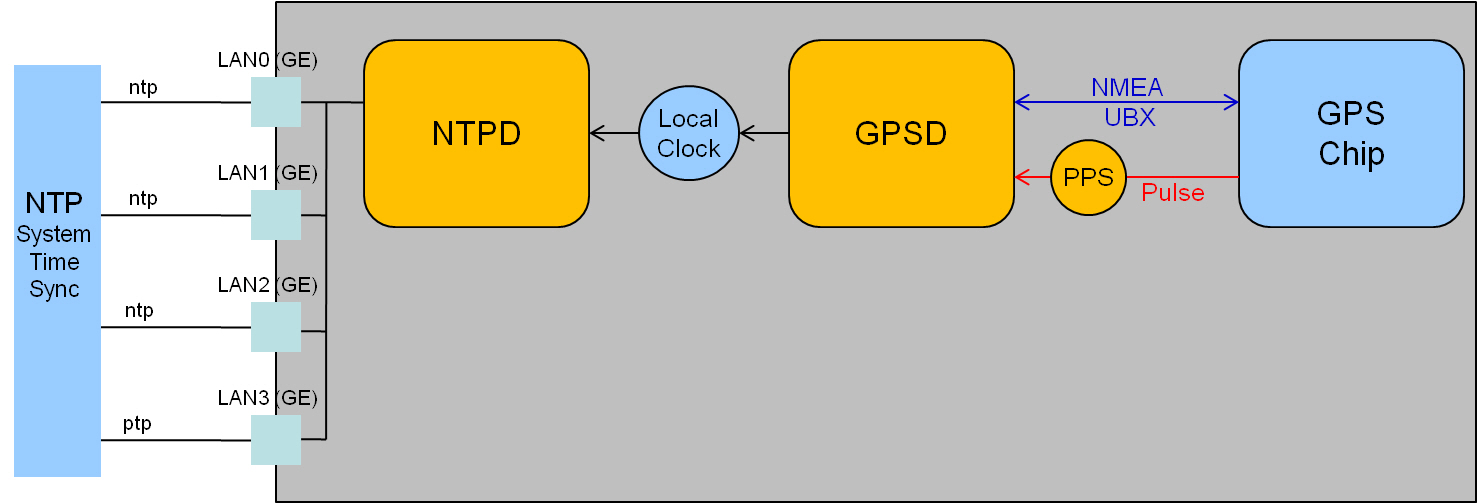

- GPS 기반 하드웨어 모듈을 장착한 임베디드 NTP (Network Time Protocol)서버
- 고성능 GPS 시각 동기 장치 솔루션
- IP 기반 GPS 시각 수신장치 (Location Free, etc)
- GPS 시각정보 전송을 위한 듀얼 RS232 포트

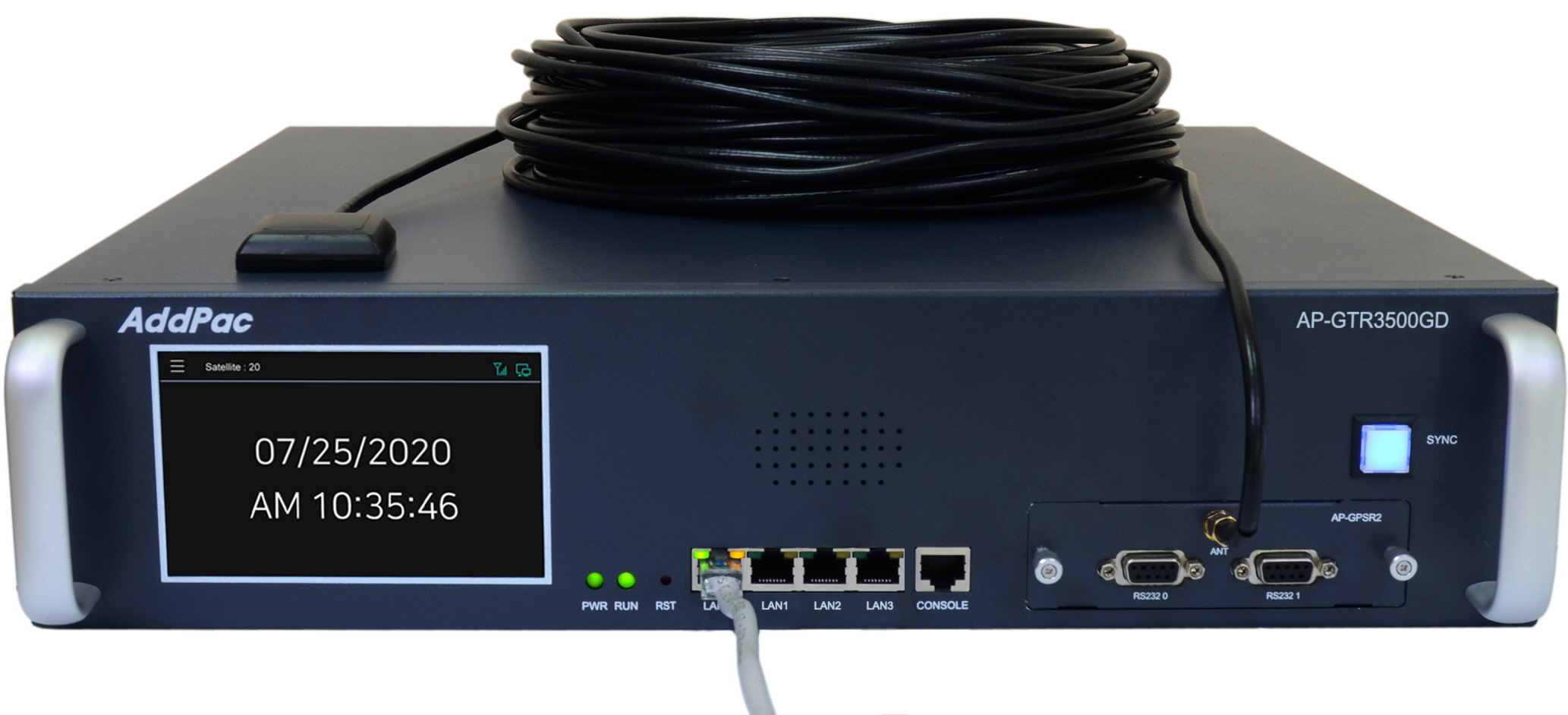

- GPS 시간정보 표시를 위한 터치스크린 지원 5인치 칼라 LCD (800x480) 해상도 지원
- 터치스크린 음향을 위한 내부스피커 지원 (비프음 외)
- GPS 안테나 인터페이스 지원 : 실내용, 아웃도어 안테나 외
- 4포트 기가비트 이더넷 인터페이스 (4xRJ45) 지원
- 1포트 RS232C 포트 (RJ45) : 전문가용 CLI (Command Line Interface) 지원
- 디바이스 상태표시를 위한 블루 램프(Blue LAMP) 지원
- 디바이스 설정및 관리를 위한 스마트 웹 관리 소트프웨어 탑재
- 원격 펌웨어 업그레이드 가능한 시스템 구조

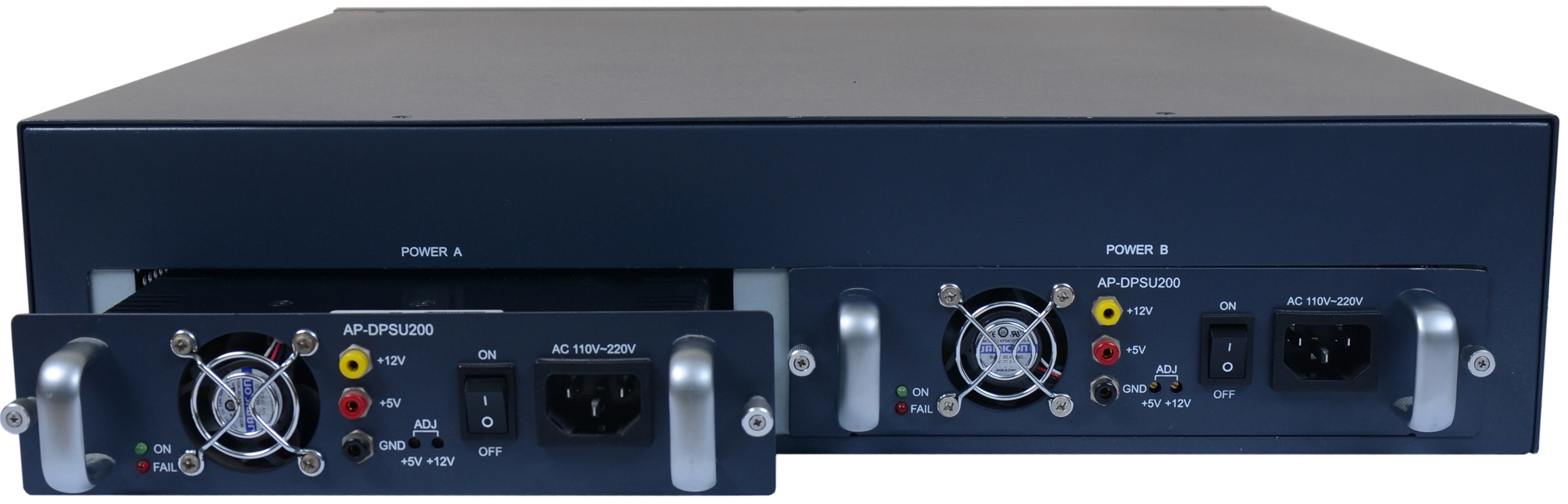

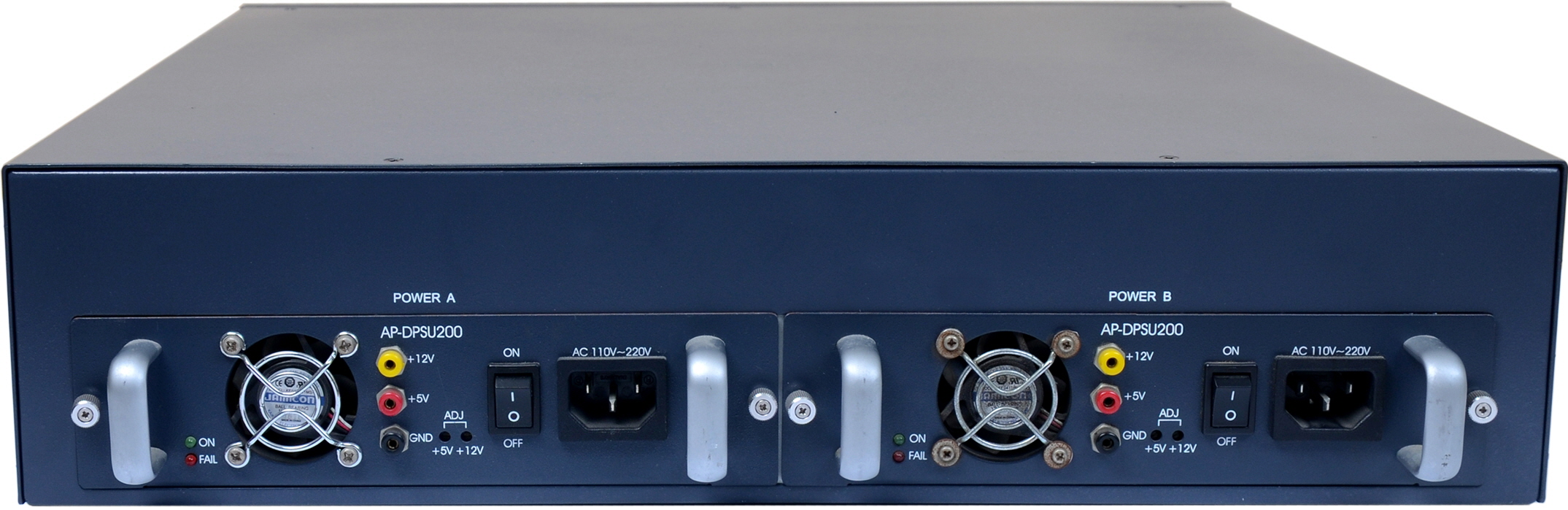

- 모듈 타입 시스템 전원 이중화 기능 탑재 (듀얼 파워 서플라이) : 유지보수용이, 탈장착 파워 모듈, 장에서 파워모듈만 교체가능

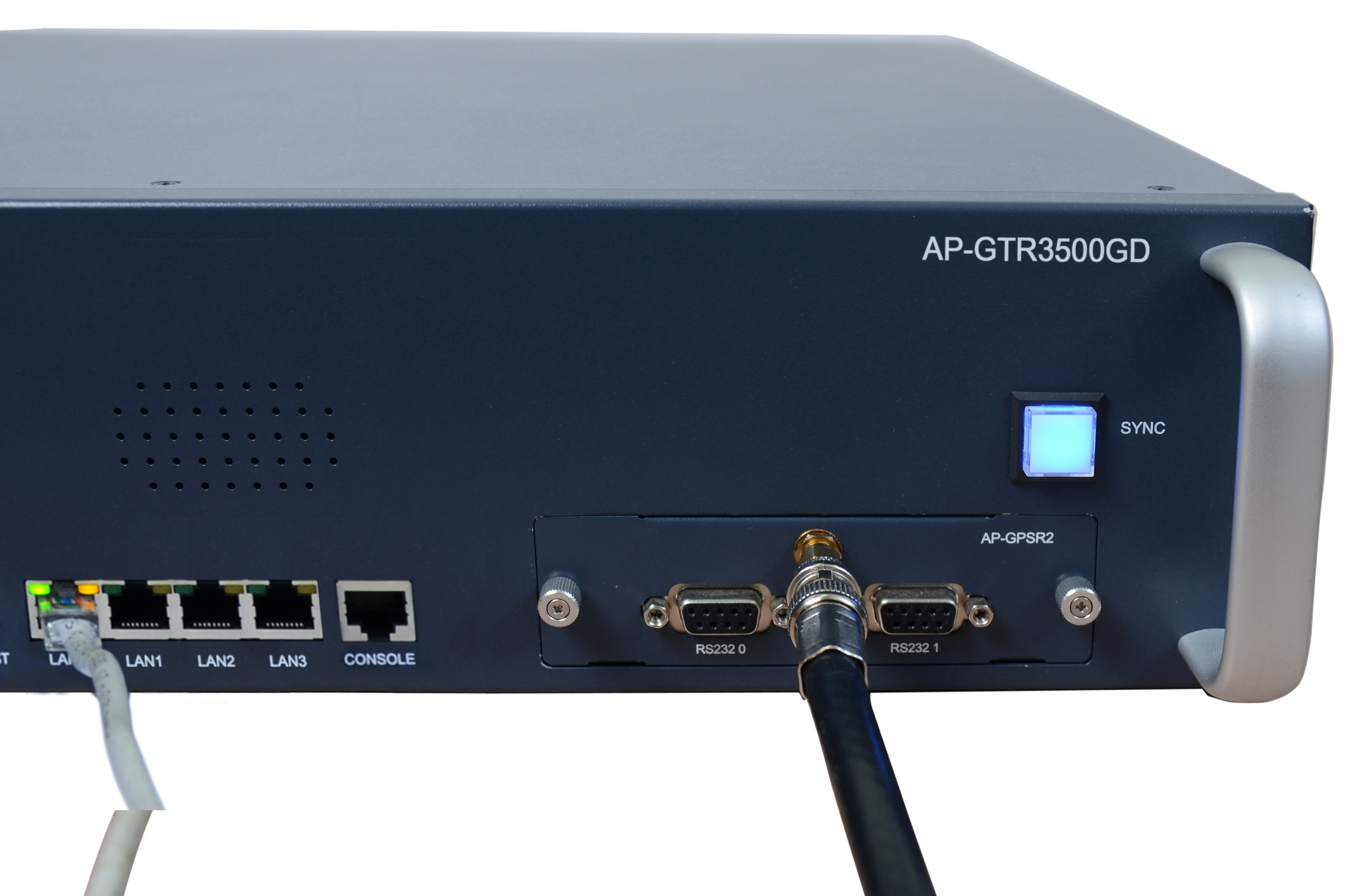

- 듀얼(2) DB-9 RS232C 인터페이스 (NMEA (The National Marine Electronics Association) 프로토콜 지원)
- 19인치 랙 마운트 장착 가능 (브라켓 지원)

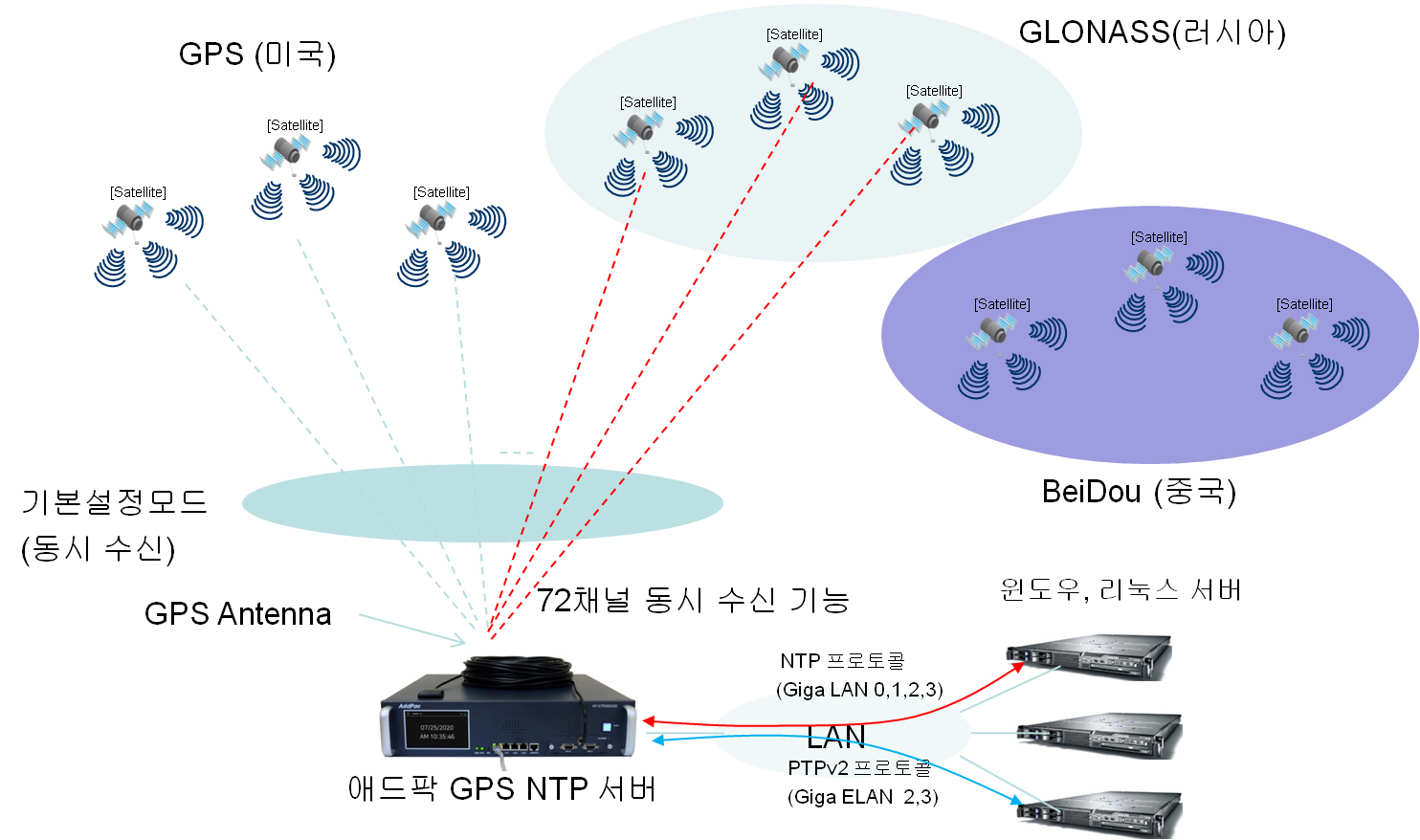

- 듀얼 주파수 RF 수신단을 사용하여 두개의 GNSS 시스템(예 : GPS(미국), GLONASS(러시아), BeiDou(중국)) 동시 수신 가능
- 기본설정 : GPS (SBAS 와 QZSS(일본,호주) 포함 ) 와 GLONASS 동시수신 모드
- QZSS 와 SBAS(GPS 부가서비스) 는 GPS 시스템과 동일 주파수 대역 사용
- 진보된 RF 설계 아키텍쳐와 간섭방지 기능은 안좋은 GNSS 환경에서도 최대 성능 지원
- 안티재밍 테크놀러지 탑재
- GPS 신호세기 실시간 표시기능 (LCD, 스마트 웹 관리 메니져 : 그래픽으로 표시 ), GPS 안테나 설치시 유용
- 패시브 & 액티브 GPS 안테나를 위한 최적의 성능 지원
- 최대 업데이트 레이트 : 10Hz
- 타임펄스 정확성 : 30ns~60ns
AP-GTR3500GD 주요기능 리스트
- GNSS (Global Navigation Satellite System) 상태 체크 기능
- IPv4 / IPv6 어드레스체계 동시지원 (NTPv4, NTPv6)
- NTP 프로토콜 처리 성능

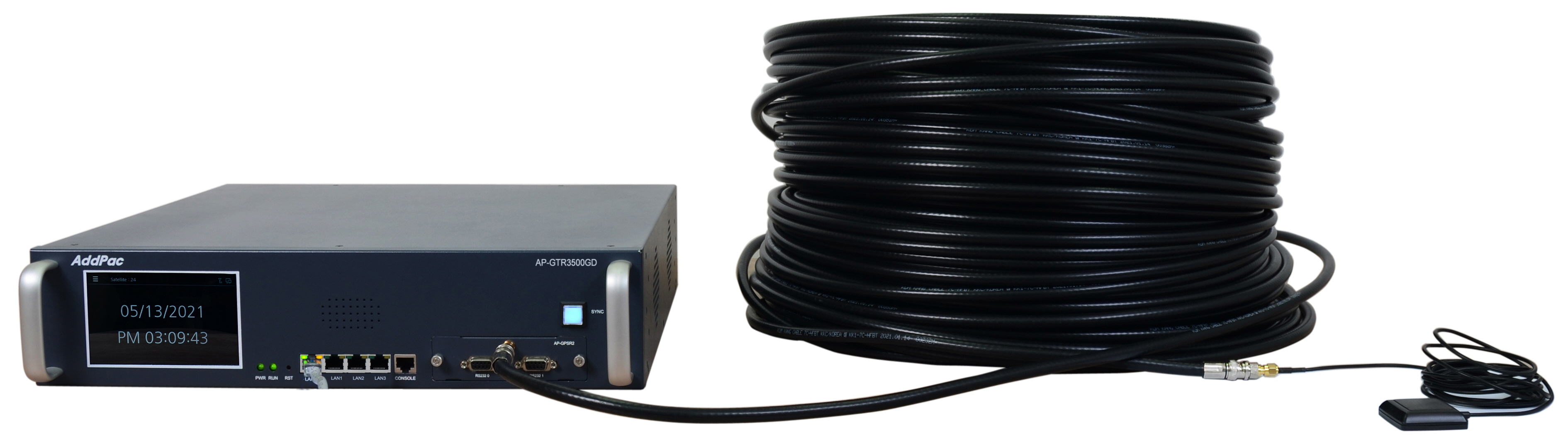

- 200m 롱 GPS 안테나 케이블지원

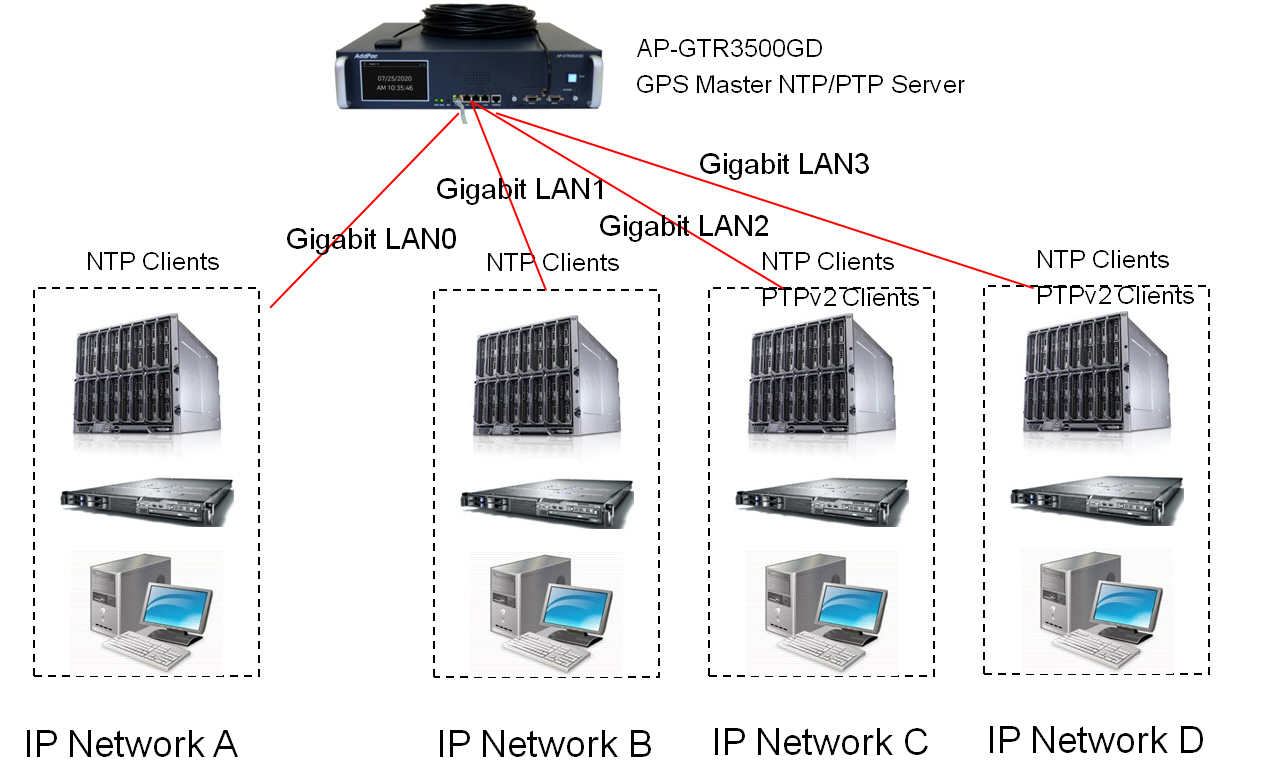

- 기가비트 이더넷 포트 지원 (4포트, 독립이더넷)
- 윤초기능
- NTP 클라이언트 IP 어드레스 표시기능
- 이벤트 로그 전송 기능
- GPS 안테나 최적위치 선정을 위한 실시간 GPS SNR 표시 기능 (5인치 LCD 및 스마트웹에 표출)
- PING (Keep Alive) 기능
- 모듈 타입 전원이중화 Hot-SWAP 기능
- 안티재밍 테크놀러지 (GPS 재밍 및 스푸핑 검출기능)
- GPS Week Number Rollover 문제
- GPS 안테나 브릿지 솔루션
- 전면 LCD 창에 시각표시외 요일표시기능추가
- 아웃도어용 고성능 GPS 안테나 솔루션
- 확장된 보안프로토콜 기능 ( HTTPS, SSH, SFTP) - PTPv2 Precision Time Protocol 프로토콜 지원 (IEEE1588)
