AP-VAC320 기업용 7인치급 LCD IP 비디오 인터폰은 다양한 환경에 설치되어 인터넷을 이용해 비디오 화면을 보면서 출입통제 기능을 수행하는 IP 비디오 인터폰입니다. SIP표준 VoIP 신호처리 기능을 사용하여 애드팍 IP-PBX, 비디오 전화기, 소프트폰 과 연동하여 확장성이 뛰어납니다. 또한 최신의 오디오/비디오 코덱을 최적으로 지원합니다. 이제 IP 비디오 도어폰의 선택 기준은 VoIP 표준신호 체계 수용과 편리성입니다. IPNext180 SIP 호처리서버와 함께 기업용 IP 비디오 출입통제 솔루션을 제공합니다. 다양한 응용서비스를 위해서 AP-VAC320은 터치스크린 기반의 7인치급 TFT-LCD 를 탑재하였습니다. AP-VAC320 IP 비디오 인터폰은 다양한 화면 레이아웃(싱글버튼 단축다이얼, 3x4 다이얼키패드, 20개의 스피드다이얼화면) 을 선택할수 있도록 설계되었습니다.
AP-VAC320 SIP 비디오 인터폰은 애드팍이 그동안 VoIP 분야에서 축적해온 시그널링 기술과 음성처리 기술에 첨단 비디오 처리기술을 추가한 IP 비디오 도어폰입니다. AP-VAC380은 64Kbps ~ 2Mbps급의 네트워크까지 지원하기 때문에 인터넷으로 연결된 곳이라면 어디서나 사용할 수 있습니다. 특히 제한된 대역폭 상황에서 최적의 화질과 프레임 레이트 보장을 위한 'rate control' 기능과 인터넷 상의 다양한 패킷 오류에 대응하기 위한 하이엔드 error resilience 기술을 적용해 최적의 화질을 보장합니다. 사용자가 비디오 도어폰에서 내부 통화자의 화면을 볼수 있는 쌍방향 영상통화 기능은 선택적으로 지원할 수 있도록 설계되었습니다. 최신의 H.264 비디오 코덱를 지원합니다.
AP-VAC320은 호 제어 프로토콜 측면에서 SIP 표준 프로토콜을 지원합니다. 따라서 호 제어 프로토콜이 다른 비디오 전화기 같은 다양한 VoIP 단말과의 연동성이 뛰어납니다. 또한 점차 도입이 증가하고 있는 IP-PBX, SIP 프록시 서버와의 연동성은 물론 기존의 아날로그 타입의 PBX 와의 연동을 위해서 애드팍 도어 제어 시스템들과 함께 제공되어 IP 환경이 아닌 사내 망에서도 영상을 보면서 출입통제 할 수 있는 서비스를 제공할 수 있습니다.
주요특징
- 고성능/고품질 IP 비디오 인터폰솔루션
- 고성능 양방향 SIP 비디오 전화 통화 솔루션
- 음성처리, 영상처리 분리 듀얼 프로세서 아키텍쳐
- 7인치 LCD, 800x480 터치스크린 LCD
- 마이크 및 스피커 내장
- 터치스크린 기반의 싱글 단축다이얼, 3x4 다이얼키, 20개 스피드다이얼키 지원
- SIP VoIP 시그널링 지원, 옵션 : H.323 VoIP 시그널링 기능
- RTSP/RTP지원 (CCTV 카메라 모드 지원), DHCP 등
- 비디오 코텍 지원 : H.264, H.263, MPEG4 등
- 30fps (frame per second) 비디오 해상도 지원 : VGA (640x480), QVGA, etc
- 네트워크 : 10/100/1000Mpbs 기가비트 이더넷 포트 지원
- 콘솔포트 : 1포트 RS232C (RJ45) 인터페이스 (CLI : 전문가용 Command Line Interface 지원)
- PoE ( Power over Ethernet) 지원
- 강력한 어쿠스틱 에코 켄슬러 (AEC : Acoustic Echo Canceller) 기능 내장 (스피커폰 통화)
- 파워플한 네트워크 프로토콜 스택 (Access List 외)
- 보이스 QoS (Quality of Service) 기능
- 다양한 음성 코덱 (G.722(16KHz), G.711(8KHz), G.729a 등)
- 스마트 웹기반 관리소프트웨어 (Smart Web Manager)
- 기존프로토콜(HTTP, FTP, Telnet) 외에 확장된 보안프로토콜 지원 (HTTPS, SFTP, SSH)
- 후면부 VESA 스탠드 인터페이스 지원 (스텐드 별도 구매)
주요기능 리스트
PoE(Power over Ethernet) 기능 지원
터치스크린 기반의 다양한 다이얼링 모드 지원 (싱글단축키, 3x4 다이얼키, 20개 단축다이얼 외)
다양한 비디오 통화 모드 지원 (1:1 화면모드, PIP모드)
옵션 : 영상회의 통화 모드 지원 (Add-Hoc, Dial-Out, Meet-In 외)
비디오통화 (RTP) + CCTV 용 RTSP 비디오 스트리밍 프로토콜(RTSP Video Streaming) 지원 (비디오통화없이 VLC 연동지원)
스마트 웹 관리 소프트웨어을 사용한 초기 안내메시지 설정 기능 지원
시각동기 프로토콜지원 (NTP, HTP)
IPv4 및 IPv6 지원
다양한 언어 기능 지원
VESA 마운트 LCD 스탠드 적용 가능

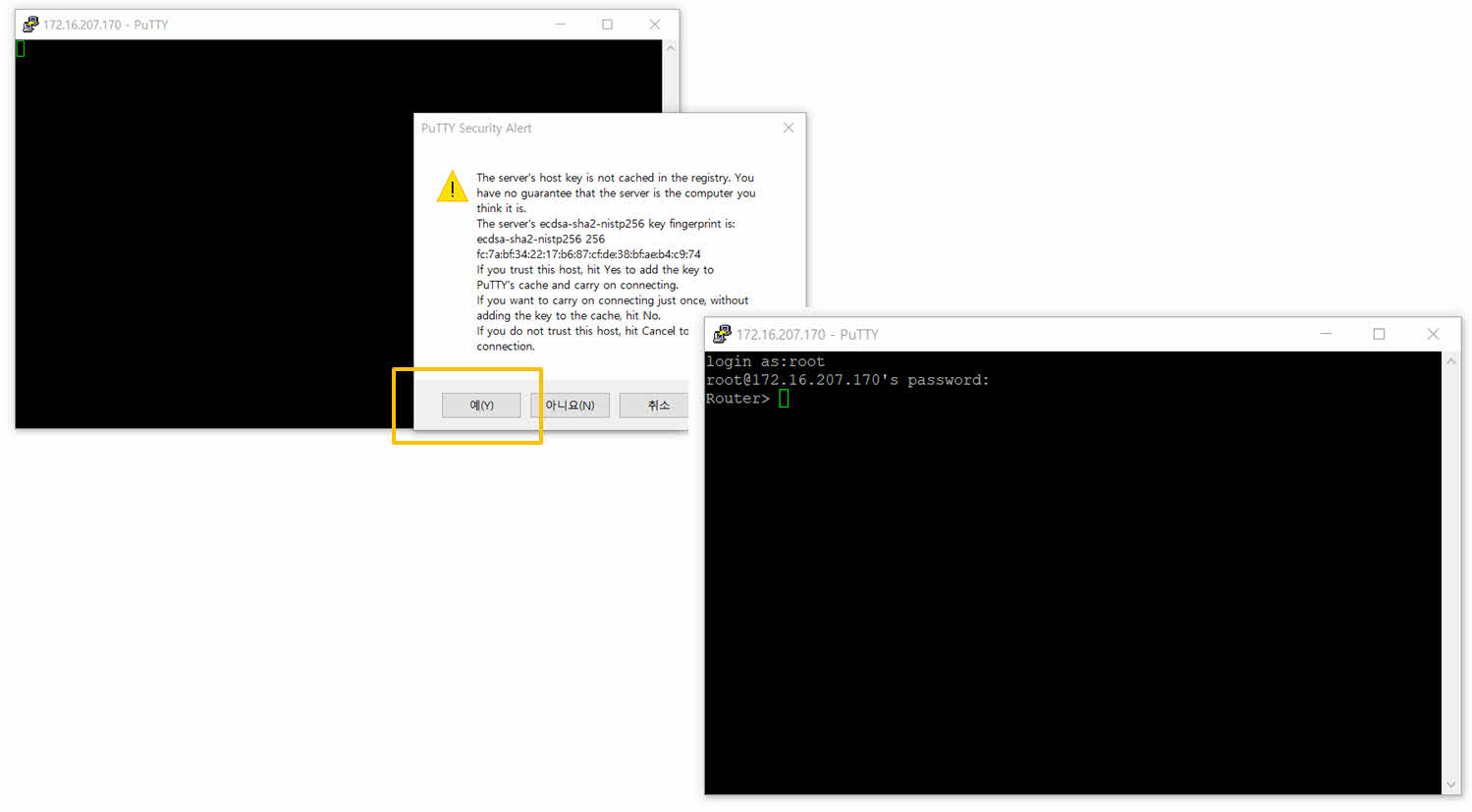

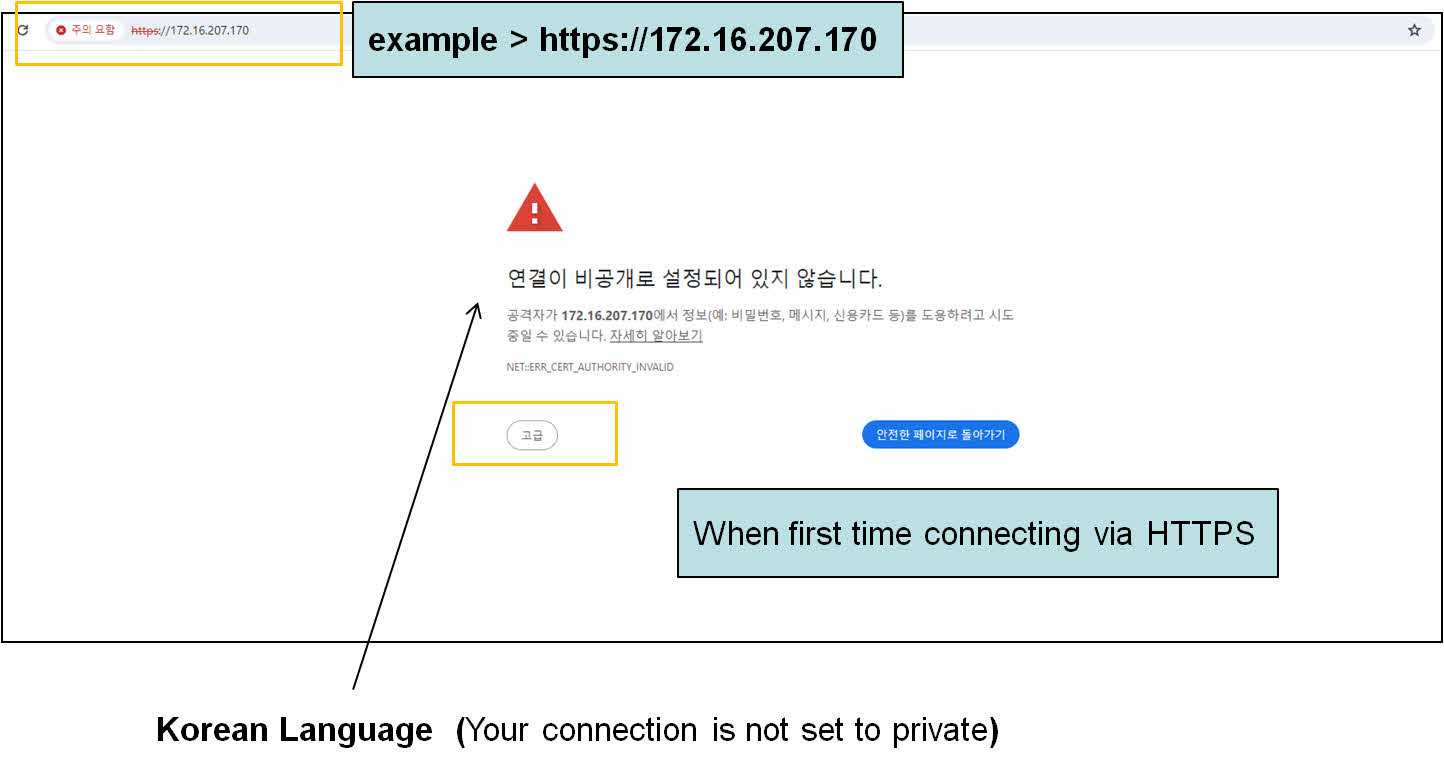

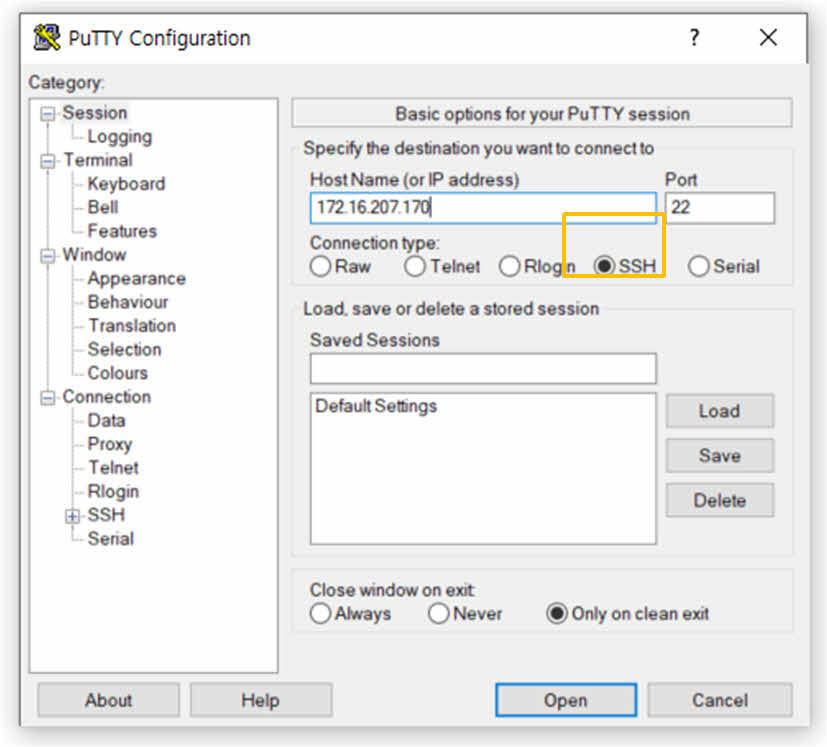

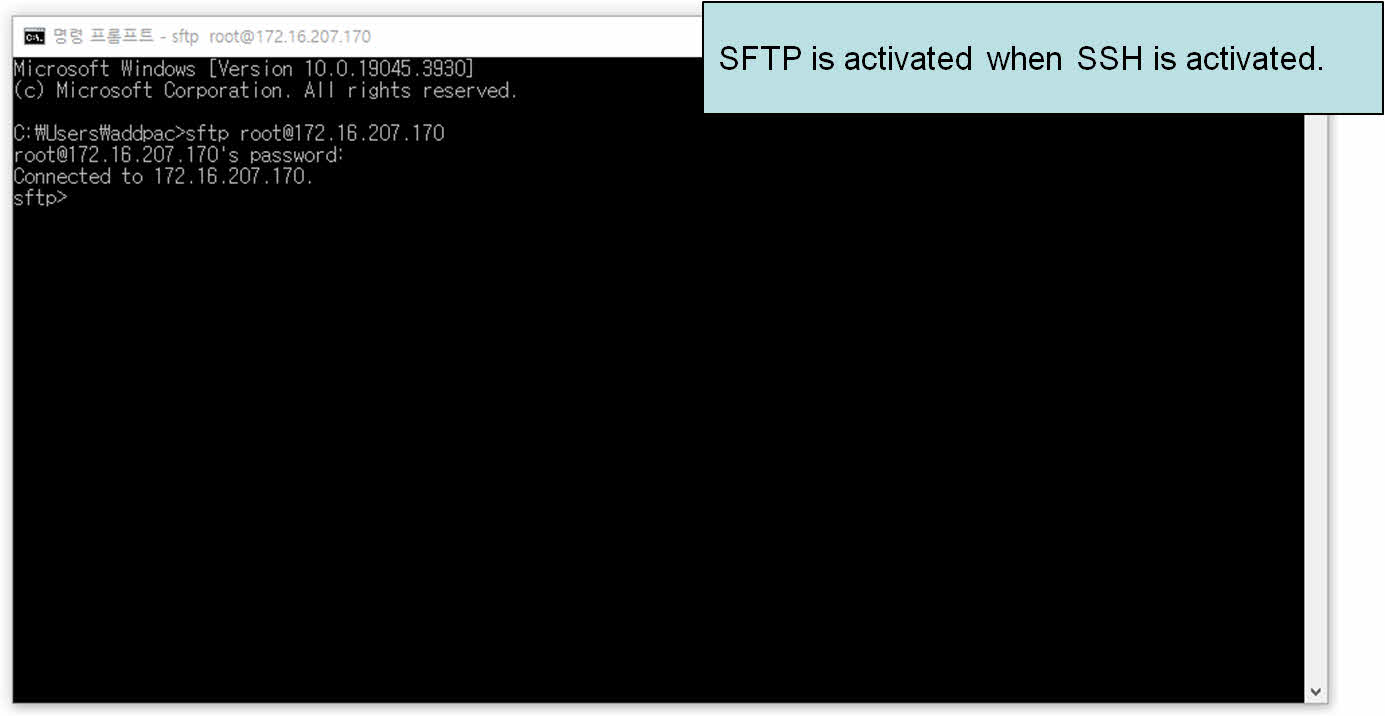

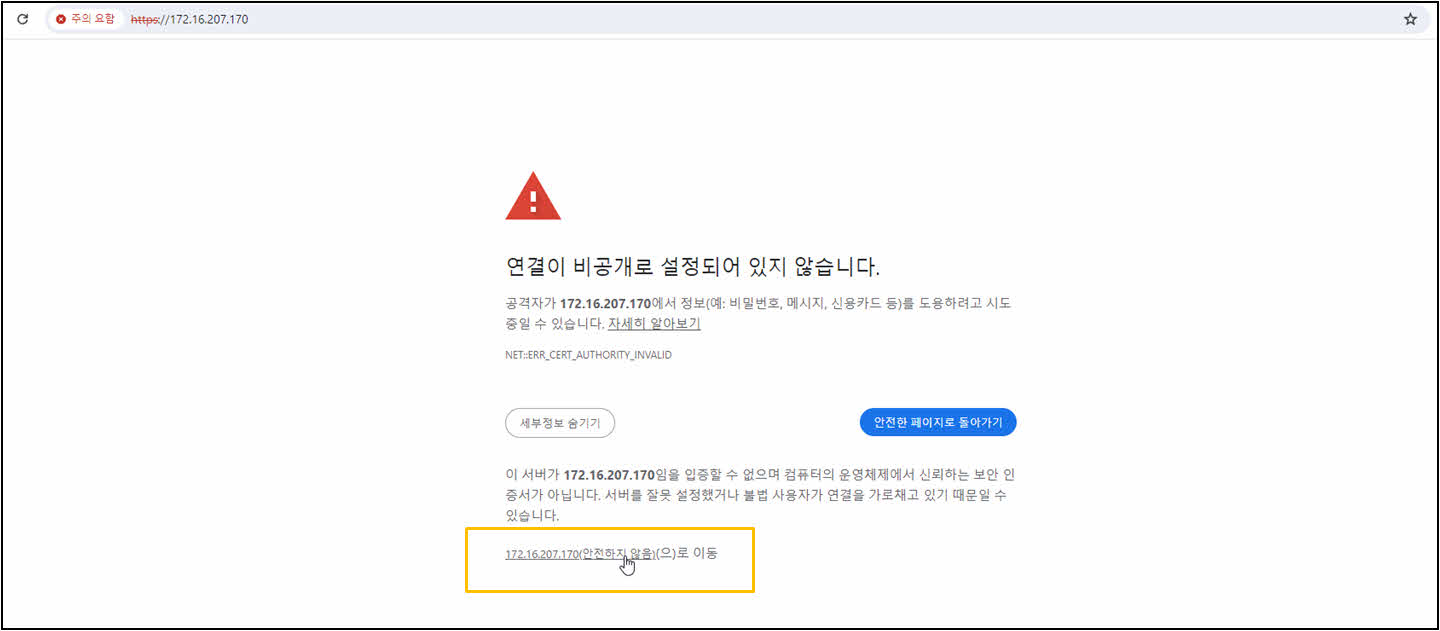

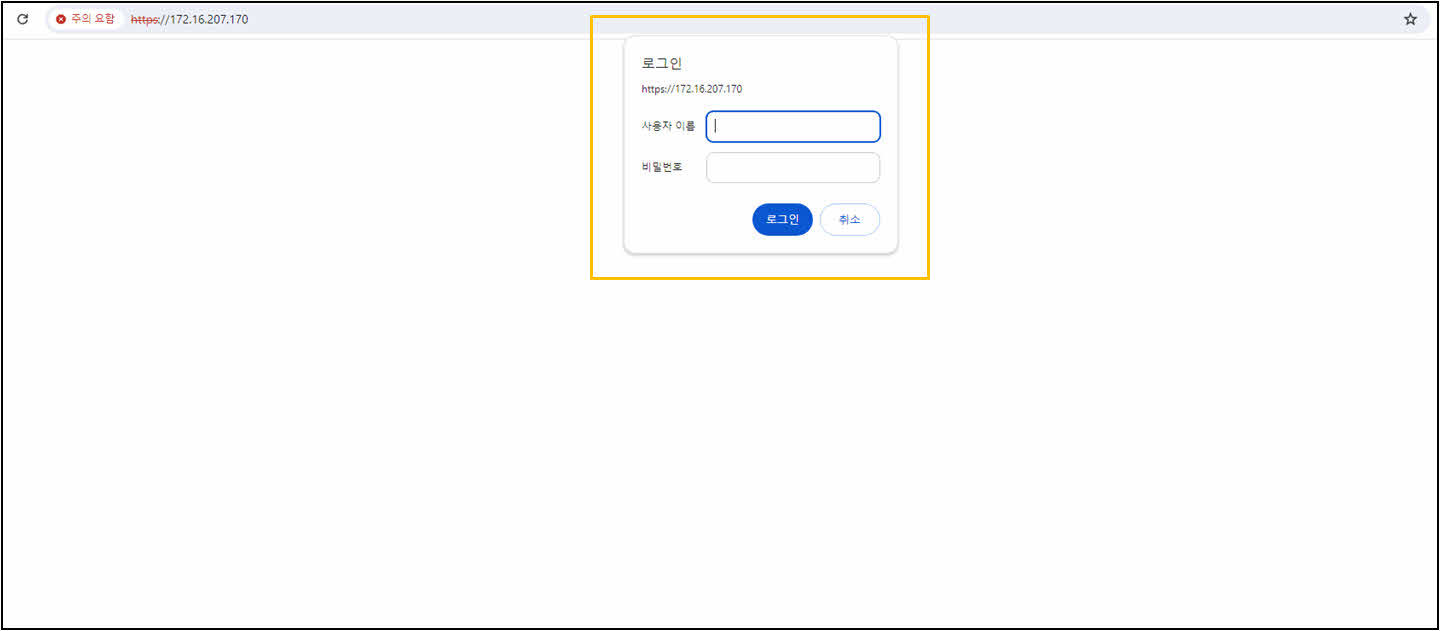

확장된 보안프로토콜 (HTTPS, SSH, SFTP)
동시콜 기능 지원 (콜메니져 없이 사용시 유용)
음성인식 AI 기반 대화형 콜 라우팅 기능 (옵션)

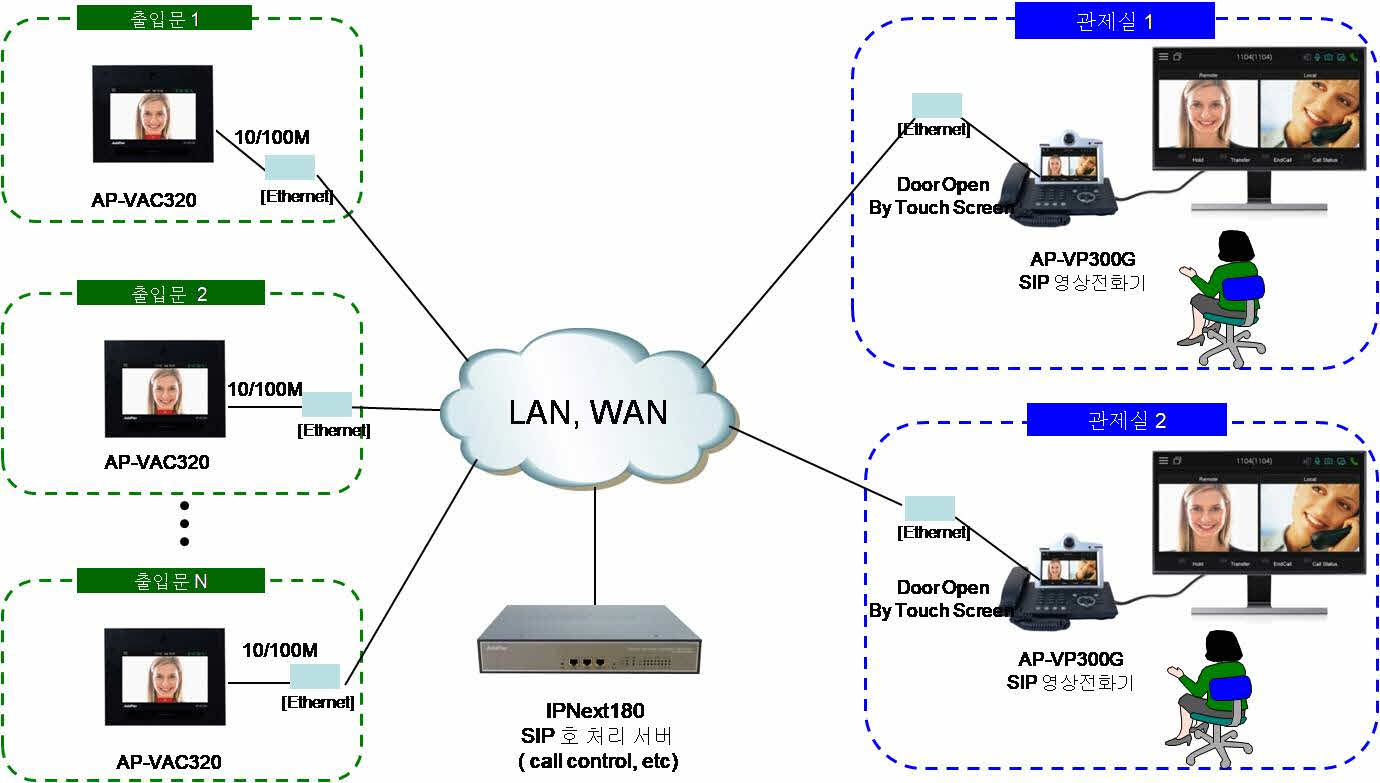

네트워크 다이아그램
1.PoE(Power over Ethernet) 기능 지원
AP-VAC320 기업용 7인치 LCD 장착 SIP 비디오 인터폰은 HD급 영상처리를 위해서 파워소모가 많은 고성능 영상처리 프로세서를 사용합니다. 공급전원을 위해서 DC 12V 2.5A 외부 전원어댑터와 외부전원어댑터를 사용하기가 어려운 벽걸이등 원하는 장소에 설치하기 위한 파워와트수가 큰 Power over Ethernet (PoE) 기능을 지원합니다. PoE 기능을 사용하면 별도의 전원공사 없이 아래 그림과 같이 PoE 인젝터를 사용하면 LAN 케이블만 연결하여 네트워크 기능과 급전문제를 동시에 해결할수 있습니다.

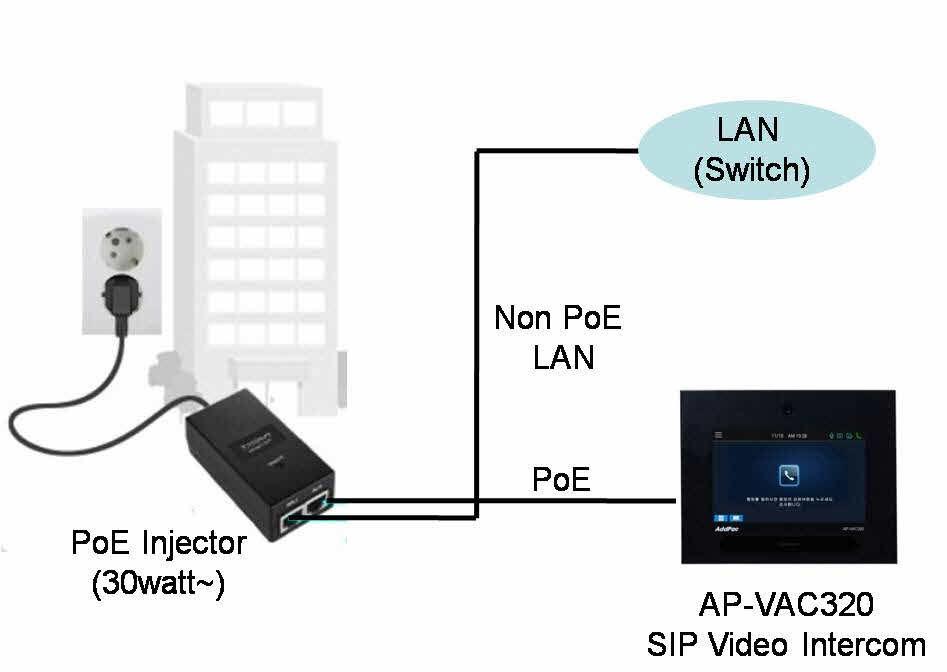

PoE(Power over Ethernet) 연결구성도
2.터치스크린 기반의 다양한 다이얼링 모드 지원
AP-VAC320 SIP 비디오 인터폰은 다양한 화면 레이아웃(싱글버튼 단축다이얼, 3x4 다이얼키패드, 20개의 스피드다이얼화면) 을 선택할수 있도록 설계되었습니다.
원터치 싱글 단축키 모드

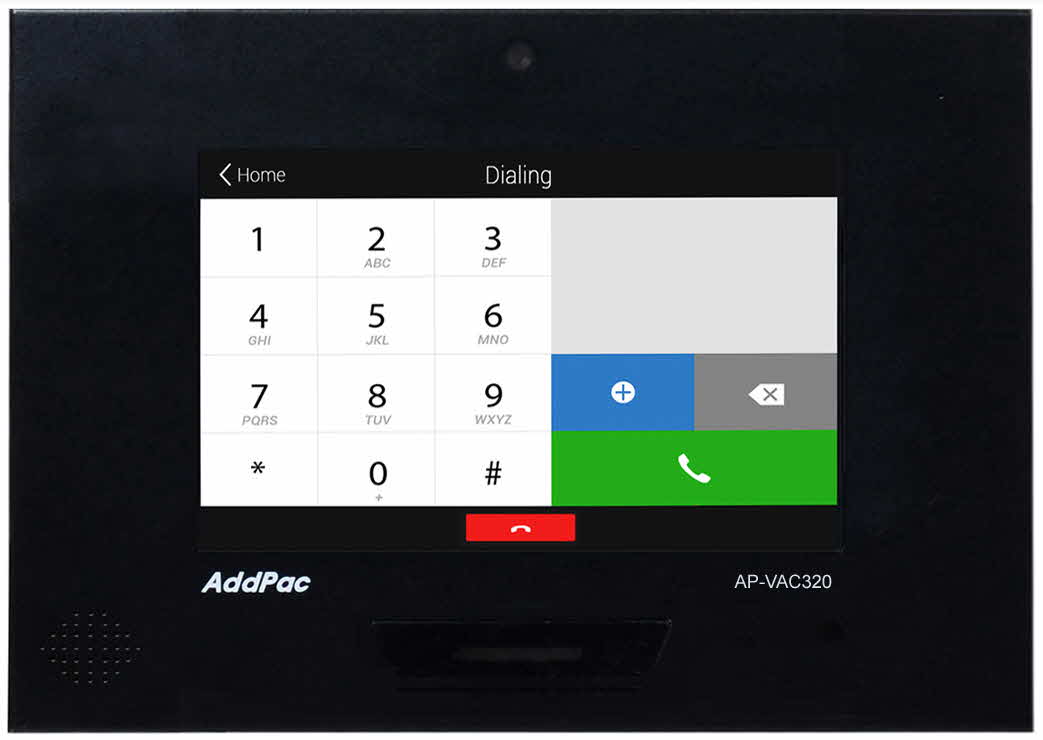

3 x 4 다이얼 키 모드

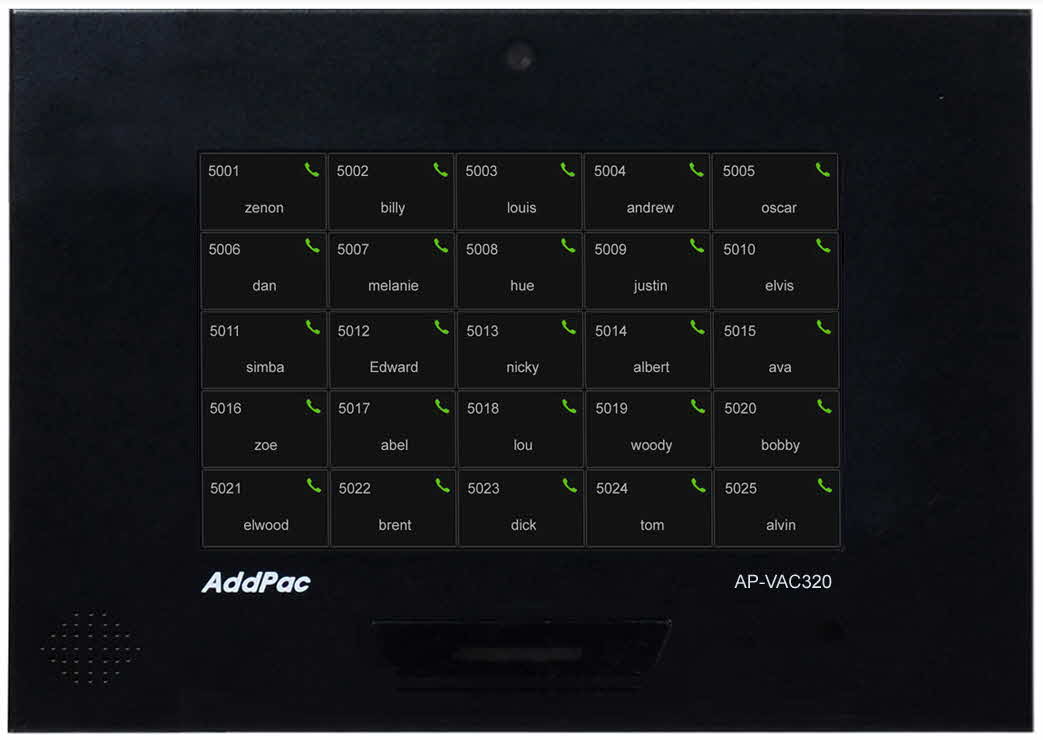

20 스피드다이얼 단축키 모드 (화면당)
3.다양한 비디오 통화모드(자기화면모드, 상대방화면 1:1 모드, 상대방화면 PIP 모드) 지원
AP-VAC320 비디오 통화모드 화면레이아웃 설정은 스마트웹 관리 메니져를 사용해서 설정할 수 있으며, 자기화면모드, 상대방화면 1:1 화면 레이아웃모드, 상대방화면 PIP 화면 아웃모드를 지원합니다.
자기화면모드

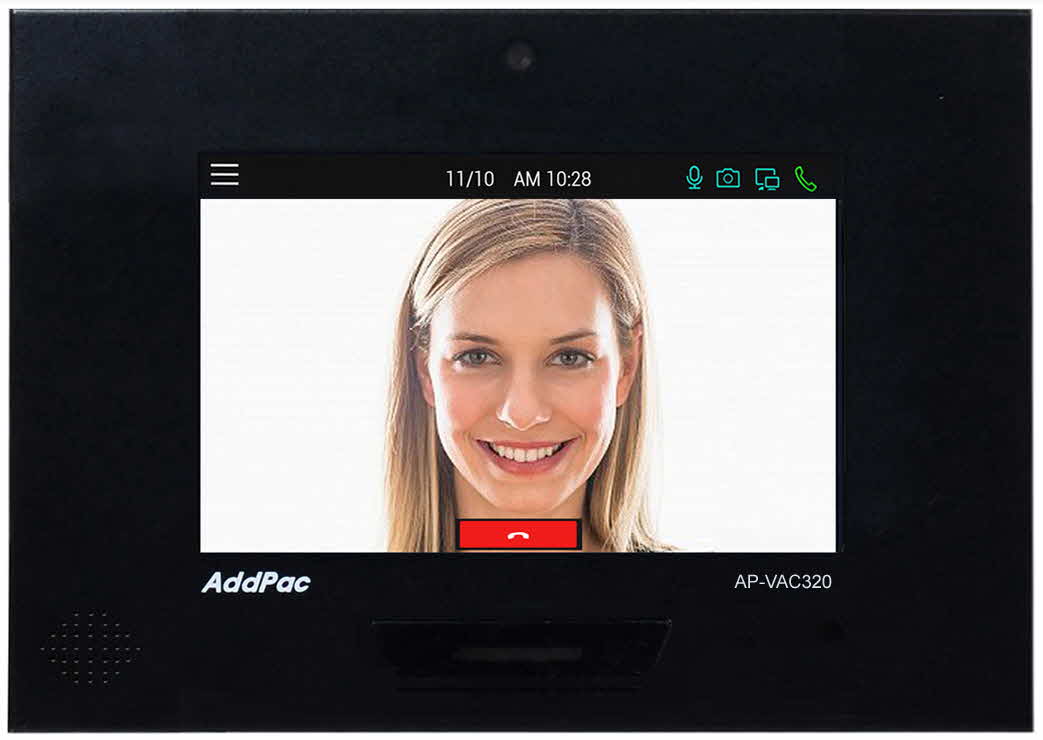

상대방화면 1:1 모드
상대방화면 PIP 모드
4. CCTV RTSP 비디오 스트리밍 프로토콜(RTSP Video Streaming) 지원
애드팍 SIP 비디오 인터폰은 기본적은 SIP 비디오 인터폰 통화기능 외에 일반적으로 스마트 홈이나 스마트 엔터프라이즈 네트워크에서 사용중인 IP 카메라의 비디오 영상 모티터링 표준 프로토콜인 RTSP 프로토콜을 사용하여 인터폰이 설치된 현장상황을 실시간 모니터링 할수 있도록 설계되었습니다.

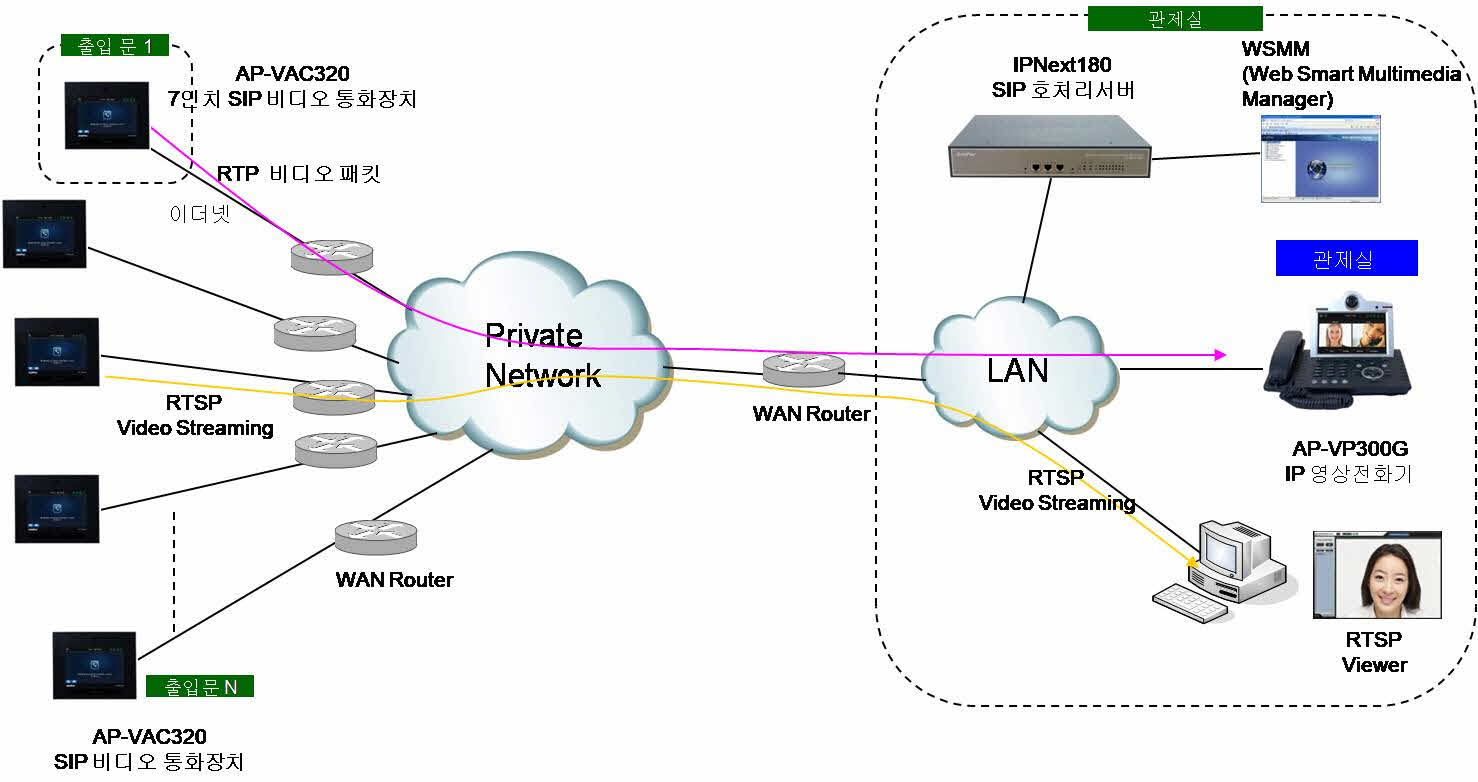

네트워크 구성도
5. 스마트웹을 사용한 초기 안내메시지 설정 기능 지원
AP-VAC320 IP 비디오 도어폰은 관리기능을 위해 스마트웹 메니져 기능을 탑재하였습니다. 사용자 PC, 스마트폰, 테블릿 장치등에서 웹을 통하여 손쉽게 IP 비디오 도어폰의 장비 설정 및 관리 기능을 수행할 수 있습니다.
또한 싱글 버튼을 사용하여 운영하는 경우에 사용자가 원하는초기 안내메시지를 넣을수 있도록 디자인 되었으며, 폰트도 설정할수 있도록 설계되었습니다.
초기화면 사용자 안내메시지 입력 기능

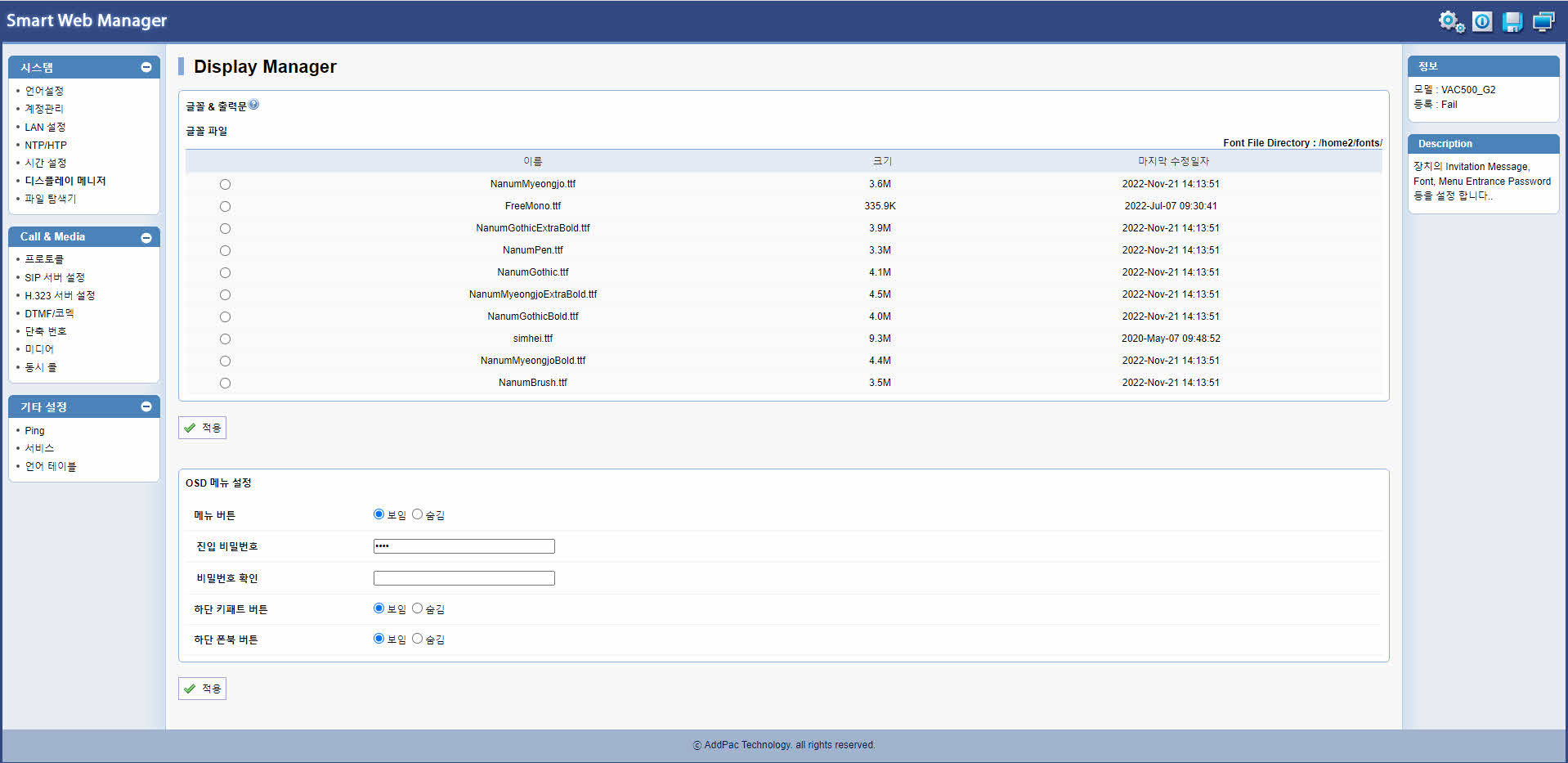

안내메시지 폰트설정

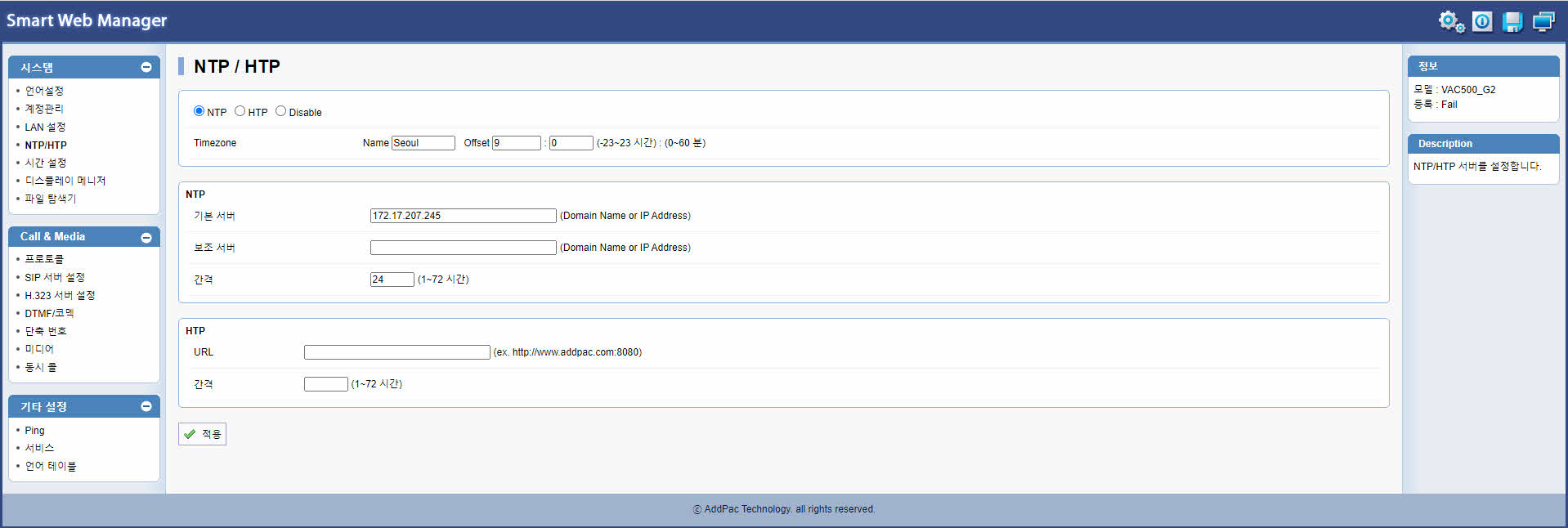

6. NTP, HTP 를 사용한 시각동기 기능 지원
AP-VAC320 7인치급 터치스크린 LCD 기반 SIP 비디오 인터폰은 시각동기 기능을 위한 NTP (Network Time Protocol), HTP (HTTP Time Protocol) 프로토콜 기능을 지원합니다. 내부망에 위치한 GPS NTP 타임서버와 실시간으로 연동하여 장비자체의 시간을 맞추는 기능을 지원합니다. HTP 는 내부망에 위치한 외부의 웹서버와의 연동을 통해서 HTTP 프로토콜을 사용하여 시각정보을 획득하는 프로토콜입니다. GPS NTP 시각동기 서버가 없는경우에 대안이 될수 있습니다.

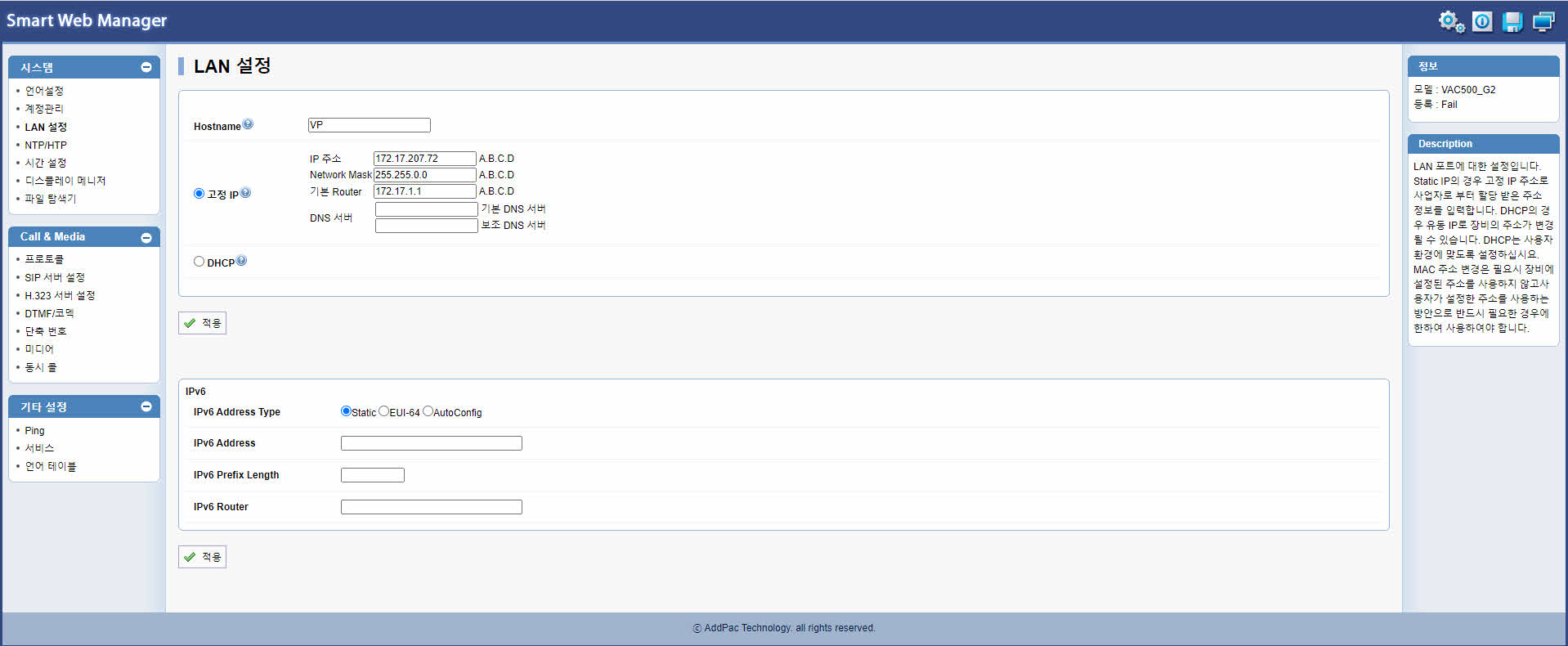

7.IPv4 및 IPv6 어드레스 지원
AP-VAC320 7인치급 SIP 비디오 인터폰 위한 IP 어드레스 버젼4 (IPv4) 외에 IP 어드레스 버젼6(IPv6) 설정 기능을 지원합니다. 텔넷을 통한 네트워크 장비 업계에 표준처럼 사용하는 CLI(Command Line Interface) 및 AP-VAC320 운영관리 소프트웨어인 스마트 웹 메니져 (Smart Web Manager) 소프트웨어에서 지원합니다. 스마트웹메니져 소프트웨어의 시스템설정메뉴에서 LAN 설정에 들어가면 상단에 IP 어드래스 버젼4, 하단에는 IP 어드레스 버젼6에 대한 설정을 지원합니다.
8.VESA 마운트 스탠드 적용가능
AP-VAC320 7인치급 터치스크린 LCD 장착 SIP 비디오 인터폰은 크기가 적지 않는 사이즈 이기 때문에 테이블에 올려서 설치하기 위해선 견고한 스탠드가 필요합니다. LCD 모니터용 VESA 마운트 스탠드를 사용해서 테이블에 거치하면 좋은 인터폰 솔루션이 될수 있습니다.
