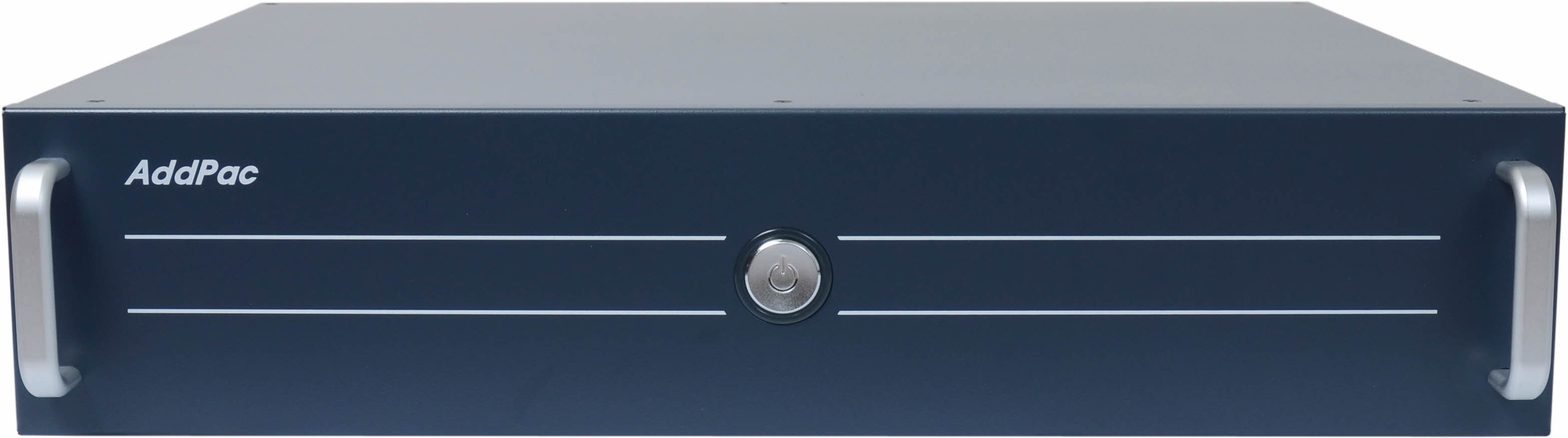

Title : AP-GTR20000 전원이중화 지원 4포트 기가비트 이더넷 서버기반 고성능 GPS NTP 시각동기서버 (듀얼파워, 멀티코어프로세서, 리눅스서버)

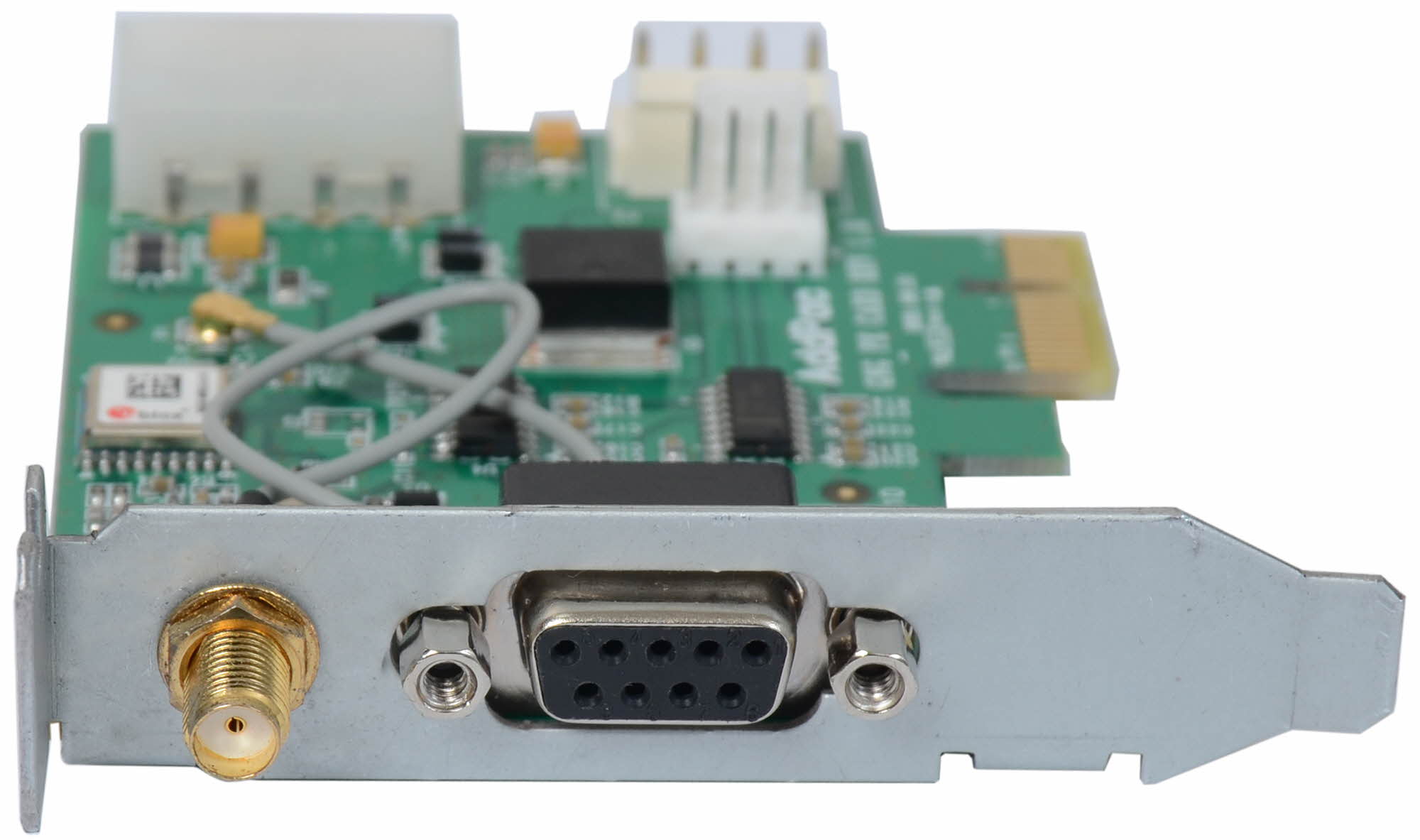

애드팍 GPS 수신 카드 (PCIE 슬롯장착)

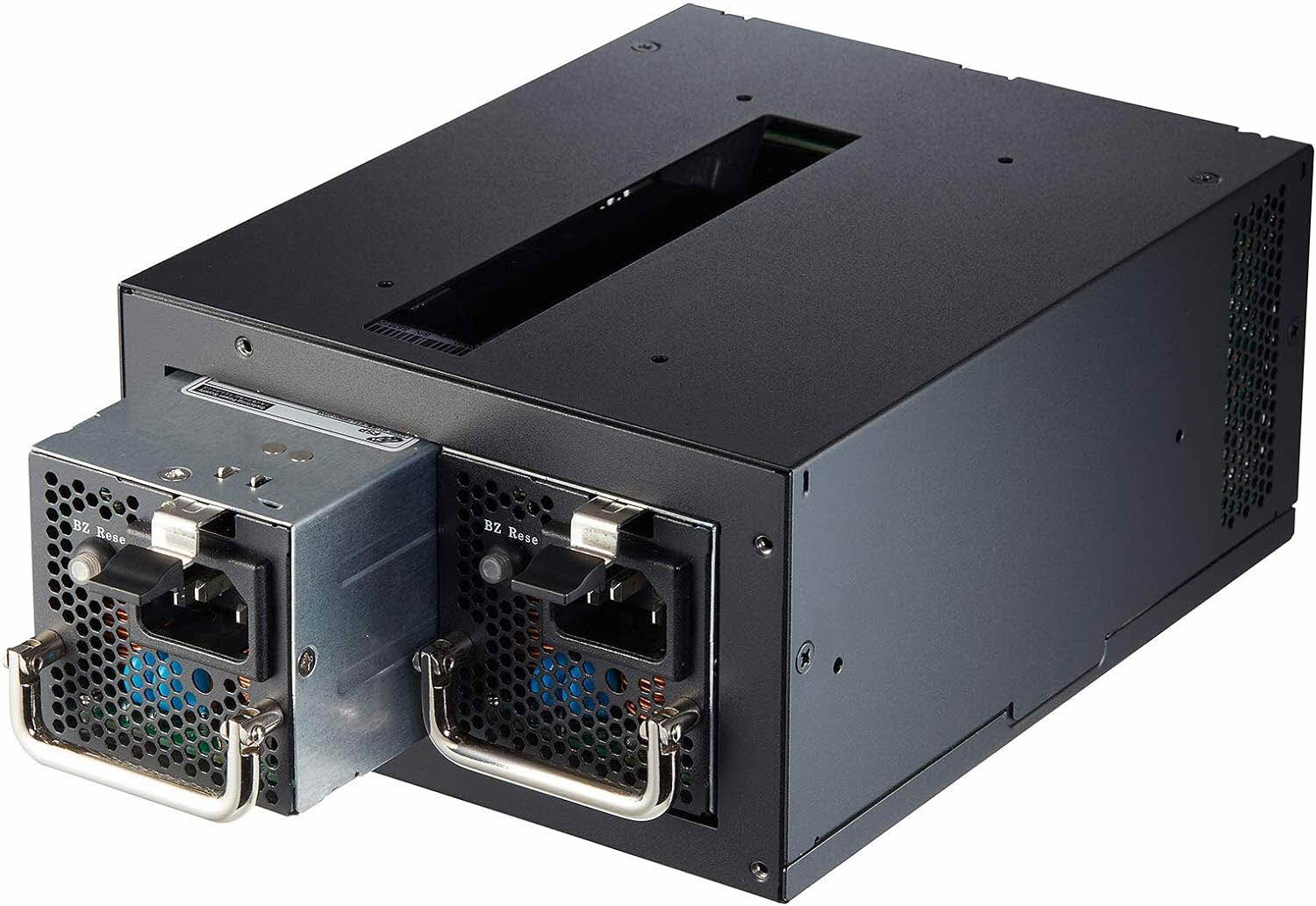

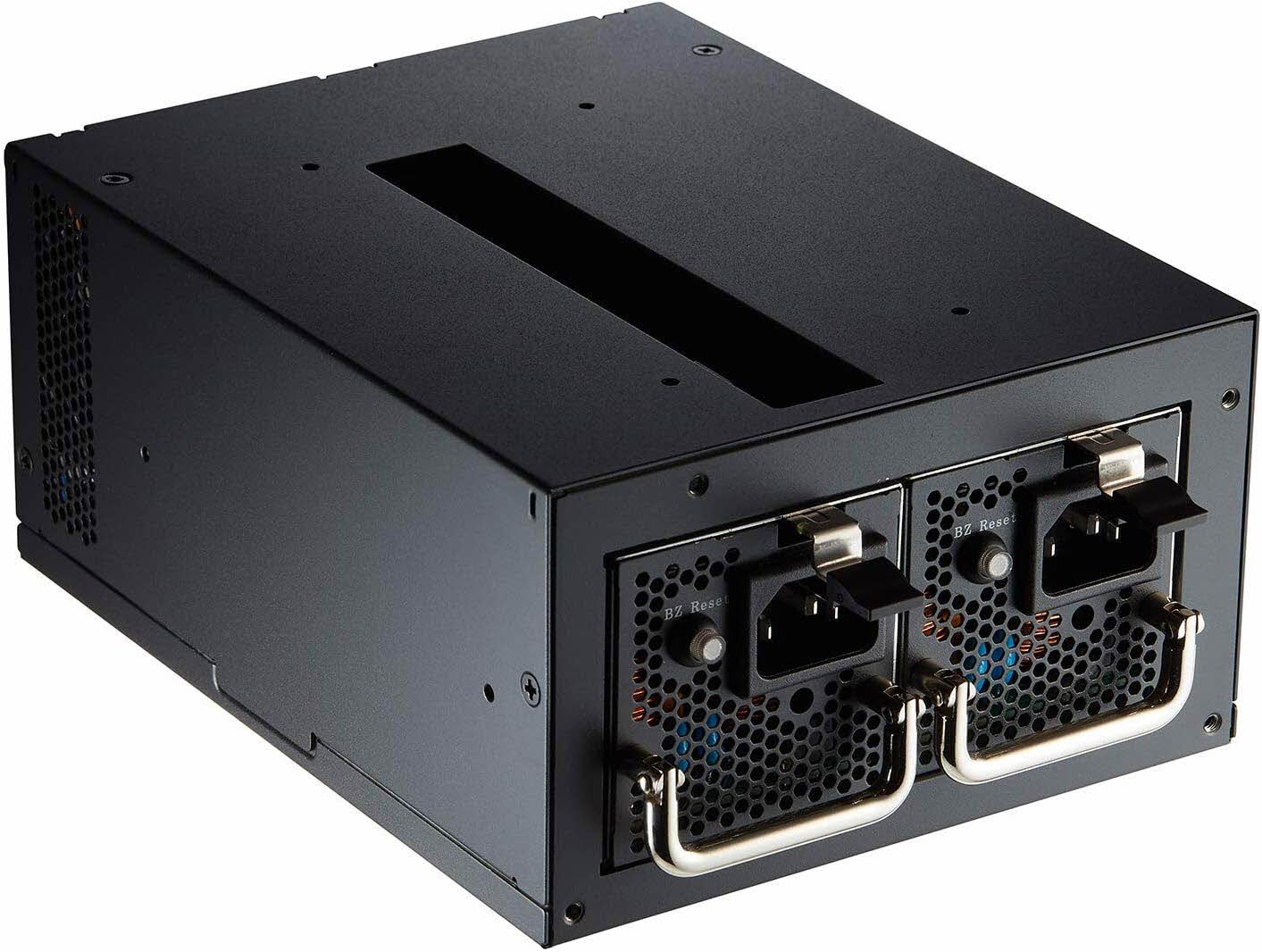

이중화 파워 (핫스왑)

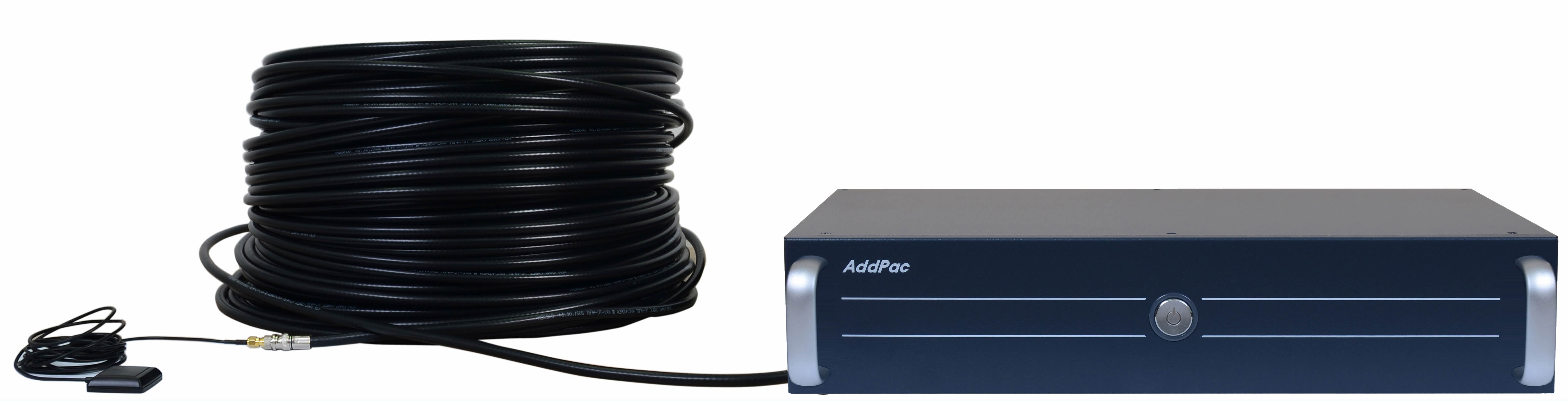

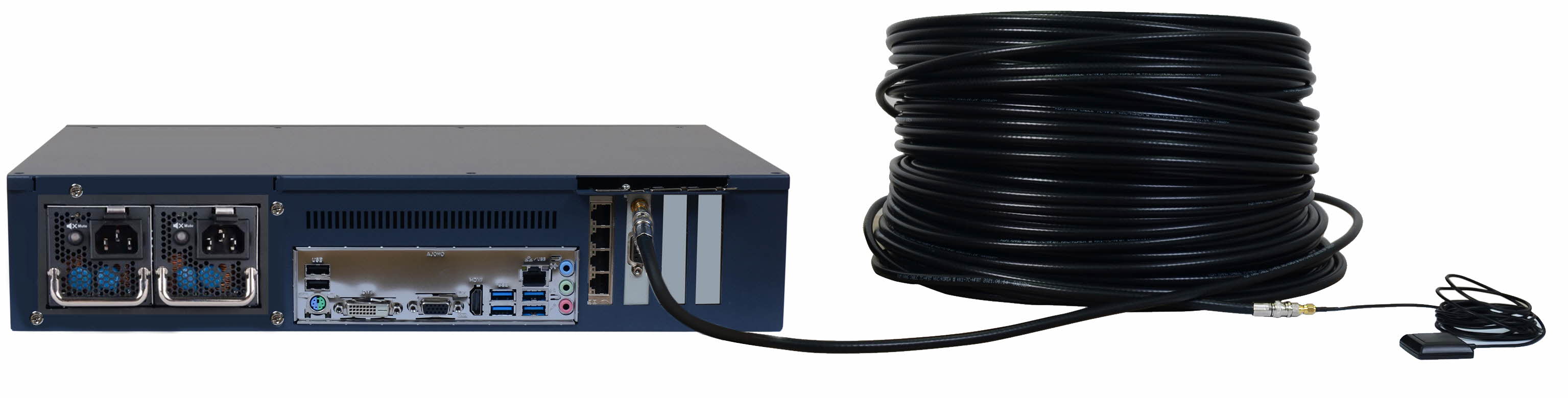

전원이중화 + 4포트 기가비트 이더넷 (4 x RJ45) + 200미터 GPS 안테나 : 사진 (예)

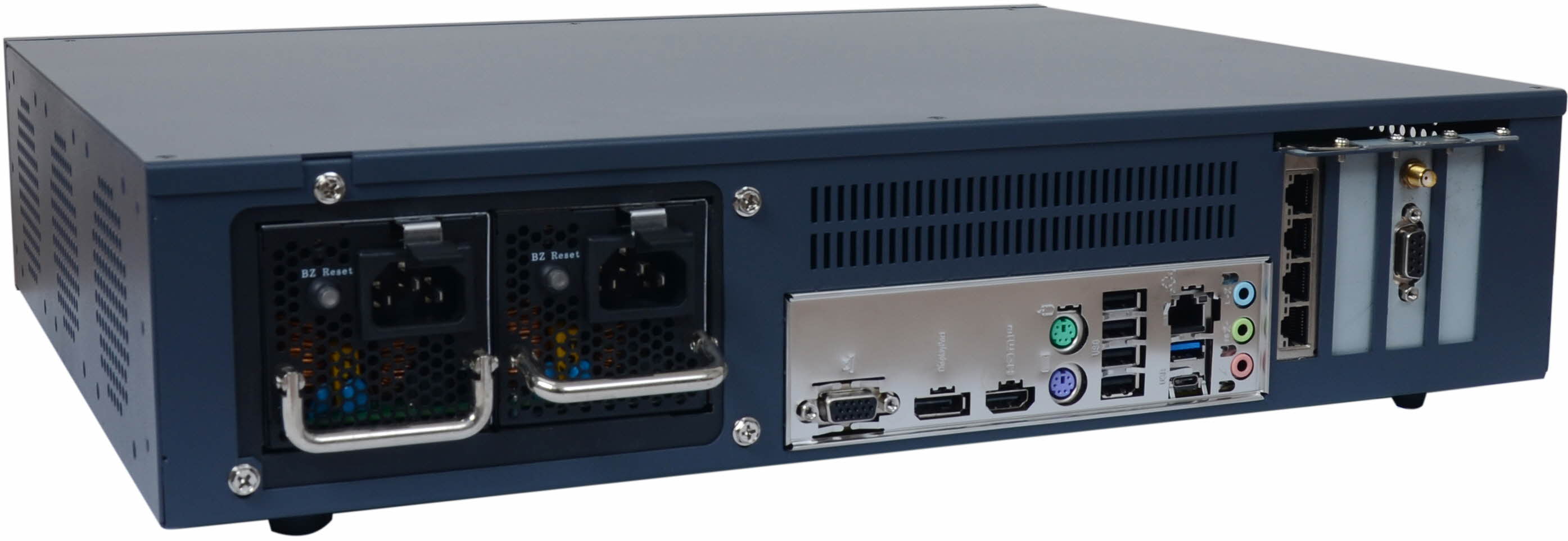

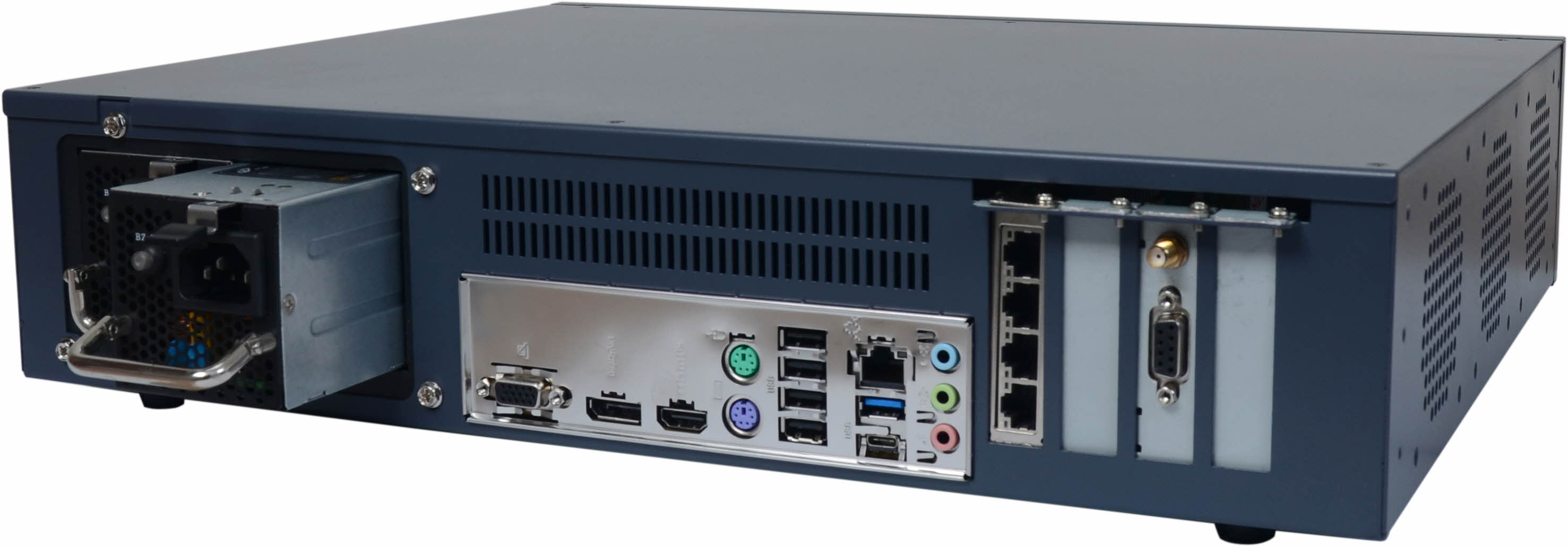

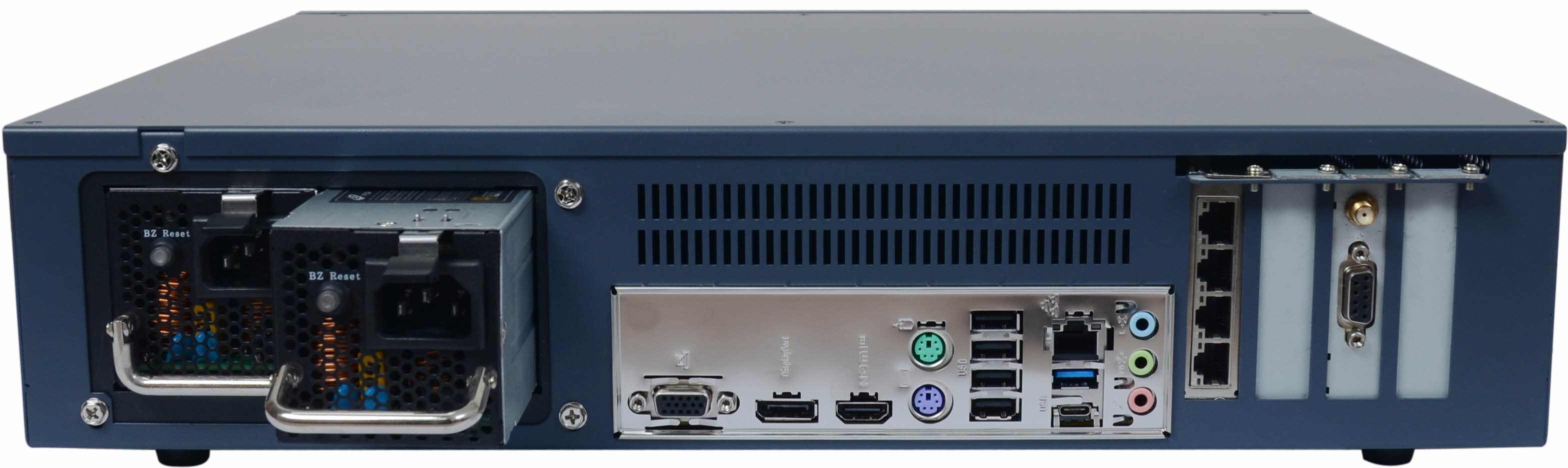

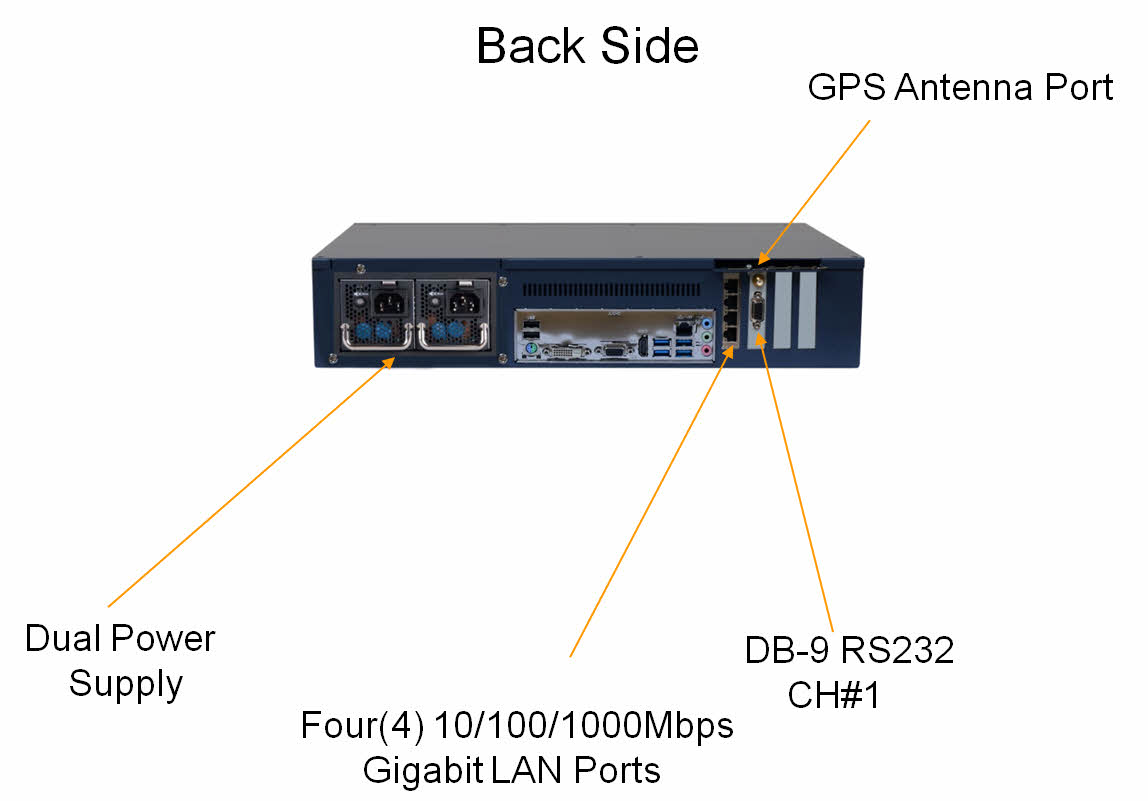

후면부 설명







데모 유투브 :

https://www.youtube.com/watch?v=OgRP4Y1M50g&t=1s




AP-GTR20000 대용량 고성능 GPS NTP 서버는 모듈타입 전원이중화 기능을 기본으로 제공하며, 옵션으로 4포트 기가비트 이더넷을 지원하며 GPS 시각동기장치가 하드웨어적으로 내장되어, 위성 GPS신호로부터 정확한 시각정보를 수신하여 NTP 서버 기능을 수행하는 장치입니다. 보안시설등 외부망과 분리된 네트워크 환경에서 자체적인 NTP 서버를 구축할 때 사용되는 장비입니다. 정확한 시간 정보를 필요로 하는 CCTV VMS서버, NMS (Network Management System) 서버등 많은수의 서버가 시각동기가 필요한 서버로 자체적인NTP 서비스가 필요할 때 사용되는 장비입니다. IP기반의 네트워크 기반으로 설계되어 확장성 매우 뛰어나며 원격관리가 편리합니다. 정확한 시간 정보를 필요로 하는 금융권, 영상감시·교통관리·환경/방재감시등 다양한 실시간 영상 응용 분야에 적용할 수 있습니다.

일반적으로 GPS 수신감도는 GPS 칩의 하드웨어 수신성능, GPS 안테나가 설치되는 장소 및 위치, GPS 안테나의 길이 등에 여러가지 요인에 의해서 결정됩니다. 예를 들면 GPS 수신 안테나의 길이가 길면 길수록 저항성분 때문에 안테나 성능의 저하를 의미합니다. 케이블 길이에 따른 성능 저하를 보상하기 위해서는 GPS 수신단에서의 수신 SNR 게인 을 증가시켜야 함을 의미합니다. 단위미터당 SNR dB 손실이 적은 특수한 케이블을 사용하여 최대한 케이블로 인한 GPS 신호 감쇠를 최대한 줄여 GPS 신호를 수신할 수 있습니다.

애드팍의 AP-GTR20000 고성능 GPS NTP 시각동기 서버는 GPS 안테나 길이와 GPS 칩의 하드웨어적인 수신 성능이 결정된후에, 액티브 GPS 안테나가 설치되는 장소 및 위치에대한 GPS 수신감도를 최적화 하기 위해 GPS SNR 값을 탑재된 웹기반 관리 소프트웨어 (Smart Web Manager) 를 통해서 실시간 표시하는 기능을 제공합니다. 사용자는 이 기능을 통해서 최적의 GPS 안테나 설치 장소 및 위치를 결정할 수 있습니다.



주요기능 리스트

- IPv4 / IPv6 어드레스체계 동시지원 (NTPv4, NTPv6)
- 고성능 NTP 프로토콜 처리 성능
- 다양한 NTP 프로토콜지원 (NTPd, SNTP, V2,V3,v4)
- 200m 롱 GPS 안테나 케이블지원
- 19인치 랙마운트 브라켓 지원
- 기가비트 이더넷 포트 지원 (4포트, 독립이더넷)
- 윤초기능지원
- NTP 클라이언트 IP 어드레스 표시기능
- 이벤트 로그 전송 기능
- GPS 안테나 최적위치 선정을 위한 실시간 GPS SNR 표시 기능
- 보안 안정성기능
- PING (Keep Alive) 기능
- GNSS (Global Navigation Satellite System) 상태 체크 기능
- GPS 재밍 및 스푸핑 검출기능
- GPS Week Number Rollover 문제
- GPS NTP 시각동기서버 이중화서비스 (장애시 이중화설정)
- 아웃도어용 고성능 GPS 안테나 솔루션지원(옵션)
- GPS 안테나 브릿지 기능
- 모듈 타입 전원이중화 기능 지원 (핫스왑)

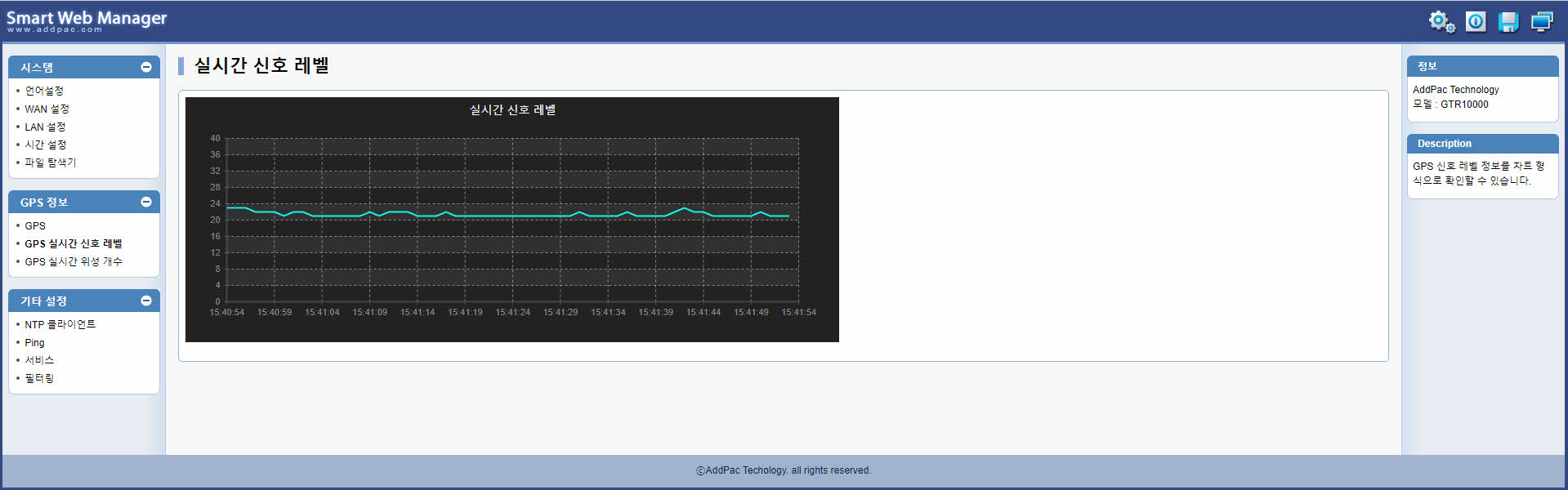

실시간 GPS SNR 신호세기 표시기능

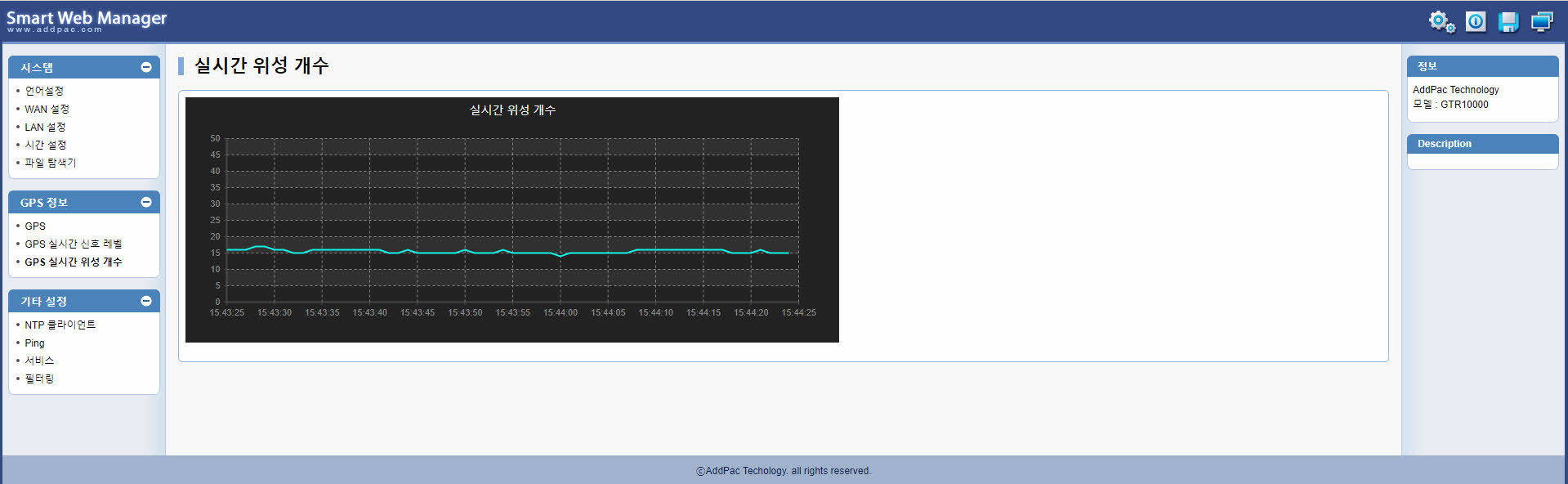

실시간 GPS 위성갯수 표시기능

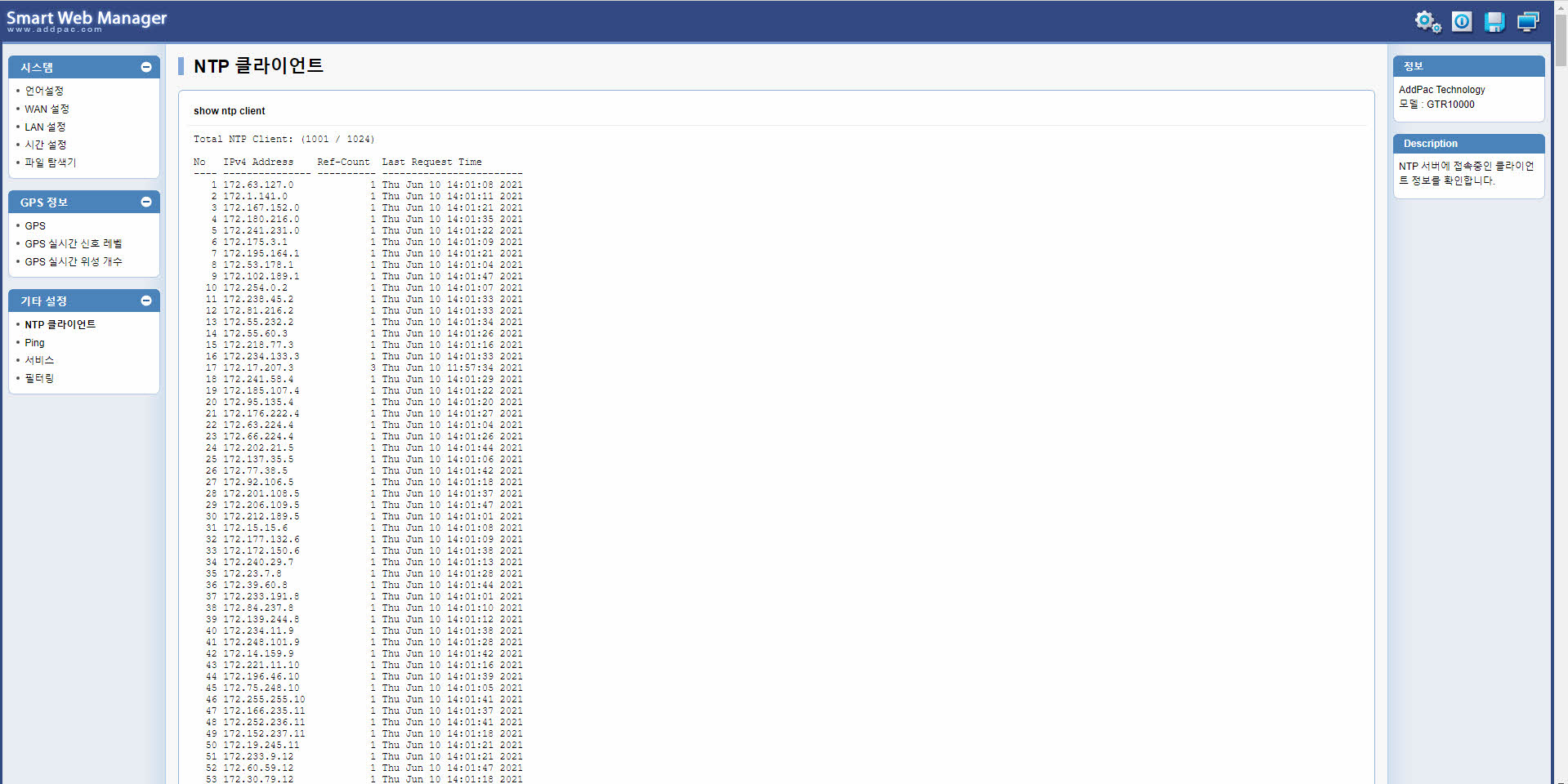

NTP 클라이언트 IP 어드레스 표시기능

NTP 클라이언트 리스트 표시기능은 AP-GTR20000 GPS NTP 시각동기 서버에서 NTP 프로토콜 서비스를 요청하는 장비 또는 시스템에 대한 IP 어드레스 리스트를 표시하는 기능을 제공합니다. IP 어드레스 외에 최근에 NTP 서비스를 요청한 시각정보도 같이 표시하여 줍니다. AP-GTR20000 의 스마트웹 관리 메니져(Smart Web Manager)나 CLI(Command Line Interface) 명령어를 사용하여 NTP 클라이언트 리스트를 사용자가 볼 수 있도록 설계되었습니다.

스마트 웹 관리 메니져 (Smart Web Manager)

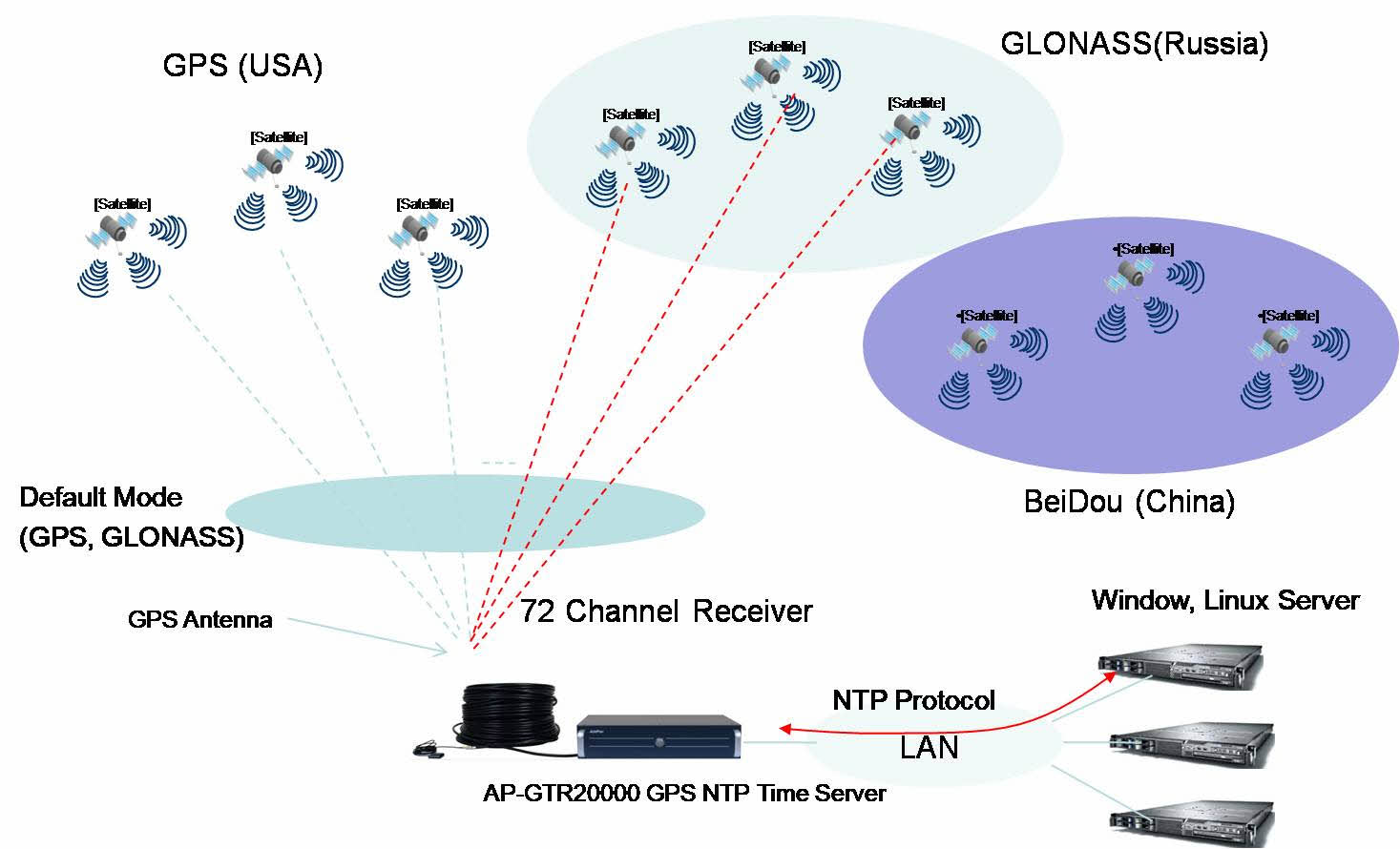

GNSS (Global Navigation Satellite System) 서비스 다이아그램
