| Title : 차세대 대용량 Onvif 기반 스마트 VMS 출시 |
|

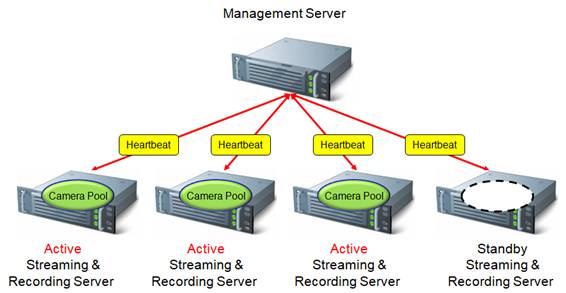

차세대 애드팍 Smart VMS 는 중대형 규모의 네트워크 CCTV 솔루션에서 지자체, 공공기관, 군등 다양한 분야에서 대규모의 IP 카메라를 종합적으로 운영 관리 하는 핵심 비디오 관리시스템 입니다. 시스템 안정성 및 Fault Tolerant 서비스를 위해서 주요기능을 담당하는 서버들은 이중화 구성 및 모듈로 구성으로 설계 되었습니다. 주요서버들은 비디오 스트리밍 분배 및 저장을 담당하는 서버, 카메라 PTZ 제어, 투어링, 오토메이션를 담당하는 제어서버, 도메인 관리 및 각각의 사용자 인터페이스를 담당하는 관리 서버, CCTV 관리자들이 운영하는 영상표출 같은 관제 PC 소프트웨어 들로 구성되어 있습니다.

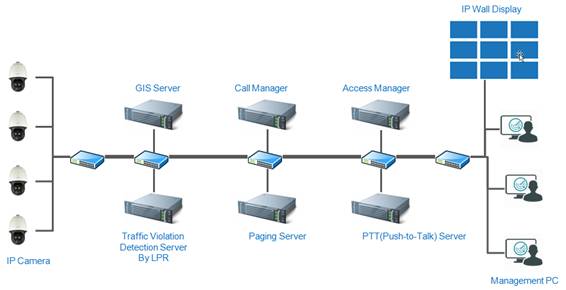

SVMS 시스템 구조

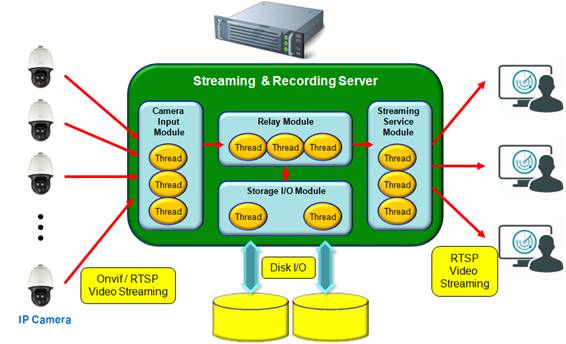

SVMS 어플리케이션 서버 구성
영상 분배 저장 서버
비디오 스트리밍을 담당하는 영상분배 기능은 RTSP 프로토콜 기반으로 비디오 인코더와 비디오 디코더 사이에 위치하여 Full HD/HD/D1 등 비디오 비트 스트림을 분배하는 기능을 지원합니다. 대용량 네트워크 CCTV 구축에 최적화 되도록 모듈 기반으로 설계되어 확장성이 뛰어납니다. 애드팍 영상 분배서버는 저장서버,제어서버, 관리서버, 풀 HD 비디오코덱, 풀 HD 디스플레이 장치, 풀 HD 자막기, 풀 HD 화면분할기등과 결합해 영상감시•도로교통관리•환경 방재감시 등 다양한 분야에 적용할 수 있습니다. 영상 분배서버는 RTSP 기반의 다양한 영상 솔루션과 호환되기 때문에 응용 범위 또는 분야에 따라 다양한 장비를 적용해 효율적인 대용량 HD 네트워크 CCTV 시스템 환경을 구축할 수 있습니다.
비디오 스트리밍 분배서버는 RTSP 기반으로 설계되어 다양한 응용서비스에 활용할 수 있습니다. 분배서버의 출력단은 RTSP Server 기능을 탑재하여 다양한 RTSP Client 단말들을 연결하여 사용할 수 있습니다. 하드웨어 기반의 HD 비디오 디코더, DVR 저장서버, 각종 미디어플레이어 (VLC, GOM Player, 애드팍 Smart DVR Viewer)들이 RTSP Client 가 될 수 있으며, On-Demand 형식으로 비디오 스트리밍 전송서비스를 수행할 수 있습니다.
비디오 스트리밍 분배서버는 RTSP 표준 프로토콜을 기반으로 N:M 입출력 구조로 설계되어 확장성이 뛰어납니다. Large Scale Network CCTV 설계 시에 적합한 구조로 최적화 되어있습니다. 영상 분배서버는 Parallel, Cascade 구조로 연결하여 사용할 수 있으며 다양한 Topology 을 적용 사용할 수 있습니다. 하나의 Master 에 여러 개의 Slave 분배서버를 관리하는 기능도 가능하고, 각 분배서버를 독립적으로 관리 운용하는 기능도 지원합니다.
IP 카메라 비디오 스트림 저장을 담당하는 영상저장 기능은 차세대 고성능 네트워크 기반의 디지털 비디오 레코딩 및 프로세싱 장비로 상용서버 기반의 비디오 저장 서버입니다. RTSP 프로토콜 기반으로 영상 분배서버에 접속하여 멀티채널 CCTV 카메라 비디오 스트림을 저장하는 기능을 수행합니다. 대용량 네트워크 CCTV 구축에 최적화 되도록 설계되어 확장성이 뛰어납니다.
영상 저장 서버는 비디오 인코더(RTSP Server) 에서 발생되는 비디오 비트스트림(bit stream)을 수신하는 입력단에서는 RTSP Client 기능을 수행합니다. 비디오 인코더 장비나 분배서버를 통해서 수신된 압축된 영상정보는 영상 저장서버의 하드디스크에서 저장됩니다. 저장된 영상정보를 재생하기 위해서 영상 저장서버의 출력단에서는 RTSP Server 기능을 수행하여 비디오 디코더 (RTSP Client) 에 On-Demand 로 비디오 비트 스트림을 전송할 수 있도록 설계되었습니다. 입력단에서의 Transport Layer 프로토콜은 안정된 패킷 수신을 위해서는 Mandatory 로 TCP 프로토콜을 사용하고, RTSP Server 출력단에서는 비디오 디코더 같은 수신단의 다양한 응용서비스에 유연하게 대응할 수 있도록 Option 으로 TCP 또는 UDP 프로토콜을 동시에 제공할 수 있도록 설계되었습니다.
애드팍 IP 카메라 영상 저장서버는 Network CCTV 시스템구조에서 RTSP 기반으로 비디오 인코딩 비트 스트림을 하드디스크에 저장/재생하는 기능을 수행합니다. 리눅스 기반의 상용서버 플렛폼을 사용하며 분배서버 일체형과 분리형 타입을 둘 다 지원할 수 있도록 설계되었습니다.
