애드팍 SIP 방송 솔루션은 애드팍 SIP 방송서버, AP-SPMS SIP 방송관리 소프트웨어, SIP 방송전화기, AP650 120와트급 PA 앰프 SIP 방송 터미널, 회선별 방송을위한 AP-PSB4000 4채널 전원 ON OFF 제어기 들로 구성됐습니다. AP650 SIP 방송 터미널은 외부 앰프없이 스피커를 바로 연결하여 방송을 제공할 수 있도록 설계되었습니다.120와트급 PA 앰프 (100V, 70V, 4오옴) 을 지원하여 하이임피던스 스피커등 다양한 형태의 외부 스피커 직접 연결 할 수 있어 다양한 IP 방송 환경에 적합한 솔루션입니다.

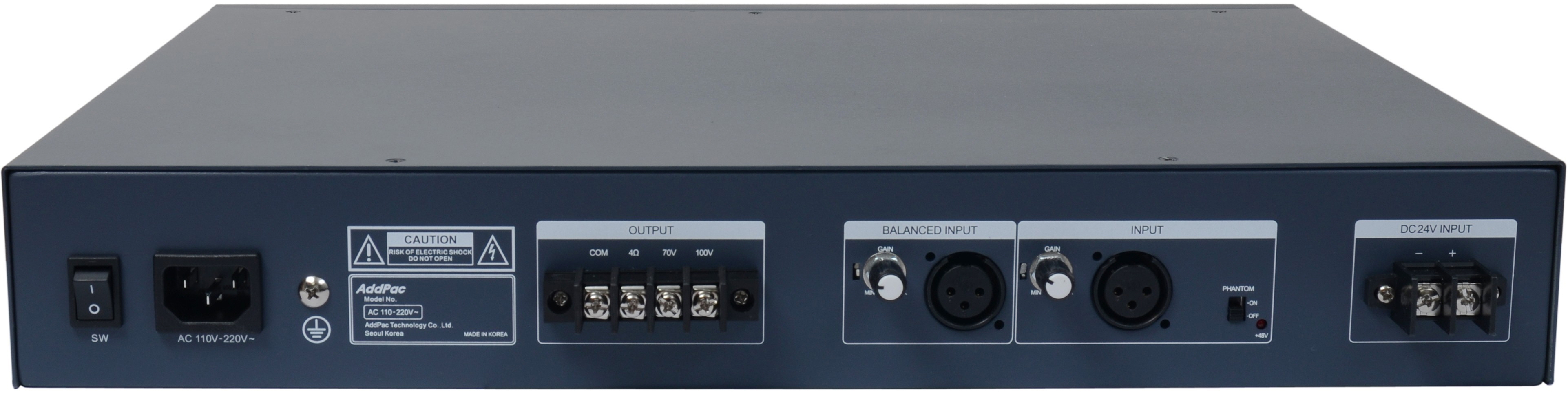

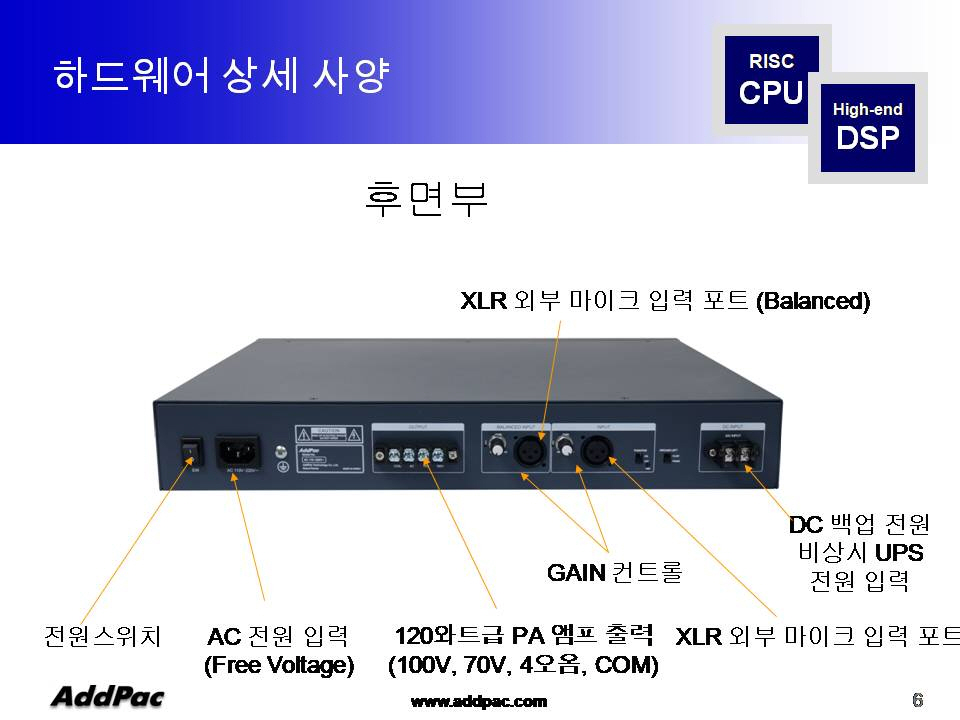

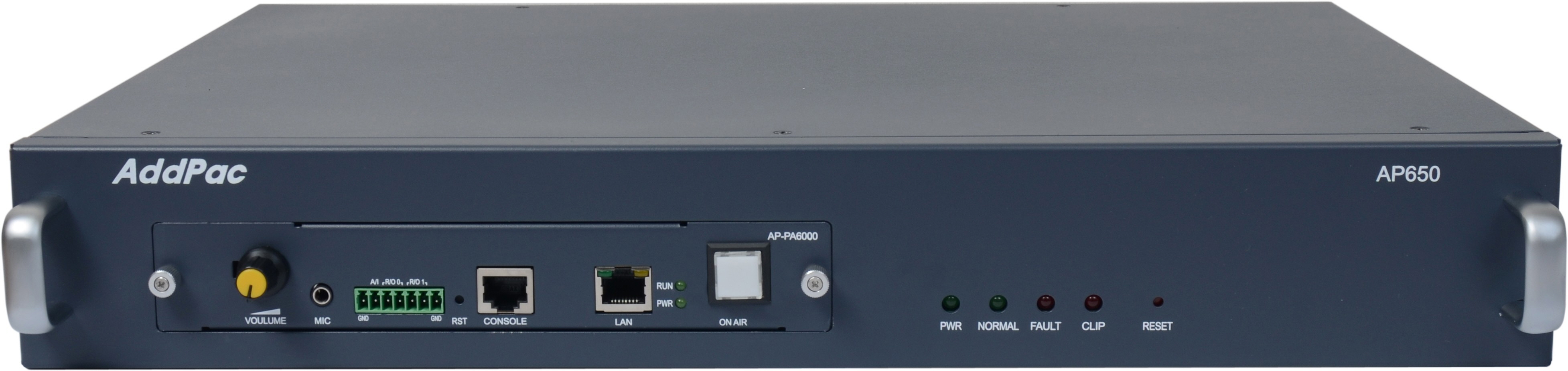

1.AP650 120와트급 하이임피던스 네트워크 PA 앰프 (100v,75v, 4Ohm, GND)
AP650 SIP 방송 터미널은 애드팍 SIP 방송 서버와 함께 사용되어 유선망을 지원하기 어려운 장소에 설치되어 4G LTE무선망을 통하여 원격지에 있는 장소에 IP프로토콜을 사용하여 음성 방송 서비스를 제공하는 SIP 방송 터미널입니다. RISC+음성DSP 신호처리 프로세서를 채택 사용하여 G.722(16KHz), G.711 같은 음성 코덱을 지원할 수 있도록 설계되었습니다.

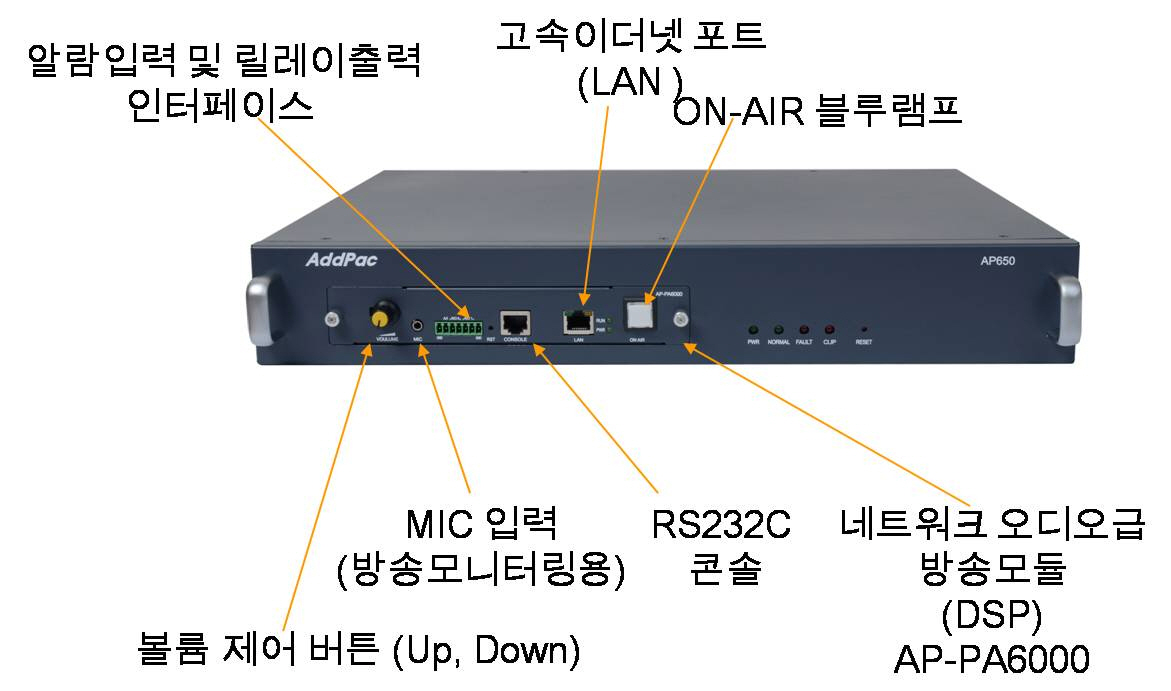

전면부에 위치한 AP-PA6000 SIP 네트워크 방송 카드는 RISC+DSP 칩셑을 사용하여 설계되었으며, 볼륨 조절 로터리 스위치를 제공하여 사용자 선택에 따라 원하는 방송 음량을 조절 할 수 있도록 제공할수 있습니다. LAN 포트외에 외부 장치 제어 포트 지원 합니다. 알람입력포트(1포트), 릴레이출력포트(2포트) 지원하며 기본적인 방송기능외에 경광등(싸이렌)이나 비상호출 버튼을 연결하여 다양한 용도로도 사용할수 있습니다. 또한 ON-AIR 블루램프를 지원하여 실시간 방송 상태를 표시할 수 있습니다. AP-PA6000 카드에 있는 3.5 MIC. 마이크 입력 인터페이스는 원격지에서 현장의 방송출력 상태를 진단하거나 모니터링 할때 사용될수 있으며, 외부에서 마이크를 연결하면, 센터 관제실에서 실시간 방송 소리를 청취할 수 있으며, 방송 장애는 상태파악할 수 있는 중요한 기능 중의 하나입니다.
AP650 120와트급 PA 앰프내장 SIP 방송 터미널은 특히 침입탐지 경고방송 같은 통합 시큐리티 환경에서 로컬랜을 통한 IP 방송 동보 업무지원에 탁월한 솔루션을 제공하며 뛰어난 성능으로 사용자가 최대의 만족을 가질 수 있도록 설계된 제품입니다. 설치 및 운용보전이 매우 간단하여 초보자도 쉽게 운용이 가능합니다.
애드팍 SIP 방송 솔루션은 애드팍 SIP 방송서버 (AP-SPS180), AP-SPMS SIP 방송관리 소프트웨어, SIP 방송전화기, AP650 SIP 방송 터미널들로 구성됐습니다.AP650 SIP 방송 터미널은 외부 앰프없이 스피커를 바로 연결하여 방송을 제공할 수 있도록 설계되었습니다.120와트급 PA 앰프 (100V, 70V, 4오옴) 을 지원하여 하이임피던스 스피커등 다양한 형태의 외부 스피커 직접 연결 할 수 있어 다양한 IP 방송 환경에 적합한 솔루션입니다.

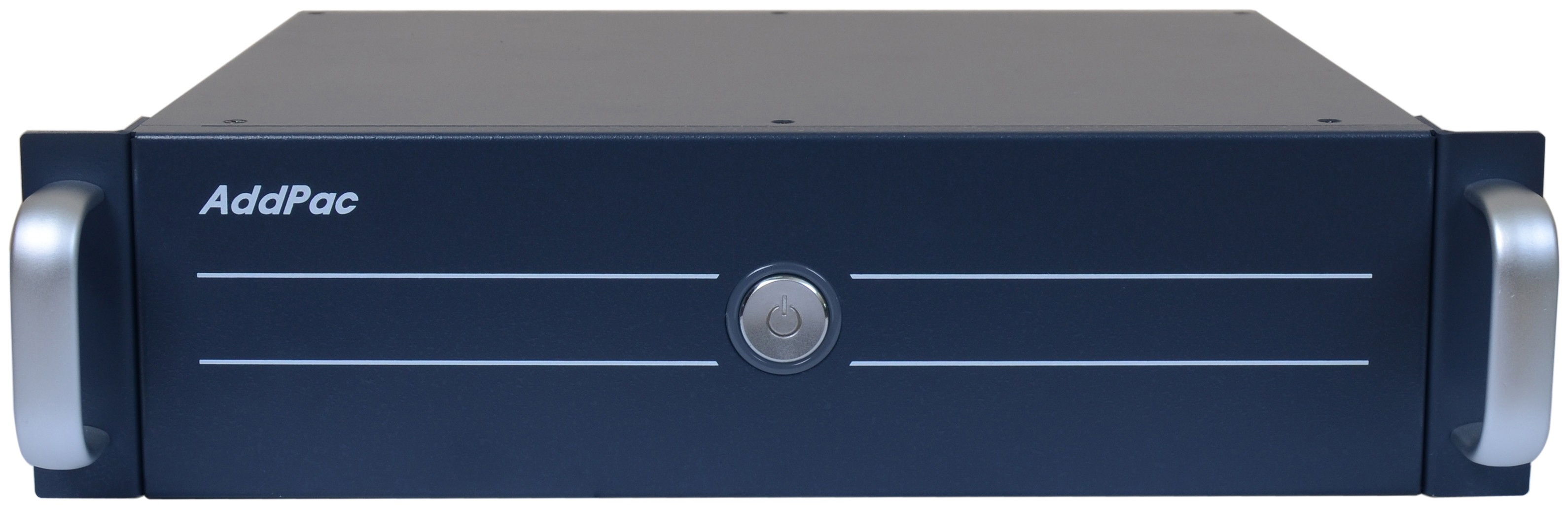

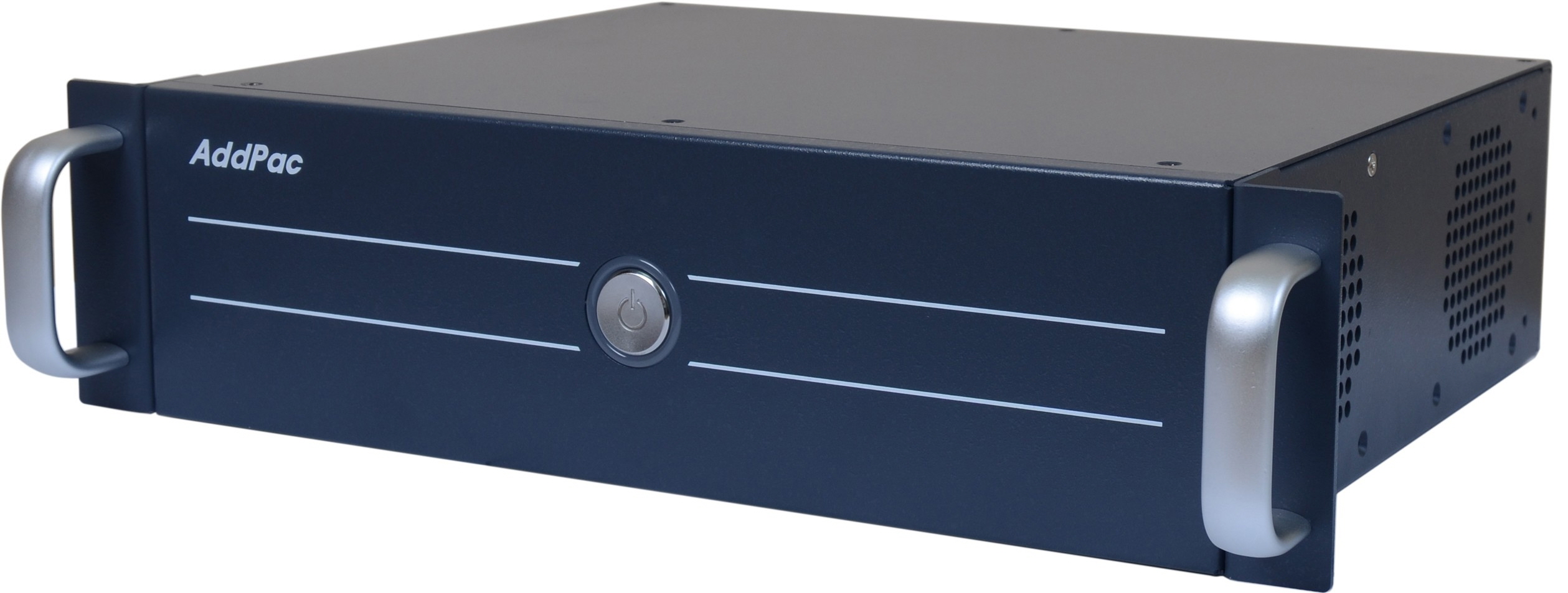

AP-PNC2000 SIP 페이징 방송 서버는 리눅스기반 하드웨어 플렛포옴 기반으로 금융기관, 기업, 관공서, 군, 학내-망등에 설치되어 원격지에 있는 지사, 지점 및 장소에 SIP프로토콜을 사용하여 인터넷 망을 통한 음성 방송 전송기능을 제공하는 이더넷 및 인터넷 접속용 SIP 기반의 방송동보 장비 입니다.
AP-PNC2000 SIP 페이징 방송 서버는 SIP기반의 표준 VoIP시그널링 프로토콜 과 RTP실시간 전송프로토콜을 사용하며, 스탠드 얼론(standalone) 모드 또는 레거시 SIP IP-PBX 클론(clone) 모드로 사용될 수 있습니다. 기업 환경에서 인터넷을 통한 음성 및 오디오 방송 동보 방송 업무지원에 탁월한 솔루션을 제공하며 뛰어난 성능으로 사용자가 최대의 만족을 가질 수 있도록 설계된 제품입니다. AP-PNC2000 SIP 페이징 방송 서버는 리눅스 서버기반 하드웨어 플렛포옴으로 안정된 서비스를 지원할 수 있습니다. 설치 및 운용보전이 매우 간단하여 초보자도 쉽게 운용이 가능합니다.
애드팍 SIP 동보 방송 솔루션은 AP-PNC2000 과 같은 SIP 방송 서버와 AP601, AP602, AP650 SIP 동보 방송 터미널들로 구성됐습니다. AP-PNC2000 SIP 페이징 동보방송 서버는 서버 하드웨어 플렛포옴 Linux OS 를 사용하여 SIP 페이징 서버 기능을 제공합니다. 시스템 이중화 기능을 제공할 수 있어 장애 발생시에도 안정적인 서비스를 지원하도록 설계되었습니다.
애드팍의 다양한 IP 방송장비 시리즈는 VoIP 제품군과 더불어 한국은 물론, 세계 시장에서 그 성능과 안정성을 인정받고 있습니다. 애드팍이 그동안 엔터프라이즈 시장과 통신 사업자 시장에서 쌓은 경험과 노하우가 스며들어 있는 AP-PNC2000 SIP페이징 방송 서버는 SIP표준 프로토콜 기반의 오디오 방송 서비스를 원하는 고객의 요구를 충족하기 위한 다양한 서비스 측면에서도 높은 만족을 드릴 것입니다. 일반 QoS(Quality of Service)에 애드팍 고유의 QoS 알고리즘 기능 등을 사용하여 지터 및 패킷손실 변화가 존재할 수 밖에 없는 인터넷 망에서 안정적인 서비스를 제공할 수 있습니다.

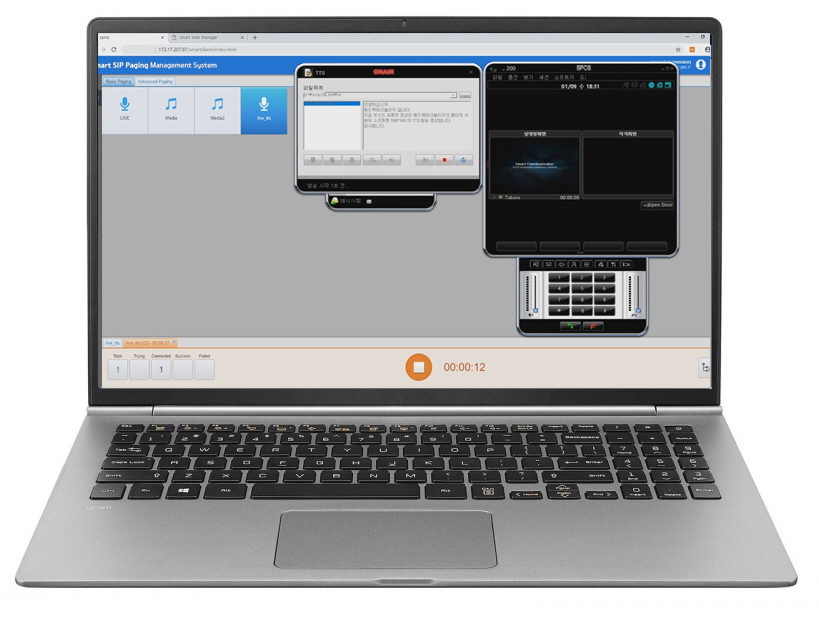

순수웹기반 SPMS 방송관리 소프트웨어 (PC)

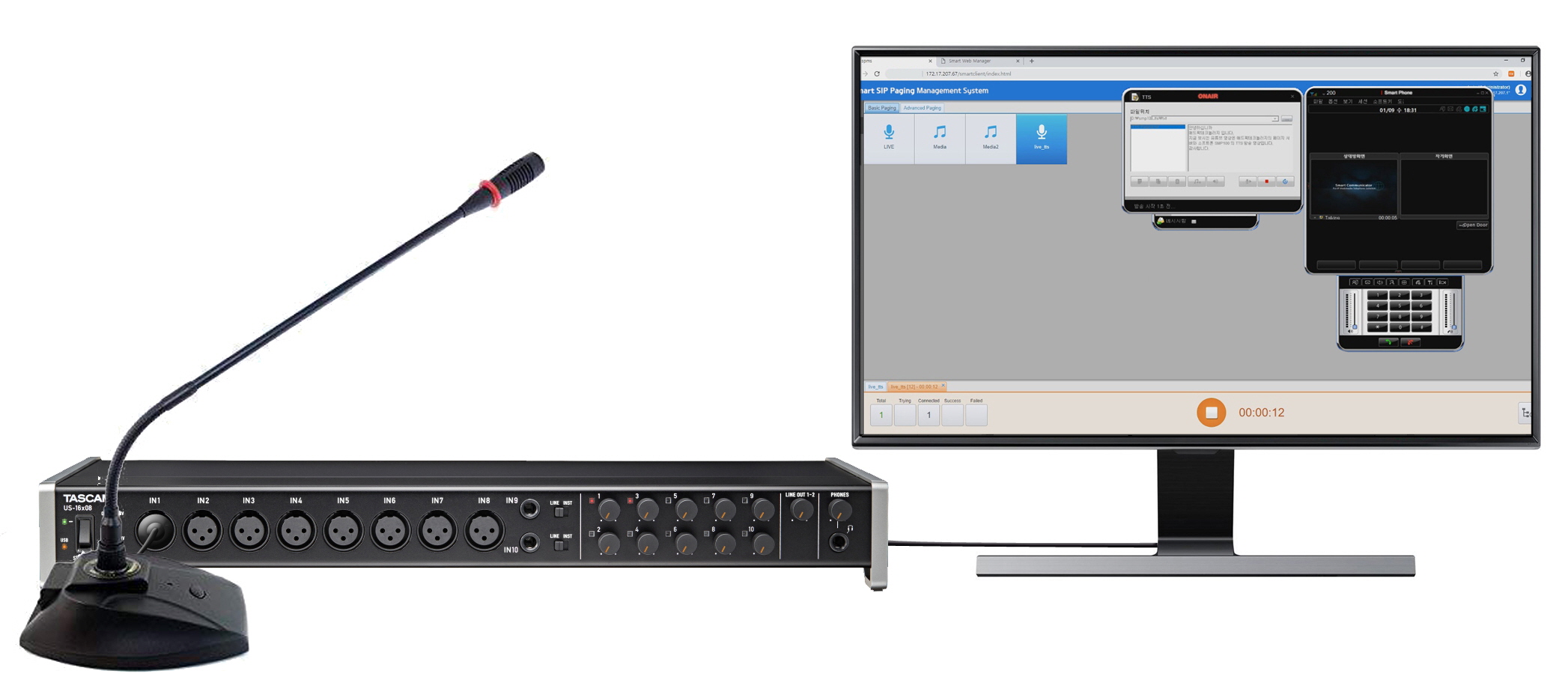

순수웹기반 SPMS 방송관리 소프트웨어 (PC) + SPCS SIP 방송클라이언트 (MS-Window)

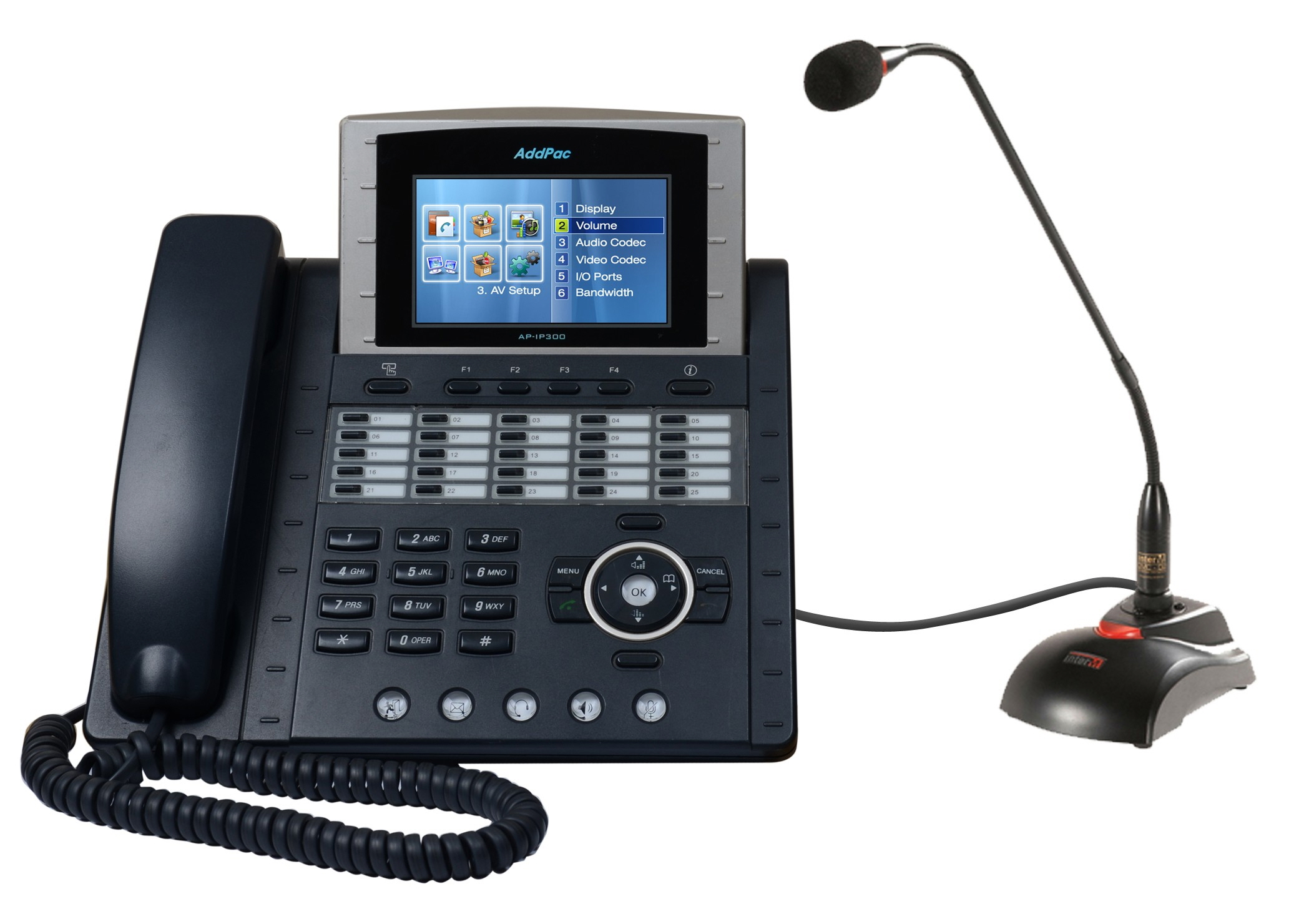

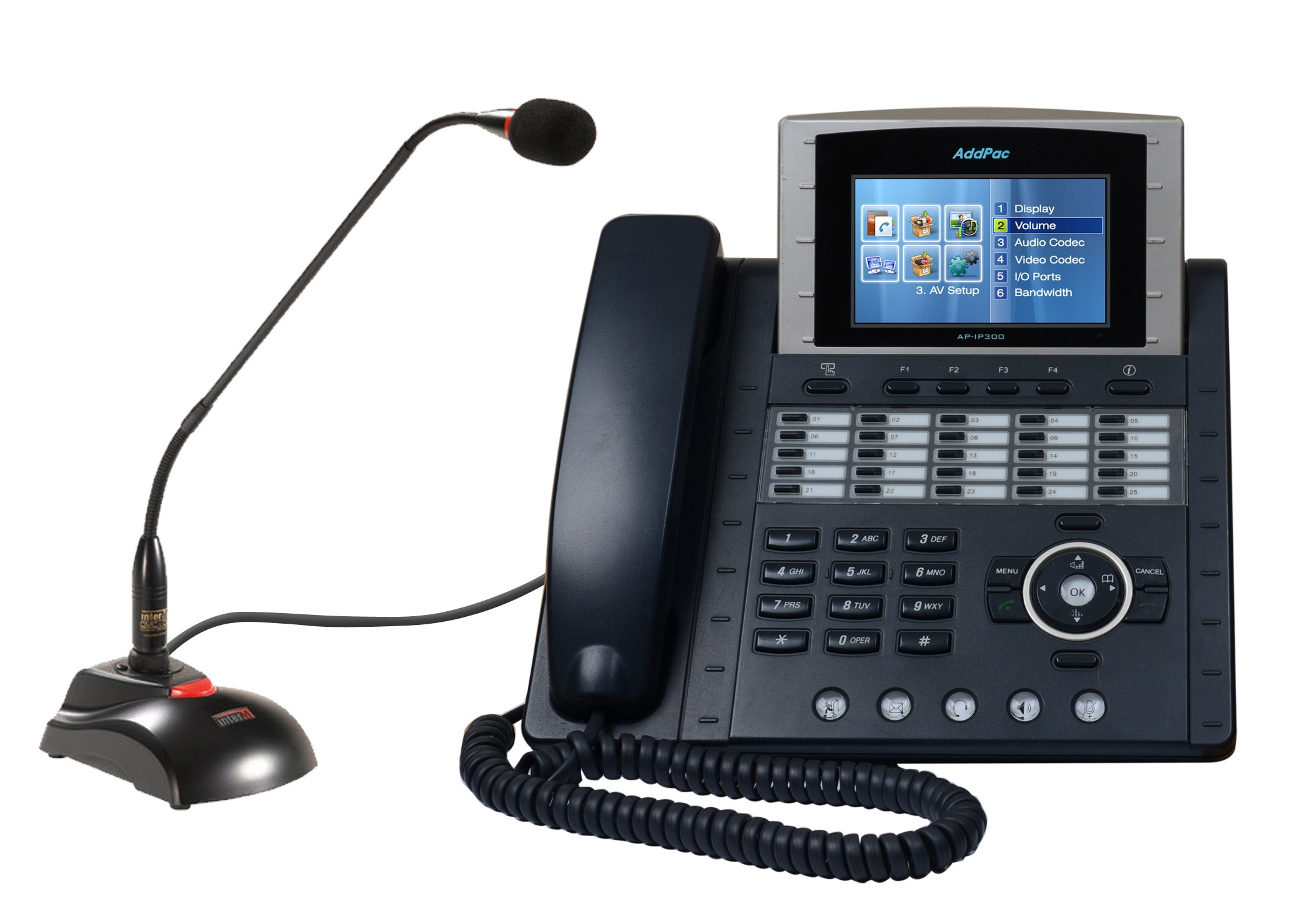

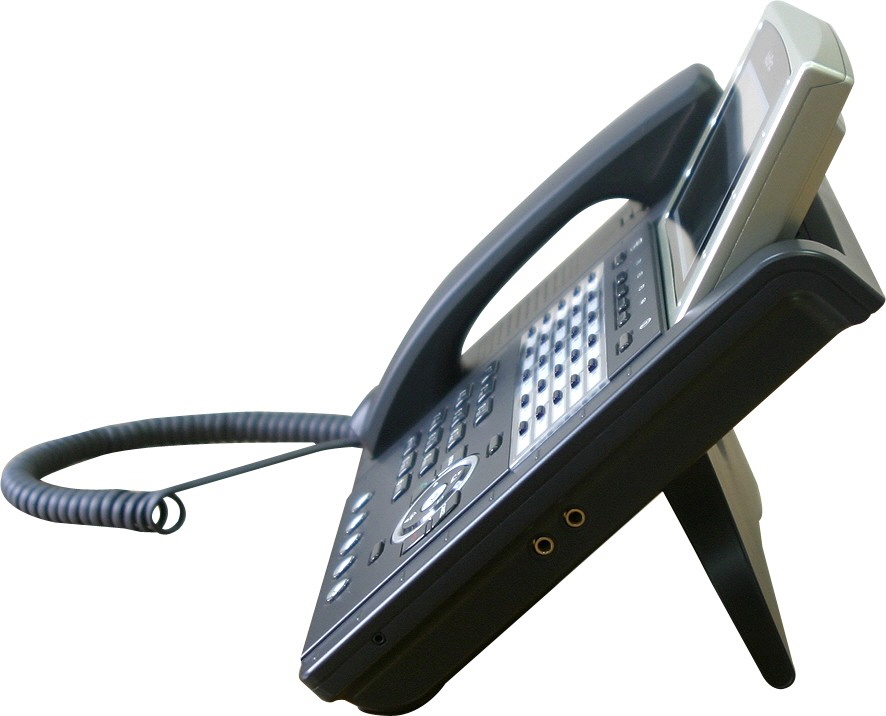

SIP 방송전화기는 AP-IP300, AP-IP120 등이있으며, 단축다이얼 기능이 기본적으로 탑재되었으며, 추가적으로 AP-PT20 (40 Key) 단축 다이얼 확장팩을 설치하여 증설 할 수 있도록 설계되었습니다. AP-IP300 애드팍 SIP방송전화기는 인터넷을 이용해 고음질의 음성통신이 가능한 IP 전화기입니다. 4.3인치 칼라 TFT LCD, 다양한 VoIP 음성 코덱과 25 개의 단축다이얼 버튼, 다양한 I/O 인터페이스를 통해 ADSL 같은 일반적인 인터넷 환경 및 애드팍 IP-PBX 솔루션 환경에서 음성 텔레포니 서비스 등을 최적으로 지원합니다. 애드팍 AP-IP300 SIP방송전화기는 인터넷 음성통신과 방송을 결합한 새로운 IP 방송 전화기입니다. SIP, H.323 멀티플 VoIP 시그널링 프토콜을 비롯해 G.722(16KHz), G.711, G.726, G729a, G723.1 음성 코덱등, 스테레오 오디오 인/아웃 입출력 인터페이스, Large Size 칼라 LCD 디스플레이, 다양한 기능키 지원, 두개의 고속 이더넷 포트, QoS 기능, 공인 IP 공유기능 등 첨단 기능과 서비스를 제공합니다.
AP-IP300 SIP 원격 방송터미널 주요특징
- 4.3 인치 칼라 LCD
- 25 단축다이얼 & 프리젠스 키
- 고품질 스피커폰 기능
- 해드셑, 뮤트, 보이스메일, 부재중 표시기능
- SIP & H.323 듀얼스텍
- G.722(16KHz), G.711, G.726, G.729a, G.723.1 등 보이스 코덱
- 파워플한 네트워크 기능
- 두개의 10/100Mbps 고속 이더넷 포트
- 외부 구즈넥 마이크 연결 (옵션) : 헤드셑 오디오 입력포트사용
- 단축다이얼을 사용한 원터치 방송호출기능

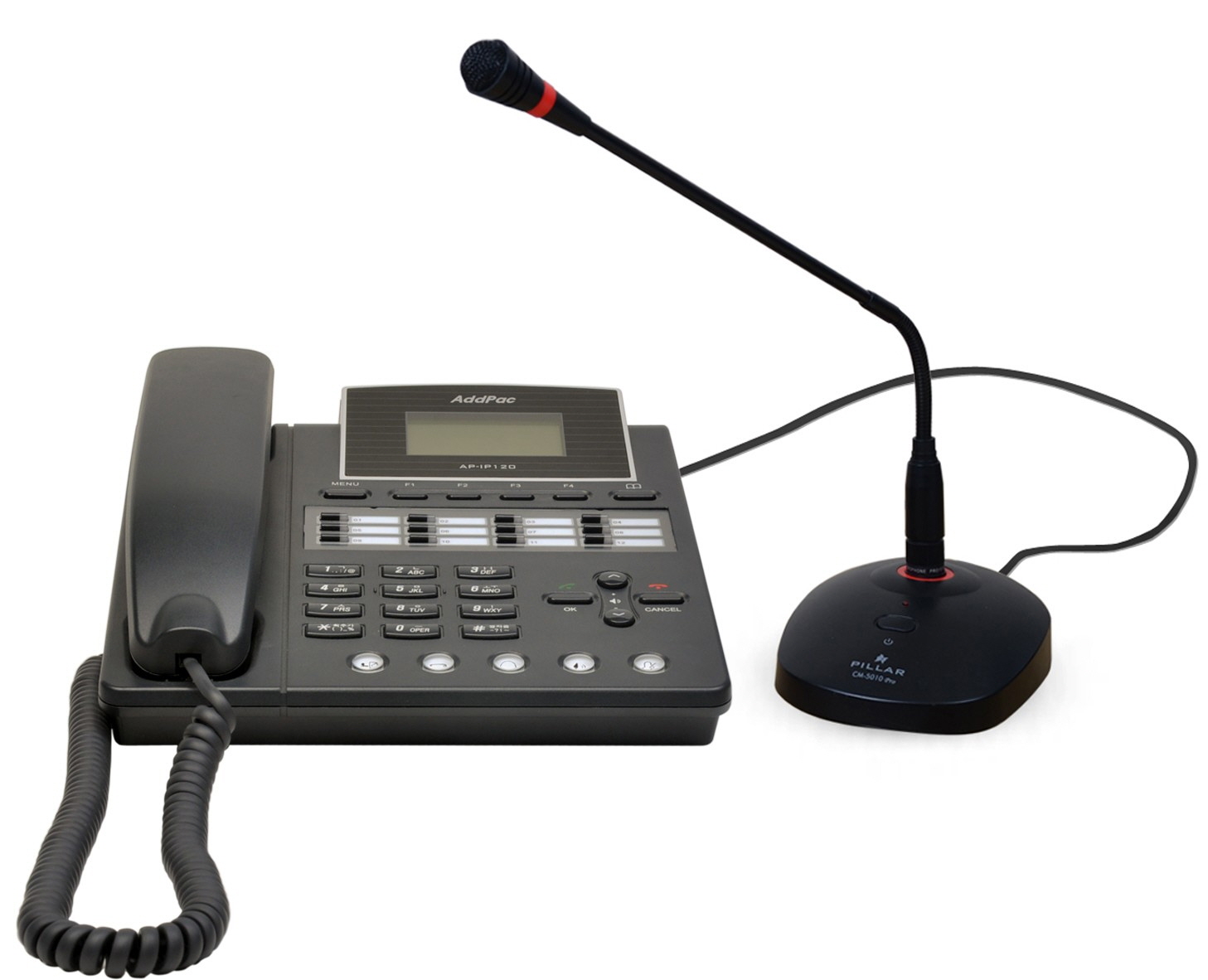

4. AP-IP120 SIP 방송전화기

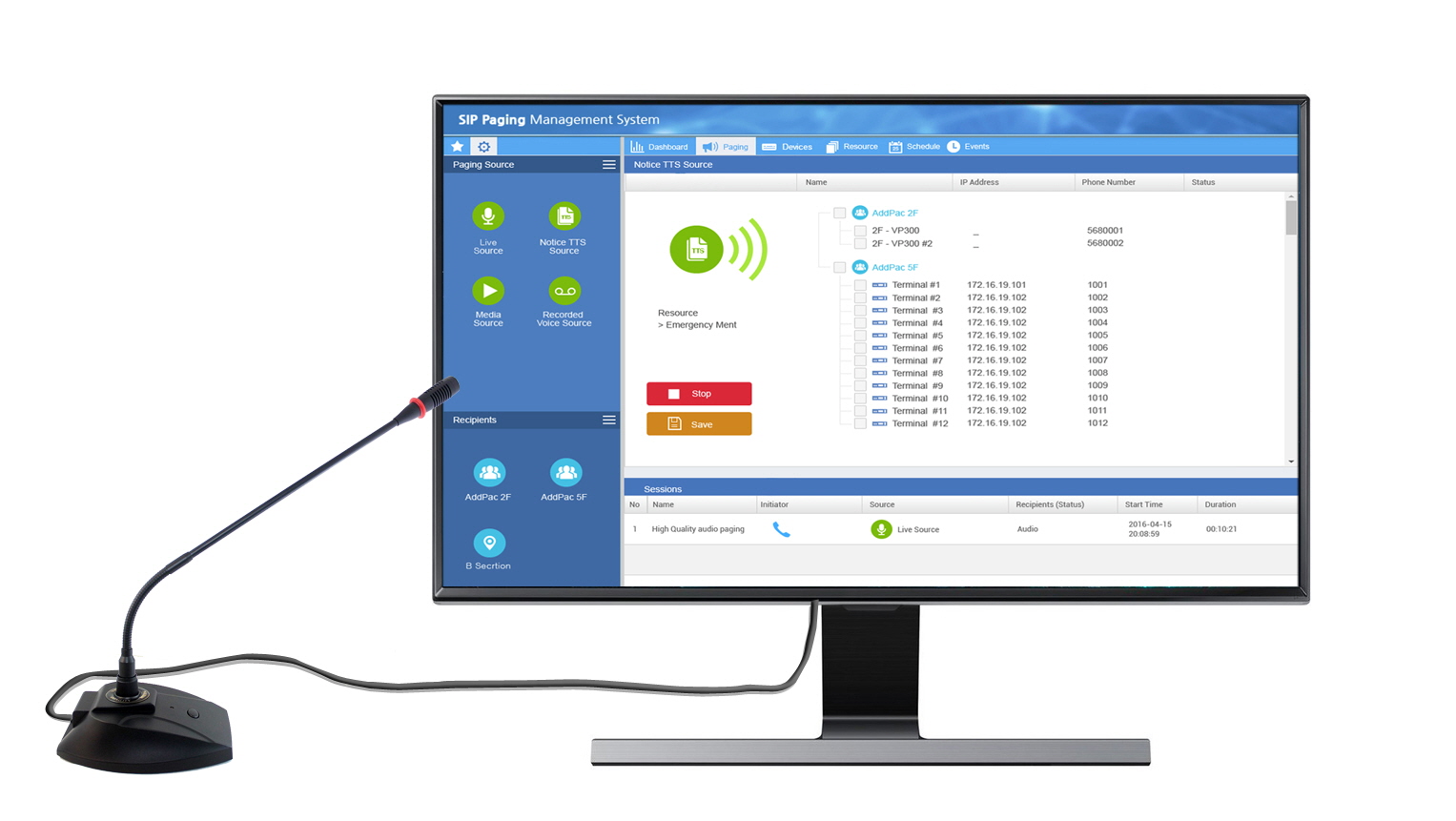

5. AP-SPMS (SIP Paging Management Software) SIP 방송 관리 소프트웨어
AP-SPMS (SIP Paging Management Software) 는 애드팍 테크놀러지의 차세대 SIP 기반 음성방송 솔루션에서 AP-SPS180 SIP페이징방송서버, SIP음성방송터미널( AP602 , etc)들을 위한 페이징 방송관리 소프트웨어 입니다.

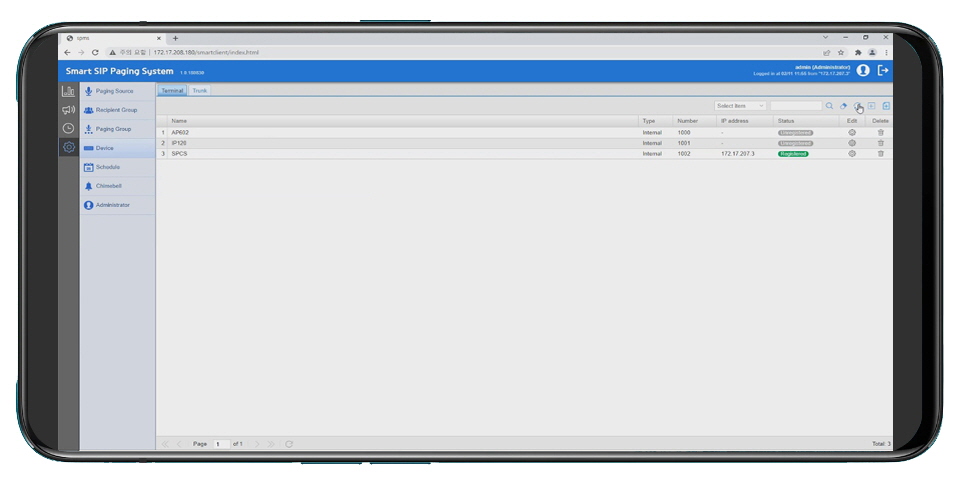

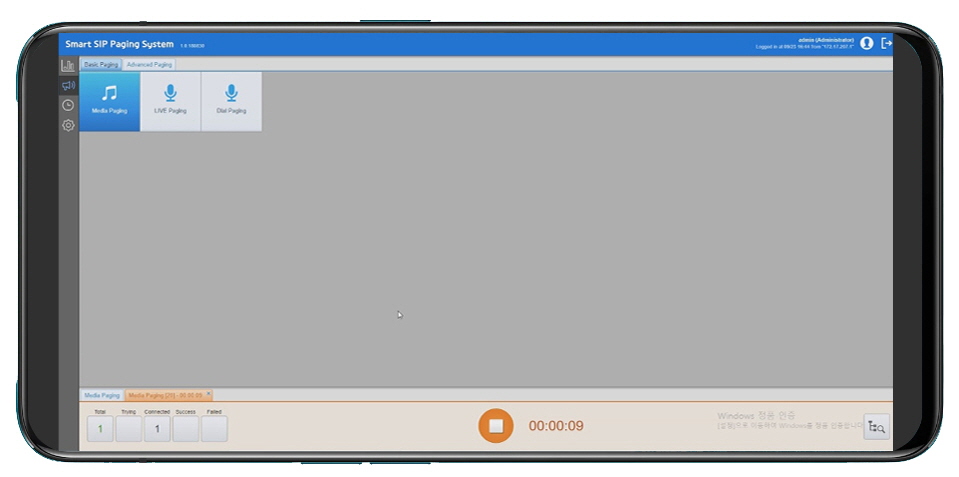

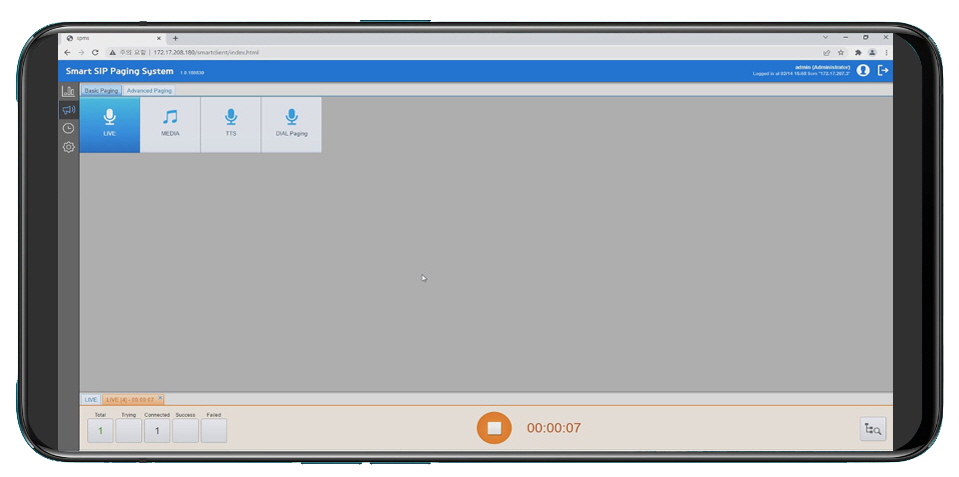

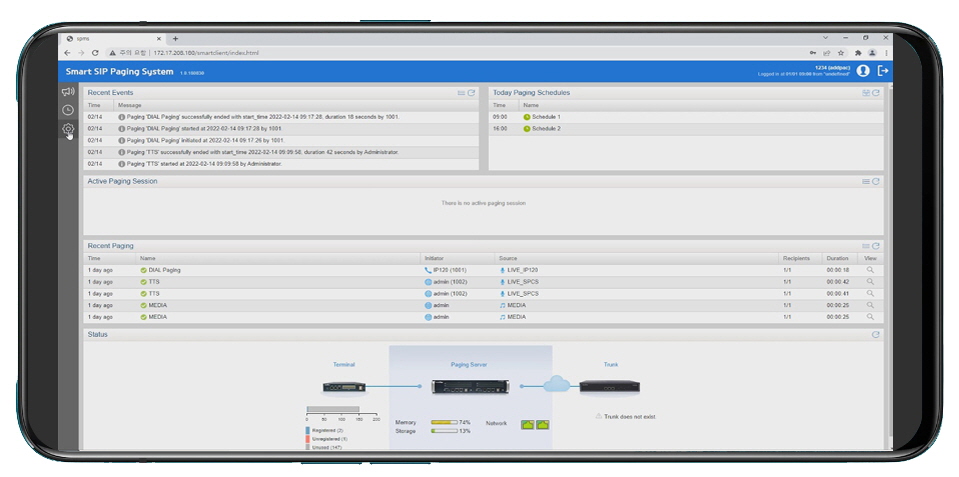

AP-SPMS 은 순수한 웹기반의 페이징 방송관리 소프트웨입니다. 이 소프트웨어는 다양한 웹 브라우저 환경, 예를들면 인터넷 익스플로러, 크롬 웹브라우저, 스마트폰, 패드, 탭 웹브라워저 에서 운영되며, SIP 페이징 방송 서버의 사용자등록 및 접근제한관리, 애드팍SIP 페이징방송장비관리, 방송소스, 그룹, 즐겨찾기관리, 예약방송및시보방송, 원격방송관리, 방송장비점검, 이벤트이력 조회기능들을 지원하는 소프트웨어입니다. 특히 순수웹기반으로 설계되어 있어서 PC 뿐만아니라 스마트폰같은 모바일폰에서도 사용할 수 있습니다. 미리 방송 멘트 파일을 PC 에서 업로드하여 설정하면, 터치 투 클릭 방송을 지원할 수 있습니다.
AP-SPMS은HTML, 자바스크립으로 된 모두 웹 브라우저를 지원합니다. 이 소프트웨어는Windows XP, Vista, Windows 7, Windows Server 2000/2003, Linux/Unix Platform 를 지원합니다. Microsoft Internet Explorer 7.0/8.0/9.0, Google Chrome/Mozilla Firefox/Safari /Opera, JavaScript + HTML supported browser ( Android, iPhone, iPad,... ) 웹브라우저를 지원합니다.
AP-SPCS (SIP Paging Client Software) 는 애드팍테크놀러지의 차세대 SIP 기반 음성 방송솔루션에서 AP-SPMS(SIP Paging Management Software) SIP 방송관리 매니져 소프트웨어, AP-SPS180 SIP 페이징 방송서버, SIP 음성 방송 터미널 (AP602, etc)들을 위한 윈도우 OS 기반 페이징 방송 클라인언트 소프트웨어 입니다.
AP-SPCS 스마트 SIP 방송 클라이언트 소프트웨어는 인터넷을 이용해 고음질의 음성 방송이 가능한 TTS(Text to Speech) 기능이 탑재된 MS-Window 기반의 SIP 방송 클라이언트 소프트웨어 입니다. 최신의 음성 코덱과 편리한 사용자 인터페이스(GUI: Graphic User Interface) 통해 인터넷 기반의 SIP음성 방송 서비스 등을 최적으로 지원합니다. 이제 SIP 방송용 클라이언트 소프트웨어의 선택 기준은 사설 IP 환경 지원, TTS (Text to Speech)기능 과 편리성 입니다.
AP-SPCS 의 TTS 기능은 기본적인 MS-Window 에서 제공하는 TTS 엔진외에 한국형 TTS 에 최적화된 3’rd Party TTS 엔진도 지원할 수 있도록 설계되어 다양한 환경에서 사용할 수 있도록 되어있습니다.

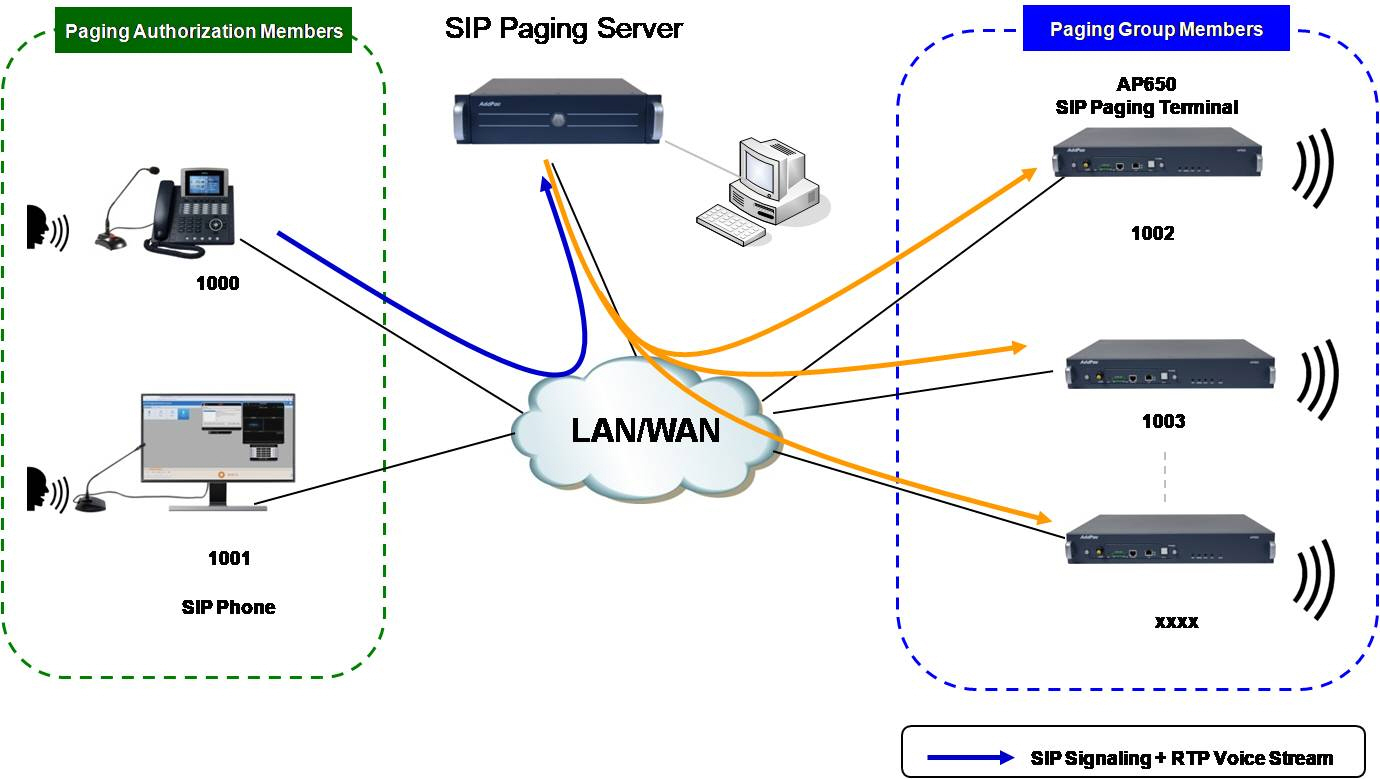

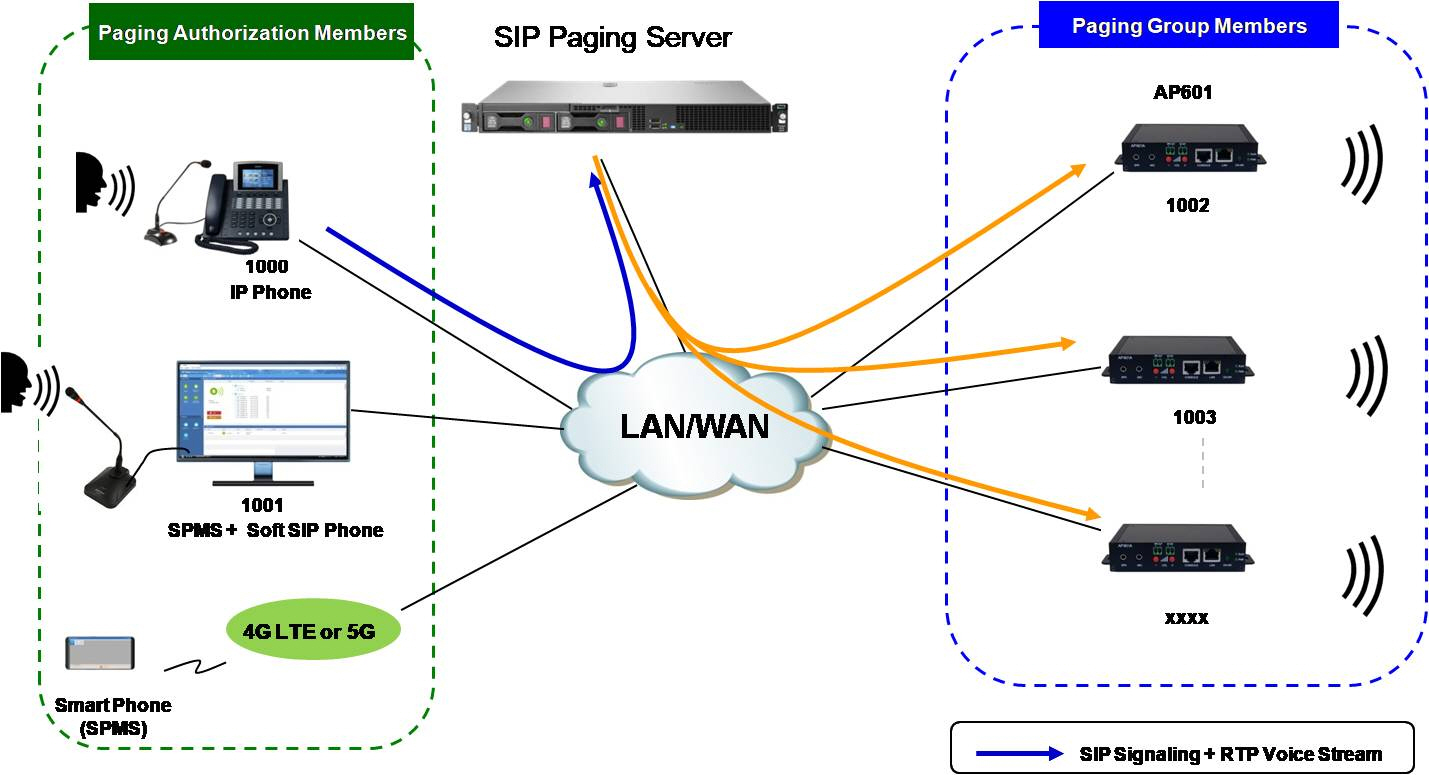

네트워크 다이아그램 (SIP 망구성도)

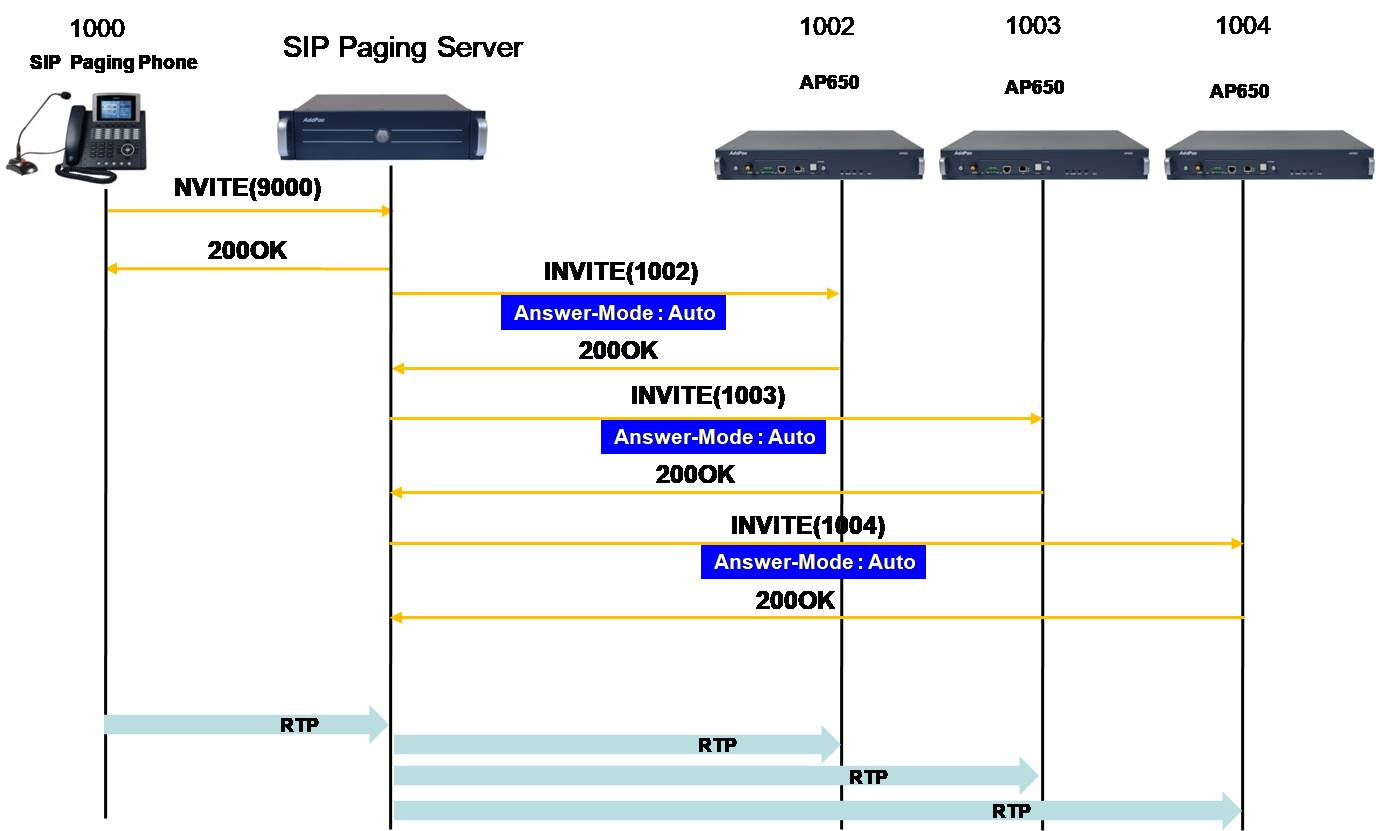

SIP 방송 시그널링 플로우

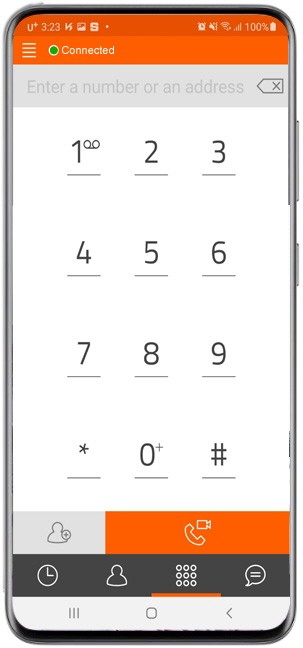

소프트 SIP 폰 어플
스마트폰 SIP 방송 망구성도

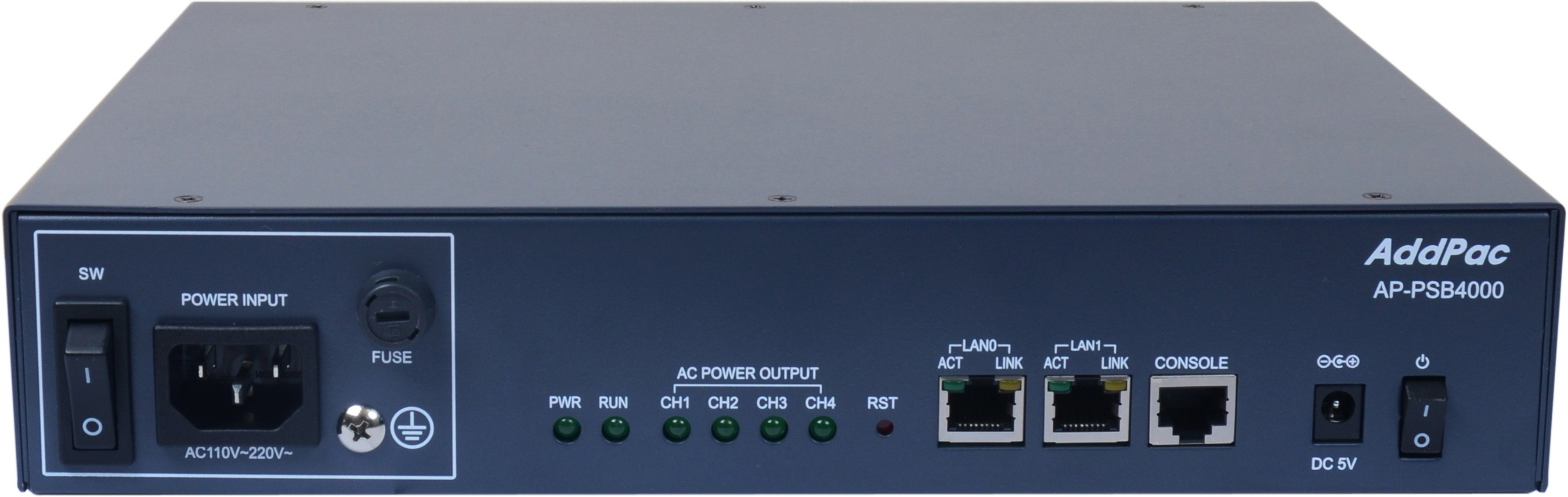

7. 애드팍 AP-PSB4000 4포트 전원제어기, 최대 4회선 방송제어 솔루션, HTTP API 지원

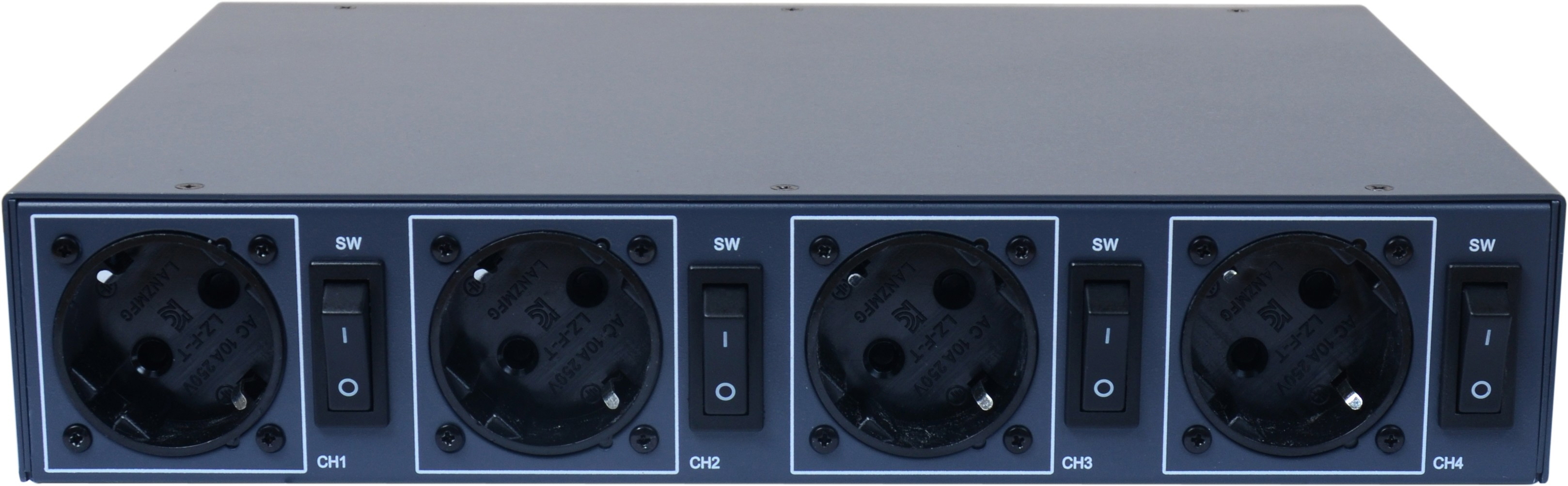

애드팍 AP-PSB4000 4 포트 원격 IP 전원 제어장치는 리얼타임 OS 를 사용하여 다양한 분야에서 원격지에서 시스템의 전원을 ON OFF 제어하기 위한 장비입니다. CCTV, 인터넷 통신 분야, IT 장비등 다양한 분야에서 장비가 이상 동작시 원격에서 전원을 ON OFF 를 할 때 사용될 수 있습니다. 4개의 AC 전원출력 포트를 제공하며, 대상 시스템의 전원 ON OFF 스위칭 기능을 수행할 수 있도록 설계되었습니다. 각각의 전원 출력 포트는 전면부에 수동 전원스위치를 탑재하여 장비 설치 시에 수동으로 해당 시스템 전원을 제어할 수 있습니다. IP기반의 네트워크 기반으로 설계되어 확장성 매우 뛰어나며 원격관리가 편리합니다. CCTV 솔루션과함께 사용되어 무인시설용 통합보안관제 솔루션등 다양한 분야에 적용할 수 있습니다.
최대 4회선 방송제어 기능 지원

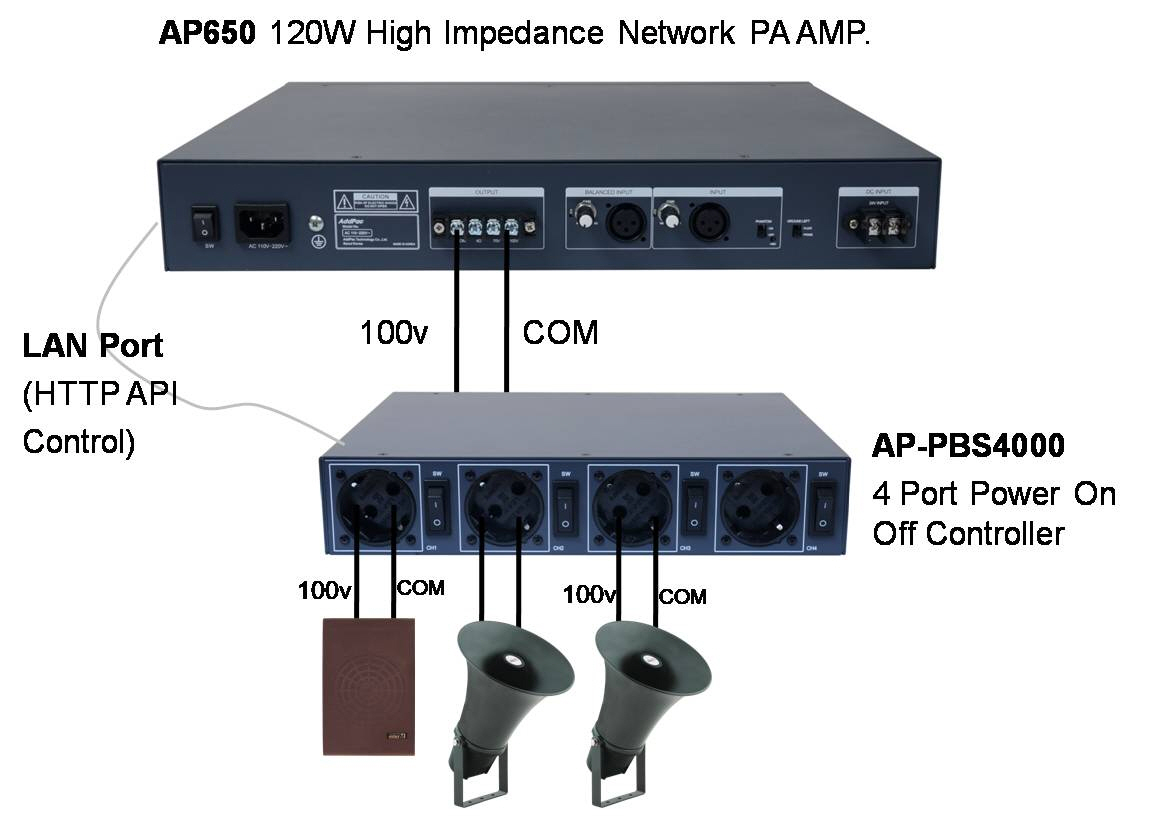

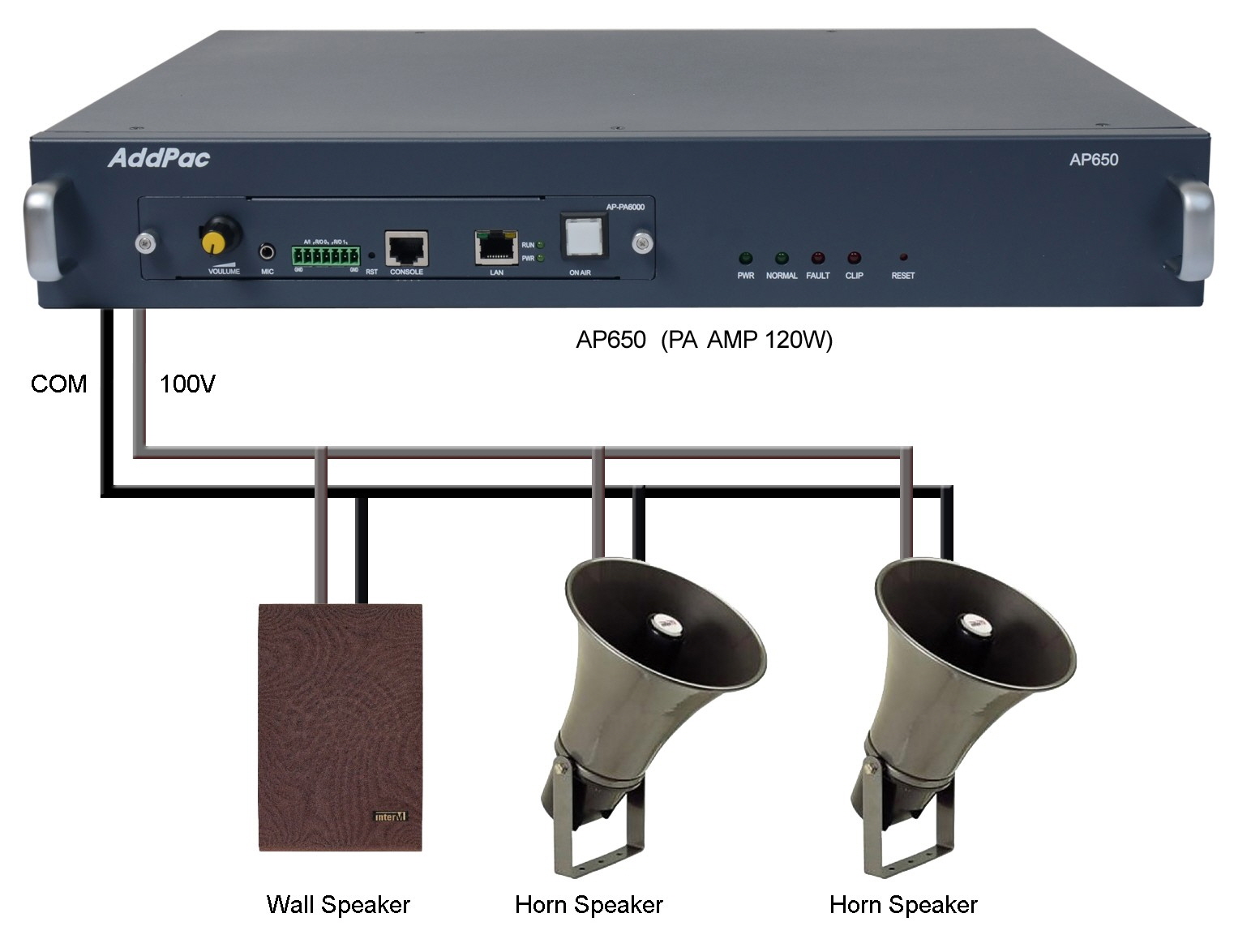

애드팍 AP-PSB4000 4 포트 원격 IP 전원 제어장치는 스위치 소자로 파워릴레이(Power Relay) 를 사용하여 전원 ON OFF 스위치 기능을 지원합니다. AP650 1대의 네트워크 하이임피던스 PA 앰프와 함께 사용되어 최대 4채널의 회선 방송기능을 수행할수 있습니다. 예를들어 무인시설 내부에 1회선 (100V, 3W 월스피커) 스피커, 외부 도로에 2개 회선스피커 (100V,30W 혼스피커) 등 토털 3개의 개별회선 방송이 필요한 경우, 기존 스킴에선 AP650 3대가 필요하지만, AP-PSB4000 를 사용하면, AP650 네트워크 PA앰프 1대, AP-PSB4000 1대만 사용하면 최대 4개회선까지 제어할 수 있습니다.

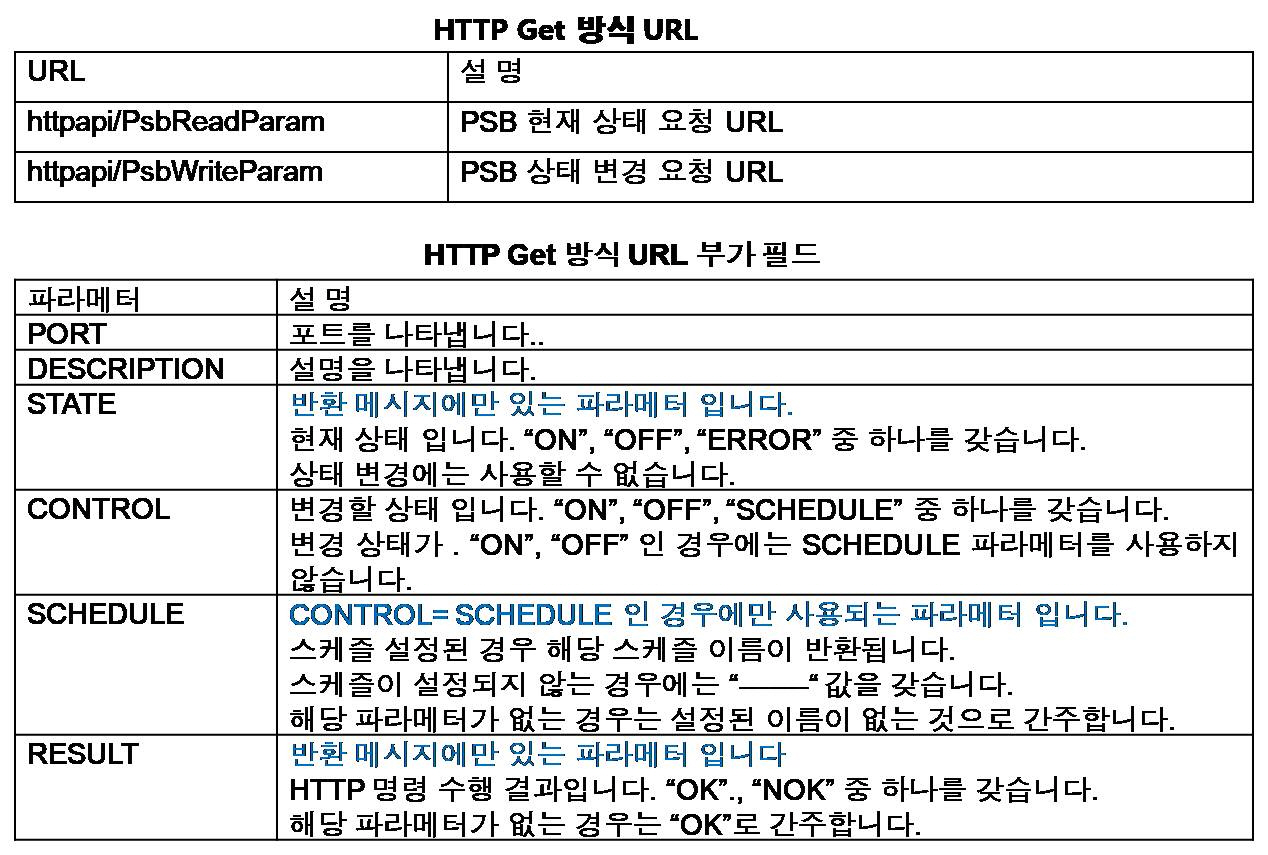

애드팍 테크놀러지가 AP-PSB4000 4 포트 차세대 IP 원격 전원제어기를 위한 3’rd Party 용 HTTP API 지원합니다.
HTTP POST 기반의 API 를 사용하여 서드파티 유저가 CCTV VMS 솔루션에 추가하여 스마트 통합 관리 소프트웨어를 개발할수 있으며, 수십 수백대의 애드팍 IP 원격 전원제어기를 컨트롤 할 수 있습니다. 이제 IP 원격 전원 제어기의 선택 기준은 통합관리 기능과 편리성 입니다.
